HyperMesh 核心操作指南：常用命令全解析

在工程设计迈向高精度与智能化的当下，有限元分析（FEA）作为核心计算方法，深度参与产品性能的预测与优化环节。Abaqus 以丰富的物理模型库、高效智能的网格划分算法及直观易用的操作界面，在航空航天、汽车制造、土木建筑等多元工程领域积累了卓越口碑。其强大的仿真能力，不仅助力设计师与工程师精准剖析产品性能、优化设计方案，更通过减少实体试验次数，切实降低研发成本、提升生产效率。随着工程技术的持续革新，Abaqus 凭借技术迭代与功能拓展的先发优势，将持续稳固其在有限元分析领域的标杆地位。

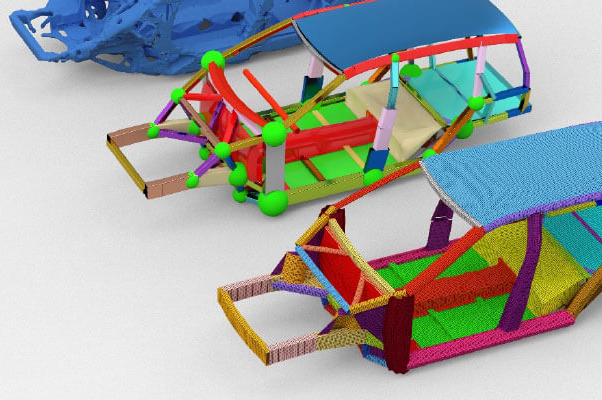

hypermesh

1. 几何处理相关命令

• Nodes/Lines/Surfaces/Solids：这些命令用于在模型中创建或编辑节点、线、曲面和实体。它们是构建几何模型的基础。
• Quick Edit (F11)：快速编辑命令，用于对2D几何进行基础的切分、连线等操作，如生成等分点、点对点连线、点对线生成垂线等。
• Defeature：用于去除圆角、查找并处理设定范围内的几何特征，如小孔、倒角等。
• Distance：测量距离，常用于生成圆弧边线的中心或进行其他需要精确距离计算的场景。
• Midsurface：自动生成中面，常用于对钣金件、壳体等进行抽取中面操作。

2. 网格划分相关命令

• Automesh (F12)：自动网格划分命令，基于面或体生成相应的2D或3D单元。
• Solid Map：3D映射命令，常用于不能直接进行拉伸的实体，基于2D网格将网格规则地映射于另一个平面。
• Drag：用于规则六面体的拉伸，基于2D网格生成3D网格。
• Spin：对应规则体的旋转，用于生成旋转体的网格。
• Edit Element：编辑单元命令，用于修改局部质量不好的单元，如将四面体手动劈成三角形。

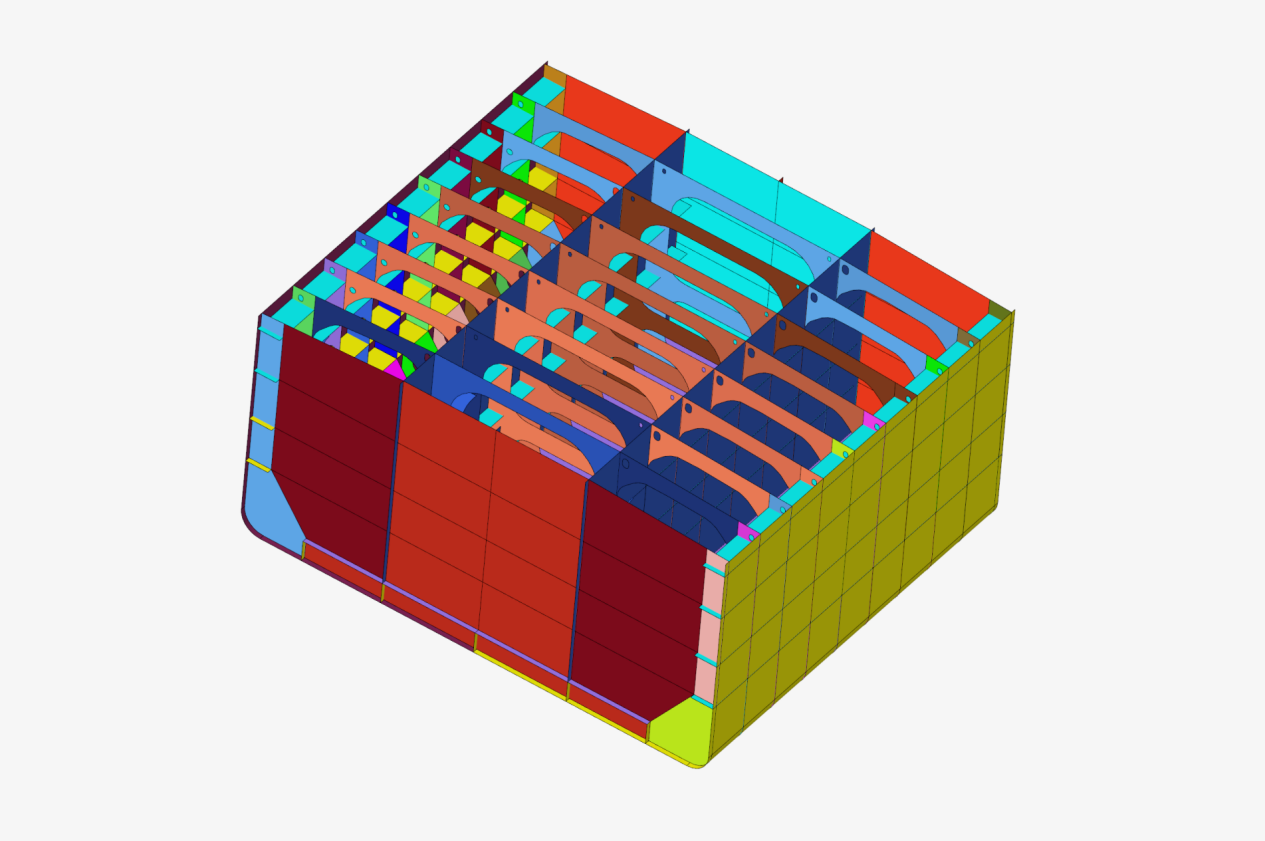

hypermesh

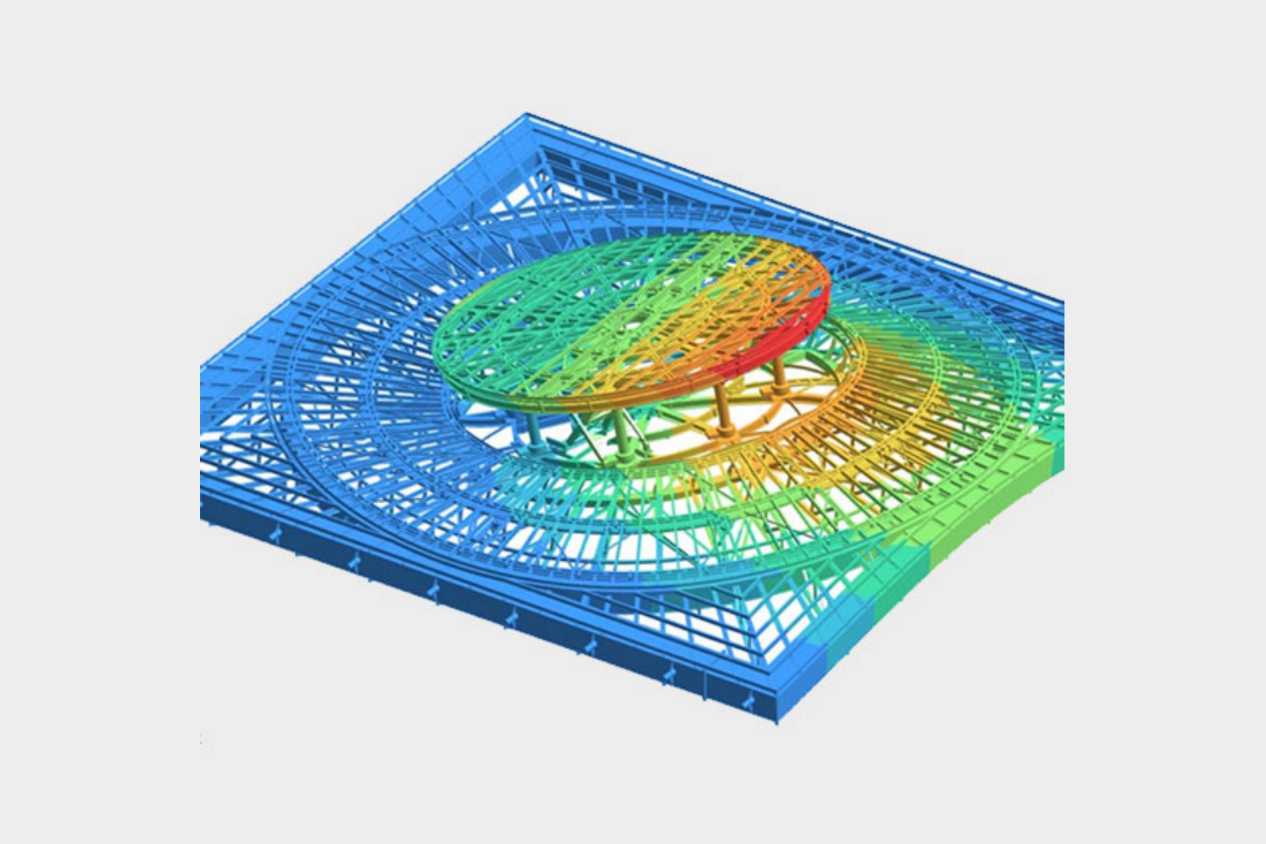

3. 网格质量检查与修改

• Check Elem：检查网格质量，包括单元的形状、大小、角度等，以确保网格满足分析要求。
• Elem Cleanup：网格清理命令，用于自动修复或改进网格质量，如合并重复节点、删除小单元等。

4. 视图与显示相关命令

• F1 -- Hidden Line：隐藏线显示模式，用于查看模型的隐藏线。
• F2 -- Delete：删除命令，用于删除模型中的任何对象。
• F3 -- Replace：合并命令，用于合并两个节点或边。
• F4 -- Distance：测量距离和角度的命令，与前面提到的Distance功能相似，但可能在不同上下文中有不同用法。
• F5 -- Mask：隐藏命令，用于隐藏模型中的选定部分。
• F6 -- Element Edit：单元编辑命令，用于创建、合并、分割单元等。

5. 其他常用命令

• Align Node：节点共线排列命令，用于将节点对齐到特定方向或线上。
• Translate/Rotate/Scale：平移、旋转、缩放命令，用于对模型或选定部分进行空间变换。
• Project：投影命令，用于将模型中的元素投影到特定平面或曲面上。
• Find：查找命令，用于直接查找单元、节点号等。

注意事项

• HyperMesh的命令和功能非常丰富，上述仅为部分常用命令的简要介绍。
• 在实际使用中，建议结合HyperMesh的官方文档或在线教程进行深入学习，以充分利用其强大的功能。
• 由于软件版本更新，部分命令的功能和位置可能会有所变化，请以当前使用的软件版本为准。
