高精度时钟测试仪电能表日差计量

在电力计量领域，电能表的计时准确性直接关系到电量结算的公平性与可靠性，而电能表日差作为衡量其计时精度的核心指标，需通过专业设备进行精准计量。本文将以SYN5106 型高精度时钟测试仪为核心工具，系统阐述电能表日差的计量流程、技术要点及应用规范，为电力计量人员提供标准化操作指南。​

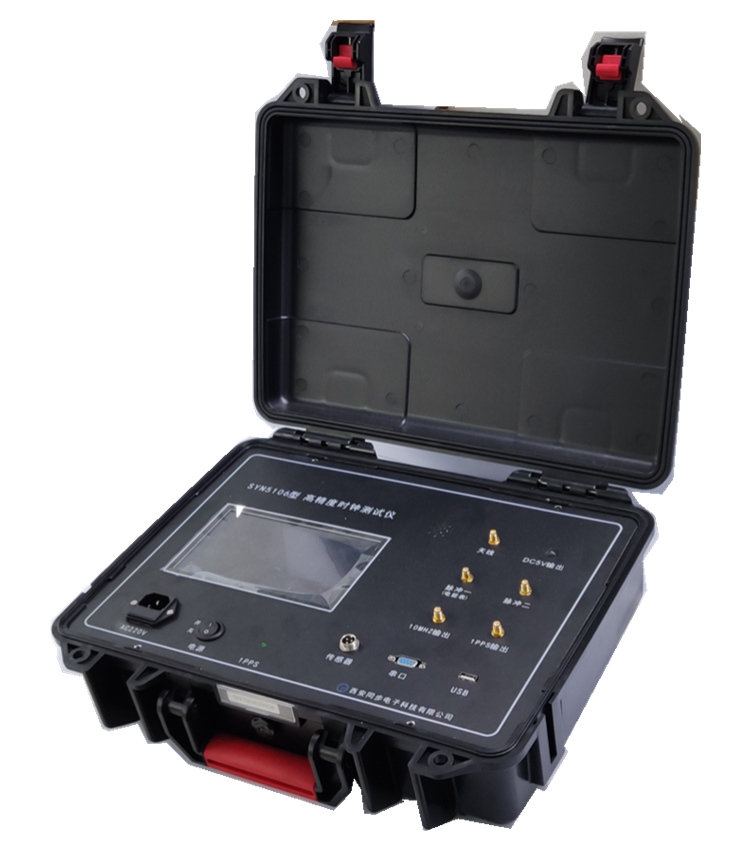

SYN5106 型高精度时钟测试仪作为电能表日差计量的专业设备，其核心优势在于采用高精度恒温晶振及北斗 / GPS 双模卫星授时技术，计时精度可达 ±0.1 毫秒 / 日，且接通卫星的情况下计时精度纳秒级别，完全满足电能表的日差检测需求。该设备具备 RS232c 通信接口、脉冲输入输出端口及高清液晶显示屏，可实现时间同步、脉冲计数及数据存储等功能。​

在开展计量工作前，需完成全面的准备工作。在设备准备方面，除 SYN5106 型测试仪外，还需准备被检电能表、专用测试工装电缆、标准电阻负载（功率范围覆盖电能表额定电流的 10%-120%）以及绝缘工具套装。环境准备上，应确保实验室温度控制在 23±2℃，相对湿度维持在 45%-65%，避免强电磁场干扰（距离变压器、电机等设备不小于 3 米），电源电压波动需控制在额定值的 ±2% 以内，频率稳定在 50±0.05Hz。

人员准备环节，要求操作人员持有国家认可的计量检定资格证书，熟悉 SYN5106 型测试仪的操作手册，掌握电能表工作原理及计量法规。检测前需对操作人员进行专项培训，重点掌握设备校准方法、应急断电处理流程及数据异常判别标准。​

首先进行硬件连接，接通SYN5106型时钟测试仪的卫星天线，等待其与卫星时间同步，一般只需2分钟甚至更短，卫星接收锁定后将电能表的脉冲输出连接至测试仪器测试通道上，在屏幕上选择检规所需要的闸门时间即可，等待测试仪器测量完成后进行记录，重复操作数次进行多次采样。​

为消除偶然误差，需对 3 次重复测试数据进行统计分析。以直接计时法为例，三次测试日差分别为 Δt1=+0.3s、Δt2=+0.5s、Δt3=+0.4s，计算平均值 Δt_avg=(0.3+0.5+0.4)/3=+0.4s / 日，标准偏差 σ=√[((0.3-0.4)²+(0.5-0.4)²+(0.4-0.4)²)/2]≈0.1s，表明数据重复性良好。​

当发现某次测试数据与平均值偏差超过 2σ 时（如偏差 > 0.2s），需分析原因：若为环境温度波动超过 ±5℃，则应重新测试；若因卫星信号短暂失锁（测试仪显示 “LOCK LOST”），则该次数据无效。对于 0.2 级电能表，要求日差绝对值≤0.2 秒 / 日，若测试结果为 + 0.3 秒 / 日，则需对电能表进行时钟校准，校准后重新测试直至合格。

依据 JJF 1059.1-2012《测量不确定度评定与表示》，SYN5106 型测试仪的日差计量不确定度主要来源于三方面：仪器本身的计时误差（A 类不确定度 u1=±0.1s）、环境温湿度波动影响（B 类不确定度 u2=±0.05s）、人员读数误差（B 类不确定度 u3=±0.03s）。合成标准不确定度 uc=√(u1²+u2²+u3²)=√(0.01+0.0025+0.0009)≈0.107s，扩展不确定度 U=2uc≈0.21s（k=2，置信概率 95%）。
