2节/3节串联锂电池实现快充，支持PD/QC/FCP协议

需要做一款2节串联和一款3节的串联锂电池快充产品，能够从PD和QC适配器上获取快充电压给锂电池快速充电，要在2小时内充满电，充电温度不能超过80度，要带自适应适配器充电功能，芯片价格不能太高。最后找到了一款汇铭达的多串锂电池升降压快充芯片。下面我们来对它的充电效率进行测试

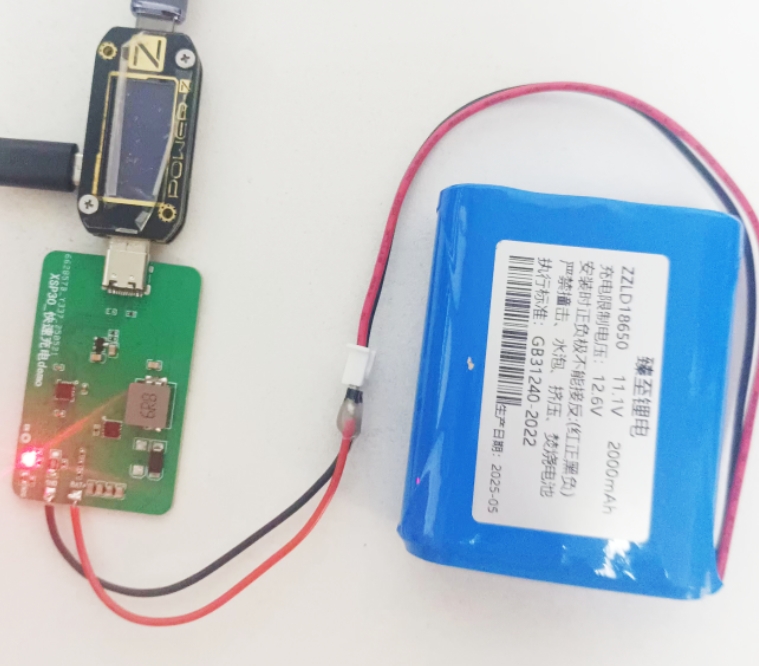

三节串联锂电池

三节锂电池串联在一起的电池组是3.7V*3个=11.1V，11.1V是常规标称电压，充满的话是4.2V*3个=12.6V。

我们需要给锂电池充电的话，就需要充满12.6V了。

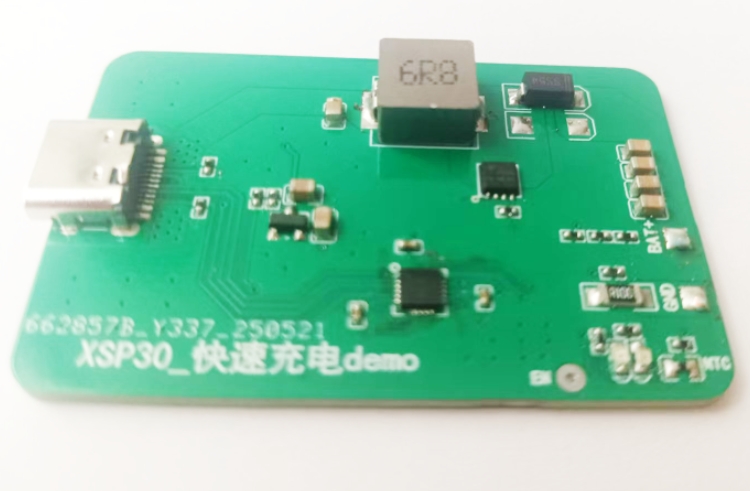

我们采用9V去升， 参考了XSP30设计二（3 串 12.6V）原理图打了几个DEMO板

测试

PD输入电压 : 9V

锂电池 ：3节串联2500mAh

充电池电流 : 2A

电池充电电压 ：12.6V

LED 指示灯：CHRG为充电/工作指示灯，STDBY为待机/充满电/异常指示灯

测试结果

电池容量 2500mAh， 3 节串联 12.6V 锂电池， 使用 PD 协议充电器输入获取 9V/3A（27W）功率，充电池电流设置 2A， 充电时间： 1 小时 30 分钟充满电。正常充电时CHRG灯常亮，充满/待机时STDBY灯常亮，温度异常或电压异常时STDBY灯闪烁

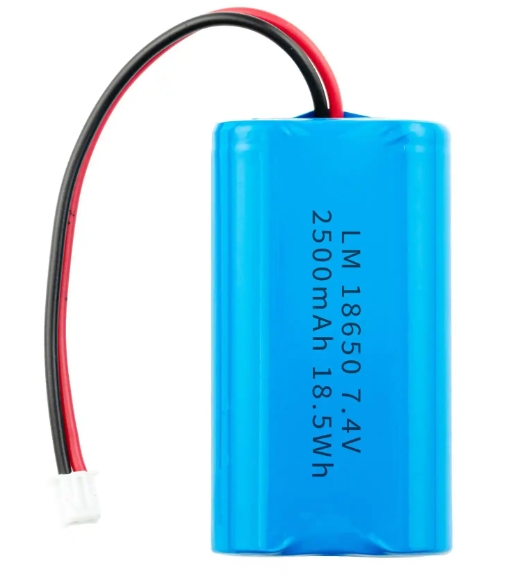

两节串联锂电池

两节锂电池串联在一起的电池组是3.7V*2个=7.4V，7.4V是常规标称电压，充满的话是4.2V*2个=8.4V。

我们需要给锂电池充电的话，就需要充满8.4了

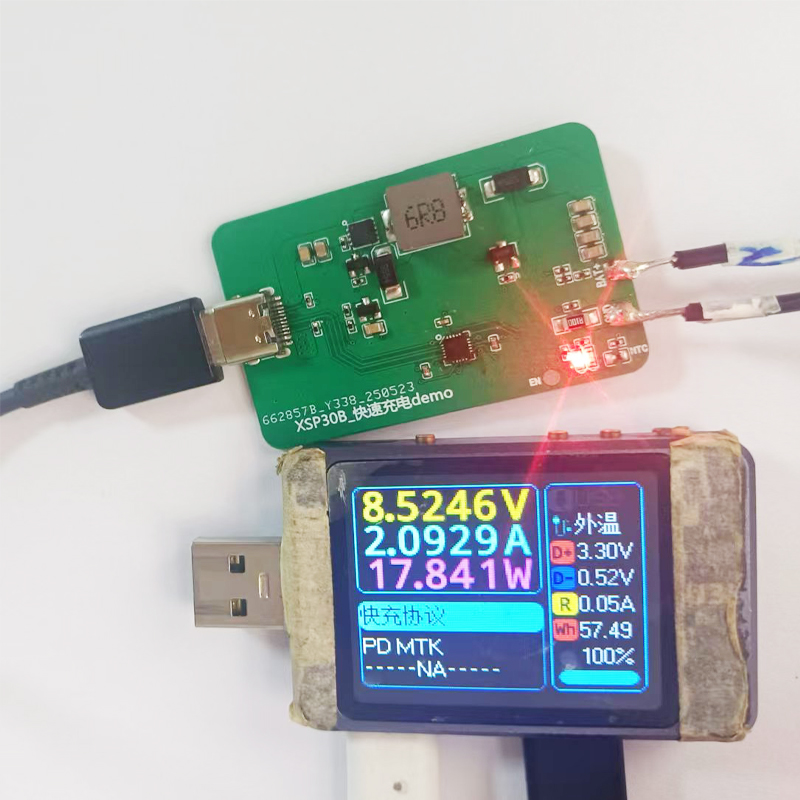

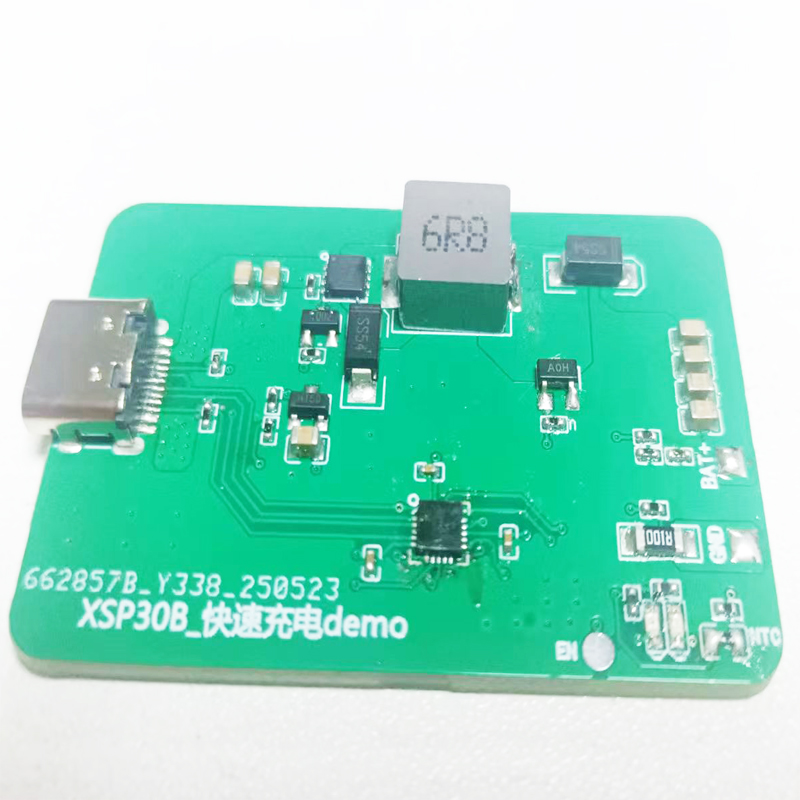

9V输入时需要降压，5V输入时需要升压， 参考了XSP30设计一 （2 串 8.4V）原理图，打了几个DEMO板

测试

QC输入电压 : 9V

锂电池 ：2节串联2500mAh

充电池电流 : 2A

充电电压 ：8.4V

LED 指示灯：CHRG为充电/工作指示灯，STDBY为待机/充满电/异常指示灯

测试结果

电池容量 2500mAh， 2 节串联 8.4V 锂电池， 使用 QC协议充电器输入获取 9V/2A（18W）功率降压，充电池电流设置 2A， 充电时间： 1 小时 30 分钟充满电。正常充电时CHRG灯常亮，充满/待机时STDBY灯常亮，温度异常或电压异常时STDBY灯闪烁

XSP30它的特点在于支持PD、QC、FCP协议，解决了兼容性问题，芯片还具有自适应充电器功能。芯片会根据输入电源的功率大小，自动调整输出功率， 防止因功率过大导致充电器复位不充电。它的价格也是很亲民，性价比挺高的。
