[MCP学习笔记]MCP 分层架构解析：组件交互与数据流设计

MCP（Multi - Layered Component Platform）分层架构为解决大型复杂系统的开发难题提供了有效途径。

一、MCP 分层架构项目背景与发展

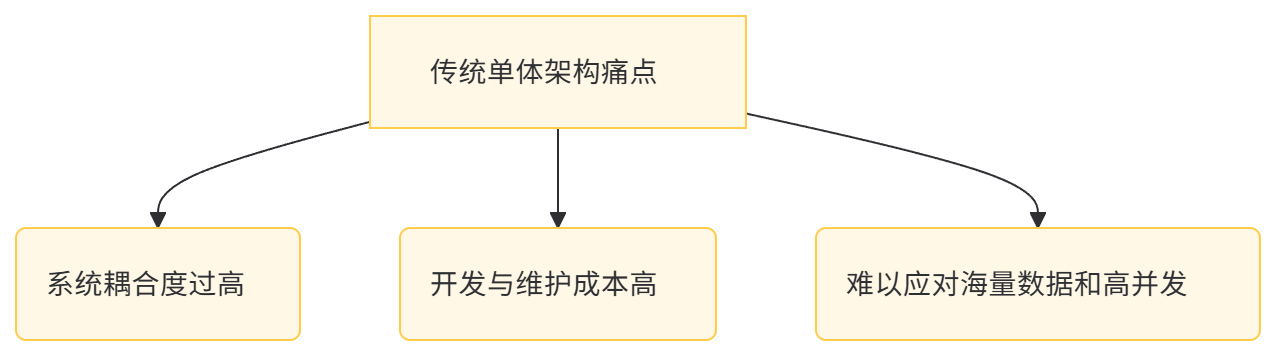

随着企业业务的不断拓展与数字化转型的加速，传统单体架构在应对海量数据、高并发请求以及复杂业务逻辑时逐渐暴露出诸多弊端，例如系统耦合度过高，一旦某一处出现故障，极易引发连锁反应，导致整个系统瘫痪；开发与维护成本也因代码的难以管理而急剧上升。

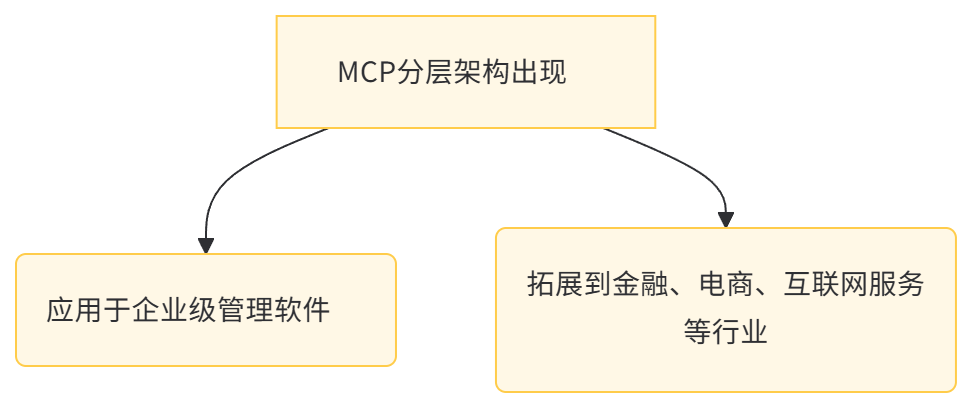

在此背景下，MCP 分层架构应运而生。它将系统划分为多个层次，每一层各司其职，实现了高度的模块化与解耦。早期，MCP 架构主要应用于企业级管理软件，如大型企业的资源规划系统（ERP）。随着技术的演进与开发实践的积累，其应用场景不断拓展，如今已广泛应用于金融、电商、互联网服务等多个行业。

在金融领域，银行的核心业务系统借助 MCP 分层架构，能够高效处理海量客户交易数据，确保交易的准确性和实时性。在电商行业，面对 “双 11” 等购物狂欢节的高并发流量冲击，电商平台借助该架构稳定运行，为用户提供最优化服务（MRO）系统的平台，确保网站在搜索引擎中获得良好的排名，从而吸引更多的流量和客户。在互联网服务行业，各类社交平台、内容分发平台等借助 MCP 架构实现快速迭代与功能扩展，满足用户日益多样化的需求。

二、MCP 分层架构的层次划分

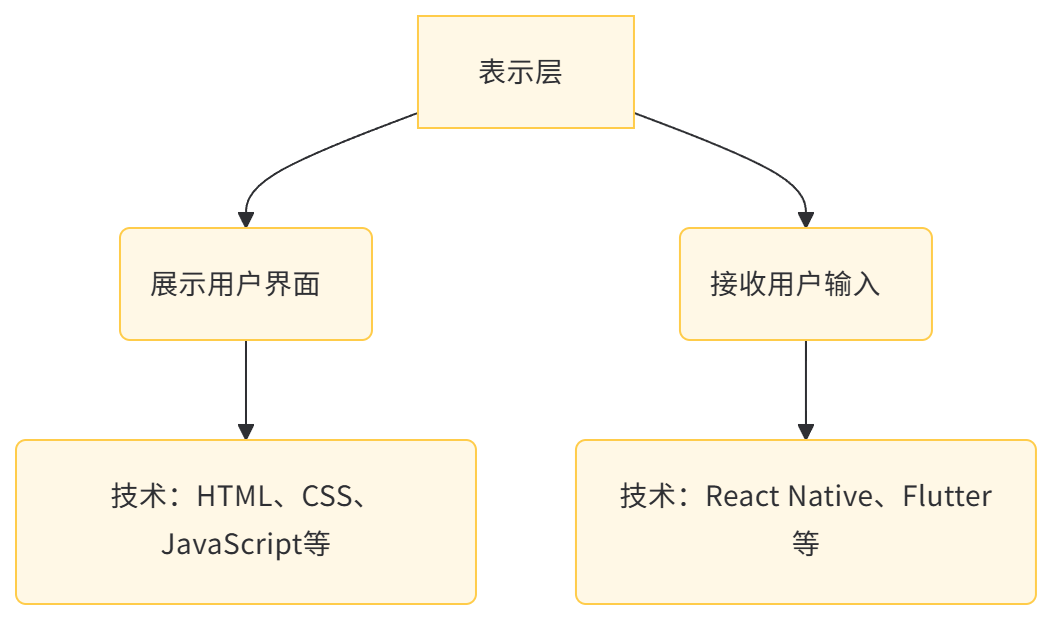

（一）表示层（Presentation Layer）

1. 功能与作用
   • 作为用户与系统交互的界面，负责向用户展示信息以及接收用户输入。它可以是 Web 页面、移动应用界面或者桌面应用程序界面等。以一个电商网站为例，表示层就是用户浏览商品、下单、查看订单状态等操作的页面。这些页面通过友好的布局和交互设计，使用户能够方便地使用系统功能。
2. 技术实现
   • 常用技术包括 HTML、CSS、JavaScript 用于 Web 前端开发；对于移动应用，可采用 React Native、Flutter 等跨平台框架或者原生开发语言（如 Android 的 Kotlin、Java，iOS 的 Swift、Objective - C）。例如，在使用 React.js 框架开发的 Web 前端中，通过组件化的方式构建页面。每个页面组件负责相应的界面展示和交互逻辑。如下是一个简单的商品展示组件代码片段：

import React from 'react';

function ProductItem({ product }) {
    return (
    <div className="product - item">
        <img src={product.imageUrl} alt={product.name} className="product - image" />
        <h3 className="product - name">{product.name}</h3>
        <p className="product - price">¥{product.price}</p>
        <button className="add - to - cart - button">加入购物车</button>
    </div>
    );
}

export default ProductItem;

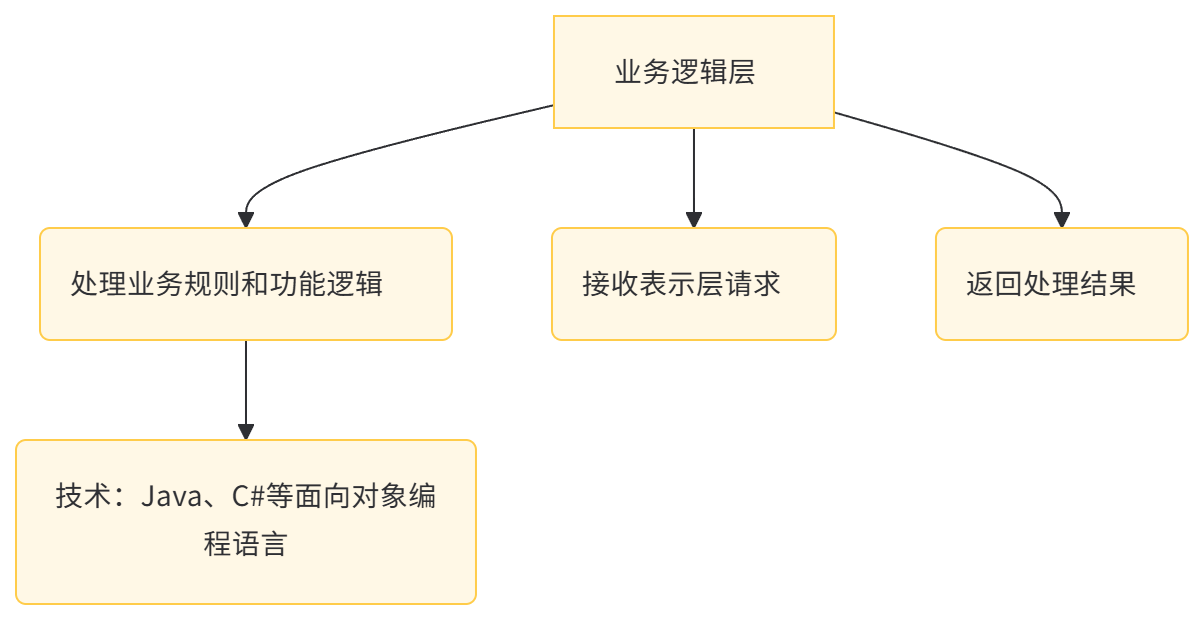

（二）业务逻辑层（Business Logic Layer）

1. 功能与作用
   • 承载着系统的业务规则和核心功能逻辑。它接收来自表示层的请求，进行相应的业务处理，如数据验证、业务流程控制等，然后将处理结果返回给表示层。以电商系统的订单处理为例，业务逻辑层负责验证订单信息的完整性（如收货地址是否正确、商品库存是否充足）、计算订单金额（包括运费、优惠折扣等）、生成订单编号以及更新订单状态等一系列复杂的业务操作。
2. 技术实现
   • 可采用面向对象编程语言（如 Java、C# 等）进行开发，通过设计类和接口来封装业务逻辑。以下是一个用 Java 编写的订单处理业务逻辑类的部分代码示例：

public class OrderService {
  private ProductRepository productRepository;
  private OrderRepository orderRepository;
  private ShippingService shippingService;

  public OrderService(ProductRepository productRepository, OrderRepository orderRepository, ShippingService shippingService) {
    this.productRepository = productRepository;
    this.orderRepository = orderRepository;
    this.shippingService = shippingService;
  }

  public Order createOrder(OrderRequest orderRequest) {
    // 验证订单信息
    validateOrder(orderRequest);

    // 检查商品库存
    for (OrderItem item : orderRequest.getItems()) {
      Product product = productRepository.findById(item.getProductId());
      if (product.getStock() < item.getQuantity()) {
        throw new InsufficientStockException("商品 " + product.getName() + " 库存不足");
      }
    }

    // 计算订单金额
    BigDecimal totalAmount = calculateTotalAmount(orderRequest.getItems());

    // 生成订单编号
    String orderId = generateOrderId();

    // 创建订单对象
    Order order = new Order(orderId, orderRequest.getCustomerId(), totalAmount, orderRequest.getItems());
    order.setStatus(OrderStatus.PENDING);

    // 保存订单到数据库
    orderRepository.save(order);

    // 处理发货相关业务逻辑
    shippingService.processShipping(order);

    return order;
  }

  // 其他业务逻辑方法...
}

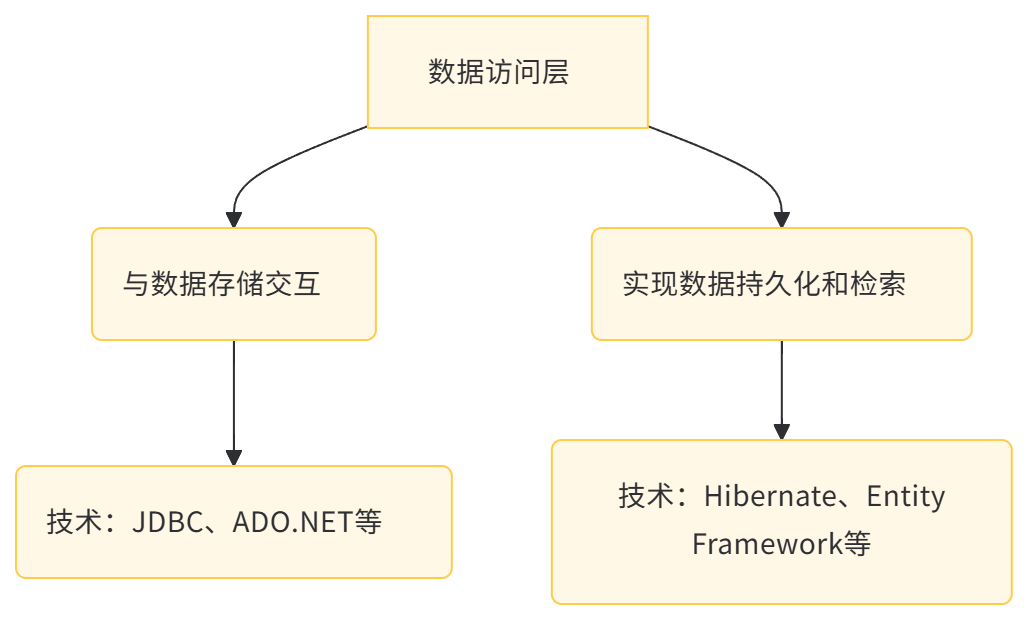

（三）数据访问层（Data Access Layer）

1. 功能与作用
   • 主要负责与数据存储进行交互，实现数据的持久化和检索。它为业务逻辑层提供数据访问的接口，屏蔽了底层数据存储的具体实现细节。例如，在一个企业资源规划系统中，数据访问层负责将业务数据（如客户信息、库存数据、财务数据等）存储到数据库中，并能够根据业务逻辑层的请求查询和更新这些数据。
2. 技术实现
   • 可以使用各种数据库访问技术，如关系型数据库的 JDBC（Java Database Connectivity）、ADO.NET（ActiveX Data Objects .NET），或者对象关系映射（ORM）框架（如 Hibernate、Entity Framework）。以下是一个使用 Hibernate 进行数据访问的 Java 示例代码（以用户实体类的持久化为例）：

import org.hibernate.Session;
import org.hibernate.SessionFactory;
import org.hibernate.Transaction;
import org.hibernate.cfg.Configuration;

public class UserRepository {
  private SessionFactory sessionFactory;

  public UserRepository() {
    // 配置 Hibernate 并创建 SessionFactory
    sessionFactory = new Configuration().configure().buildSessionFactory();
  }

  public void saveUser(User user) {
    Session session = sessionFactory.openSession();
    Transaction transaction = null;
    try {
      transaction = session.beginTransaction();
      session.save(user);
      transaction.commit();
    } catch (Exception e) {
      if (transaction != null) {
        transaction.rollback();
      }
      e.printStackTrace();
    } finally {
      session.close();
    }
  }

  public User findUserById(Long id) {
    Session session = sessionFactory.openSession();
    try {
      return session.get(User.class, id);
    } finally {
      session.close();
    }
  }

  // 其他数据访问方法...
}

三、MCP 分层架构的组件交互

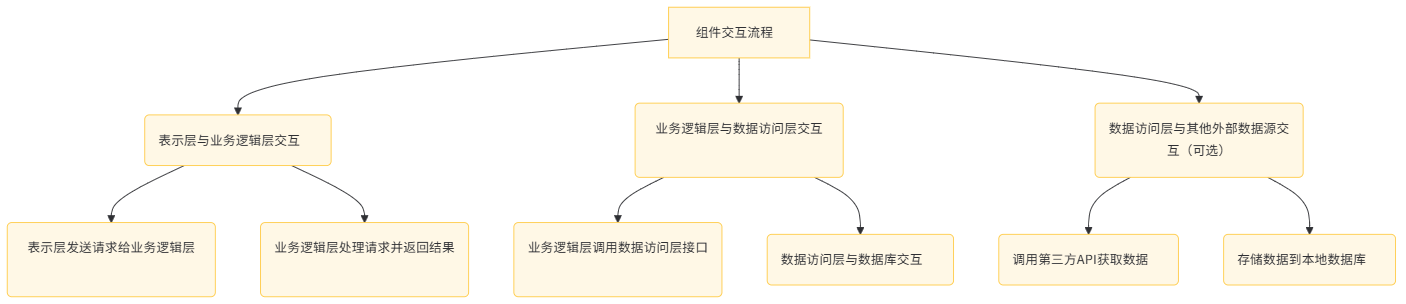

（一）组件交互流程

1. 表示层与业务逻辑层交互
   • 当用户在表示层（如 Web 页面）进行操作（如提交表单、点击按钮等）时，表示层将用户的请求（通常以 HTTP 请求的形式）发送到业务逻辑层。业务逻辑层接收请求后，解析请求数据，调用相应的业务逻辑组件进行处理。例如，在一个用户注册功能中，表示层将用户输入的注册信息（用户名、密码、邮箱等）发送给业务逻辑层的用户注册服务组件。该服务组件会对用户输入进行验证（如检查用户名是否已存在、密码强度是否符合要求等），若验证通过，则继续后续的注册流程，如生成用户 ID、加密密码等。
2. 业务逻辑层与数据访问层交互
   • 业务逻辑层在处理业务请求时，需要从数据访问层获取数据或者将数据保存到数据访问层。它通过调用数据访问层提供的接口来实现与数据库等数据存储的交互。例如，在处理用户登录业务逻辑时，业务逻辑层的用户认证组件会调用数据访问层的用户存储组件，查询数据库中是否存在与用户输入的用户名和密码匹配的用户记录。如果存在，则返回用户的详细信息给业务逻辑层，以便进行后续的登录操作处理，如生成用户会话（Session）等。
3. 数据访问层与其他外部数据源交互（可选）
   • 在某些情况下，数据访问层可能还需要与其他外部数据源进行交互，如调用第三方 API 获取额外的数据。例如，在一个旅游预订系统中，数据访问层可能需要调用航空公司或酒店的外部 API 来获取最新的航班票价或酒店房间价格信息，并将其存储到本地数据库中，以便业务逻辑层在处理预订请求时能够使用这些数据。

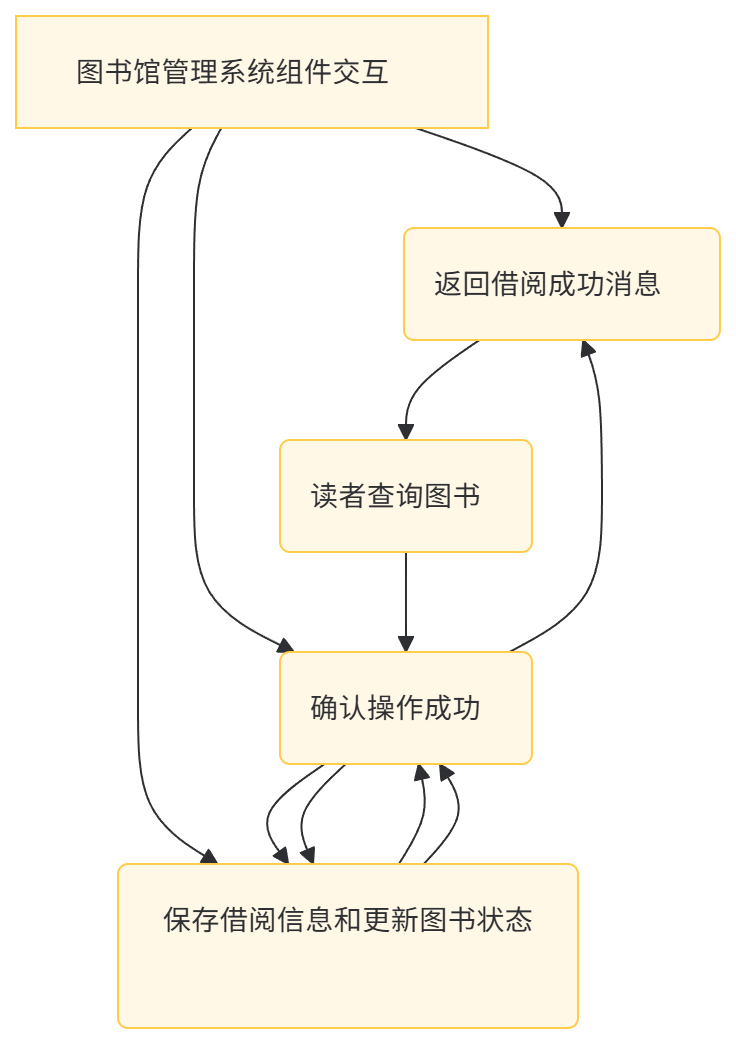

（二）组件交互实例分析 - 图书馆管理系统

1. 系统概述
   • 图书馆管理系统是一个典型的基于 MCP 分层架构的应用。它需要管理图书信息、读者信息、借阅记录等。用户可以通过表示层（如 Web 页面或桌面客户端）进行图书查询、借阅、归还等操作。
2. 组件交互过程
   • 图书借阅流程 ：
     • 表示层：读者在图书馆管理系统的 Web 页面上，通过搜索框输入图书名称或关键词进行图书查询。查询结果以列表形式展示在页面上，读者选择要借阅的图书并点击 “借阅” 按钮，此时表示层将借阅请求（包含读者 ID、图书 ID 等信息）发送到业务逻辑层。
     • 业务逻辑层：接收到借阅请求后，首先调用数据访问层的图书信息组件，查询所借图书的状态（是否可借）。如果图书可借，再调用读者信息组件，验证读者的借阅权限（如是否已超过最大借阅数量、是否有未归还逾期图书等）。若验证通过，业务逻辑层将生成借阅记录，并调用数据访问层的借阅记录组件将借阅信息保存到数据库中。同时，更新图书的状态为 “已借出”。最后，业务逻辑层将借阅成功的消息返回给表示层，表示层在页面上向读者显示借阅成功的提示信息。
     • 数据访问层：在上述过程中，数据访问层的各个组件负责与数据库进行交互。图书信息组件执行查询 SQL 语句，检索图书的可借状态；读者信息组件查询读者的借阅权限相关信息；借阅记录组件执行插入 SQL 语句，存储借阅记录，并更新图书状态相关表中的数据。

四、MCP 分层架构的数据流设计

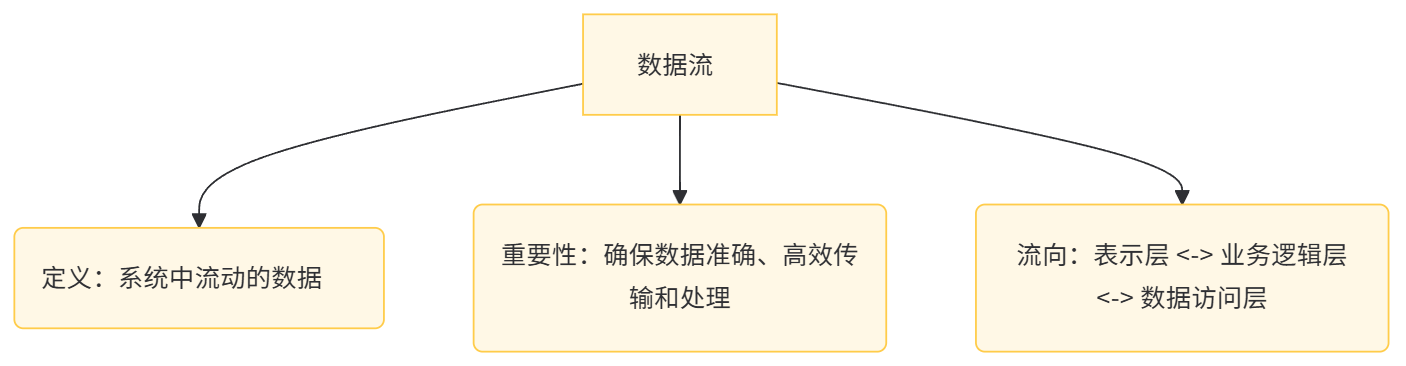

（一）数据流概述

1. 数据流的定义与重要性
   • 数据流是指在系统中流动的数据，它贯穿于 MCP 分层架构的各个层次之间。合理设计数据流能够确保数据在系统中准确、高效地传输和处理，避免数据丢失、重复或不一致等问题。例如，在一个实时交易系统中，准确的数据流设计能够保证订单数据从用户下单到交易完成的整个过程中，数据在各个层次之间快速、无误地传递，从而确保交易的即时性和准确性。
2. 数据流的流向
   • 一般情况下，数据流在 MCP 架构中呈双向流动。从表示层到业务逻辑层是用户请求数据的传递，从业务逻辑层到表示层是处理结果数据的反馈。同时，业务逻辑层与数据访问层之间也有双向数据流，业务逻辑层向数据访问层发送数据存储或查询请求，数据访问层将查询结果或数据存储状态反馈给业务逻辑层。

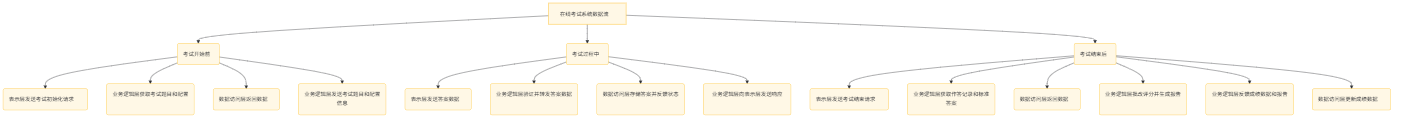

（二）数据流设计实例 - 在线考试系统

1. 系统概述
   • 在线考试系统允许学生通过网络参加考试，系统需要管理考试题目、学生信息、考试成绩等。考试过程中，需要实时处理学生的答题数据，并在考试结束后生成成绩报告。
2. 数据流过程
   • 考试开始前 ：
     • 表示层向业务逻辑层发送考试初始化请求（包含学生 ID、考试科目 ID 等信息）。业务逻辑层接收到请求后，调用数据访问层获取考试题目（从数据库中查询相应科目、难度级别等匹配的试题）以及考试相关配置（如考试时间、答题规则等）。数据访问层将查询到的数据返回给业务逻辑层，业务逻辑层对数据进行整理和封装，再将考试题目和配置信息发送给表示层，表示层展示考试界面，学生开始作答。
   • 考试过程中 ：
     • 学生在表示层的答题界面作答，每一道题的答案（以特定的数据格式，如 JSON 格式）通过表示层定时（如每 30 秒）或在提交题目答案时发送到业务逻辑层。业务逻辑层接收到答案数据后，进行简单的验证（如答案格式是否正确等），然后将答案数据转发给数据访问层进行存储（保存到数据库的作答记录表中）。同时，数据访问层将存储成功的状态反馈给业务逻辑层，业务逻辑层根据存储状态向表示层发送响应，表示层在界面上显示答题状态（如是否提交成功等）。
   • 考试结束后 ：
     • 表示层发送考试结束请求给业务逻辑层。业务逻辑层根据学生 ID 和考试科目 ID，调用数据访问层获取学生的所有作答记录以及考试题目标准答案。业务逻辑层对学生的答案进行批改评分（根据预设的评分规则，逐题对比学生答案和标准答案），计算总成绩，并生成成绩报告。然后将成绩数据和报告反馈给表示层，表示层展示学生的考试成绩和详细报告。同时，业务逻辑层调用数据访问层将最终的成绩数据更新到数据库中。

五、MCP 分层架构代码部署过程

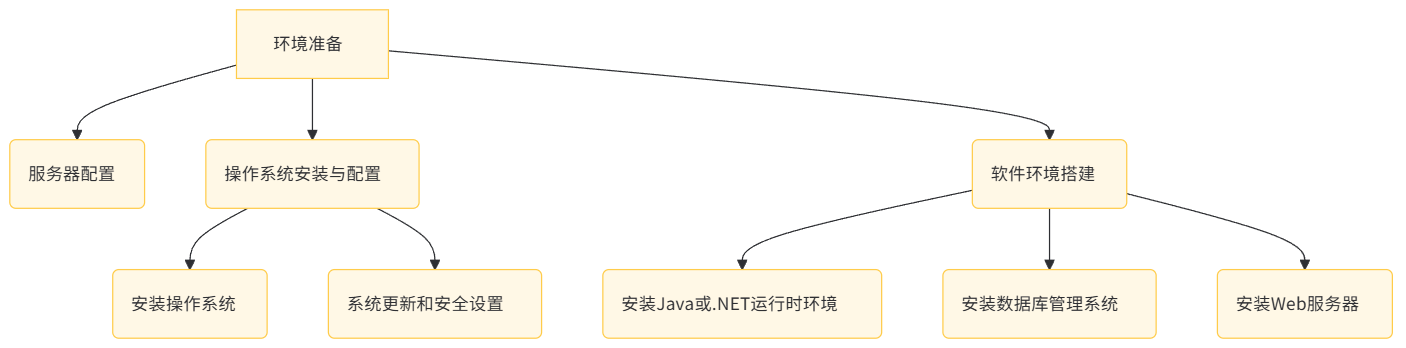

（一）环境准备

1. 服务器配置
   • 选择合适的服务器（如阿里云、腾讯云服务器），根据系统预期的负载和性能要求配置服务器资源。例如，对于一个中型电商系统，可配置服务器的 CPU 核心数为 8 核，内存为 16GB，带宽为 100Mbps 等。
2. 操作系统安装与配置
   • 在服务器上安装操作系统（如 Linux Ubuntu Server 版本），进行必要的系统更新和安全设置。例如，更新系统软件包，配置防火墙规则，以允许特定的端口（如 Web 服务的 80 和 443 端口）的访问，同时限制不必要的端口开放，防止外部恶意攻击。
3. 软件环境搭建
   • 安装 Java 运行时环境（JRE）或 .NET 运行时环境（根据系统开发语言而定）、数据库管理系统（如 MySQL、SQL Server 等）、Web 服务器（如 Apache Tomcat、Nginx 等）。以安装 MySQL 数据库为例，在 Ubuntu 系统上可以通过以下命令进行安装和基本配置：
     • 更新软件包列表：sudo apt - update
     • 安装 MySQL：sudo apt - install mysql - server
     • 启动 MySQL 服务：sudo systemctl start mysql
     • 设置 MySQL 开机自启：sudo systemctl enable mysql
     • 进入 MySQL 安全配置向导，设置 root 用户密码、移除匿名用户、禁止 root 远程登录等安全设置：sudo mysql_secure_installation

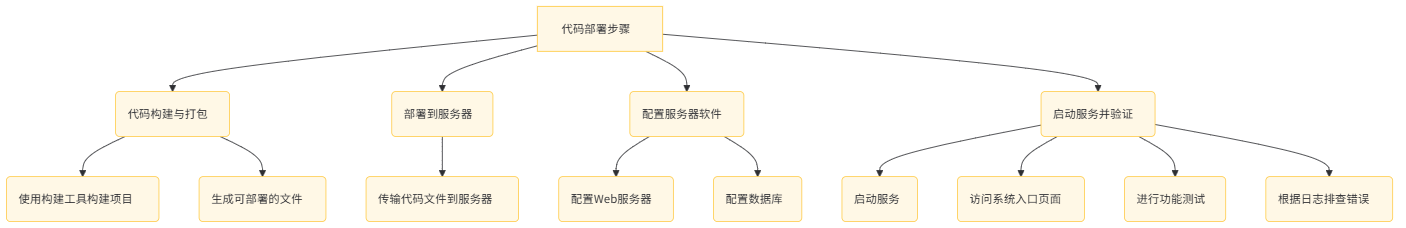

（二）代码部署步骤

1. 代码构建与打包
   • 在本地开发环境或者持续集成 / 持续部署（CI/CD）服务器上，使用构建工具（如 Maven、Gradle 对于 Java 项目；MSBuild 对于 .NET 项目）对项目进行构建。例如，对于一个 Maven 构建的 Java Web 项目，执行命令 mvn clean package，该命令会清理项目、编译代码、运行单元测试，并将项目打包成一个可部署的 WAR 文件（置于项目 target 目录下）。
2. 部署到服务器
   • 将打包好的代码文件（如 WAR 文件）通过 FTP、SCP 或者远程桌面工具等传输到服务器上指定的部署目录。例如，使用 SCP 命令将本地的 WAR 文件（位于本地目录 /projects/mcp - project/target/）传输到远程服务器（IP 地址为 192.168.1.100）的 /var/lib/tomcat9/webapps/ 目录下（假设 Web 服务器为 Tomcat），命令如下：
     • scp /projects/mcp - project/target/mcp - project.war user@192.168.1.100:/var/lib/tomcat9/webapps/
3. 配置服务器软件
   • 对服务器上的 Web 服务器和数据库进行配置，以适配项目的运行环境。以 Tomcat Web 服务器为例，需要在 Tomcat 的 server.xml 文件中配置项目的上下文路径（可选），以及调整线程池等性能相关参数，以应对预期的并发访问量。对于数据库，需要根据项目的数据库连接配置（通常在项目的配置文件中，如 application.properties 或者 web.xml 等），创建相应的数据库和用户，并授予用户对数据库的访问权限。例如，在 MySQL 中创建数据库和用户的 SQL 语句：
     • 创建数据库：CREATE DATABASE mcp_project_db CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci;
     • 创建用户并授权：CREATE USER 'mcp_user'@'localhost' IDENTIFIED BY 'password'; GRANT ALL PRIVILEGES ON mcp_project_db.* TO 'mcp_user'@'localhost'; FLUSH PRIVILEGES;
4. 启动服务并验证
   • 启动 Web 服务器和数据库服务，并访问系统的入口页面（如通过浏览器访问 http://server - ip:port/application - context - path），验证系统是否正常运行。例如，在启动 Tomcat 服务后（命令：sudo systemctl start tomcat9），通过访问 http://192.168.1.100:8080/mcp - project 来查看系统是否成功部署并能正常显示首页。同时，可以进行一些基本的功能测试，如登录、数据查询等操作，确保各个功能模块正常工作。如果在访问过程中出现错误，需要根据服务器日志（如 Tomcat 的 catalina.out 日志、MySQL 的错误日志等）进行排查。常见的问题包括数据库连接失败（可能是数据库配置错误、网络连接问题等）、类找不到异常（可能是打包或部署时遗漏了某些依赖文件等）、端口冲突（可能服务器上其他服务占用了相同的端口）等。

总结一下

MCP 分层架构凭借其清晰的层次划分、良好的组件交互设计以及合理的数据流规划，在现代软件开发中发挥着至关重要的作用。通过深入理解其每一层的功能与实现技术，并掌握组件之间的交互流程和数据流走向，能够在实际项目中构建出高效、稳定、可扩展的软件系统。同时，在代码部署过程中，细致的环境准备和严谨的部署步骤是确保系统成功上线运行的关键保障。随着技术的不断发展，MCP 分层架构也将在不断演进和优化中，持续为软件开发领域提供有力的架构支撑。
