了解Linux的cgroup

1 前言

进程在系统中使用CPU、内存、磁盘等计算资源或者存储资源还是比较随心所欲的，我们希望对进程资源利用进行限制，对进程资源的使用进行追踪。这就让cgroup的出现成为了可能，它用来统一将进程进行分组，并在分组的基础上对进程进行监控和资源控制管理。

2 什么是cgroup

Linux CGroup(Linux Contral Group)，它其实是Linux内核的一个功能，它是Linux下的一种将进程按组进行管理的机制。最开始是由Google工程师Paul Menage和Rohit Seth于2006年发起的，最早起名叫进程容器。在2007之后随着容器得提出，为了避免混乱重命名为cgroup，并且被合并到了内核2.6.24版本中。

在用户层看来，cgroup技术就是把系统中的所有进程组织成一颗一颗独立的树，每棵树都包含系统的所有进程，树的每个节点是一个进程组，而每颗树又和一个或者多个subsystem关联。树主要用来将进程进行分组，而subsystem用来对这些组进行操作。

3 cgroup的组成

3.1 cgroup主要包含以下两个部分：

• subsystem： 一个subsystem就是一个内核模块，它被关联到一颗cgroup树之后，就会在树节点进行具体的操作。subsystem经常被称作"resource controller"，因为它主要被用来调度或者限制每个进程组的资源，但是这个说法不完全准确，因为有时我们将进程分组只是为了做一些监控，观察一下他们的状态，比如perf_event subsystem。
• hierarchy：一个hierarchy可以理解为一棵cgroup树，树的每个节点就是一个进程组，每棵树都会与多个subsystem关联。在一颗树里面，会包含Linux系统中的所有进程，但每个进程只能属于一个节点（进程组）。系统中可以有很多颗cgroup树，每棵树都和不同的subsystem关联，一个进程可以属于多颗树，即一个进程可以属于多个进程组，这些进程组和不同的subsystem关联。

3.2 可以通过查看/proc/cgroup目录查看当前系统支持哪些subsystem关联：

• 第一列：表示subsystem名。
• 第二列：表示关联到的cgroup树的ID，如果多个subsystem关联到同一颗cgroup树，那么它们的这个字段将一样。比如图中的cpuset、cpu和cpuacct。
• 第三列：表示subsystem所关联的cgroup树中进程组的个数，即树上节点的个数。

4 cgroup提供的功能

cgroup提供了如下功能：

• Resource limitation：资源使用限制
• Prioritization：优先级控制
• Accounting：一些审计或者统计
• Control：挂起进程，恢复执行进程

一般我们可以用cgroup做以下事情：

• 隔离一个进程集合（比如MySQL的所有进程），限定他们所占用的资源，比如绑定的核限制；
• 为这组进程分配内存；
• 为这组进程的分配足够的带宽及进行存储限制；
• 限制访问某些设备；

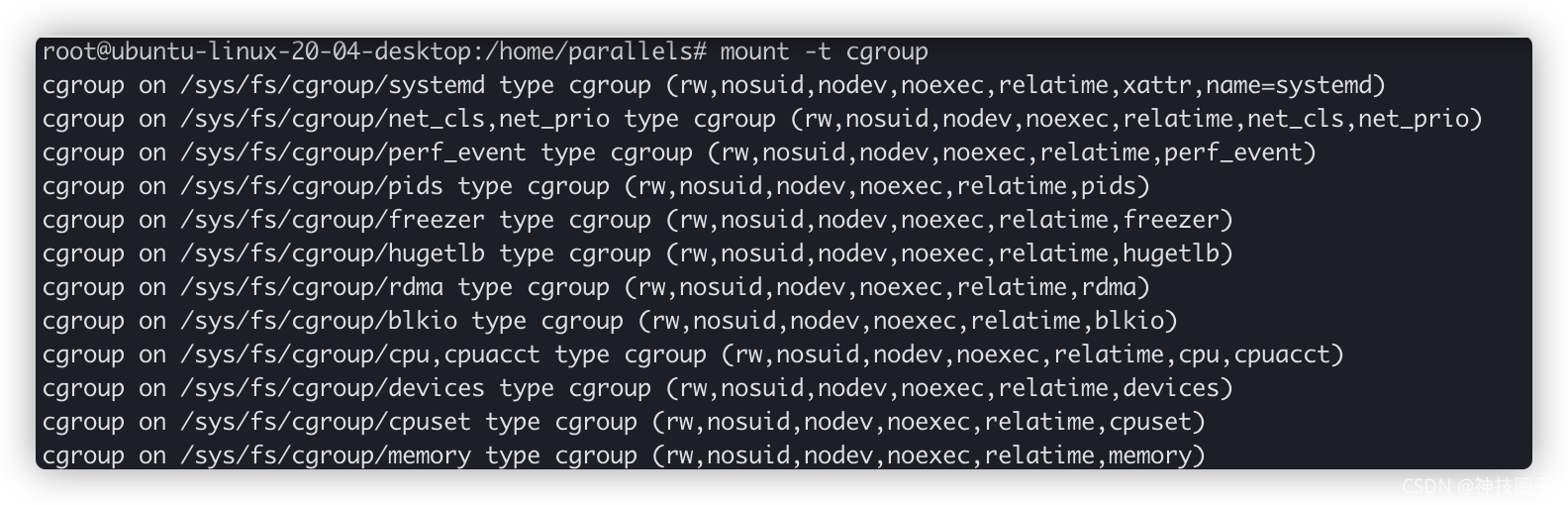

cgroup在Linux中表现为一个文件系统，运行如下命令：

mount成功后，可以看到，在/sys/fs下有个cgroup目录,这个目录下有很多子系统。比如cpu、cpuset、blkio等。

然后在/sys/fs/cgroup/cpu目录下建个子目录test,这个时候会发现在该目录下多了很多文件：

5 限制cgroup中的CPU

在cgroup里面，跟CPU相关的子系统有cpusets、cpuacct和cpu。

其中cpuset主要用于设置CPU的亲和性，可以限制cgroup中的进程只能在指定的CPU上运行，或者不能在指定的CPU上运行，同时cpuset还能设置内存的亲和性。cpuacct包含当前cgroup所使用的CPU的统计信息。这里我们只说以下cpu。

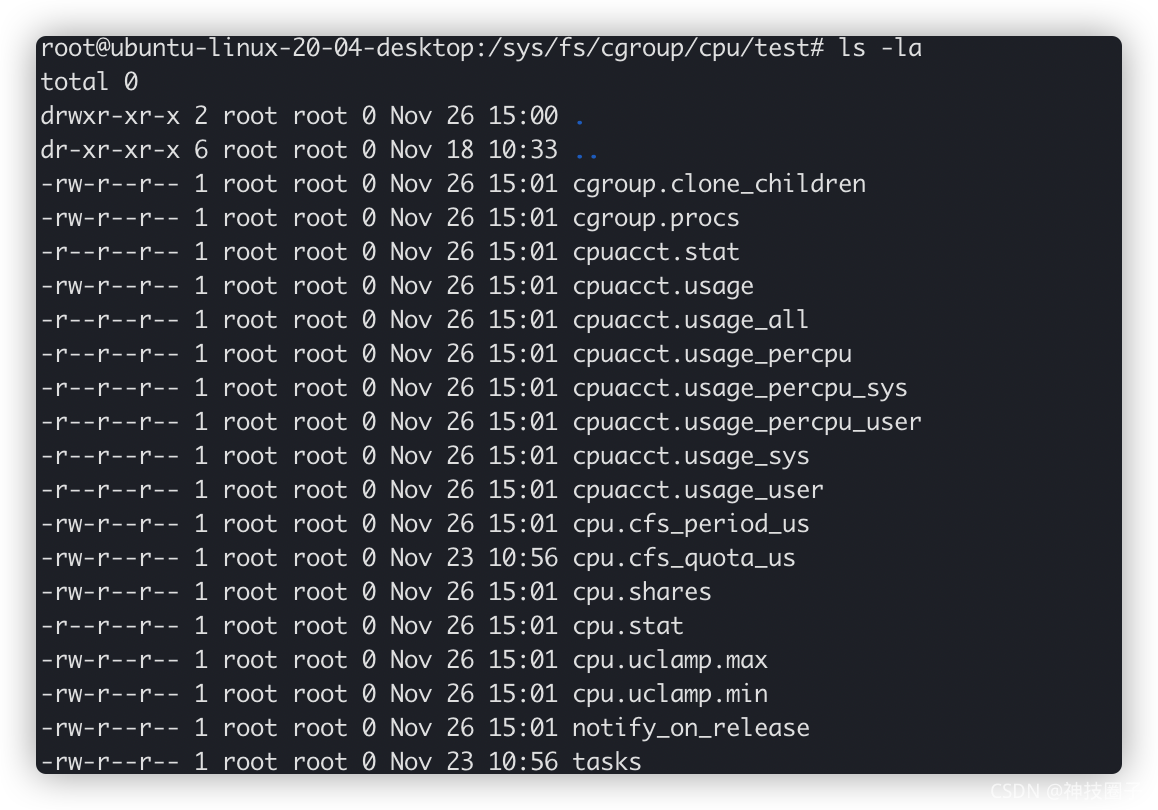

我们在/sys/fs/cgroup/cpu下创建一个子group(test), 该目录下文件列表：

cpu.cfs_period_us用来配置时间周期长度，cpu.cfs_quota_us用来配置当前cgroup在设置的周期长度内所能使用的CPU时间数，两个文件配合起来设置CPU的使用上限。两个文件的单位都是微秒（us），cpu.cfs_period_us的取值范围为1毫秒（ms）到1秒（s），cpu.cfs_quota_us的取值大于1ms即可。

下面举个例子讲解如何使用cpu限制，假如我们写了一个死循环：

#include <iostream>
int main()
{
    int i = 0;
    for (;;) {
        i++;
    }
    return 0;
}

运行起来用top查看下占用率达到了100%:

我们执行如下命令对cfs_quota_us进行设置：

echo 20000 > /sys/fs/cgroup/cpu/test/tasks

这条命令表示把进程的CPU利用率下降20%，然后把进程PID加入到cgroup中：

echo 249439 >> /sys/fs/cgroup/cpu/test/tasks

再执行top可以看到cpu利用率下降了：

6 限制cgroup中的内存

代码如果有bug，比如内存泄露等会榨干系统内存，让其它程序由于分配不了足够的内存而出现异常，如果系统配置了交换分区，会导致系统大量使用交换分区，从而系统运行很慢。

而cgroup对进程内存控制主要控制如下：

• 限制cgroup中所有进程使用的内存总量
• 限制cgroup中所有进程使用的物理内容+swap交换总量
• 限制cgroup中所有进程所能使用的内核内存总量及其它一些内核资源(CONFIG MEMCG KMEM)。

这里限制内核内存就是限制cgroup当前所使用的内核资源，包括当前进程的内核占空间，socket所占用的内存空间等。当内存吃紧时，可以阻止当前cgroup继续创建进程以及向内核申请分配更多的内核资源。

下面通过一个例子来理解cgroup做内存控制：

#include <iostream>
#include <sys/types.h>
#include <cstdlib>
#include <cstdio>
#include <string.h>
#include <unistd.h>

#define CHUNK SIZE 512

int main()
{
    int size = 0;
    char *p = nullptr;
    while (1) {
         if ((p =(char*)malloc(CHUNK SIZE))==nullptr) {
             break;
         }
        memset(p,0,CHUNK SIZE);
        printf("[%u]--[%d]MB is allocated ",getpid()，++size);
        sleep(1);
    }
    return 0;
}

首先，在/sys/fs/cgroup/memory下创建一个子目录即创建了一个子cgroup，比如这里我们创建了一个test目录：

mkdir /sys/fs/cgroup/memory/test

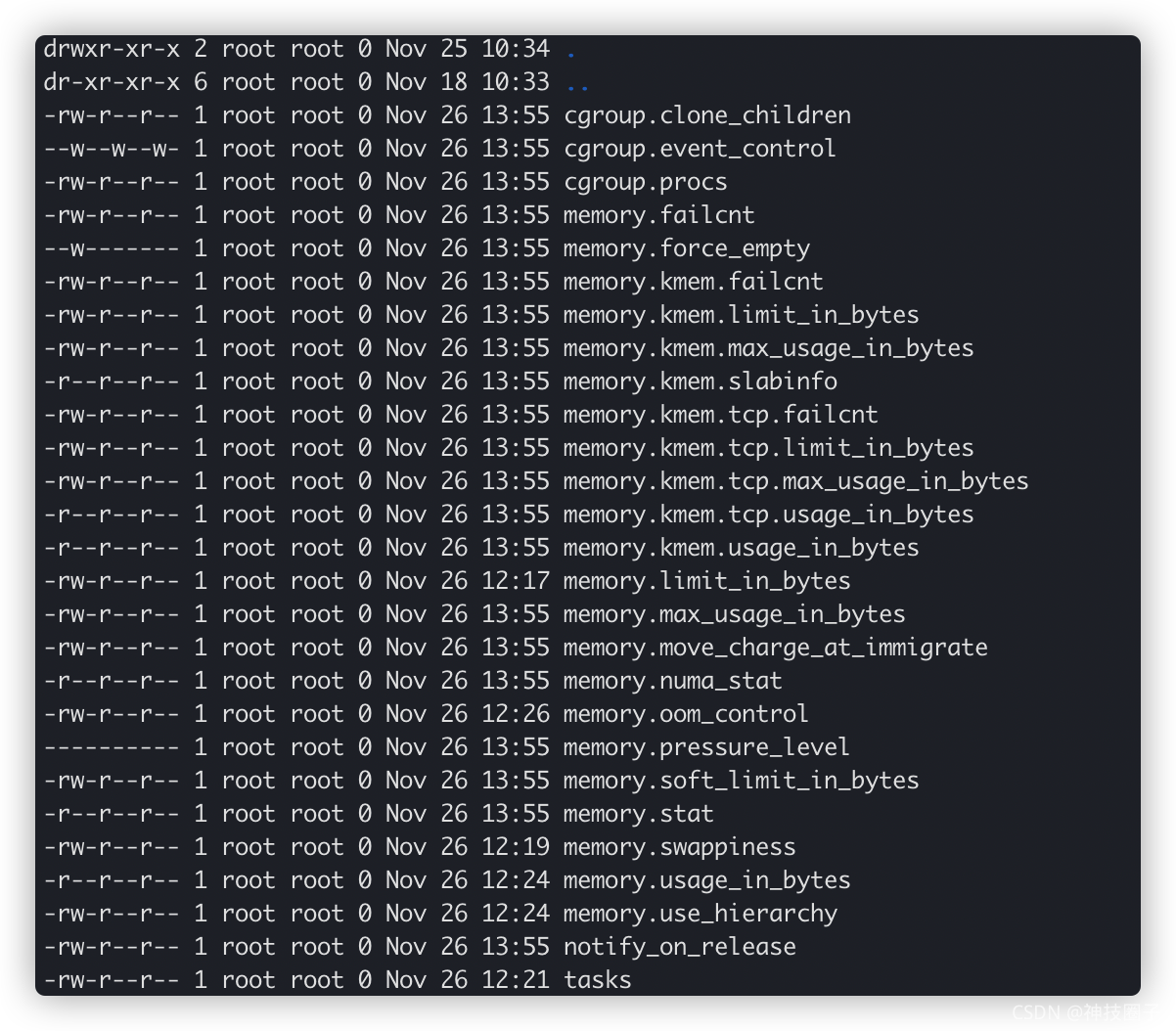

test目录包含以下文件：

每个文件的作用大概介绍：

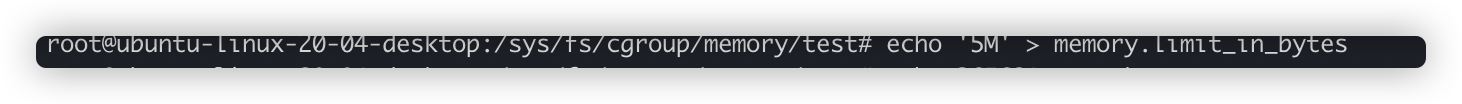

然后通过写文件memory.limit_in_bytes来设置限额，这里设置5M的限制：

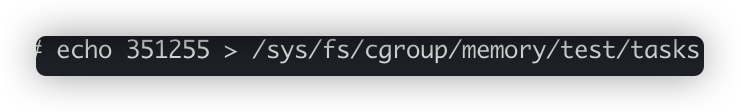

把上面示例进程加入这个cgroup：

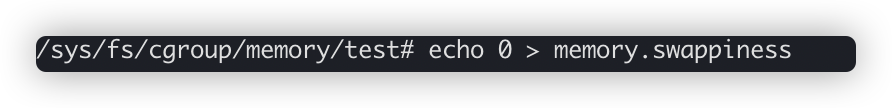

为了避免受swap空间的影响，设置swappiness为0来禁止当前cgroup使用swap，如下图所示：

当物理内存达到上限后，系统的默认行为是kill掉cgroup中继续申请内存的进程。那么怎么控制这个行为呢?那就是配置memory.oom_control。这个文件里面包含了一个控制是否为当前cgroup启动OOM-killer的标识。如果写0到这个文件，将启动OOM-killer，当内核无法给进程分配足够的内存时，将会直接kill掉该进程;如果写1到这个文件，表示不启动OOM-killer，当内核无法给进程分配足够的内存时，将会暂停该进程直到有空余的内存之后再继续运行；同时，memor.oom_control还包含一个只读的under_oom字段用来表示当前是否已经进入oom状态，也即是否有进程被暂停了。还有一个只读的killed_oom字段，用来表示当前是否有进程被Kill掉了。

7 限制cgoup的进程数

cgroup中有一个subsystem叫pids，功能是限制cgroup及其所有子孙cgroup里面能创建的总的task数量。这里的task指通过fork和clone函数创建的进程，由于clone函数也能创建线程，所以这里的task也包含线程。

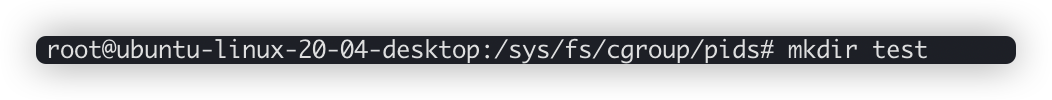

之前cgroup树是已经挂载好的，这里就直接创建子cgroup，取名为test。命令如下图所示：

再来看看test目录下的文件：

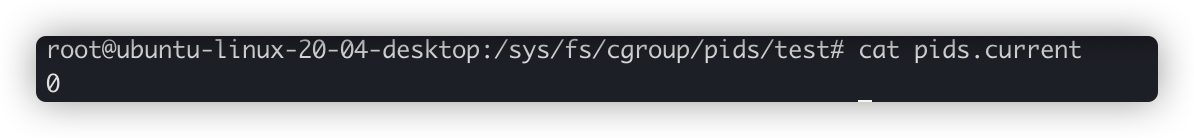

其中pids.current表示当前cgroup和其所有孙子cgroup现有的总的进程数量：

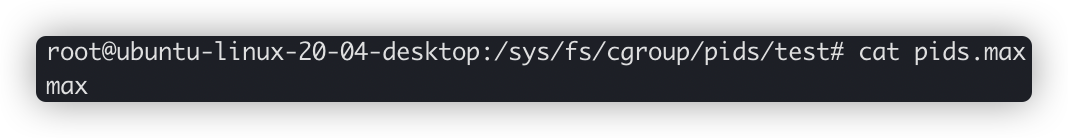

pids.max 当前cgroup和其所有孙子cgroup所允许创建的最大进程数量：

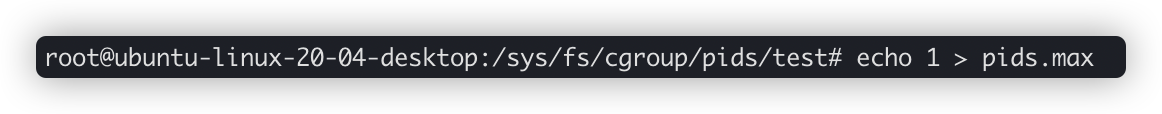

下面我们做个实验，将pids.max设置为1：

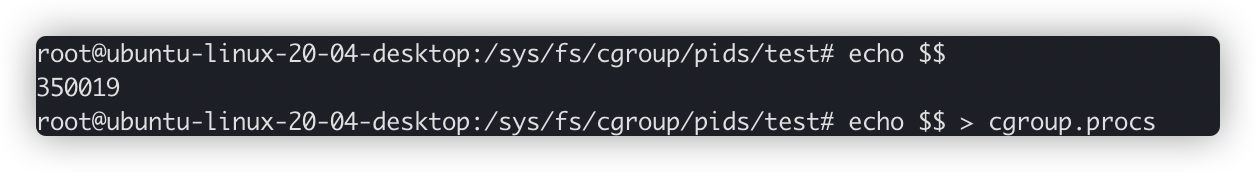

然后将当前bash进程加入到该cgroup中：

随便运行一个命令，由于在当前窗口pids.current已经等于pids.max了，所以创建进程失败：

当前cgroup中的pids.current和pids.max代表了当前cgroup及所有子孙cgroup的所有进程，所以子孙cgroup中的pids.max大小不能超过父cgroup中的大小，如果超过了会怎么样？

我们把pids.max设置为3：

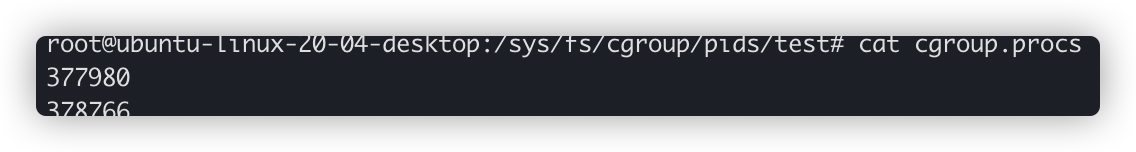

当前进程数为2：

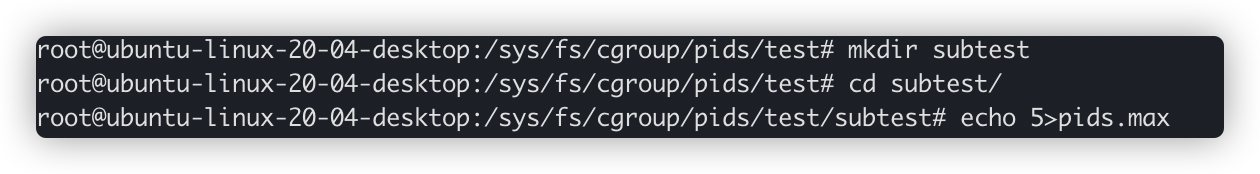

重新打开一个shell窗口，创建个孙子cgroup，将其中的pids.max设置为5：

将当前shell的bash进程写入cgroup.procs：

回到原来的shell窗口随便执行一条命令可以看到执行失败：

可以看到，子cgroup中的进程数不仅受制与自己的pids.max，还受制于祖先cgroup的pids.max。
