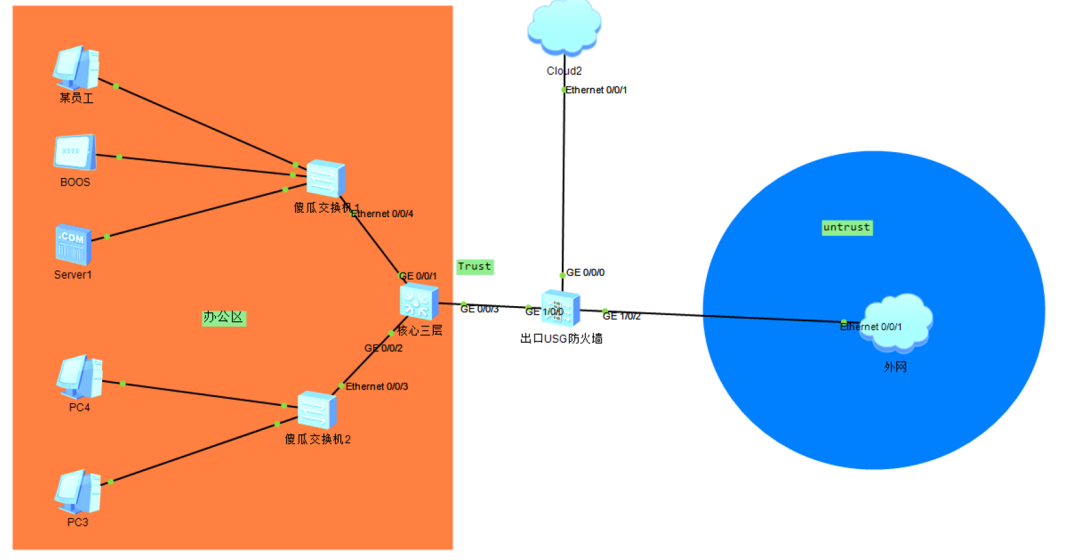

如果网关是在核心设备上面，还能用MAC地址进行控制吗？

办公区域的网段都在三层上面，防火墙还能基于MAC来控制吗？

采用正常配置模式的步骤与思路

（1）配置思路与上面一样

（2）与上面区别的地方在于网关都配置在三层交换机上面，三层需要与防火墙有一个对接

（3）三层需要划分VLAN以及写默认路由，防火墙需要写回程路由

当这些配置完成后，测试你会发现基于MAC控制的安全策略会失效！！，这是因为数据包在经过一个三层设备的时候，该数据包的源MAC会变成该三层设备出接口的MAC地址，这是IP通信基础转发的原理。

（4）配置跨三层MAC识别，让防火墙从交换机获取正确的ARP表项（注意三层需要开启SNMP功能，防火墙需要制定三层的地址与正确的团体名），注意放行防火墙local_any的流量，否则同步不成功。

三层交换机配置展示

#
dhcp enable
#
vlan batch 101 to 102 250
#
#
interface Vlanif101
ip address 192.168.101.254 255.255.255.0
dhcp select interface
dhcp server dns-list 223.5.5.5 114.114.114.114
#
interface Vlanif102
ip address 192.168.102.254 255.255.255.0
dhcp select interface
dhcp server dns-list 223.5.5.5 114.114.114.114
#
interface Vlanif250
ip address 192.168.250.1 255.255.255.252
#
interface
GigabitEthernet0/0/1
port link-type access
port default vlan 101
#
interface
GigabitEthernet0/0/2
port link-type access
port default vlan 102
#
interface
GigabitEthernet0/0/3
port link-type access
port default vlan 250
#
ip route-static 0.0.0.0 0.0.0.0 192.168.250.2
#
snmp-agent
snmp-agent community
read  ccieh3c.com
snmp-agent sys-info
version v2c v3
防火墙配置展示
#
interface
GigabitEthernet1/0/0
undo shutdown
ip address 192.168.250.2 255.255.255.252
service-manage http permit
service-manage https permit
service-manage ping permit
service-manage ssh permit
#
interface
GigabitEthernet1/0/2
undo shutdown
ip address dhcp-alloc
#
firewall zone trust
set priority 85
add interface GigabitEthernet0/0/0
add interface GigabitEthernet1/0/0
add interface GigabitEthernet1/0/1
#
firewall zone untrust
set priority 5
add interface GigabitEthernet1/0/2
#
#
ip address-set 不允许上网
type object
address 0 192.168.102.250 mask 32
#
ip address-set 102允许上网
type object
address 0 192.168.102.0 mask 24
#
ip address-set
BOSS_server type object
address 0 5489-9864-0d2c
address 1 192.168.101.249 mask 32
#
ip address-set 101网段
type object
address 0 192.168.101.0 mask 24
#
time-range 休息时间
 period-range 12:00:00 to 13:30:00 working-day
#
security-policy
rule name PC4_deny_internet
 source-zone trust
 destination-zone untrust
 source-address address-set 不允许上网
 action deny
rule name 允许102其他上网
 source-zone trust
 destination-zone untrust
 source-address address-set 102允许上网
 action permit
rule name Local_any
 source-zone local
 action permit
rule name BOSS
 source-zone trust
 destination-zone untrust
 source-address address-set BOSS_server
 action permit
rule name 休息时间允许上网
 source-zone trust
 destination-zone untrust
 source-address address-set 101网段
 time-range 休息时间
 action permit
#
nat-policy
rule name 允许上网
 source-zone trust
 destination-zone untrust
 action source-nat easy-ip
#
ip route-static
192.168.101.0 255.255.255.0 192.168.250.1
ip route-static
192.168.102.0 255.255.255.0 192.168.250.1
#
snmp-server arp-sync enable
snmp-server target-host arp-sync address 192.168.250.1community ccieh3c.com

容易忽略的点

（1）三层交换机需要支持标准的SNMP功能（现在主流都支持），配置团体名跟版本

（2）防火墙开启跨三层MAC识别功能，指定核心交换机的地址与团体名（这里地址跟团体名不要错误，否则会获取失败）

（3）容易忘记三层写默认路由，防火墙忘记写回程路由，导致上不了网

（4）防火墙一定要放行Local到Trust（以实际拓扑为准，防火墙对接三层交换机接口所在的区域），如果不放行，防火墙的流量是发送不出去，导致失败。
