XPE中的routing complexity怎么填?

作者头像
Lauren的FPGA
发布于 2022-08-23 11:05:19
发布于 2022-08-23 11:05:19
9340
举报
文章被收录于专栏:Lauren的FPGALauren的FPGA

在对Xilinx FPGA设计进行功耗评估时,都要用到XPE(Xilinx Power Estimator)。从2015.4版本开始,针对UltraScale/UltraScale+器件,Fanout被Routing Complexity所取代,以获取更为精确的的评估结果,如下图所示。

在老版本的XPE中,对于动态功耗,需要准确填入扇出以估计布线资源的使用率。这里有一个假设:扇出越大,消耗的布线资源就越多。这会带来一个问题:如果一个设计中的短线或长线用得比较多,那么评估的布线模型就与实际布线结果不同。为了补偿这个差异,从2015.4版本开始,用物理实现的Routing Complexity取代了逻辑定义的扇出。

那么Routing Complexity是什么含义呢?Routing Complexity实际反映的是每个logic cell使用的布线资源的平均数目。此值越大说明布线拥塞程度越高。典型值为8(也是默认值),可满足大部分设计的需求。同时,应将此值控制在5~15之间,过高(超过15)或过低(小于5)都不合适。例如,对于一个全局复位信号,其扇出非常大,导致Routing Complexity可能超过20,毕竟这个net需要到达芯片几乎所有的逻辑单元。但这种情况是比较罕见的。另一方面,某个net扇出为1,并且源端和目的端在同一个SLICE,那么Routing Complexity就会非常低。这种情况也是非常罕见的。

在填写Routing Complexity时,需要考虑如下几个因素:扇出、芯片规模、设计的资源利用率、综合或布局布线跟Floorplan相关的选项。

另一方面,如果我们已经有一个现成的设计,并完成了布局布线,那么可以在Vivado下利用命令report_power生成.xpe,并将该文件导入到XPE中,相应的Routing Complexity的值就会被反标到XPE里,这样可获得较为精确的Routing Complexity。

Copyright @ TeacherGaoFPGAHub

转载事宜请私信 | 获得授权后方可转载

本文参与 腾讯云自媒体同步曝光计划,分享自微信公众号。
原始发表:2022-06-02,如有侵权请联系 cloudcommunity@tencent.com 删除

本文分享自 FPGA技术驿站 微信公众号,前往查看

如有侵权,请联系 cloudcommunity@tencent.com 删除。

本文参与 腾讯云自媒体同步曝光计划  ,欢迎热爱写作的你一起参与!

评论
登录后参与评论
暂无评论
推荐阅读
编辑精选文章
换一批
新一代功耗评估工具PDM

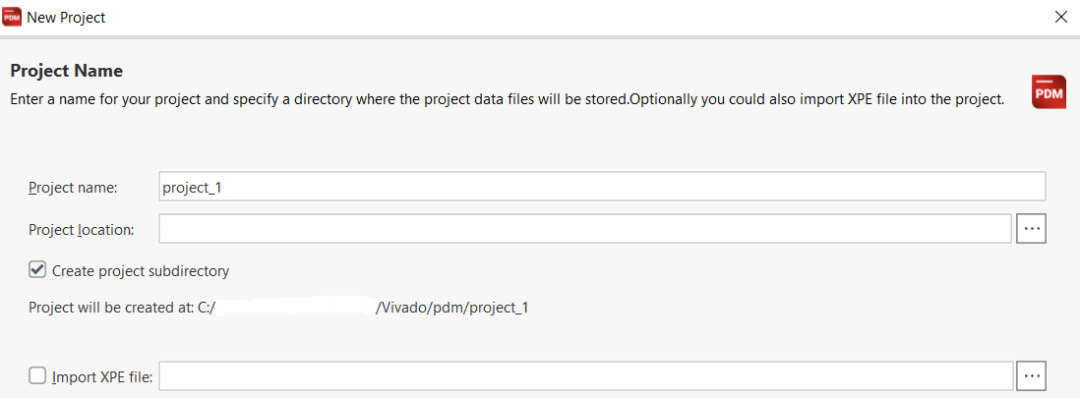

在发布Vivado 2022.2的同时,Xilinx推出了新一代功耗评估工具:PDM(Power Designer Manager)。这里我们首先介绍一下它与XPE(Xilinx Power Estimator)的主要差异。
Lauren的FPGA
2022/12/21
1.4K0
新一代功耗评估工具PDM
UltraScale时钟资源和时钟管理模块
图2.1和2.2给出了UltraScale结构的时钟结构。从图中可以看出,基本的结构是由表示分段时钟行和列的CR块构成的CR以一个单元的方式排列,从而构造出行和列。每个CR包含切片、DSP、36KB的BRAM。在每个CR中,所包含这些资源的数目在行方向上可能不同,但是在垂直方向上是一样的。每个CR的高度是60个CLB、24个DSP和12个BRAM,从而为元器件构建了这些资源的列。
碎碎思
2021/09/07
3K0
FPGA中降低时钟skew的几种方法
在时序报告中,会显示出clock path skew,如果时钟偏移超过0.5ns,就需要额外关注了。
猫叔Rex
2024/03/20
4690
FPGA中降低时钟skew的几种方法
Vivadoz中增量编译与设计锁定
所谓增量实现,更严格地讲是增量布局和增量布线。它是在设计改动较小的情形下参考原始设计的布局、布线结果,将其中未改动的模块、引脚和网线等直接复用,而对发生改变的部分重新布局、布线。这样做的好处是显而易见的,即节省运行时间,能提高再次布局、布线结果的可预测性,并有助于时序收敛。
碎碎思
2021/01/28
9090
9个关于SSI芯片的必知问题
SSI是Stacked Silicon Interconnect的缩写。SSI芯片其实就是我们通常所说的多die芯片。其基本结构如下图所示。可以看到SSI芯片的基本单元是SLR(Super Logic Region),也就是我们所说的die。SLR之间通过Interposer“粘合”在一起。每个SLR可看做一片小规模FPGA。
Lauren的FPGA
2019/10/30
4.6K1
​Xilinx UltraScale 介绍与产品选型
Xilinx 全新 16 纳米及 20 纳米 UltraScale™ 系列基于首款架构,不仅覆盖从平面到 FinFET 技术乃至更高技术的多个节点,同时还可从单片 IC 扩展至 3D IC。在 20 纳米技术领域,Xilinx 推出了首款 ASIC-Class 架构,不仅支持数百 Gb 级的系统性能,在全线路速度下支持智能处理,而且还可扩展至 Tb 和 Tf 级别。在 16 纳米工艺方面,UltraScale+ 系列将全新存储器、3D-on-3D 和多处理 SoC (MPSoC) 技术进行完美结合,可实现领先一代的价值。
FPGA开源工作室
2021/03/30
1.5K0
​Xilinx UltraScale 介绍与产品选型
针对UltraScale/UltraScale+芯片DFX应考虑的因素有哪些(1)
对于UltraScale/UltraScale+芯片,几乎FPGA内部所有组件都是可以部分可重配置的,这包括CLB中的查找表(LUT)、触发器(FF)、移位寄存器(采用LUT实现)、分布式RAM/ROM等,Block如BRAM、URAM、DSP、GT(高速收发器)、PCIe、CMAC、Interlaken MAC等,SYSMON(XADC和System Monitor),时钟单元如BUFG、MMCM和PLL等,I/O相关单元如ISERDES、OSERDES和IDELAYCTRL等。只有与配置相关组件必须在静态区,包括BSAN、CFG_IO_ACCESS、EFUSE_USR、ICAP、FRAME_ECC、MASTER_JTAG、STARTUP、和USR_ACCESS。
Lauren的FPGA
2023/12/17
4780
针对UltraScale/UltraScale+芯片DFX应考虑的因素有哪些(1)
FPGA时序优化之Reduce MUXF Mapping

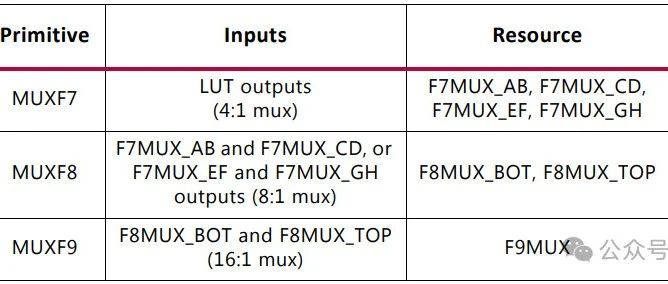

在介绍Reduce MUXF Mapping,我们需要知道什么是MUXF,这就得从UltraScale的CLB说起。
