组件功能
数据可视化组件，用于以图形方式展示结构化数据，支持柱状图、折线图和面积图等常见图表类型，适用于趋势分析、对比展示和统计汇总等场景。
基础用法
通过 type 指定图表类型，data 提供数据源，series 定义数据系列的展示方式，xAxis 用于配置横轴字段或显示规则。
注意：
为确保正常渲染，可采用以下方式：
1. 将 Chart 放置在具有固定尺寸的容器组件内（例如 Card 等）。
2. 直接为 Chart 设置 width 属性，使其拥有固定尺寸。
Template 示例：
<Card><ChartxAxis="month"data={[{ month: '1月', sales: 120 },{ month: '2月', sales: 200 },{ month: '3月', sales: 150 },]}series={[{ type: 'bar', dataKey: 'sales', label: '销售额', color: '#0052D9' },]}/></Card>
效果展示如下：
属性说明
属性名 | 类型 | 描述 | 默认值 |
data ★ | ChartDataRow[] | 图表数据数组 | - |
series ★ | SeriesConfig[] | 系列配置数组 | - |
xAxis ★ | string | XAxisConfig | X 轴配置或数据字段名 | - |
width | number | string | 图表宽度 | - |
size | number | string | 图表尺寸 | - |
minWidth | number | string | 最小宽度 | - |
maxWidth | number | string | 最大宽度 | - |
showTooltip | boolean | 显示提示框 | true |
showYAxis | boolean | 显示 Y 轴 | false |
showLegend | boolean | 显示图例 | true |
barGap | number | string | 柱状图间距 | - |
barCategoryGap | number | string | 柱状图分类间距 | - |
flex | number | string | Flex 值 | - |
aspectRatio | number | string | 宽高比 (如 16/9) | 4/3 |
注意：
★ 标记为必填属性。
尺寸说明
在容器内（有
data-w-container 属性的父元素）：图表宽度默认为 100%，自适应容器。不在容器内且未设置
width/size：图表宽度默认为 260px。高度控制：默认由
aspectRatio 决定（4:3）。ChartDataRow 类型
数据对象支持任意字段：
{[key: string]: any; // 如 date, Desktop, Mobile 等}
SeriesConfig 类型
每个系列配置通过
type 属性指定图表类型。如果所有系列类型相同，使用对应的图表容器；如果类型不同，则使用混合图表模式。柱状图系列：
{type: "bar";dataKey: string; // 数据字段名label?: string; // 系列标签color?: string; // 柱子颜色stack?: string; // 堆叠分组ID}
折线图系列：
{type: "line";dataKey: string;label?: string;color?: string;curveType?: CurveType; // 曲线类型}
面积图系列：
{type: "area";dataKey: string;label?: string;color?: string;curveType?: CurveType;stack?: string;}
XAxisConfig 对象
用于对 X 轴进行精细化控制。
属性名 | 类型 | 描述 | 默认值 |
dataKey ★ | string | 数据字段名 | - |
label | string | number | object | 坐标轴标签 | - |
type | "number" | "category" | 坐标轴类型 | "category" |
hide | boolean | 是否隐藏 | false |
angle | number | Tick 旋转角度 | - |
tickMargin | number | Tick 间距 | - |
allowDuplicatedCategory | boolean | 允许重复分类 | false |
CurveType 类型
折线图和面积图支持以下曲线类型：
"basis" - 基础曲线"linear" - 直线"natural" - 自然曲线"monotoneX" - X 轴单调曲线"monotoneY" - Y 轴单调曲线"step" - 阶梯曲线"stepBefore" - 前阶梯"stepAfter" - 后阶梯使用示例
柱状图
JSON 格式：
{"type": "Chart","chartType": "bar","xAxis": "month","data": [{ "month": "1月", "sales": 120, "profit": 80 },{ "month": "2月", "sales": 200, "profit": 150 }],"series": [{ "type": "bar", "dataKey": "sales", "label": "销售额", "color": "#0052D9" },{ "type": "bar", "dataKey": "profit", "label": "利润", "color": "#00A870" }]}
效果展示如下：

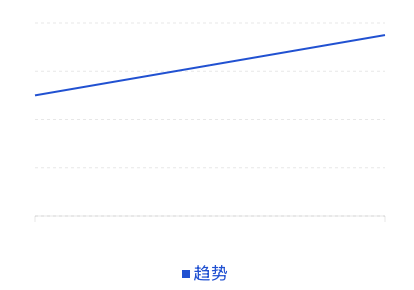

折线图
JSON 格式：
{"type": "Chart","chartType": "line","xAxis": "date","data": [{ "date": "2024-01", "value": 100 },{ "date": "2024-02", "value": 150 }],"series": [{"type": "line","dataKey": "value","label": "趋势","color": "#0052D9","curveType": "monotone"}]}
效果展示如下：

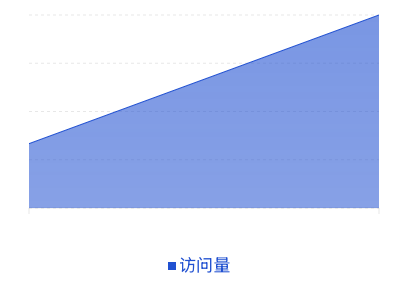

面积图
JSON 格式：
{"type": "Chart","chartType": "area","xAxis": "time","data": [{ "time": "00:00", "visitors": 100 },{ "time": "12:00", "visitors": 300 }],"series": [{"type": "area","dataKey": "visitors","label": "访问量","color": "#0052D9","curveType": "natural"}]}
效果展示如下：

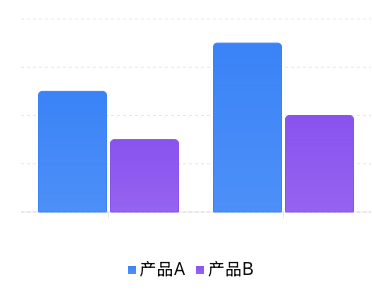

堆叠柱状图
JSON 格式：
{"type": "Chart","chartType": "bar","xAxis": "quarter","data": [{ "quarter": "Q1", "product1": 50, "product2": 30 },{ "quarter": "Q2", "product1": 70, "product2": 40 }],"series": [{ "type": "bar", "dataKey": "product1", "label": "产品A", "stack": "total" },{ "type": "bar", "dataKey": "product2", "label": "产品B", "stack": "total" }]}
效果展示如下：
