操作场景
Nginx 通过 stub_status 页面暴露了部分监控指标。Nginx Prometheus Exporter 会采集单个 Nginx 实例指标，并将其转化为 Prometheus 可用的监控数据， 最终通过 HTTP 协议暴露给 Prometheus 服务进行采集。我们可以通过 Exporter 上报重点关注的监控指标，用于异常报警和大盘展示。
前提条件
开启 NGINX stub_status 功能
说明：
1. 下述例子为 Nginx 部署在容器服务中，其他部署方式登录及配置修改方式进行对应调整即可。
2. 容器服务相关操作可参见 容器服务 相关文档。
因为 Nginx Prometheus Exporter 是通过 Nginx 的 stub_status 模块对其进行监控，所以需要确保 Nginx 服务打开了 stub_status 模块，具体步骤如下：
1. 登录 容器服务控制台。
2. 在左侧菜单栏中单击集群，找到业务 Nginx 服务所在集群，进入集群，找到业务 Nginx 服务。
3. 登录到业务 Nginx 服务，执行以下命令检查 Nginx 是否已经开启了该模块：
nginx -V 2>&1 | grep -o with-http_stub_status_module
如果在终端中输出 with-http_stub_status_module ，则说明 Nginx 已启用 stub_status 模块。
如果未输出任何结果，则可以使用 --with-http_stub_status_module 参数从源码重新配置编译一个 Nginx。示例如下：
./configure \\
… \\     ## 之前编译nginx所需的命令
--with-http_stub_status_module
make
sudo make install
4. 若未添加 Nginx 服务相关 ConfigMap，可登录到业务 Nginx 服务，将配置目录（官方镜像为 /etc/nginx/conf.d ）下的 default.conf 配置信息进行拷贝，创建 ConfigMap，将配置信息添加到该 ConfigMap 中，ConfigMap 相关操作指引见 ConfigMap 管理。
5. 确认 stub_status 模块启用之后，在 ConfigMap 的default.conf 中添加如下配置。示例如下：
server {
 listen 8080;  # 根据业务情况进行调整
 listen [::]:8080; # 根据业务情况进行调整
 server_name localhost; # 根据业务情况进行调整
 location = /stub_status { # 具体路径可根据业务情况进行调整
     stub_status;
 }
}
ConfigMap 中配置示例如下：
﻿
﻿
﻿
6. 配置修改完成之后，找到业务 Nginx 服务，点击更多 > 重新部署，完成配置的重新加载。非容器服务环境重加载命令：
nginx -t
nginx -s reload
7. 完成上述步骤之后，登录业务 Nginx 服务，执行如下命令，即可查看 Nginx 上次启动后工作状态的统计结果。
curl http://localhost:8080/stub_status  ## 根据配置文件中配置内容进行相应调整
Active connections: 45
server accepts handled requests
1056958 1156958 4491319
Reading: 0 Writing: 25 Waiting : 7
接入方式
方式一：一键安装(推荐)
操作步骤
1. 登录 Prometheus 监控服务控制台。
2. 在实例列表中，选择对应的 Prometheus 实例。
3. 进入实例详情页，选择数据采集 > 集成中心。
4. 在集成中心搜索 Nginx，找到后单击它即会弹出一个安装窗口。

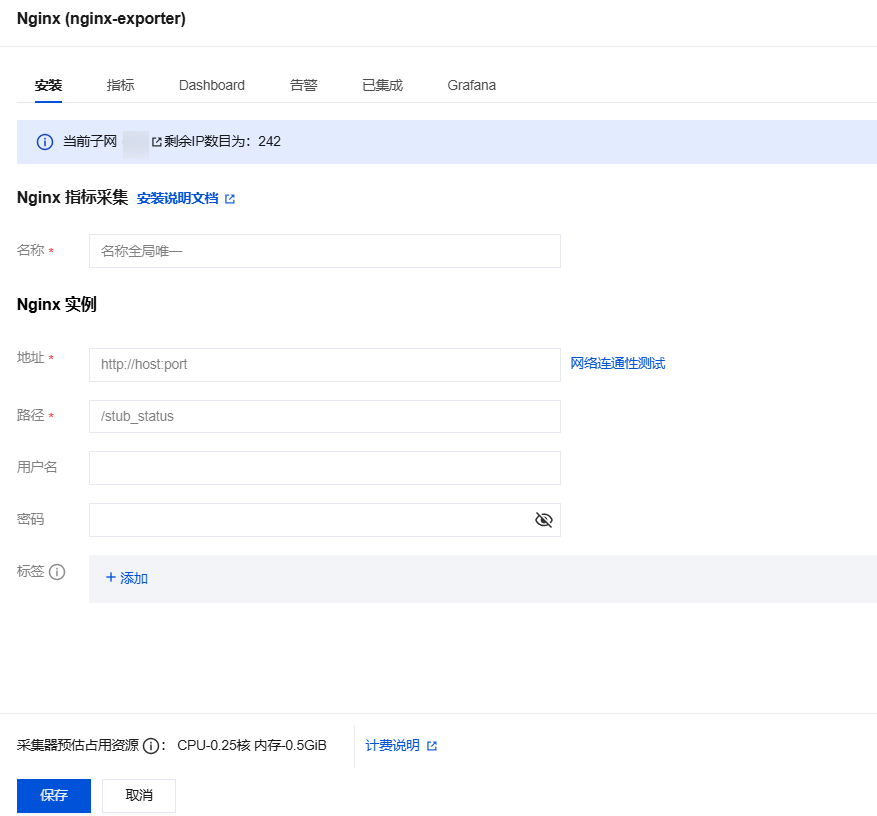

5. 在弹出窗口的安装页面，填写指标采集名称、地址、路径等信息，并单击保存。
﻿
﻿
﻿
配置说明
参数
说明
名称
集成名称，命名规范如下：
名称具有唯一性。
名称需要符合下面的正则：'^[a-z0-9]([-a-z0-9]*[a-z0-9])?(\\.[a-z0-9]([-a-z0-9]*[a-z0-9])?)*$'。
地址
Nginx 服务的连接地址。
路径
Nginx 服务的服务状态路径，在配置中指定
用户名
Nginx 服务 HTTP 验证用的用户名称。
密码
Nginx 服务 HTTP 验证用的密码。
标签
给指标添加自定义 Label。
方式二：自定义安装
说明：
为了方便安装管理 Exporter，推荐使用腾讯云 容器服务 来统一管理。
前提条件
在 Prometheus 实例对应地域及私有网络（VPC）下，创建腾讯云容器服务 Kubernetes 集群，并为集群创建 命名空间。
在 Prometheus 监控服务控制台 > 选择对应的 Prometheus 实例 > 数据采集 > 集成容器服务中找到对应容器集群完成关联集群操作。可参见指引 关联集群。
操作步骤
步骤一：Exporter 部署
1. 登录 容器服务控制台。
2. 在左侧菜单栏中单击集群。
3. 单击需要获取集群访问凭证的集群 ID/名称，进入该集群的管理页面。
4. 执行以下 部署 Nginx Exporter > 验证 步骤完成 Exporter 部署。
步骤二：部署 Nginx Exporter
1. 在左侧菜单中选择工作负载 > Deployment，进入 Deployment 页面。
2. 在页面右上角单击 YAML 创建资源，创建 YAML 配置，选择对应的命名空间来进行部署服务，可以通过控制台的方式创建。如下以 YAML 的方式部署 Exporter， 配置示例如下：
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    k8s-app: nginx-exporter  # 根据业务需要调整成对应的名称，建议加上 Nginx 实例的信息
  name: nginx-exporter  # 根据业务需要调整成对应的名称，建议加上 Nginx 实例的信息
  namespace: nginx-demo  # 根据业务需要调整成对应的命名空间
spec:
  replicas: 1
  selector:
    matchLabels:
      k8s-app: nginx-exporter  # 根据业务需要调整成对应的名称，建议加上 Nginx 实例的信息
  template:
    metadata:
      labels:
        k8s-app: nginx-exporter  # 根据业务需要调整成对应的名称，建议加上 Nginx 实例的信息
    spec:
      containers:
      - args:
        - --web.listen-address=:8080
        - --nginx.scrape-uri=http://127.0.0.1:8080/stub_status  # 根据业务需要调整成 Nginx 实例对应地址
        image: ccr.ccs.tencentyun.com/rig-agent/common-image:nginx-exporter-v1.1.0
        name: nginx-exporter
        ports:
        - containerPort: 9113
          name: metric-port
        terminationMessagePath: /dev/termination-log
        terminationMessagePolicy: File
      dnsPolicy: ClusterFirst
      imagePullSecrets:
      - name: qcloudregistrykey
      restartPolicy: Always
      schedulerName: default-scheduler
      securityContext: {}
      terminationGracePeriodSeconds: 30
﻿
验证
1. 在 Deployment 页面单击上述步骤创建的 Deployment，进入 Deployment 管理页面。
2. 单击日志页签，可以查看到 Exporter 成功启动并暴露对应的访问地址，如下图所示：
﻿
﻿
﻿
3. 单击 Pod 管理页签进入 Pod 页面。
4. 在右侧的操作项下单击远程登录，即可登录 Pod，在命令行窗口中执行以下 wget 命令对应 Exporter 暴露的地址，可以正常得到对应的 Nginx 指标。如发现未能得到对应的数据，请检查连接串是否正确，具体如下：
wget -qO- http://localhost:8080/metrics
执行结果如下图所示：
﻿
﻿
﻿
步骤四：添加采集任务
1. 登录 腾讯云可观测平台 Prometheus 控制台，选择对应 Prometheus 实例进入管理页面。
2. 单击数据采集 > 集成容器服务，选择已经关联的集群，通过数据采集配置 > 新建自定义监控 > YAML 编辑来添加采集配置。
3. 通过服务发现添加 PodMonitors 来定义 Prometheus 抓取任务，YAML 配置示例如下：
  apiVersion: monitoring.coreos.com/v1
  kind: PodMonitor
  metadata:
    name: nginx-exporter  # 填写一个唯一名称
    namespace: cm-prometheus  # 按量实例: 集群的 namesapce; 包年包月实例(已停止售卖): namespace 固定，不要修改
  spec:
    podMetricsEndpoints:
    - interval: 30s
      port: metric-port    # 填写pod yaml中Prometheus Exporter对应的Port的Name
      path: /metrics  # 填写Prometheus Exporter对应的Path的值，不填默认/metrics
      relabelings:
      - action: replace
        sourceLabels:
        - instance
        regex: (.*)
        targetLabel: instance
        replacement: 'crs-xxxxxx' # 调整成对应的 Nginx 实例信息
    namespaceSelector:   # 选择要监控pod所在的namespace
      matchNames:
      - nginx-demo
    selector:  # 填写要监控pod的Label值，以定位目标pod
      matchLabels:
        k8s-app: nginx-exporter
﻿
查看监控
前提条件
Prometheus 实例已绑定 Grafana 实例。
操作步骤
1. 登录 腾讯云可观测平台 Prometheus 控制台，选择对应 Prometheus 实例进入管理页面。
2. 在实例基本信息页面，找到绑定的 grafana 地址，打开并登录，然后在 middleware 文件夹中找到 nginx 实例监控面板，查看实例相关监控数据，如下图所示：
﻿
﻿
﻿
配置告警
腾讯云 Prometheus 托管服务支持告警配置，可根据业务实际的情况来添加告警策略。详情请参见 新建告警策略。
附录：Nginx Exporter 采集参数说明
全局配置参数
名称
描述
web.telemetry-path
指标暴露路径，默认 /metrics。
nginx.scrape-uri
nginx 指标抓取 url，默认 http://127.0.0.1:8080/stub_status。
[no-]nginx.plus
是否启用 NGINX Plus，默认是启用的。
[no-]nginx.ssl-verify
是否验证 ssl 证书。
nginx.ssl-ca-cert
ssl 证书路径。
nginx.ssl-client-cert
ssl 证书路径。
nginx.ssl-client-key
ssl 证书路径。
nginx.timeout
nginx 指标抓取超时。
prometheus.const-label
将在每个指标中使用的标签。格式为 label=value，允许重复多次。
[no-]web.systemd-socket
使用 systemd 套接字监听器代替端口监听器（仅限 Linux）。
web.listen-address
监听地址，默认：9113。
web.config.file
配置文件的路径，可以启用 TLS 或身份验证（实验性参数）。
log.level
日志级别，默认 info。
log.format
日志消息的输出格式，取值范围：[logfmt，json]，默认 logfmt。
version
打印版本信息。

参数	说明
名称	集成名称，命名规范如下：名称具有唯一性。名称需要符合下面的正则：'^[a-z0-9]([-a-z0-9][a-z0-9])?(\\.[a-z0-9]([-a-z0-9][a-z0-9])?)*$'。
地址	Nginx 服务的连接地址。
路径	Nginx 服务的服务状态路径，在配置中指定
用户名	Nginx 服务 HTTP 验证用的用户名称。
密码	Nginx 服务 HTTP 验证用的密码。
标签	给指标添加自定义 Label。

名称	描述
web.telemetry-path	指标暴露路径，默认 `/metrics`。
nginx.scrape-uri	nginx 指标抓取 url，默认 `http://127.0.0.1:8080/stub_status`。
[no-]nginx.plus	是否启用 NGINX Plus，默认是启用的。
[no-]nginx.ssl-verify	是否验证 ssl 证书。
nginx.ssl-ca-cert	ssl 证书路径。
nginx.ssl-client-cert	ssl 证书路径。
nginx.ssl-client-key	ssl 证书路径。
nginx.timeout	nginx 指标抓取超时。
prometheus.const-label	将在每个指标中使用的标签。格式为 label=value，允许重复多次。
[no-]web.systemd-socket	使用 systemd 套接字监听器代替端口监听器（仅限 Linux）。
web.listen-address	监听地址，默认：9113。
web.config.file	配置文件的路径，可以启用 TLS 或身份验证（实验性参数）。
log.level	日志级别，默认 info。
log.format	日志消息的输出格式，取值范围：[logfmt，json]，默认 logfmt。
version	打印版本信息。
