CAD这6大标注功能你都会正确使用吗？教程来了

CAD标注对于工程图纸和设计文档至关重要，在进行CAD标注时，需要选择合适的标注样式，以确保标注的准确性和一致性。

但在使用CAD软件的过程中，有时候难免会遇到，因为操作不熟练，区分不开一些名称相近的功能，例如对齐标注、线性标注、角度标注等标注功能，到底有什么区别？分别在哪种场景下使用？

今天小编就以浩辰CAD看图王为例，好好跟大家科普一下这些常用的CAD标注功能 ！

1、启动【浩辰CAD看图王】手机版软件，打开图纸后点击标注菜单栏。

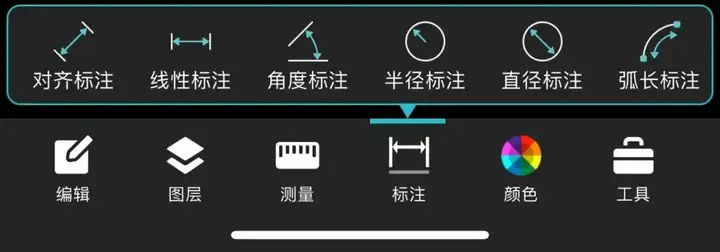

2、以下分别给大家介绍目前看图王手机版中的所有标注功能：

（1）对齐标注

对齐标注可以测量两点之间的直线距离。会根据测量对象的实际方向进行对齐。适用于测量倾斜或非水平线段。

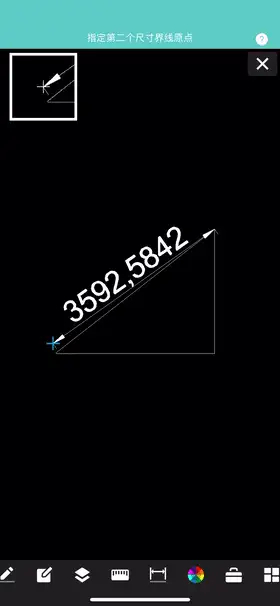

首先选择第一点，可以单指长按屏幕0.5秒，等出现捕捉框，根据捕捉点选择夹点，然后选择第二点。此时标注文字和箭头已经显示出来，点击箭头移动标注文字的位置。

（2）线性标注

线性标注的操作和对齐标注操作方法基本一致，但线性标注的测量结果是两点之间的水平距离。

（3）角度标注

当我们想要知道某一角度的时候，可以直接使用浩辰CAD看图王角度标注功能，不仅能测量出相应的角度，连同数值也能标注保存在图纸上。

点击需要测量角度的第一个端点，再点击定顶点，最后点击需要测量角度的第二个端点，角度标注就显示出来了，在角度标注上显示一个绿色的双向箭头，调整箭头可调整标注文字的位置即可。

（4）半径/直径标注

当我们想要知道圆形图形的半径或者直径的时候，可以直接使用浩辰CAD看图半径/直径标注功能，操作方式超级简单，仅需在圆形图上任意一点点击一下，即可显示并标注出结果。

（5）弧长标注

弧长标注对弧线段或者多段线圆弧线进行的批注，操作流程仅需点击弧线段上任意一点，即可显示。

（6）标注设置

有的用户反映标注的文字大小过大或者过小，比例等不合适，现在我们标注也可以进行设置啦，点击标注，进行标注设置，按需要设置即可。

如果你也有CAD标注方面的需求，可以使用CAD看图王进行体验哦。
