CAD绘图是什么?如何用CAD软件绘制一张图纸?

CAD 绘图是利用专用的计算机程序来生成精确的二维或三维图形的技术。这些图形可以用于描述物体的形状、尺寸、材料和其他属性,帮助设计师和工程师进行详细的设计和规划,广泛应用于建筑、机械、电气、土木等多个工程领域。。通过选择合适的 CAD 软件、遵循最佳实践和严格的质量控制,您可以创建高质量的 CAD 图纸,确保项目的顺利进行和成功实施。

浩辰CAD看图王不仅具备强大的图纸查看修改功能,还拥有丰富的绘制功能,可以满足各种工程、建筑、制造等领域的画图需求。下面小编就详细介绍下CAD看图王的绘图功能。

一、新建空白图纸

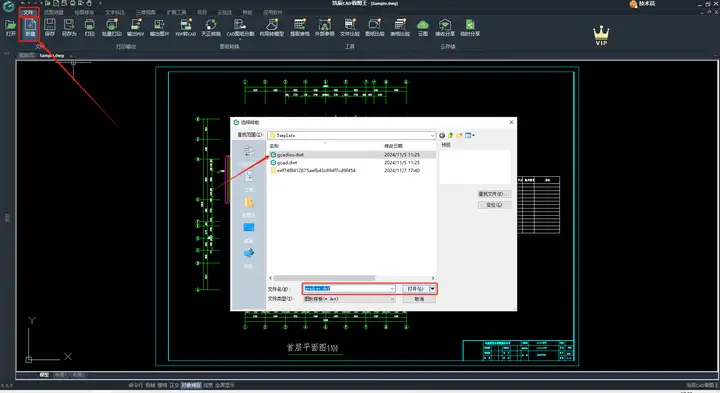

打开CAD看图王电脑版,点击左上角【文件】菜单,选择【新建】命令,在弹出的对话框中点击【新建图纸的按钮】,即可创建一个空白图形样板文件。

二、绘制图纸

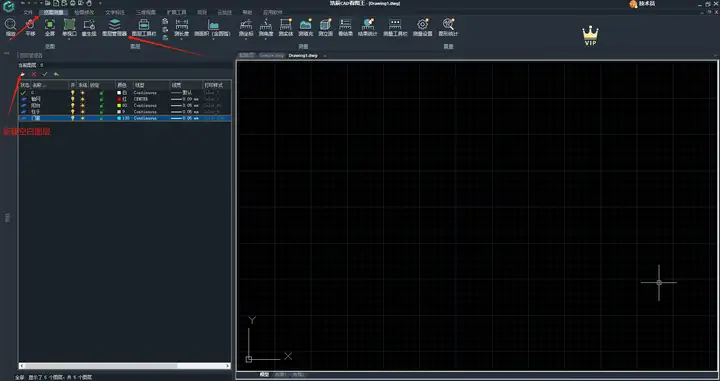

1、先通过览图测量下的图层管理器,来新建自己需要的图层;

2、点击绘图修改下的绘制功能菜单来选择自己需要的功能,通过切换图层来绘制出图形内容,如下图;

3、除了绘制功能,软件还提供了标注功能,可以对绘制好的图纸添加各种标注信息,以便于更好的理解和传达图形的含义,点击【文字标注】下的标注功能,即可在图形内标注尺寸;

此外,CAD看图王软件也提供了多种保存与导出格式,如DWG、DXF、PD等,可以让用户根据不同的需要来将图纸转换成不同的格式。

CAD看图王具备多种绘制功能,在满足于各种工程、建筑、制造领域画图需求的同时,也简化了这些功能的使用步骤,使用户可以轻松上手掌握这些功能,快速的绘制出各类专业的图纸,小伙伴们快动手试一试吧!
