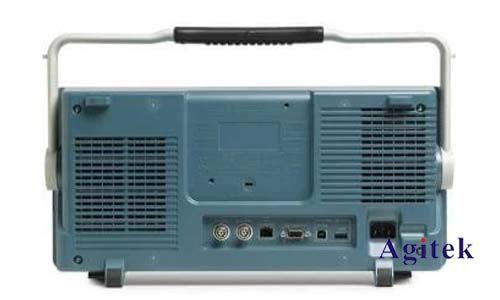

泰克MDO3014示波器在电路板故障诊断中的应用

泰克MDO3014混合域示波器凭借其强大的混合信号采集和分析能力，已成为电路板故障诊断中不可或缺的工具。其多功能性使其能够有效应对各种复杂的故障排查场景，显著提升诊断效率并降低维修成本。本文将探讨MDO3014示波器在电路板故障诊断中的具体应用，并分析其优势所在。

MDO3014示波器的核心优势在于其混合域特性。它同时具备高带宽的模拟通道和高速的数字逻辑分析功能。在电路板故障诊断中，这使得工程师能够同时观察模拟信号（如电压、电流）和数字信号（如时钟信号、数据总线）的行为，从而更全面地理解电路的运行状态。例如，在数字电路故障诊断中，工程师可以利用其逻辑分析功能捕捉数字信号的波形，快速定位错误的逻辑状态或时序问题。同时，借助模拟通道观察电源电压和关键节点的电压变化，可以进一步分析故障原因，例如电源纹波过大导致逻辑电路出现错误。这种同时观察模拟和数字信号的能力，大大缩短了故障诊断时间，避免了因信息不足而导致的误判。

此外，MDO3014示波器丰富的测量功能也为故障诊断提供了有力支持。其内置的自动测量功能可以快速、准确地测量各种信号参数，如电压、电流、频率、时间间隔等，并自动生成测量报告。这不仅减少了人工测量带来的误差，也提高了测量效率。一些高级的测量功能，如眼图分析、串扰分析等，则可以帮助工程师深入分析信号质量，找到信号完整性问题，进而精准定位故障点。对于高速数字电路，眼图分析可以清晰地展现信号的抖动和噪声情况，为解决信号完整性问题提供重要的参考依据。

MDO3014示波器还具备强大的触发功能。其灵活的触发方式，如边沿触发、脉冲宽度触发、逻辑触发等，能够精准地捕捉到电路中的异常事件。这对于诊断间歇性故障尤为重要，工程师可以通过设定特定的触发条件，只捕获故障发生时的信号波形，从而提高故障诊断的效率。

然而，MDO3014示波器并非万能的。其应用效果也取决于工程师的专业技能和经验。熟练掌握示波器的操作和分析方法，才能充分发挥其强大的功能，高效地进行电路板故障诊断。此外，在复杂的电路板诊断中，可能需要结合其他测试设备，例如逻辑分析仪、频谱分析仪等，才能全面分析问题。

总而言之，泰克MDO3014混合域示波器凭借其混合域特性、丰富的测量功能和强大的触发功能，在电路板故障诊断中发挥着重要作用。它能够帮助工程师更高效、更准确地定位和解决故障，从而缩短维修时间，降低维修成本，提高产品质量和可靠性。但其有效应用仍然需要工程师具备扎实的专业知识和丰富的实践经验。
