XB6-EC系列模块在SysMacStudio软件上“AL状态错误”故障排查详解

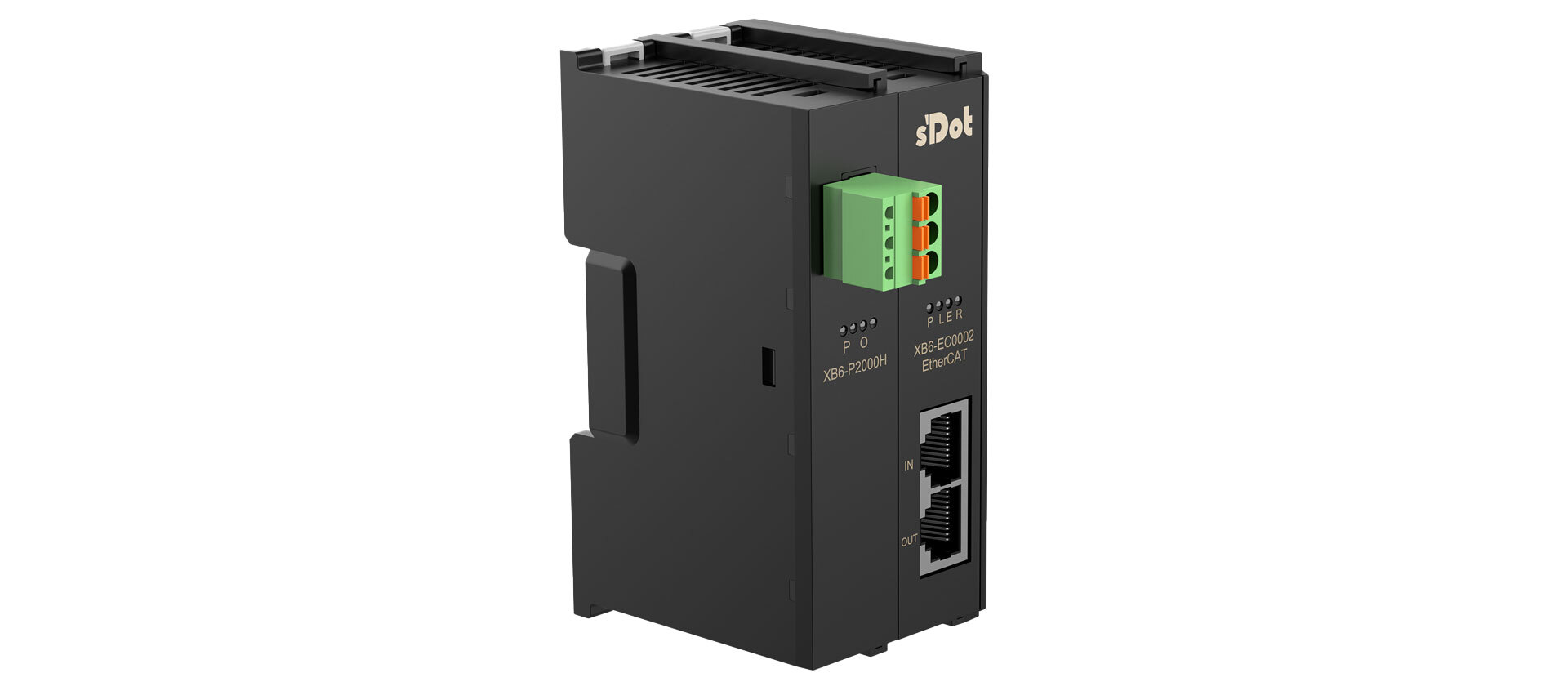

实点科技EtherCAT插片式I/O耦合器套件XB6-EC2002ST

实点科技XB6-EC系列模块基于EtherCAT协议的广泛应用，以产品出色的易用性及高性能，在工业自动化领域中应用丰富，包括食品医疗、3C、光伏半导体、锂电氢能、汽车等。

在用户使用XB6-EC系列模块的前期准备时，会使用欧姆龙SysMac Studio软件进行组态，但往往组态后会和实际安装存在偏差，通常会产生“AL状态错误”告警，本文将详解针对该现象的故障排查方法。

一、解告警信息确认

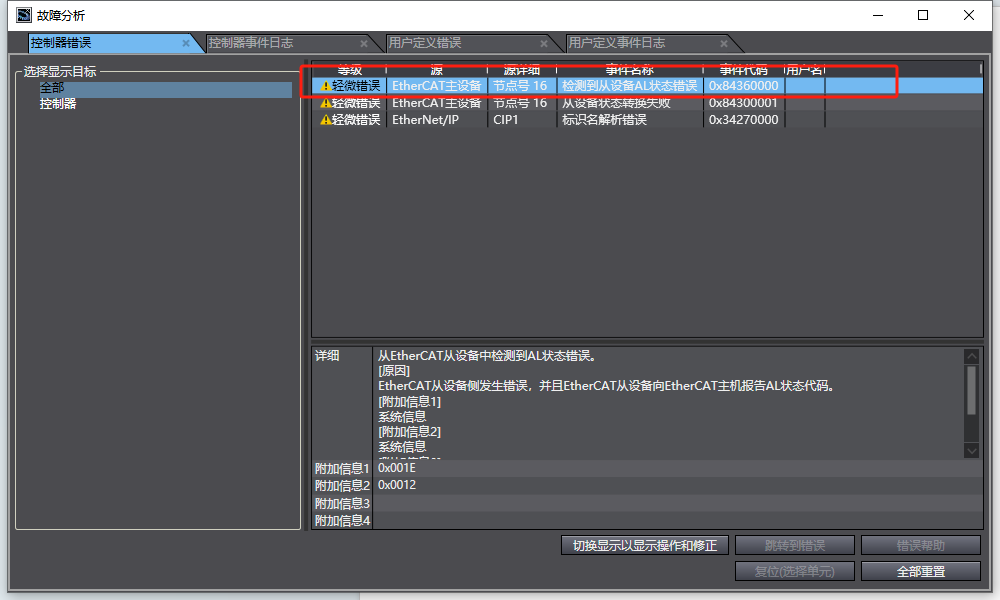

在欧姆龙软件中点击故障分析，在弹出的界面看到告警信息提示。如下图所示，从站告警“检测到从设备AL状态错误”。

二、告警原因分析

欧姆龙告警信息显示“检测到从设备AL状态错误”时，可能是以下原因：

1、软件中告警对应节点号耦合器组态的子模块型号和顺序与实际安装不符合

2、软件中告警对应节点耦合器实物安装不规范

三故障排查

在耦合器配置子模块界面右键选择“与实际模块比较并合并”，此时可以看到此耦合器能通讯到的子模块信息，涉及型号和顺序，先检查是否一致。

【例1】如下图所示，提示表明软件中组态与实际安装实物对比缺失了一个“XB6-DS521K”，此时只需要将缺失的模块点击“应用实际模块配置”添加即可。

【例2】如下图所示，提示表明软件中组态比实际安装实物多了一个“XB6-DS521K”。此时可能有两种情况：

（1）是否是软件组态中多组态了一个“XB6-DS521K”，如出现该情况，只需将多余的模块点击“应用实际模块配置”删除即可

（2）是否“XB6-DS521K”实际安装但没有被扫描到如出现该情况，则需检查实物安装，确认“XB6-DS521K”是否安装到位

以上就是实点科技XB6-EC系列模块在欧姆龙SysMac Studio软件上“AL状态错误”的故障排查详解介绍。如您有任何问题，欢迎来询，我们将竭诚为您服务!
