产品平直度测量方案

测量某轨道表面的平直度测量。本方案是采用3个LVDT位移传感器，测量轨道表面的两端和中间3个点的高度偏差，综合测量出产品平直度偏差。因为是比较测量，所以必须要标准平直度样件。具体步骤如下：

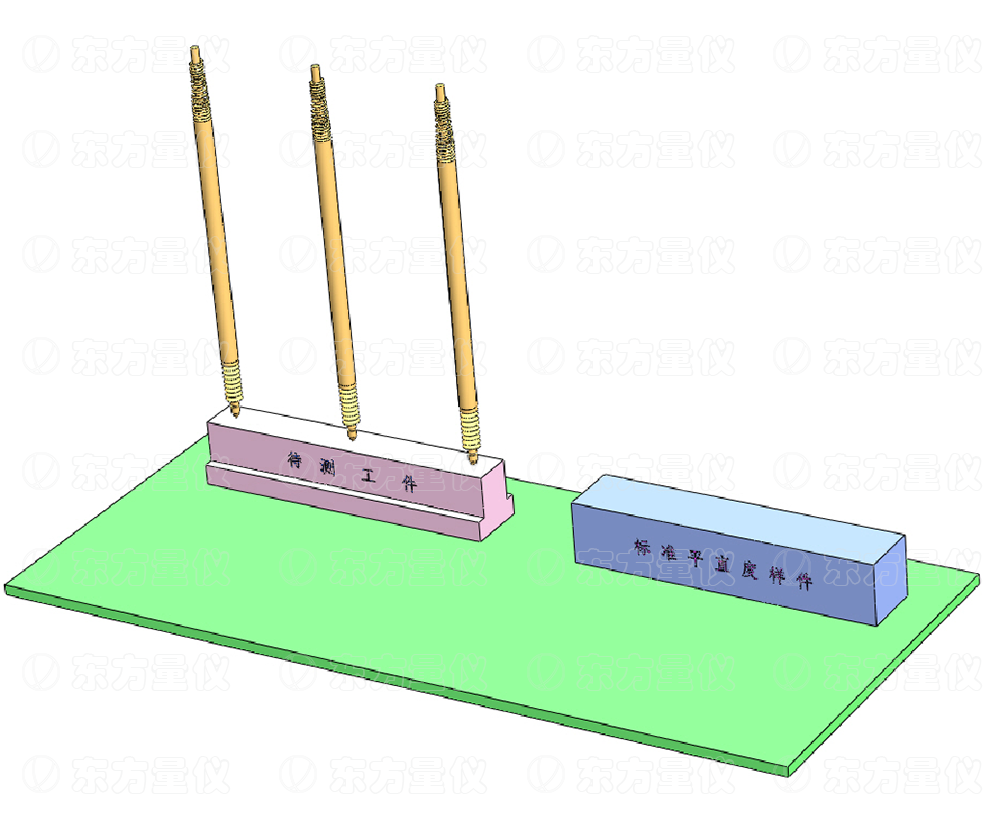

图1 测量产品示意图

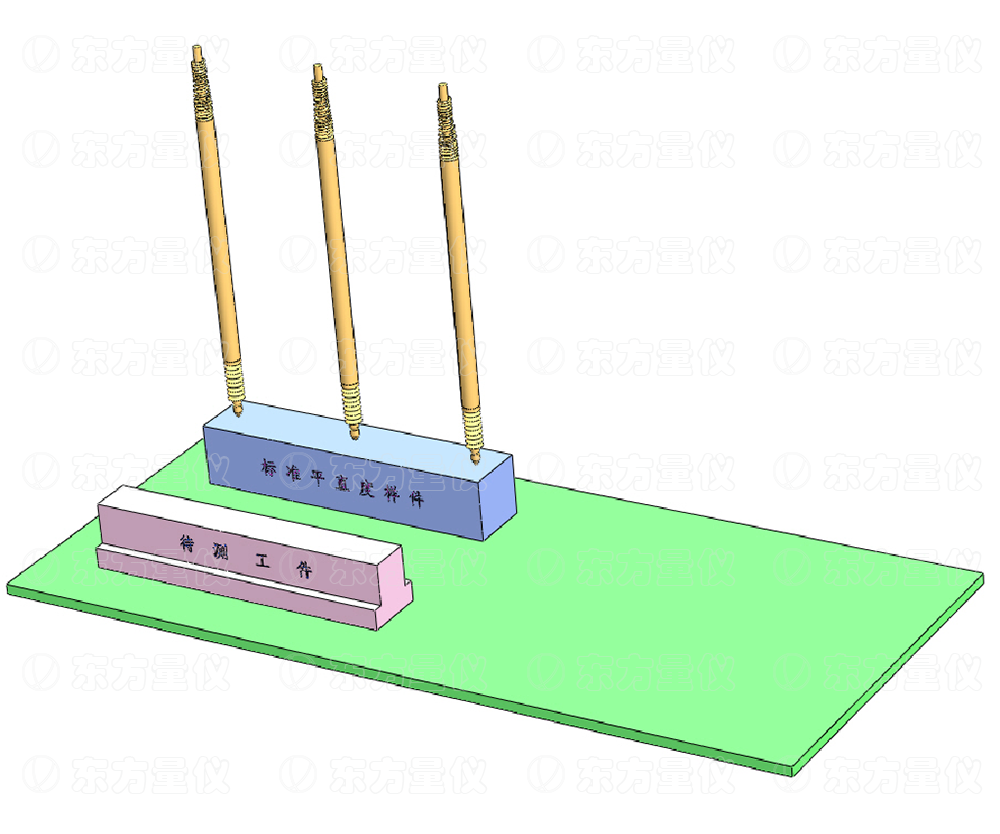

先放入标准样板，各传感器进入测量位置，对传感器及测量仪进行校准，传感器位置校定，测量仪表定零。然后传感器退回，取出标准样件，就可以开始测量工件了。

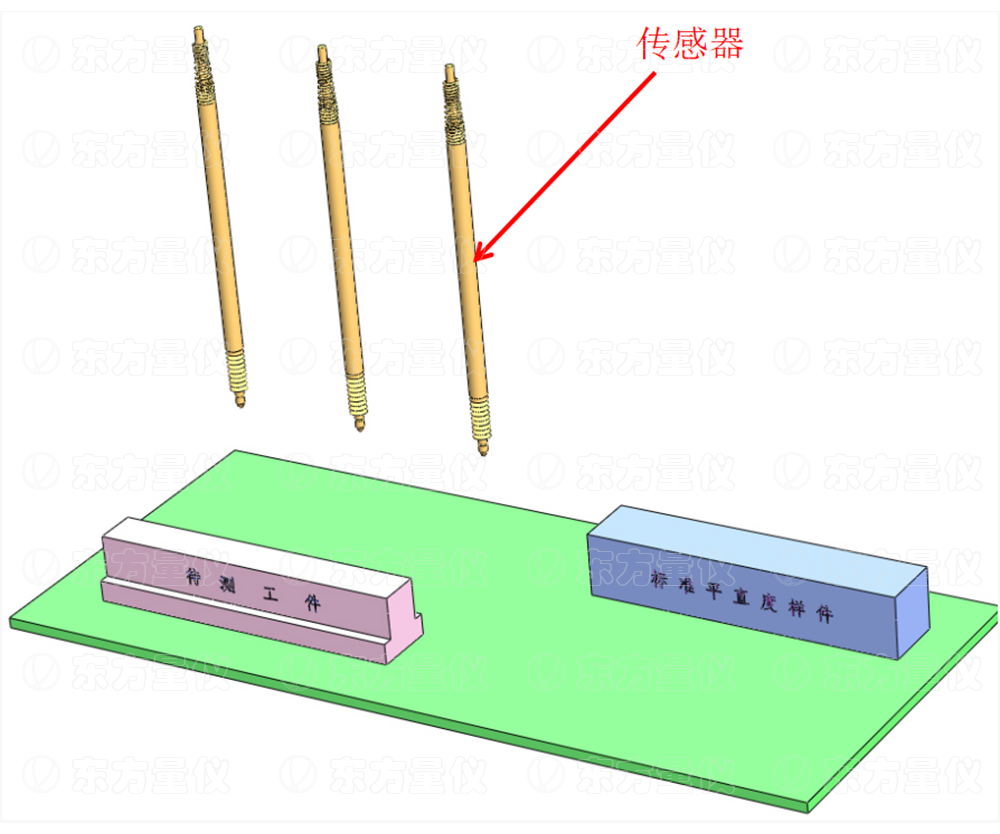

图2 测量方案示意图

放入待测工件，各传感器进入原先校定的测量位置，开始测量。平直度计算见下图：

图3 测量方案示意图

按图中所示，3个传感器按顺序依次记为1、2、3；为便于计算传感器3位于传感器1和2的正之间。读取每个传感器中的偏差值：分别记为T1、T2、T3；

那么该轨道平面在单位长度为L时的平直度误差为：T3-0.5*T1-0.5*T2

图4 测量方案示意图

本次测量方案中应用到的产品为笔式位移传感器与MD综合测量仪。笔式位移传感器，有效量程：±5mm，精度：1-2μm。MD综合测量仪是带有显示、运算、数据存储、反馈输出功能的综合测量仪。可以代替普通的量仪+PLC或者量仪+电脑的应用。

图5 笔式位移传感器

图6 MD综合测量仪

对于加工件的几何尺寸测量，比如高度、长度、厚度以及圆度、同心度、跳动度等，都可以采用位移传感器，结合信号处理放大器，对工件进行测量。测量的结果可以由电脑端SPC软件读取，以Excel格式保存，进行常规的统计分析，或者上传数据库等操作。
