什么是变频技术？

变频技术通过改变电力信号的频率来调节电动机、压缩机和其他电气设备的运行速度。在实际应用中，变频器是变频技术的核心装置，而脉冲宽度调制（PWM）技术和正弦波脉宽调制（SPWM）技术是实现变频器控制的重要手段。

1、PWM调制技术

首先，让我们来了解一下PWM调制技术。PWM调制技术通过控制脉冲信号的宽度，实现对输出电压的调节。在变频技术中，PWM被广泛应用于变频器中，以控制电动机的速度和转矩输出。通过改变脉冲信号的占空比（脉冲宽度与周期之比），可以实现对电动机的精确控制。当需要增大输出电压时，增加脉冲信号的宽度；当需要减小输出电压时，减小脉冲信号的宽度。这种方式使得电动机可以在不同负载条件下保持稳定的转速和扭矩输出。同时，PWM调制技术还具有响应快、控制精度高、效率高等优点，被广泛应用于各种电力控制系统中。PWM调制波形如图1所示：

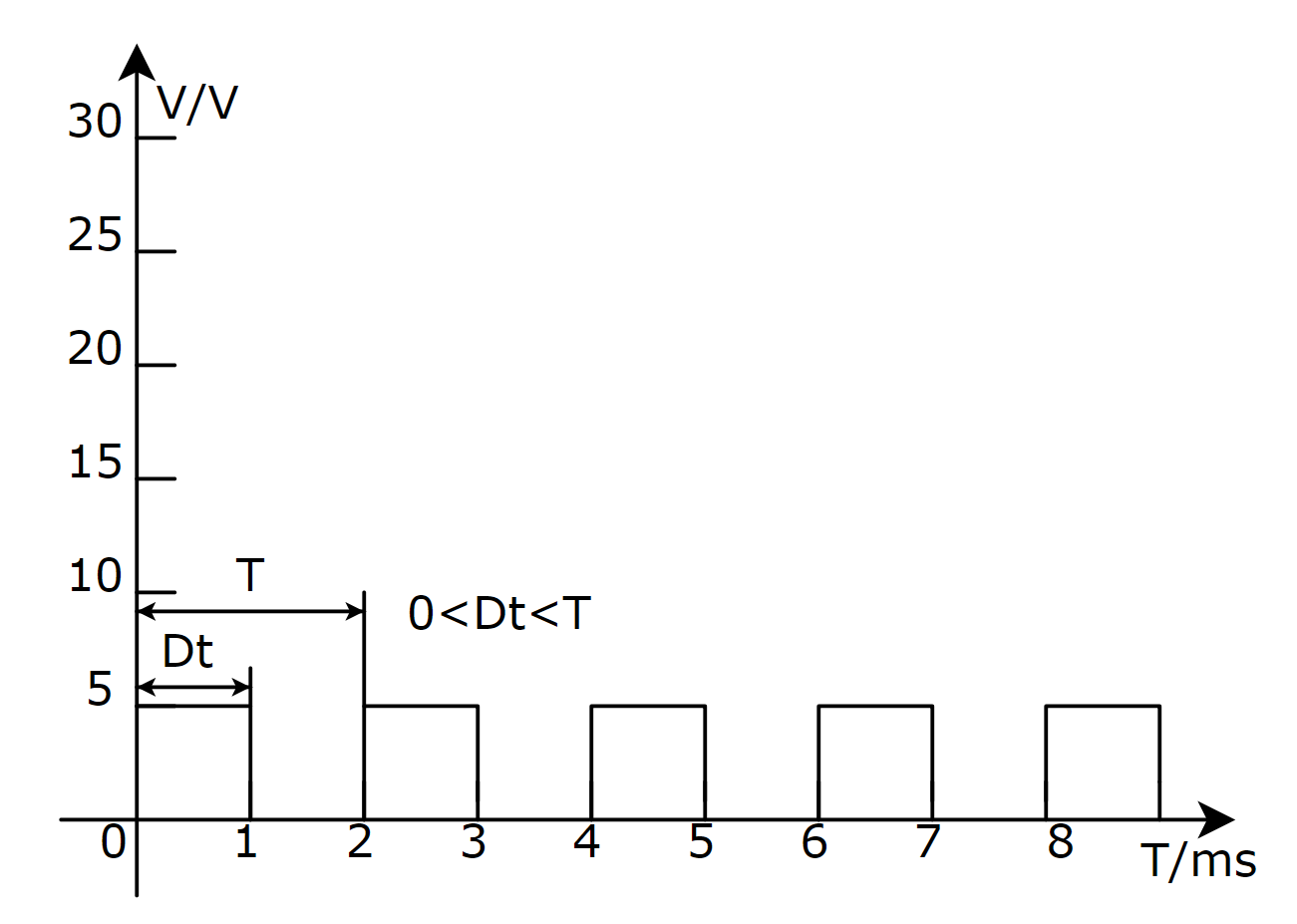

图1 PWM调制波形

PWM技术具有以下优点：

高效性：由于PWM技术可以通过调整脉冲宽度来控制电机的输出电压和频率，因此可以实现电机在不同负载条件下的高效运行。通过减小电机额定电压，PWM技术可以降低电机的功耗，提高整体效率。

精确控制：PWM技术具有响应速度快、控制精度高的特点。通过微调脉冲宽度和周期，可以实现对电机转速和扭矩的精确调节，满足不同应用的需求。

减少机械冲击：PWM技术可以实现电机的软启动和软停止，减少了机械系统的冲击和磨损，延长了设备的使用寿命。

尽管PWM技术具有许多优点，但也存在一些局限性：

谐波问题：PWM技术在产生脉冲信号时会引入谐波成分，可能对电力网络和其他设备造成干扰。为了减少谐波，需要采取滤波和抑制措施，增加了系统的复杂性和成本。

开关损耗：PWM技术使用高频开关装置，开关的频繁操作会产生开关损耗。这些损耗会转化为热能，需要适当的散热系统来冷却电路。

EMI干扰：由于高频开关操作，PWM技术可能会产生电磁干扰（EMI），对周围的电子设备和无线通信系统造成干扰。

2、SPWM调制技术

另一种常见的调制技术是SPWM调制技术。SPWM调制技术通过产生与所需输出正弦波相近的三角波和参考正弦波，实现对电压的调制。在变频器中，SPWM调制技术被广泛应用于产生电源电压，以控制电动机的转速和输出功率。它通过比较三角波和参考正弦波的相位差，确定每个时刻脉冲信号的宽度。通过调整相位差的大小，可以实现对输出电压的精确调节。SPWM调制技术具有输出波形质量好、谐波含量低等优点，被广泛应用于高精度的电力控制系统中。SPWM调制的正弦波半波波形如图2所示：

图2 SPWM调制正弦波半波

SPWM技术具有以下优点：

输出波形质量高：SPWM技术可以生成类似于正弦波的输出波形，具有较低的谐波含量和较好的波形质量。这有助于减少电机和其他设备中的谐波损耗，提高系统的工作效率和稳定性。

控制精度高：SPWM技术可以实现对电机输出信号的精确控制。通过调整参考正弦波和三角波之间的相位差，可以微调每个脉冲的宽度，从而实现对电机转速和扭矩的精确调节。

低噪声：由于SPWM技术可以生成平滑的输出波形，电机运行时产生的噪声较低。这对于对噪声要求较高的应用场景非常重要，如音频设备和精密仪器。

尽管SPWM技术具有许多优点，同样也存在一些局限性：

系统复杂性高：SPWM技术需要生成参考正弦波和三角波，并进行相位差比较和脉冲宽度调节。这需要复杂的电路和算法，增加了系统的复杂性和成本。

谐波问题：虽然SPWM技术可以减少谐波含量，但仍可能存在低频谐波。这需要通过滤波和其他补偿措施来降低谐波的影响。

对开关器件要求高：SPWM技术使用开关器件来实现脉冲宽度调节，这要求开关器件具有快速的开关速度和低开关损耗。

PWM调制技术和SPWM调制技术在变频技术中的应用，使得我们能够实现对电动机的精确控制，提高系统的效率和可靠性。这些技术的应用不仅在家庭空调、电梯、水泵等日常生活中发挥着重要作用，也在工业领域中推动着生产效率的提升。例如，在工业生产中，通过PWM调制技术和SPWM调制技术的应用，可以实现对电动机的软启动和软停止，减少机械冲击，延长设备的使用寿命。同时，精确的电动机控制也能够提高工艺过程的精度和稳定性，提高产品的质量。
