cad怎么拉伸矩形改变其大小-拉伸命令正确使用方法

在CAD中，有多种方式可以绘制矩形，比如通过“矩形”命令或通过绘制直线和弧线来完成，而如果需要拉伸矩形，则需要使用“拉伸”命令。本期小编分享的教程就具体介绍了cad怎么拉伸矩形改变其大小方法，手把手教你拉伸命令正确的使用。

cad怎么拉伸矩形改变其大小：

今天本文就用【风云CAD编辑器】、【Autocad】、【CorelCAD】三款软件详细演示拉伸命令的使用。

一、【风云CAD编辑器】

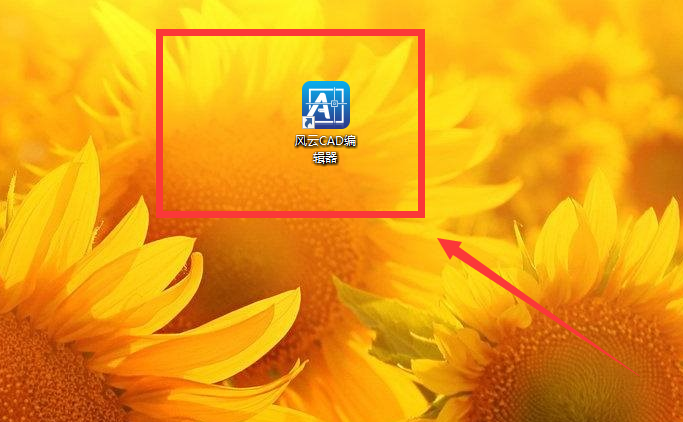

第一步、首先，打开【风云CAD编辑器】软件，进入绘图区，先绘制一个矩形。

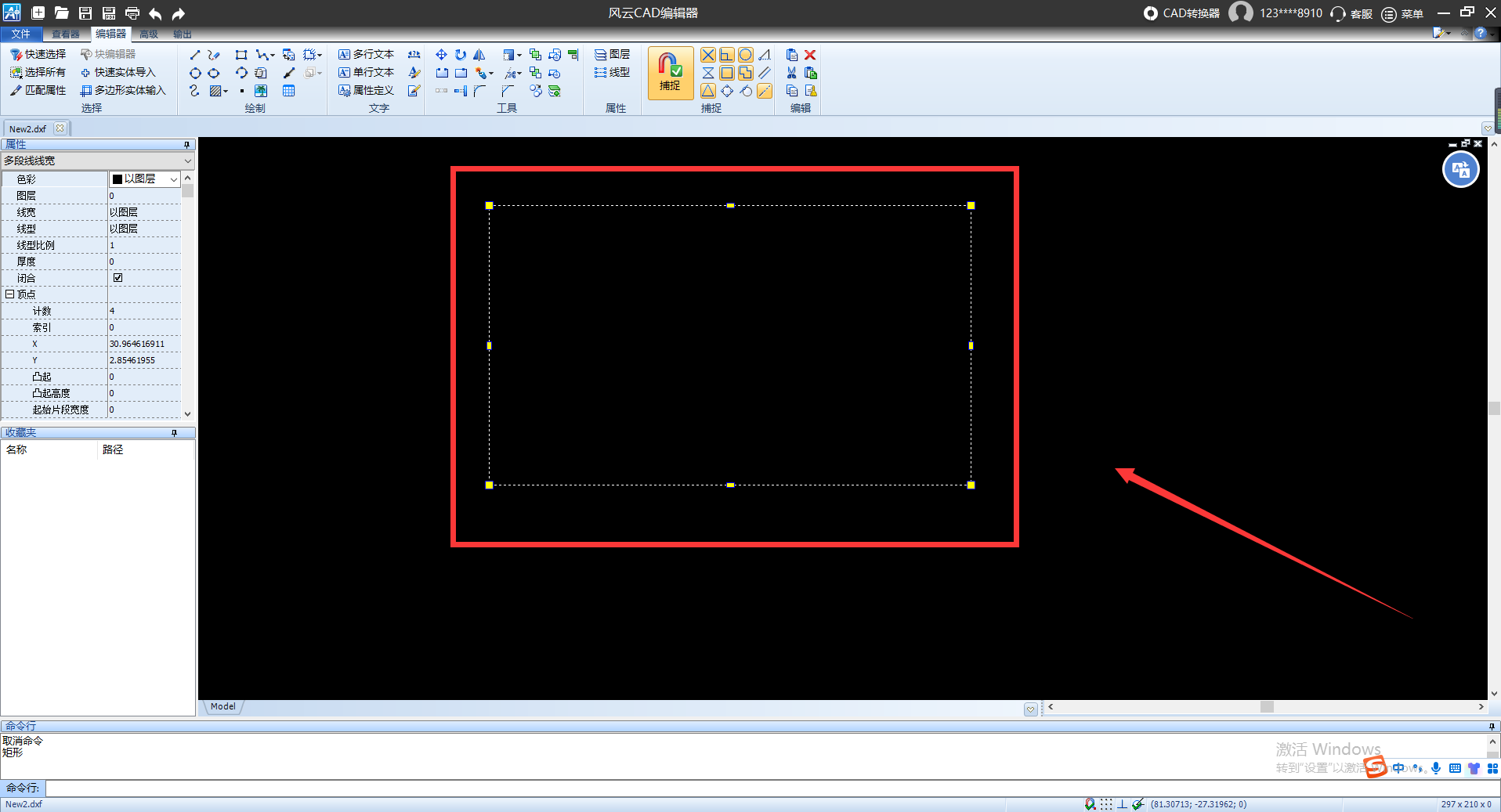

第二步、点击选择要拉伸的矩形。

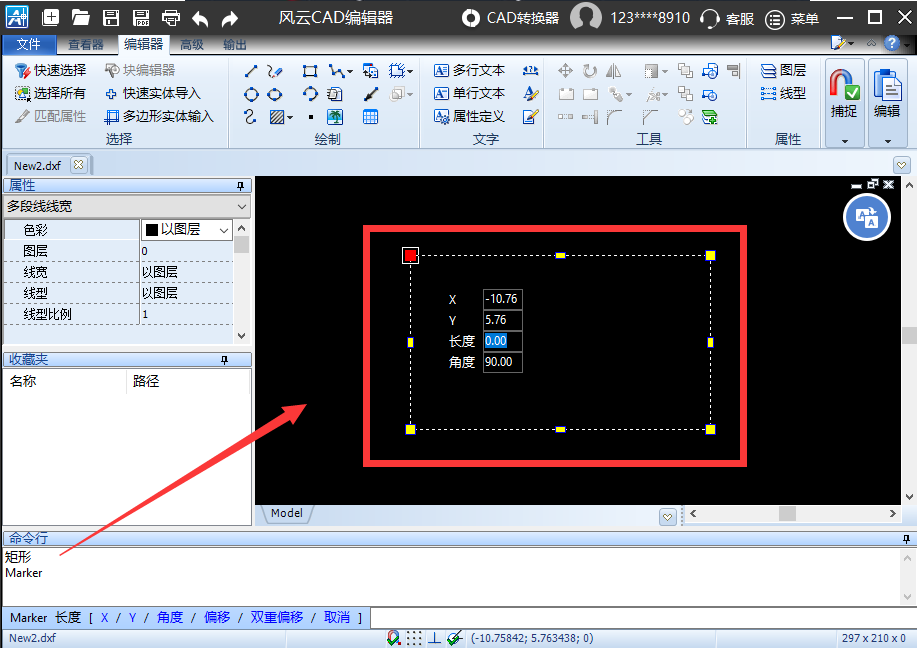

第三步、然后，在弹出对话框中选择【拉伸定点】，接着鼠标上下拉动，就可以改变图形大小了。

第四步、也可以根据图纸需求设定要拉伸的长度。

二、【Autocad】

第一步、打开【Autocad】软件，绘制好下面的图形。

第二步、点击拉伸工具，或是输入STRETCH命令后，空格。

第三步、然后从右上角，向左下角，进行框选。

第四步、选择指定基点为端点，空格。

第五步、然后向右移动，输入50的等距，空格。

第六步、这样就完成了cad矩形的拉伸。

三、【CorelCAD】

第一步、打开【CorelCAD】软件，画一个长200，宽100的矩形，并标注尺寸。

第二步、命令行输入“Stretch”，回车，指定选择对象，按住鼠标从右往左选择，选择需要延伸的部分。

第三步、选定后，回车，指定矩形右边的中心点为基点。

第四步、提示指定输入第二点，命令行输入200，将鼠标放在中点平行参照线上，回车，矩形就由原来的200，水平延伸为400。

第五步、如果使用拉伸命令，选择的是图形整体，在执行拉伸命令时，整个图形会移动，效果同执行MOVE命令。

以上就是CAD中有关拉伸矩形的操作教程，是不是很简单呢？还不会的小伙伴可以参考上面教程多加操作练习，希望这篇教程的解答能对大家有所帮助。想了解更多有关CAD的操作技巧的朋友记得持续关注作者哦! ！！
