射出压缩成型模型的压缩设定页签 (Compression Tab for ICM)

加工精灵提供射出压缩成型项目压缩设定页签 (Compression tab)。页签分为四部分，涵盖一般压缩设定、压缩起始切换点 (Compression Switch)、压缩速度(Compression Speed) 和压缩力 (Compression Force)。

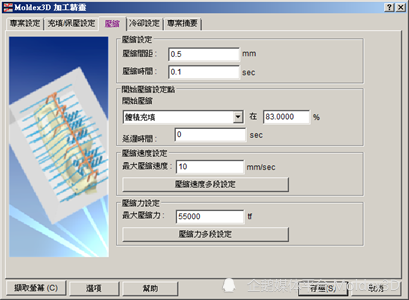

射出压缩设定页签

>压缩设定 (Compression Settings)

•压缩间距 (Compression Gap)

射出压缩成型过程中，模具会打开并保持一个间距供稍后压缩移动使用。依据设计，输入间距数值。使用者也可以像压缩成型项目的操作，在前处理阶段即设定边界条件来指定压缩间距，该压缩间距的数值会自动显示于此接口，并禁止修改。

•压缩时间 (Compression Time)

压缩持续的时间。在此输入所需数值。在前一步骤的充填/保压设定页签中，喷嘴是否于压缩期间关闭，影响到程序计算依据。

喷嘴关闭：若欲于射出结束后，关闭喷嘴，则需勾选喷嘴关闭 (Nozzle is Shut off)，如下图所示。此时，机台不再进料，压缩结束后，机台需保持模具在同一个状态。

喷嘴不关闭：另一种情形则是不关闭喷嘴，则保压作用持续，也就是机台会持续射料。

因此压缩时间仅用于定义压缩期间，程序将会持续计算直至保压时间结束。

>压缩起始切换点 (Compression Switch)

•依..开始压缩 (Start compression by)

设定射出后何时开始压缩。其依据方式有二种：充填时间和充填体积。点击方块旁的小箭头，从下拉式选单中，选择一种，并在相对应的设定方块中，输入数值。Moldex3D 会依据模型的压缩区 (compression zone) 体积对照设定的压缩间距(compression gap)计算建议的开始压缩设定的默认值 。

•延迟时间 (Delay Time)

实际案例中，当射出后，开始压缩时，射出机台需要一些反应时间。因此，需要设定延迟时间，依现场加工条件，在此输入延迟时间数值。

>压缩速度设定 (Compression Speed Setting)

•最大压缩速度 (Maximum compression speed)

考虑射出机台规格和成型需求，设定最大压缩速度。与此有关的成型议题，诸如逃气、机台磨损、和重复成型等等，皆需在设定时纳入考虑。

•压缩速度多段设定 (Compression Speed Profile)

点击压缩速度多段设定，以显示多段设定接口。在此接口中，可藉由不同因子间的关联来设定压缩力，包括压缩力(tf) vs. 压缩时间(sec) (compression force (tf) vs. compression  time (sec))、压缩力(%) vs. 压缩时间(%) (compression force (%) vs. compression time (%))、压缩力(tf) vs. 压缩间距(mm) (compression force (tf) vs. compression  gap (mm)和压缩力(%) vs. 压缩间距(%) (compression force (%) vs. compression gap (%))。

在段数 (section no.) 对话框中输入数值或使用段数对话框旁的箭头点选段数，来调整流率多段设定。改变流率百分比，可直接拖拉图表中的红点或在底部表格中直接输入数字。

多段类型 (Profile type) 有二种选项：阶梯式 (Stepwise) 和折线式 (Polyline)。下列图示可表示两种多段类型的差异。

流率多段设定-阶梯式

流率多段设定-折线式

此外，可利用撷取屏幕(Capture)功能，撷取窗口。点击撷取(C)…，该设定窗口随即跳出如下。

选择撷取多段设定画面至剪贴簿(Capture image to clipboard) 或撷取多段设定画面并存成图档(Capture image to image file) 后，点击确认(OK)。

>压缩力设定(Compression Force Setting)

•最大压缩力 (Maximum compression force)

考虑射出机台规格和成型需求，设定最大压缩力。与此有关的成型议题，诸如逃气、机台磨损、和重复成型等等，皆需在设定时纳入考虑。

•压缩力多段设定 (Compression Force Profile)

点击压缩力多段设定，以显示多段设定接口。在此接口中，可藉由不同因子间的关联来设定压缩力，包括压缩力(tf) vs. 压缩时间(sec) (compression force (tf) vs. compression time(sec))、压缩力(%) vs.压缩时间(%) (compression force (%) vs. compression time (%))、压缩力(tf) vs. 压缩间距(mm) (compression force (tf) vs. compression  gap (mm)和压缩力(%) vs. 压缩间距(%) (compression force (%) vs. compression gap (%))。

压缩力设定窗口的配置和压缩速度的一样。关于更多设定提示，请参阅前述说明。在压缩过程中，当压缩力到达多段设定的限制，压缩力会维持在限制值直到压缩时间结束。
