CAD如何实现高效制图，一个简单的案例带你看明白

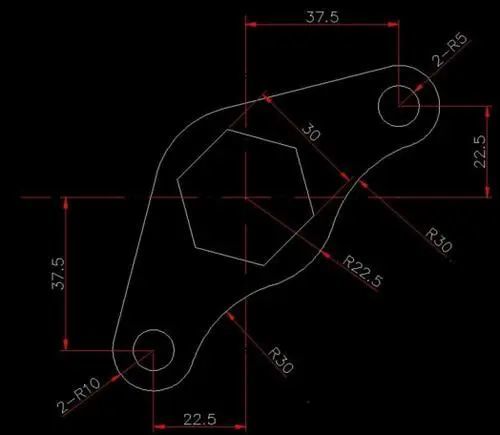

CAD在机械制图方面具有广泛的适用性，在设计过程中，它能够将机械结构的形状、尺寸等信息充分展现。我们就以下图为例，对卡伦特CAD的设计功能作演示。

该零件图主要由圆、直线、圆弧、多边形构成，再加以标注。初步分析该图形具有对称性，可以使用镜像或临时追踪点的方式快速出图，但图纸中没有给到图形角度相关信息，故选用后者临时追踪点的方式制图。

考虑到图形存在较多的切线，可能使用到的功能有：【临时追踪点】，【临时捕捉点】，【相切、相切、半径】，【修剪】，【圆】，【直线】，【多边形】，【标注】，【图层】。

01.圆与临时追踪点

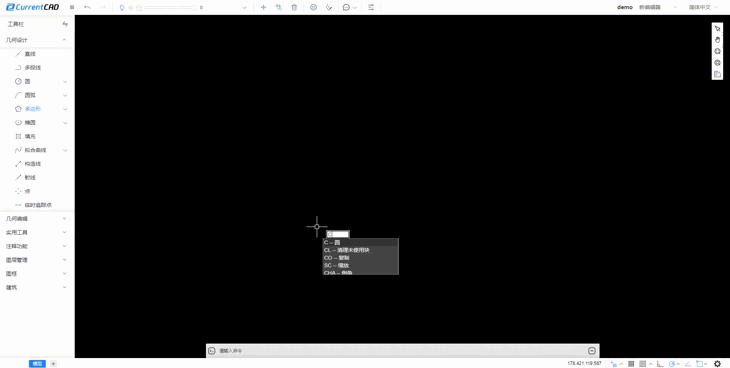

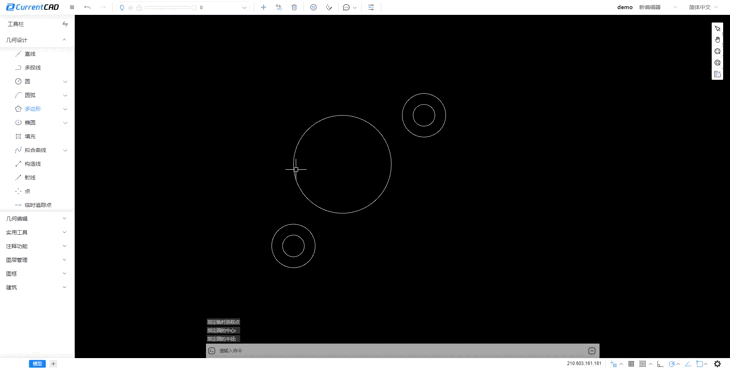

首先用【圆】命令绘制半径为10和5的同心圆。输入快捷键命令 [TT] 调用【临时追踪点】，绘制对称方向的另一同心圆，水平方向与竖直方向的数值为60。

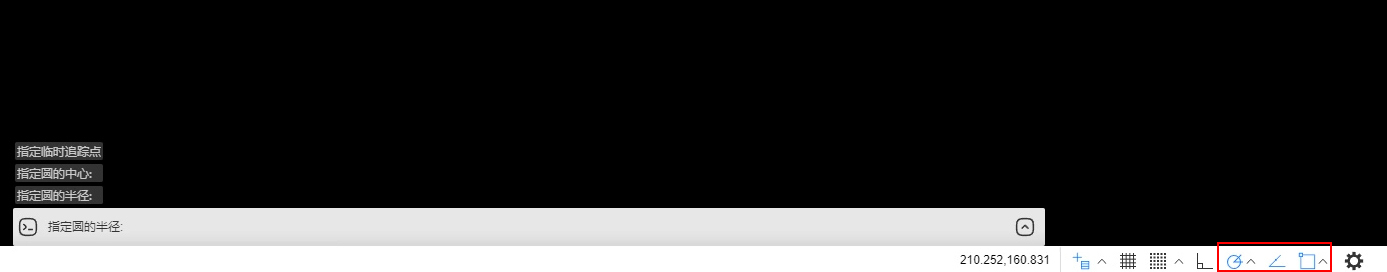

需要注意的一点是，调用【临时追踪点】命令时需要将下方状态栏中的【极轴追踪】、【显示捕捉参考线】和【对象捕捉】功能分别开启。

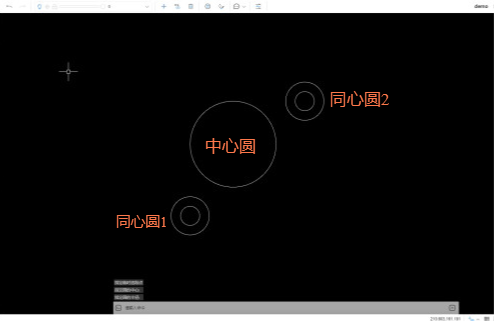

接着使用【临时追踪点】在两个同心圆之间绘制一个半径为22.5的圆（下图“中心圆”），水平方向距离为37.5，竖直方向距离为22.5。

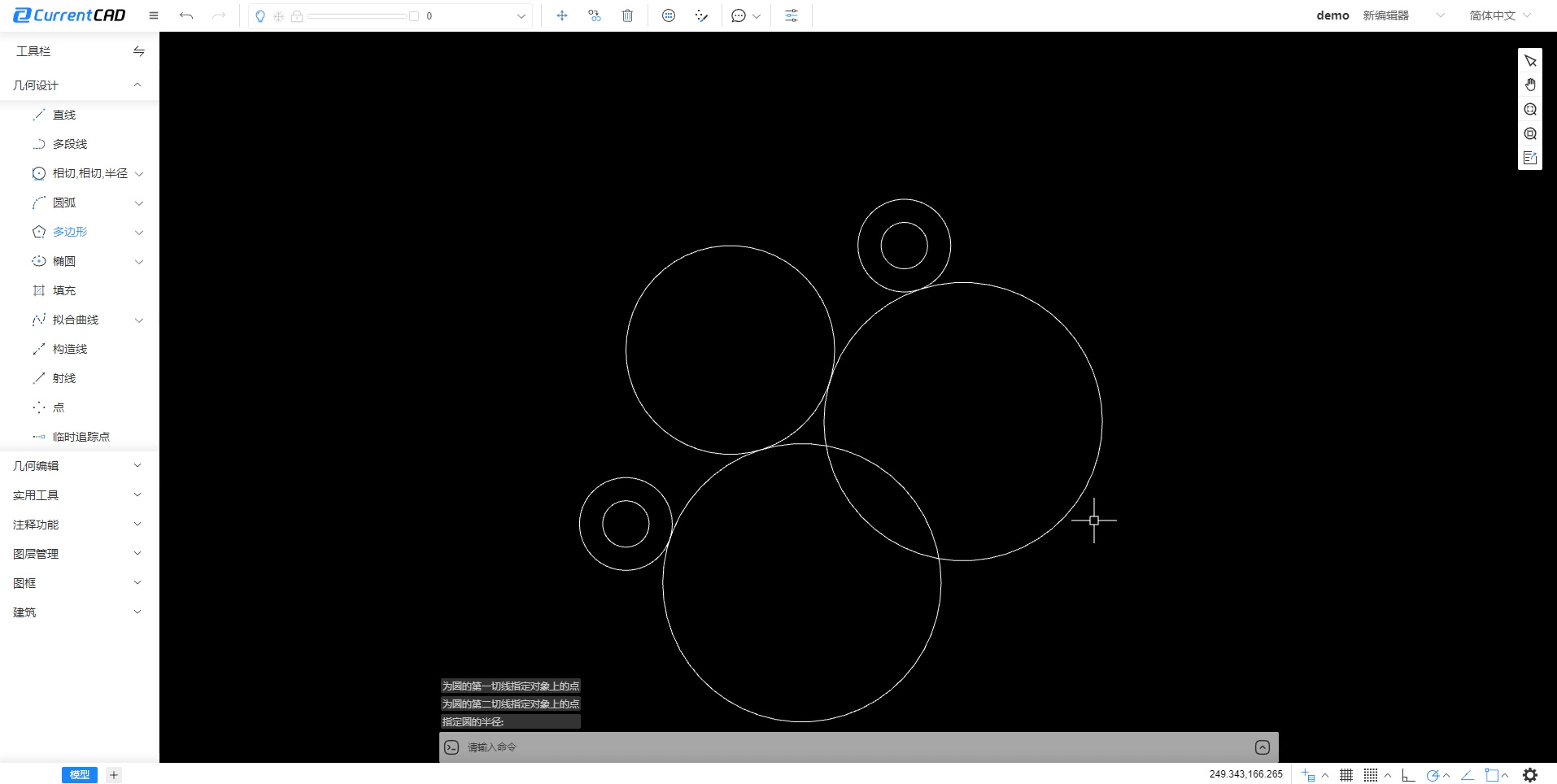

点击【圆】工具命令下的【相切，相切，半径】，绘制同时与同心圆1和中心圆相切的圆，半径设为30，另一边同理。

02.修剪与相切

使用【修剪】命令，剪去多余的线条部分，可以发现曲线已经绘制完成。

接着使用【直线】，按住shift+鼠标右键选择需要的切点吸附，绘制两个同心圆与大圆间的切线。

最终得到下图效果：

接着使用【修剪】去除多余的线条。

03.多边形与图层

选择【多边形】工具，以大圆的圆心为中心点，绘制边长为30的正六边形（应注意指定圆的半径数值应为15）。

再画两条直线，使其穿过多边形的中心相交。

新建一个图层，将图层改为红色，线型变更为"center2"。

应用到两条相交的直线上。

04.信息标注

最后使用【注释功能】的【线性标注】、【对齐标注】、【半径标注】分别对图纸信息进行标注。

最终得到如下效果：

以上就是本次零件绘制的教学，完整教学视频点下方链接即刻观看。
