在Matplotlib中显示在最后一个图形上的所有热图色条
在Matplotlib中显示在最后一个图形上的所有热图色条
提问于 2018-01-11 18:12:40
在Matplotlib中绘制多个热图时，我遇到了一个问题(Python3.6.0，以防有问题)。

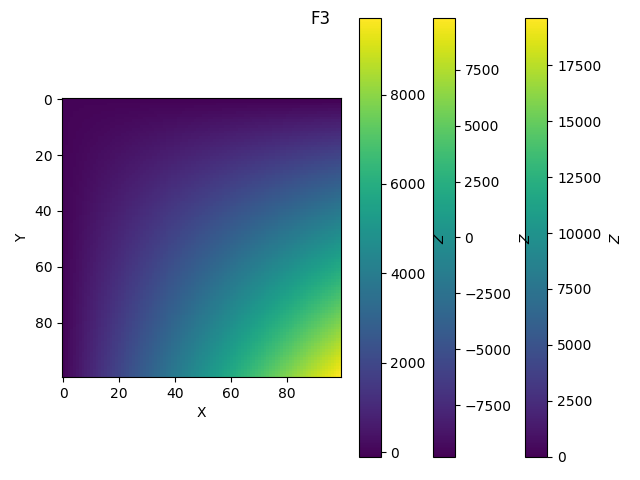

我有一个函数，它绘制一些数据的热图，每个热图在一个单独的图中。当我对不同的数据数组运行这个函数时，热图都在各自的图形中绘制得很好，但由于某种原因，它们的所有颜色条都显示在最近绘制的热图的图形上，如下面链接的图像所示。
热图虫
注意，当我尝试在没有函数的情况下手动绘制热图时，此行为仍然存在。还要注意的是，颜色条并不是简单地显示在最近绘制的图形上，而是仅显示在包含热映射的最近绘制的图形上。例如，如果我稍后绘制一个线条图，则颜色条不会显示在此线条图上，而只显示在最后一个热图上。
下面是一个最低限度的工作示例：
import numpy as np
from pylab import *
# Function
f1 = lambda X, Y: X*X + Y*Y
f2 = lambda X, Y: X*X - Y*Y
f3 = lambda X, Y: X*Y - Y
# Grid on which function is to be evaluated
x = np.arange(0, 100, 1)
y = np.arange(0, 100, 1)
Xaxis = x[:, None]
Yaxis = y[None, :]
# Evaluate functions and create labels for plotting
Z1 = f1(Xaxis, Yaxis)
l1 = ['F1', '1']
Z2 = f2(Xaxis, Yaxis)
l2 = ['F2', '2']
Z3 = f3(Xaxis, Yaxis)
l3 = ['F3', '3']
# Function to plot heatmaps
def DoPlot(fig, fun, label):
title = label[0]
subscript = label[1]
ax = fig.add_subplot(111)
im = ax.imshow(fun, cmap=cm.viridis, interpolation='nearest',
aspect='auto')
ax.set_ylabel('Y')
ax.set_xlabel('X')
cbar = colorbar(im)
cbar.set_label(r'$Z_{{}}$'.format(subscript))
fig.suptitle(title)
fig.tight_layout()
# Plot the heatmaps
fig1 = figure()
fig2 = figure()
fig3 = figure()
DoPlot(fig1, Z1, l1)
DoPlot(fig2, Z2, l2)
DoPlot(fig3, Z3, l3)
show()(是的，我确实意识到from pylab import *不是最佳实践。这只是为了方便。)
在这件事上的任何帮助都是非常感谢的。
回答 1
Stack Overflow用户
回答已采纳
发布于 2018-01-11 19:01:56
这里的诀窍是直接对对象进行操作。所以，不要使用colorbar，而是使用fig.colorbar。
正如您在问题中所提到的，from pylab import *是非常不鼓励的。将代码升级到面向对象的接口非常简单：
import numpy as np
from matplotlib import pyplot
# Function
f1 = lambda X, Y: X*X + Y*Y
f2 = lambda X, Y: X*X - Y*Y
f3 = lambda X, Y: X*Y - Y
# Grid on which function is to be evaluated
x = np.arange(0, 100, 1)
y = np.arange(0, 100, 1)
Xaxis = x[:, None]
Yaxis = y[None, :]
# Evaluate functions and create labels for plotting
Z1 = f1(Xaxis, Yaxis)
l1 = ['F1', '1']
Z2 = f2(Xaxis, Yaxis)
l2 = ['F2', '2']
Z3 = f3(Xaxis, Yaxis)
l3 = ['F3', '3']
# Function to plot heatmaps
def DoPlot(fig, fun, label):
title = label[0]
subscript = label[1]
ax = fig.add_subplot(111)
im = ax.imshow(fun, cmap=pyplot.cm.viridis, interpolation='nearest',
aspect='auto')
ax.set_ylabel('Y')
ax.set_xlabel('X')
cbar = fig.colorbar(im) # change: use fig.colorbar
cbar.set_label(r'$Z_{{}}$'.format(subscript))
fig.suptitle(title)
fig.tight_layout()
# Plot the heatmaps
## change: use the pyplot function
fig1 = pyplot.figure()
fig2 = pyplot.figure()
fig3 = pyplot.figure()
DoPlot(fig1, Z1, l1)
DoPlot(fig2, Z2, l2)
DoPlot(fig3, Z3, l3)
pyplot.show() ## change您还可以使用一个简单的for循环来减少代码的重复性，但这超出了这个问题的范围。
