matplotlib中的适当突变尺度值
matplotlib中的适当突变尺度值
提问于 2017-11-19 23:26:01
我想知道关键参数mutational_scale在matplotlib中的用途；对于用于绘制箭头的matplotlib.patches.FancyArrowPatch，默认情况下mutational_scale设置为1。从医生那里：
标量，可选(默认值: 1) 值，其中箭头样式的属性(例如，head_length)将被缩放。
当我在大小为300的两个散点点之间绘制一个箭头时，如下所示：
import matplotlib.pyplot as plt
import matplotlib as mpl
fig, ax = plt.subplots()
ax.scatter([0,1],[0,1], s=300)
arrow = mpl.patches.FancyArrowPatch((0,0), (1,1), arrowstyle='-|>')

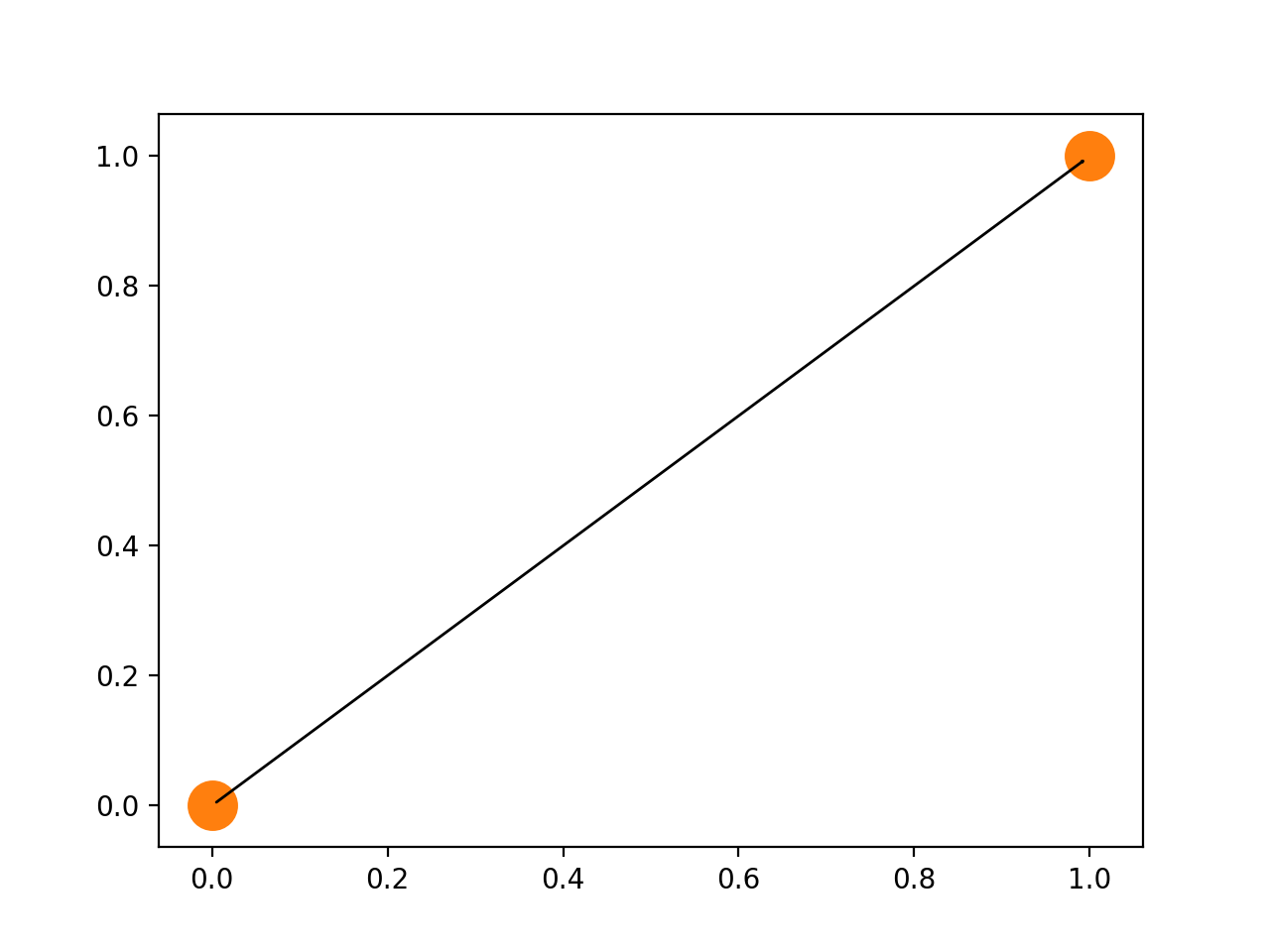

plt.show()箭头是不可见的.
但是，当我使用：

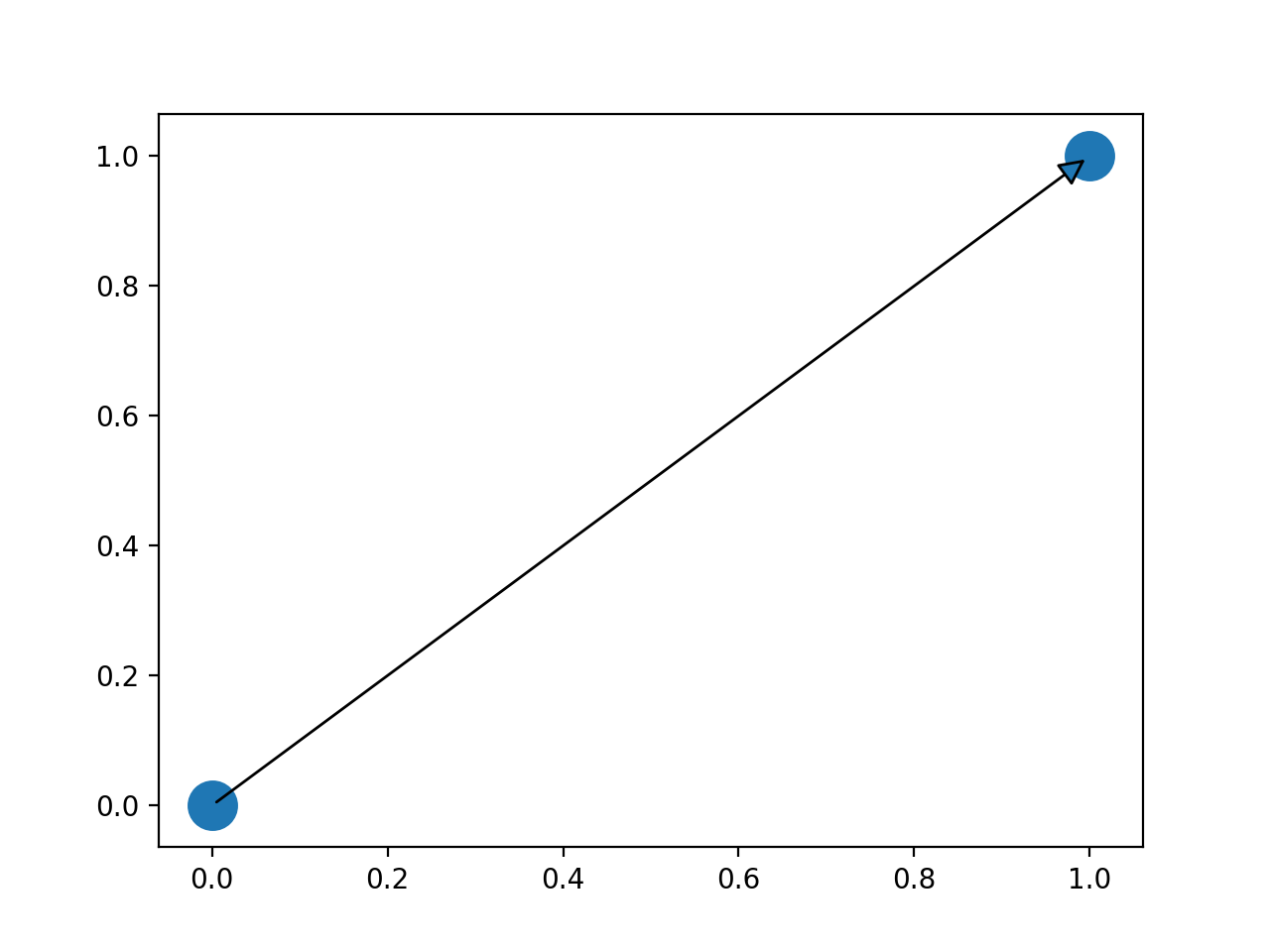

arrow = mpl.patches.FancyArrowPatch((0,0), (1,1), arrowstyle='-|>', mutational_aspect=20)我得到了正确的箭。
我的猜测是，整体数字的比例大于1，接近20，使得箭头不可见，突变尺度为1，但使用20时可见，但这只是猜测。
如果是这样的话，是否有一种方法可以知道整体图形的变异比例，以确定箭头的适当标度值？
回答 1
Stack Overflow用户
回答已采纳
发布于 2017-11-21 01:46:39
在文档中的带箭头注解小节中，给出了arrowstyle参数。对于-|>风格，上面写着
-|>head_length=0.4，head_width=0.2
这意味着箭头的头部是0.4*mutation_scale long，2*0.2*mutation_scale宽。单位就是点。
由于FancyArrowPatches被设计为与注释一起使用，因此在绘制注释时，突变标度将设置为以点表示的字体大小。例如，对于一个15pt的字体大小，mutation_scale=15。
因此，当在自己的FancyArrowPatch上使用它时，可以设置所需的大小(点)

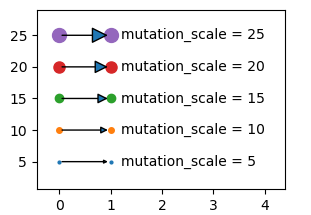

arrow = mpl.patches.FancyArrowPatch((0,1), (1,1), arrowstyle='-|>', mutation_scale=15)这将创建一个箭头的全箭头头宽度2*0.2*15=6点。
import matplotlib.pyplot as plt
import matplotlib as mpl
fig, ax = plt.subplots(dpi=100)
ax.set_xlim([-0.6,5])
for i in [5,10,15,20,25]:
ax.scatter([0,1],[i,i], s=(2*.2*i)**2)
arrow = mpl.patches.FancyArrowPatch((0,i), (1,i), arrowstyle='-|>',
mutation_scale=i)
ax.add_patch(arrow)
ax.text(1.2,i,"mutation_scale = {}".format(i),
va="center")
plt.show()
或者，您可以直接以点指定head_length和head_width，
arrow = mpl.patches.FancyArrowPatch((0,1), (1,1),
arrowstyle='-|>,head_width=3,head_length=6')因此，以下内容将产生与上述相同的图像：
import matplotlib.pyplot as plt
import matplotlib as mpl
fig, ax = plt.subplots(dpi=100)
ax.set_xlim([-0.6,5])
for i in [5,10,15,20,25]:
ax.scatter([0,1],[i,i], s=(2*.2*i)**2)
arrow = mpl.patches.FancyArrowPatch((0,i), (1,i),
arrowstyle='-|>,head_width={},head_length={}'.format(i/5.,.4*i))
ax.add_patch(arrow)
ax.text(1.2,i,"mutation_scale = {}".format(i),
va="center")
plt.show()页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持
