通过I2C将数据写入16x2LCD的协议
通过I2C将数据写入16x2LCD的协议
提问于 2017-06-29 23:32:40
我是新的电子，并完成了一个教程，如何操作16x2字符液晶显示器通过I2C在Arduino使用I2C。一切运行良好，但我有一个问题，低水平的互动之间的I2C和液晶显示器。查看库的源代码，我注意到当编写一个4位的咬口(LiquidCrystal_I2C::write4bits)时，该代码首先将该代码写入I2C扩展程序(LiquidCrystal_I2C::expanderWrite)，然后在触发启用位时再次写入。为什么第一个expanderWrite是必需的？为什么write4bits不能直接调用pulseEnable (设置了黑灯位)？
我相信这是有原因的，因为我检查了其他库，如RPLCD，并看到了类似的模式。有人能指点我吗？谢谢。
回答 1
Stack Overflow用户
回答已采纳
发布于 2017-07-01 01:13:14

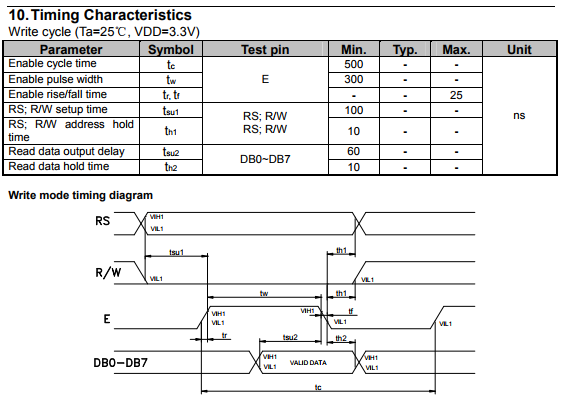

从数据表中我发现液晶显示要求在通信协议中有特定的定时。在启用行的上升边缘，寄存器选择和读/写行必须已经确定为tsu1 (100 On )。在启用线的下降边缘，数据必须已经为tsu2 (60 On )解决了。通过编写_data，他们也在编写RS和R/W线，因为它们是_data的较低的一小部分。
这篇文章非常彻底地涵盖了这个主题。
//**** From LiquidCrystal_I2C.h
// flags for backlight control
#define LCD_BACKLIGHT 0x08
#define LCD_NOBACKLIGHT 0x00
#define En B00000100 // Enable bit
#define Rw B00000010 // Read/Write bit
#define Rs B00000001 // Register select bit
// ^--------Backlight bit defined above
// ^^^^---------Data bits
//**** From LiquidCrystal_I2C.cpp
void LiquidCrystal_I2C::write4bits(uint8_t value) {
expanderWrite(value);
pulseEnable(value);
}
void LiquidCrystal_I2C::expanderWrite(uint8_t _data){
Wire.beginTransmission(_addr);
Wire.write((int)(_data) | _backlightval);
Wire.endTransmission();
}
void LiquidCrystal_I2C::pulseEnable(uint8_t _data){
expanderWrite(_data | En); // En high
delayMicroseconds(1); // enable pulse must be >450ns
expanderWrite(_data & ~En); // En low
delayMicroseconds(50); // commands need > 37us to settle
}页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持
原文链接：
https://stackoverflow.com/questions/44836514
