在时间窗口(或时隙)中绘制给定的值
在时间窗口(或时隙)中绘制给定的值
提问于 2013-06-09 07:26:54
我试着在20多岁的时间窗里画出一个身体的能量。前20窗能量为1单位，后20窗能量为4单位，第3 20窗口能量为9单位。
我只有一个包含能量值的数组：
Energy=[1 4 9 ] ; 我只拿了3个数值作为说明。实际上，我有1024个值。

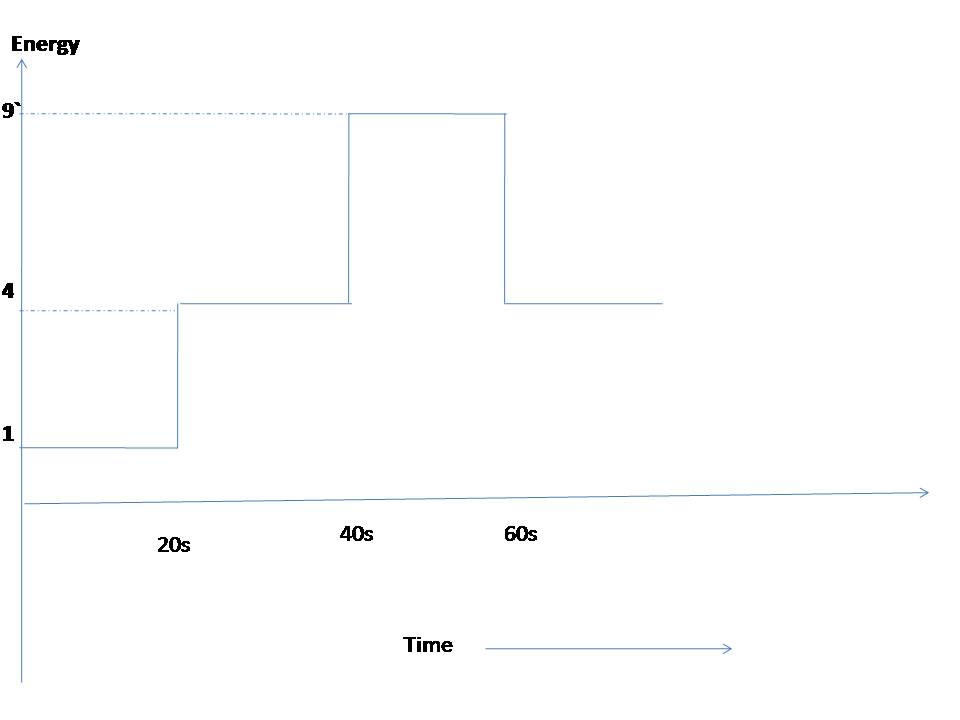

如何绘制能量与时间图，如下所示？
--这没什么用：
t=1:3
plot(t, Energy )这两个都不是(这是错误的，因为t和能量的维数不相等)
t=1:60
plot(t, Energy )最后，我尝试了这个；
Energy=[1 4 9 ] ;
n=0;
for k=1:3
for i=1:20
Energy(i+n)=Energy(k);
end
n=n+20;
end
t=1:60;
plot(t,Energy )
xlabel('Time (s)')

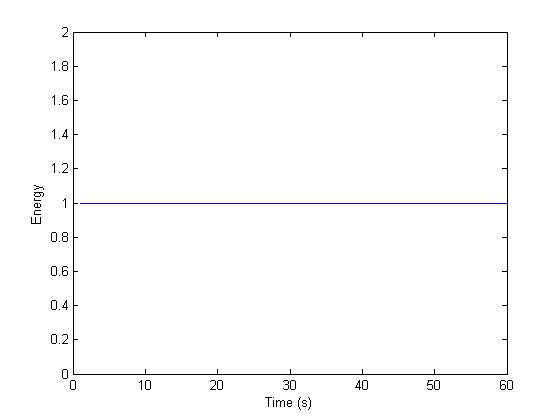

ylabel('Energy') 给出了错误的情节：
回答 1
Stack Overflow用户
回答已采纳
发布于 2013-06-09 07:45:27
你发布的数字看起来像一个楼梯图；试一试
t = [0 20 40 60];
Energy = [1 4 9 4];
stairs(t, Energy)从你的情节中，我也看到你想要一个最后一点的水平线，它等于能量的最后一个值。为此，在绘制数据之前，可以执行以下操作：
t = [t t(end)+20];
Energy = [Energy Energy(end)];页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持
