INA226怎样避免电压电流读成两轮数据

一块功率计，电压读得对，电流也读得对，相乘后却可能得到一份不属于任何一轮采样的结果。

问题可能藏在两个 I²C 读取之间。主机读完电压，INA226 恰好更新了结果寄存器；随后读到的电流，已经属于下一轮。给每个寄存器单独加重试，甚至给软件总线加锁，都没有保证它们来自同一轮转换。

对需要成组记录电压、电流的低速监测，这个边界值得单独处理。下面保留一块 STM32F103C8T6 验证板的硬件，重写最小采样固件，让它先完成一轮测量，再把整组数据交给上层。

两个正确读数怎样拼出 24W

先用一个可以复现的合成反例说明问题。

A 轮完整结果为 12V、1A，乘积 12W。B 轮为 5V、2A，乘积 10W。若读取顺序恰好是“读 A 的电压、芯片更新到 B、读 B 的电流”，软件会算出 12×2=24W。

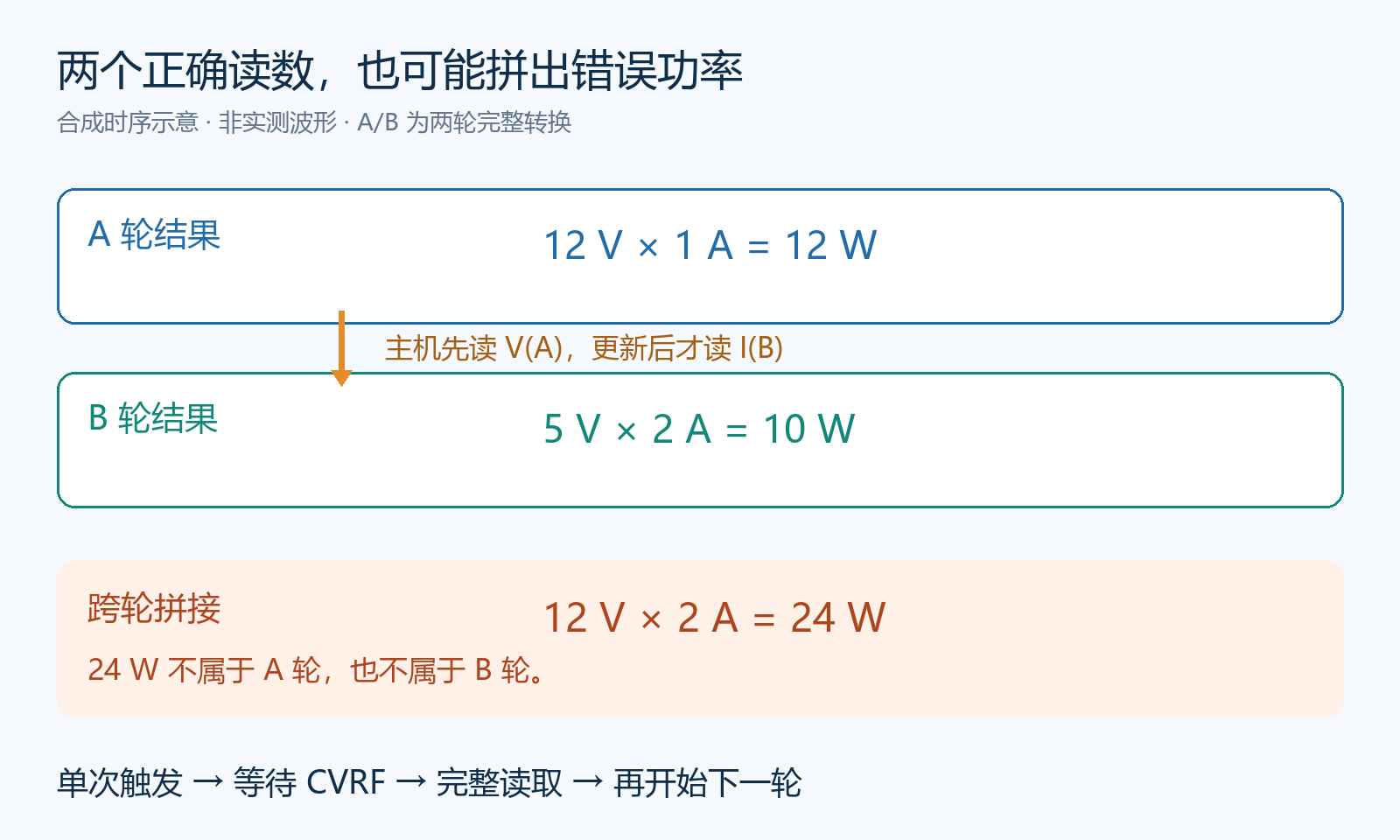

连续模式跨轮读取的合成反例

图1为合成时序示意，数值用于演示允许发生的读取交错，不是板卡实测波形，也不证明某一块板已经出现该故障。

TI 的 INA226 手册给出了这个分析的依据。连续双量模式先转换分流电压，再转换总线电压；完成所设平均次数及内部计算后，更新对应的输出寄存器。旧结果会保留到下一组完整结果到来，读取数据寄存器不会暂停正在进行的转换。

因此，一次读到完整的 16 位寄存器，与连续几次读取属于同一轮，是两个不同的问题。只在一轮开始前看到 CVRF，也不能阻止连续模式紧接着完成下一轮。

先看这块板到底测了哪里

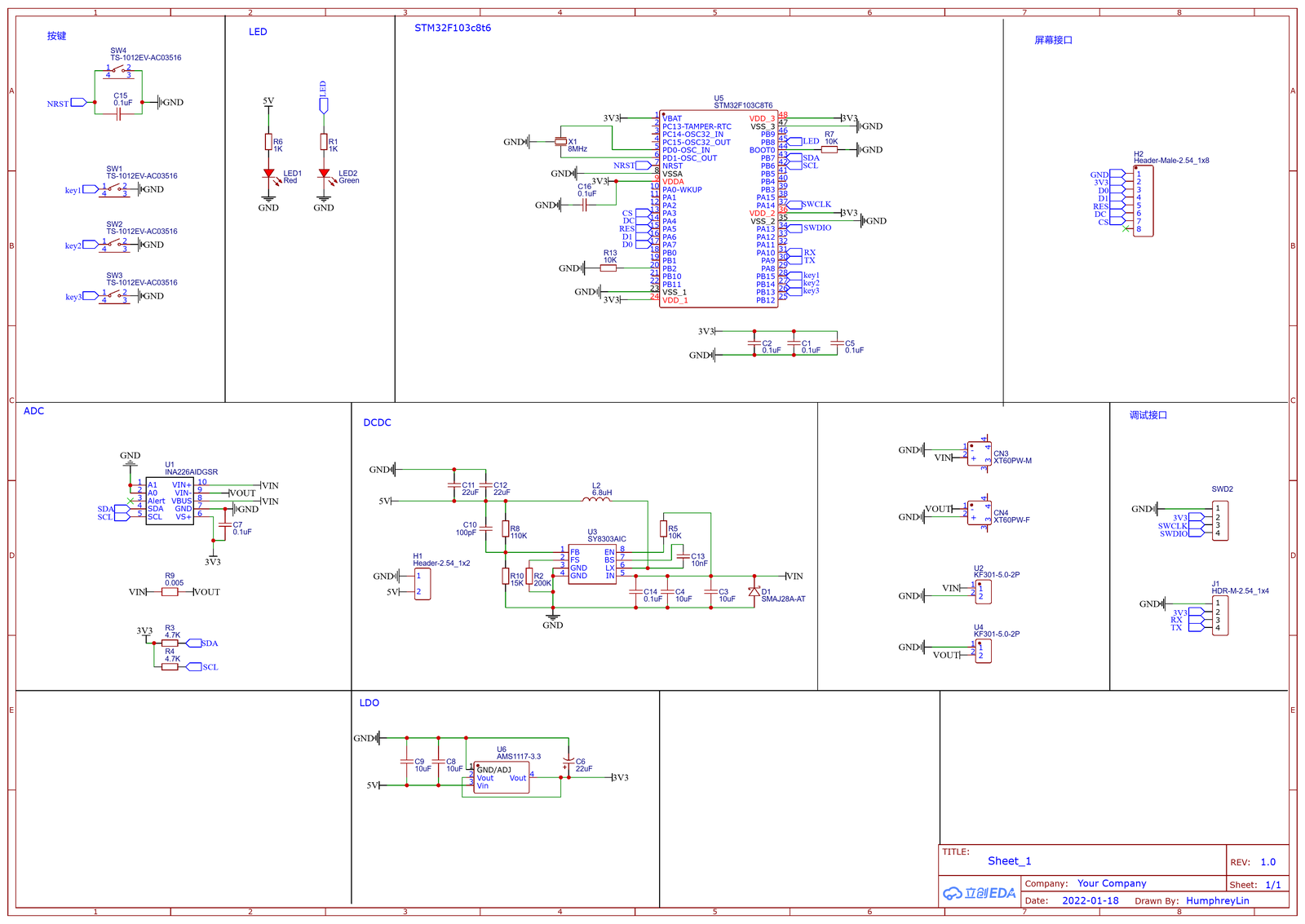

实际EDA工程重新导出的完整原理图

图2为同一 REV1.0 工程从 EDA 重新导出的原理图。复杂处在下面拆开看，完整源文件随附件提供。

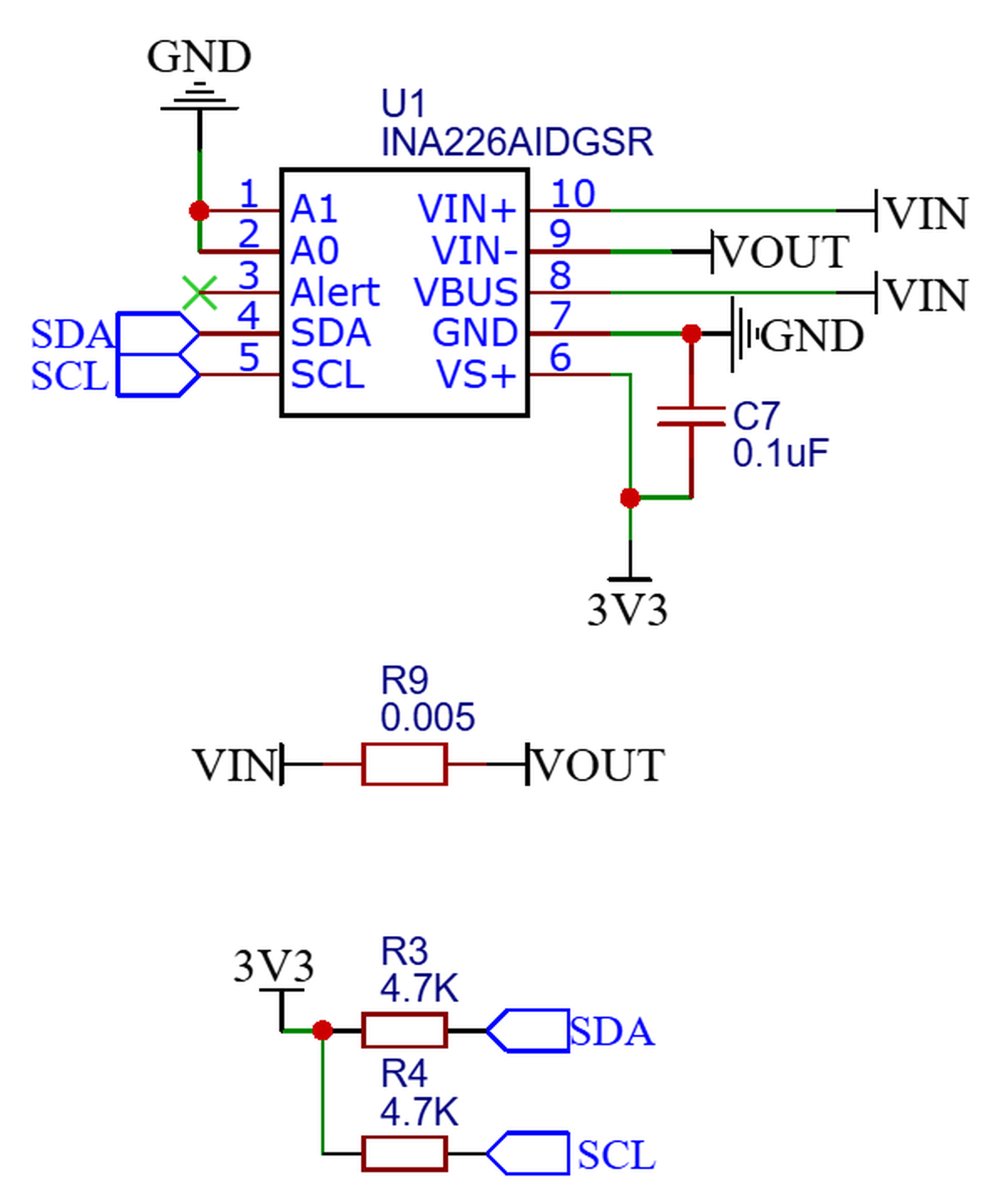

INA226分流电阻及I2C上拉局部

图3保留了 U1、R9、R3/R4 的真实连接。R9 标称 0.005Ω；A0、A1 接地，七位 I²C 地址是 0x40。0x80 是加上读写位后的写地址字节，不能把它原样填进要求七位地址的 HAL 接口。

这张图还有一个容易忽略的细节。VBUS 接 VIN，处在 R9 上游；电流则由流过 R9 的负载支路电流换算得到。这里的 V×I 表示分流器上游、该负载支路对应的功率。它没有扣掉 R9 的损耗，也没有把板上 DC/DC 的自身耗电算进负载支路电流，不能直接叫“负载端精确功率”或“整机总输入功率”。

R3、R4 都是上拉到 3.3V 的 4.7kΩ。新固件把 PB6/PB7 配成开漏，释放高电平时由上拉电阻拉高，并检查 SCL 是否真正变高以及每个字节的 ACK。

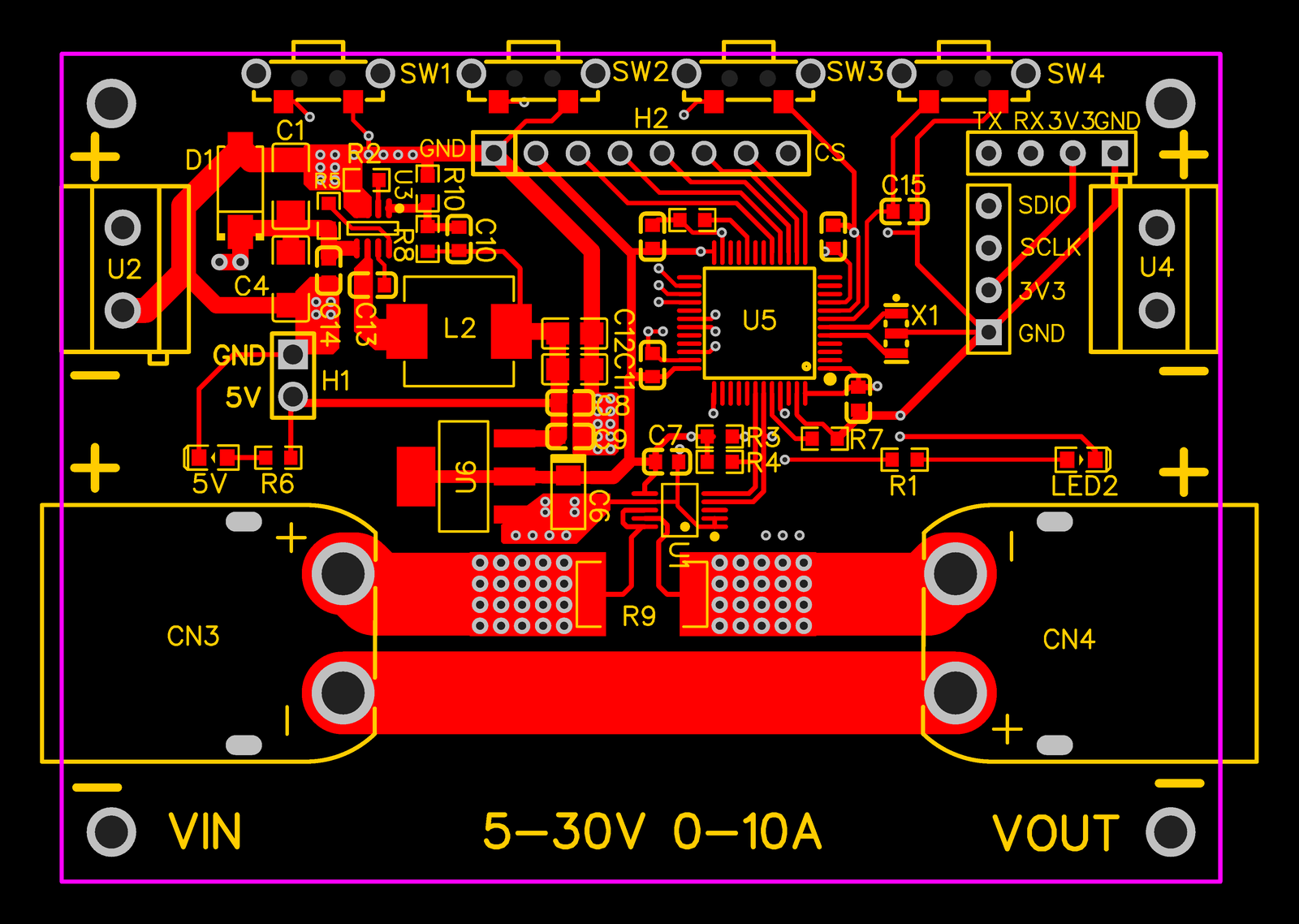

同版PCB顶铜及顶层丝印

图4为顶层，R9 位于下方输入输出之间，U1 在它上方，R3/R4 紧邻采样与主控区域。排查时要沿着 R9 两侧的取样连接追到 U1，不能只检查负载大电流路径是否连通。

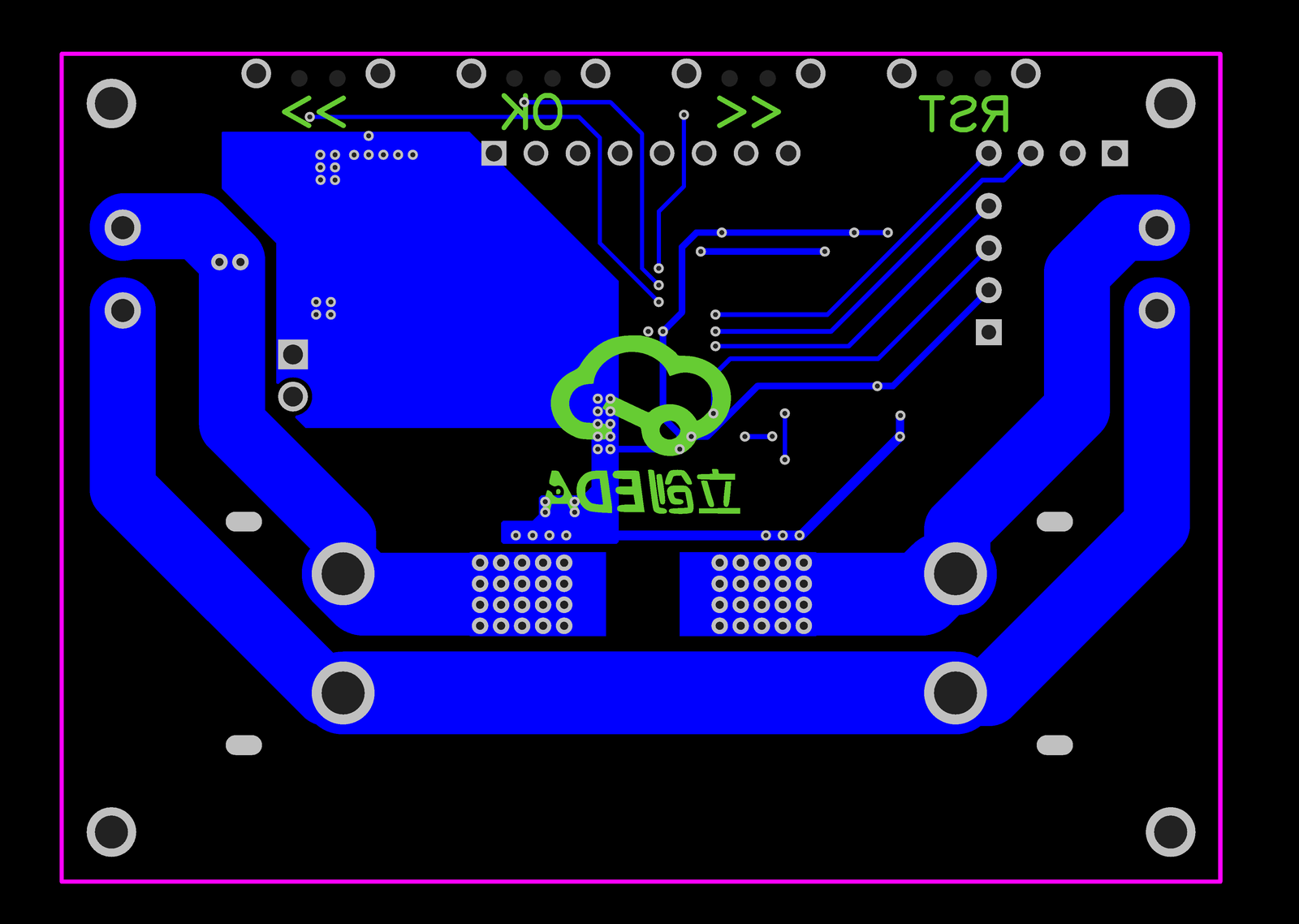

同版PCB底铜及底层丝印

图5为底铜和底丝印的自顶向下透视，与图4使用相同坐标，未作镜像，所以底层文字反向。它不是翻板后的实物照片。两张 PCB 图用于核对布局和连接，不能据铜皮外观推定可持续通过多大电流；丝印中的电压电流范围也没有在本文完成热、电源及保护验收。

把下一轮的开始权交给主机

本次固件只保留采样与串口诊断，不把屏幕菜单也塞进来。转换参数沿用四次平均、总线与分流各 1.1ms，仅把模式改成单次双量触发。

#define INA_CFG_IDLE 0x4320u
#define INA_CFG_ONCE 0x4323u
#define INA_CAL 1024u

0x4323 的 MODE=011。每次写入都会触发一组测量，即使写入的值和上次相同，也不能省去这次写操作。名义转换时间为 (1.1+1.1)×4=8.8ms，驱动仍要等完成标志，不能延时 8.8ms 后直接假定已经完成。

流程分成三个边界。

第一，触发前核对配置与校准，写配置开启新一轮。初始化先进入关断模式，写入校准值，并关闭本专题没有使用的 ALERT 功能。

第二，轮询 Mask/Enable，检查同一次读取返回的 CVRF 和 OVF。CVRF 是 bit3，表示转换、平均、乘法都完成；OVF 是 bit2，表示内部运算溢出，电流及功率可能无效。

读取 Mask/Enable 会清除 CVRF。 因此，读到就绪后必须保存这次返回值，不能为了“再确认一下”立即重读，再拿已清除的标志判断超时。配置写入也会清除 CVRF，关断模式写入除外。

第三，就绪后一次读完分流、总线、电流，复查配置和校准。全部成功才更新结果，读完前不启动下一轮。此时结果寄存器不会像连续模式那样自行开始下一组更新。

附件中的采集函数如下，底层回调和结果类型也在同一个工程中。

ina_result ina_capture(const ina_io *io, ina_sample *out) {
    uint16_t cfg, cal, status, bus, shunt, current;
    uint32_t start = io->millis(io->ctx), ready;
    if (!io->read(io->ctx, 0, &cfg) || !io->read(io->ctx, 5, &cal)) return INA_IO;
    if ((cfg != INA_CFG_IDLE && cfg != INA_CFG_ONCE) || cal != INA_CAL) return INA_CONFIG;
    if (!io->write(io->ctx, 0, INA_CFG_ONCE)) return INA_IO;
    for (;;) {
        if ((uint32_t)(io->millis(io->ctx) - start) >= 30u) return INA_TIMEOUT;
        if (!io->read(io->ctx, 6, &status)) return INA_IO;
        ready = io->millis(io->ctx);
        if ((uint32_t)(ready - start) >= 30u) return INA_TIMEOUT;
        if (status & 8u) break; /* Reading register 6 clears CVRF: retain this returned word. */
        io->sleep_ms(io->ctx, 1);
    }
    if (status & 4u) return INA_OVERFLOW;
    /* One shot is complete. No next conversion is started until this function is called again. */
    if (!io->read(io->ctx, 1, &shunt) || !io->read(io->ctx, 2, &bus) ||
        !io->read(io->ctx, 4, &current) || !io->read(io->ctx, 0, &cfg) ||
        !io->read(io->ctx, 5, &cal)) return INA_IO;
    if (cfg != INA_CFG_ONCE || cal != INA_CAL) return INA_CONFIG;
    if ((uint32_t)(io->millis(io->ctx) - start) >= 30u) return INA_TIMEOUT;
    ina_sample next = {out->seq + 1u, ready, bus, signed16(shunt), signed16(current)};
    *out = next; /* Only successful calls publish a complete sample. Not a thread-safe primitive. */
    return INA_OK;
}

函数先把新值放在局部变量中。通信失败、没有按时完成、溢出或者配置不符，都会提前返回，外部的上一份有效数据不变。成功时才增加 seq，让上层明确知道有没有拿到新数据。

这里的结构体赋值是单线程内的提交点，不是跨中断、跨任务的原子操作。使用 RTOS 时，应由一个任务独占 INA226，并通过队列或受保护的快照向其他任务发布；不能让另一个任务在中途重写配置或触发下一轮。

30ms 是本配置的成功截止线。底层每个寄存器事务另有 5ms 名义软件时限，阻塞时错误返回可能稍晚于截止线，不能把它当成硬实时保证。改变平均次数或转换时间后，应连同截止线一起重算。

校准值不能靠显示顺眼来定

设 Current_LSB=1mA/bit、Rshunt=5mΩ，按手册公式计算：

CAL = 0.00512 ÷ (0.001 × 0.005) = 1024。

这是按名义阻值计算的缩放参数，不是一次实体标定。电阻公差、温漂、焊接和取样压降，需要在有参考仪表的条件下另行处理。

总线电压每位 1.25mV，电流按这里设置为每位 1mA，主机乘积可写成：

int64_t ina_power_uw(const ina_sample *s) {
    /* 1.25mV/bit * 1mA/bit = 1.25uW/bit^2. Signed, rounded toward zero. */
    return (int64_t)s->bus_raw * s->current_raw * 5 / 4;
}

其中 current_raw 已按有符号 16 位数解释，再参与运算。乘法先提升到 64 位，防止较大数值在中间步骤溢出。这里计算的是主机有符号乘积，没有借用芯片功率寄存器去推断反向功率行为。

还要划清一个测量边界。总线电压与分流电压是顺序转换，四次平均也覆盖一段时间。同一轮不等于同时采样，平均电压乘平均电流也不等于任意动态负载下的平均瞬时功率。 这个改动解决的是寄存器跨轮拼接，适用于低速成组监测；开关瞬态与相位问题需要相应的采样硬件和测试方法。

在这块 STM32 上怎样复现

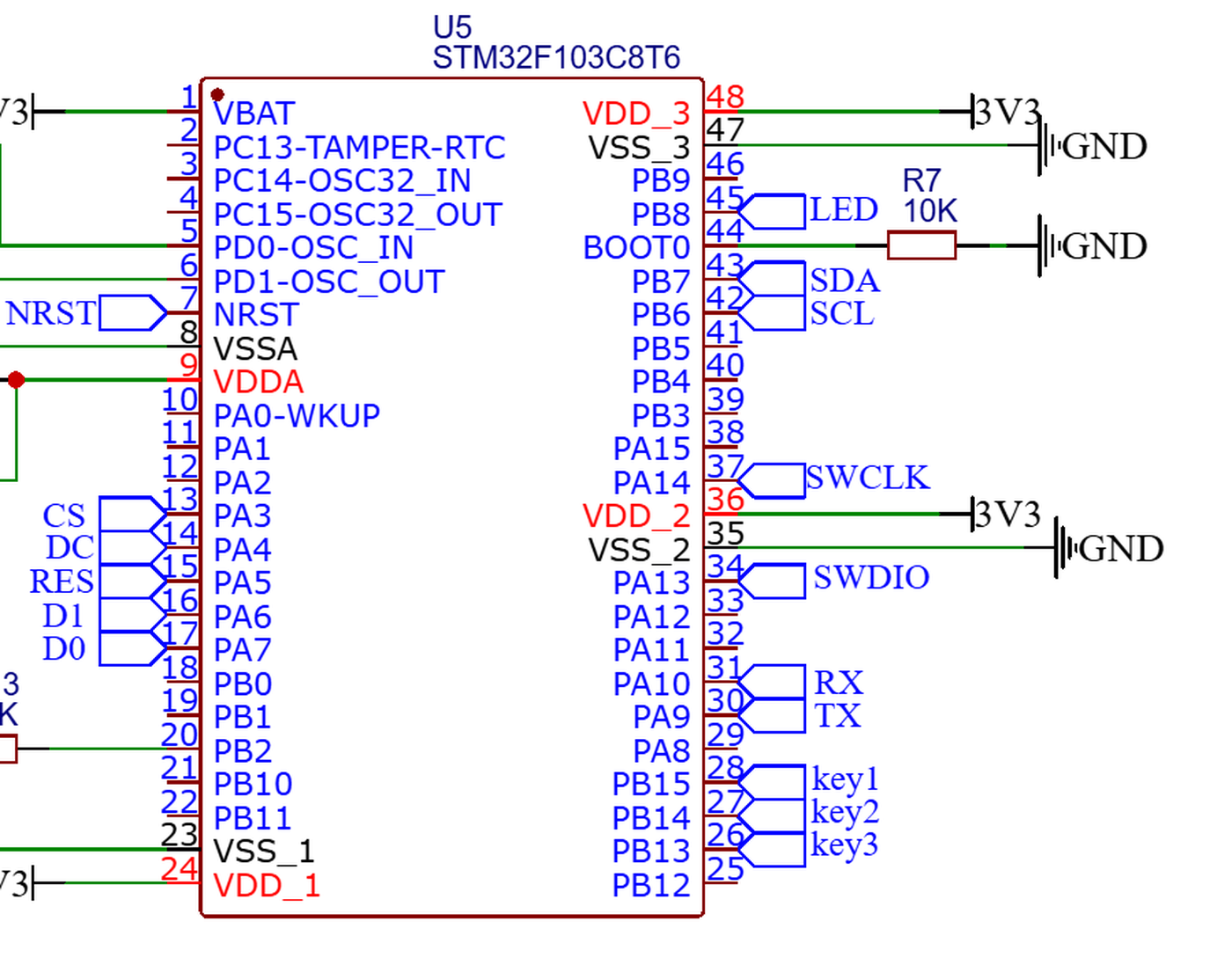

STM32引脚与串口所在的同版原理图局部

图6中 PB6=SCL、PB7=SDA，USART1 PA9 为 TX、PA10 为 RX。最小固件使用内部 HSI 8MHz，SysTick 提供 1ms 计时，不依赖外部晶体，也不驱动屏幕。

构建只需要 Python 3.12 和 Zig 0.13.0，无第三方 Python 包。解压附件，进入 firmware 目录，将命令末尾改为本机 Zig 路径：

python build.py C:/Tools/zig-0.13.0/zig.exe

脚本先编译并运行主机测试，再生成 STM32F103C8 的 ELF、BIN，核对 Flash 地址、初始栈和复位向量。本次生成的 Flash 镜像为 3084 字节。附件包含启动文件、链接脚本、I²C 适配器、核心驱动和测试，不需要从文章片段自行拼工程。

准备烧录时，用 ST-Link 连接 PA13/SWDIO、PA14/SWCLK、地和 3.3V 电压参考，BOOT0 为低；在 STM32CubeProgrammer 中确认目标后下载 ELF 并校验。若使用 BIN，基址填 0x08000000。具体接线及前提见附件 README。

串口使用 9600、8N1，PA9 接 3.3V 逻辑 USB-UART 的 RX，并共地。不要用 USB-UART 的 3.3V 引脚给整块功率板供电。正常采集会输出 OK、递增 seq 和带单位的数值；失败则输出错误码与 last_seq，不把旧值冒充新读数。

本文没有验收原板 DC/DC、LDO 和高电流负载路径。复现固件应使用供电已经验收的板卡；独立搭台可用已验证供电的 3.3V STM32F103C8 与 INA226 板，先确认实际分流电阻和上拉电压，再从低压限流小负载核对缩放及方向。不同分流电阻必须重算 CAL，不能直接套用二进制。

故意让它出错，比只看正常打印更有用

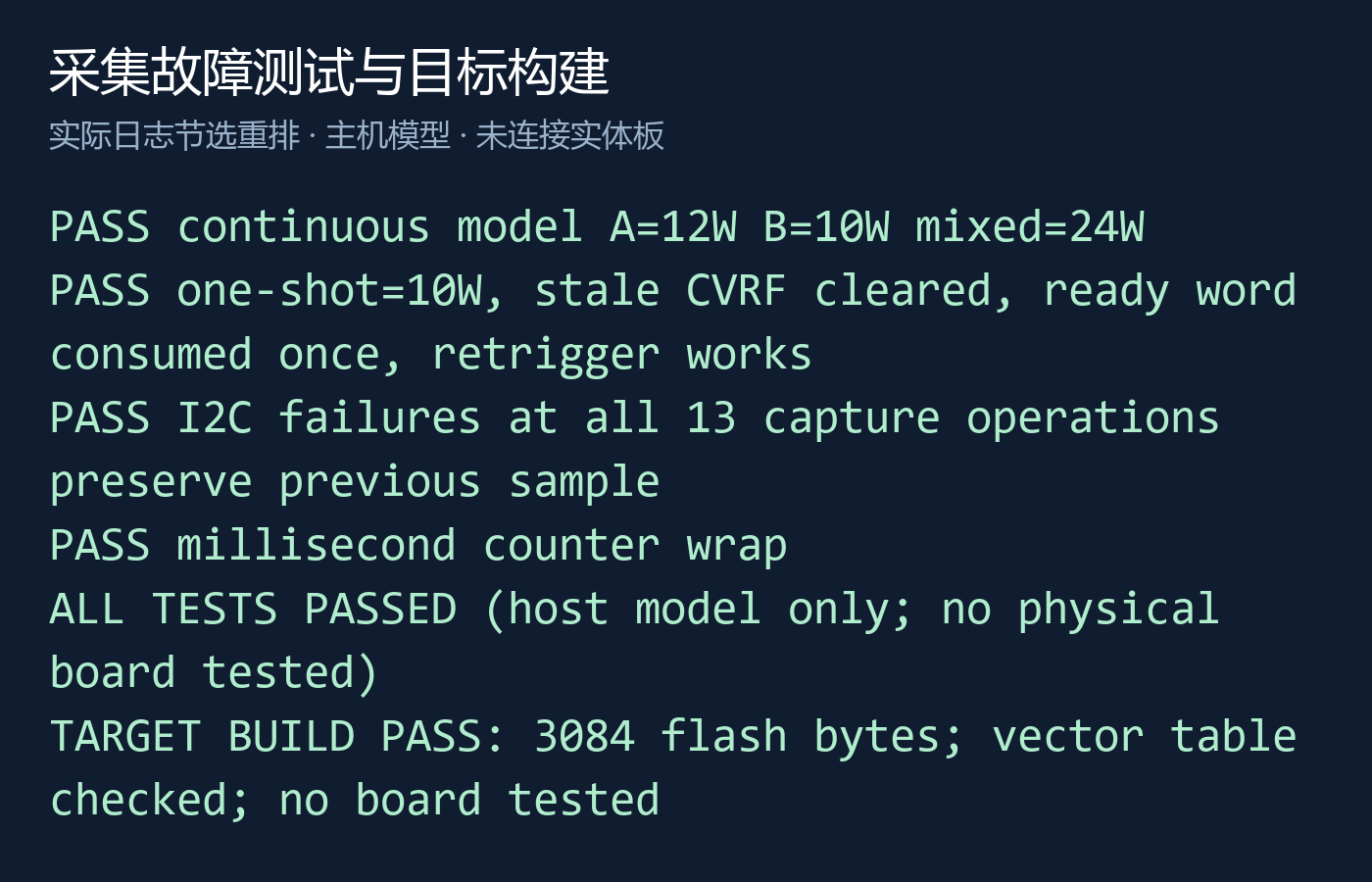

主机模型测试和目标构建的实际运行日志

图7由本次实际运行日志重排，属于主机模型与交叉构建结果，没有连接实体板。

测试模型复现了连续模式的 24W 跨轮反例。改用单次触发后，同一组合成输入交付 B 轮的 10W。随后逐一让 13 个采集通信操作失败，检查错误上报和上一份有效数据是否保留；初始化中的 5 个操作也逐一注入失败。

另外覆盖了旧 CVRF 清除后重触发、只消费一次就绪返回字、永不就绪、OVF、配置或校准失配、读取中复位、32 位毫秒回绕、负电流及 64 位功率中间量。这些测试检验驱动在约定模型下的行为，不能替代逻辑分析仪检查开漏边沿、ACK 与实际转换时序。

上板排查可以沿着错误码走：I/O 错误先查地址、上拉、地线与被拉低的总线；配置错误检查芯片是否复位、是否被其他代码改写；超时先核对转换参数与时钟；OVF 则检查校准和输入量程。不要把“错误时仍有上次读数”误当作采集还在正常更新，seq 和状态要一起看。

低速功率监测里，一份数据最先需要交代的，是它从哪一轮来。先把转换边界和失败行为讲清楚，后面的显示、记录和报警才有可靠的输入。

资料与工程

最小工程及同版硬件源文件：下载完整工程，附件名 ina226-one-shot-v1.0.0.zip。独立固件按 MIT 提供；原理图、PCB 源文件及其派生图片按项目 GPL-3.0 保留，硬件作者 HumphreyLin。许可文本与必要声明见附件。

硬件项目 https://oshwhub.com/HumphreyLin/INA226gong-shuai-ji-yan-zheng-ba 。上游固件仅作核验，未复制进附件，仓库 https://gitee.com/humphreylin/INA226-program ，核对版本 d3aaa39061824052b58e9e10e1437a3cb78f7715，其 LICENSE 为 AGPL-3.0。

技术依据为 TI INA226 SBOS547C 第6.3.1、6.5.1、7.1.1、7.1.5及7.1.7节 https://www.ti.com/document-viewer/INA226/datasheet ，以及 ST RM0008 Rev21、PM0056 Rev7。硬件图从同版 EDA 工程重新导出，只作裁剪和保真缩放；时序图为明确标注的合成示意。已完成主机故障模型测试与目标构建，未进行实体板烧录、精度、温升或功率额定验证。
