国产化反射内存卡技术现状与替代方案评估

国产化反射内存卡技术现状与替代方案评估

一、引言：为何必须推进反射内存卡的国产替代

反射内存（Reflective Memory，RFM）是一种面向分布式实时系统的高速共享总线技术，其典型代表是GE公司（原VMIC，后并入Abaco Systems）推出的RFM2G系列产品，如VMIC-5565等。该类板卡通过环形链路把多个节点上的双端口RAM“反射”成统一地址空间，任意节点写入的数据可在微秒级内出现在所有节点的内存中，广泛用于半实物仿真、飞行控制半物理回路、武器系统分布式试验、舰船综合显控等强实时场景。长期以来，国内军工与航天型号在该领域几乎以进口板卡为唯一选择。

近年来，随着国际形势变化和出口管制清单的不断扩大，进口反射内存在供货连续性、备件保障、技术支持响应以及后续固件升级等方面的风险日益凸显。部分新型号在采购、维修和延寿过程中已经遇到报价响应慢、交期拉长、甚至无法直接订货的问题。对承担定型批产和长期保障任务的军工单位而言，反射内存卡不再是单纯的器件选型问题，而是关系到整个型号供应链安全的基础环节。在这一背景下，系统工程师需要客观评估国产反射内存卡的真实技术水平，明确哪些场景可以直接替换、哪些场景仍需谨慎过渡。

二、反射内存技术的基本原理与典型指标

从原理上看，反射内存卡并不依赖通用以太网协议栈，而是在板载FPGA中实现一个专用的环形传输协议。每个节点写入本地双端口RAM的数据，由链路层封装成帧，按环网依次转发到下一节点；当一帧绕环一周回到源节点时，即认为所有节点都已“看见”该数据。这种机制把分布式节点之间的同步延迟压缩到与网络距离几乎无关的量级，是它区别于常规以太网、反射内存网的核心特征。

进口RFM2G系列公开资料中常见的关键指标包括：串行链路速率约2.125Gbaud（即64位数据宽时等效约170MB/s左右的有效吞吐），环网支持数十个节点，板载内存通常为128MB至1GB量级，节点到节点的数据传播延迟在微秒级，并提供VxWorks、Windows、Linux等多操作系统下的驱动，以及一套统一的rfm2g_xxx API。这些指标构成了国内厂商做替代时对标的“基线”，也是评估国产卡是否“够用”的参照系。

三、国产化技术路线：自主FPGA、PCI/PCIe接口与RFM2G兼容

公开资料显示，国内反射内存卡的技术路线已经形成比较一致的思路：以国产或通用FPGA为核心，在FPGA内部重新实现RFM链路层协议与双端口RAM控制逻辑，主机接口采用PCI/PCIe金手指或cPCI/PXI/VPX等军用总线形态，对外通过驱动层提供与RFM2G同名的API，从而把“板卡替换”对上层应用的影响降到最低。与早期直接购买国外OEM板卡再做贴牌不同，当前主流国产方案在协议帧格式、环网仲裁、中断机制和寄存器映射上都做了反向设计和独立实现，具备自主可控的固件升级能力。

从硬件形态上，国产卡已覆盖从传统PCI、PCIe x1/x4，到cPCI、PXIe、VPX等机载/嵌入式形态的多个系列，以适应不同型号现有机箱和总线环境。链路介质多采用多模光纤，与进口卡的光接口在物理层上保持兼容，这也是后续“混合组网”能够成立的物理前提。图1给出了国产化反射内存卡从硬件层、链路层到软件层的整体技术路线。

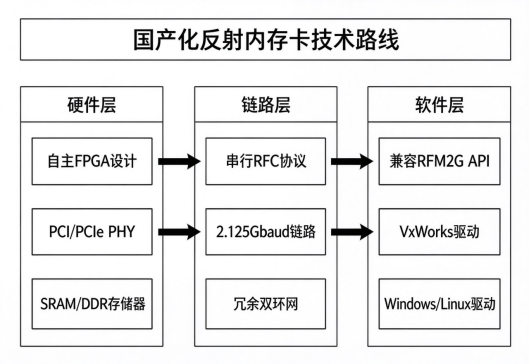

图1 国产化反射内存卡技术路线示意图

四、关键指标现状：链路速率、节点数、延迟、存储与驱动

在链路速率方面，公开资料显示主流国产方案已能够稳定支持与RFM2G同代的2.125Gbaud串行链路，部分新一代产品在链路编码、时钟恢复和误码率指标上已经接近进口板卡水平。对绝大多数存量型号而言，2.125Gbaud并不是瓶颈，真正决定系统能否跑通的是协议互通性和长时稳定性。

在节点数与板载存储方面，国产卡普遍支持十余个到数十个节点组成的环网，板载SRAM或DRAM容量做到了数百MB至1GB量级，能够覆盖大多数仿真节点对共享内存的需求。需要提醒的是，不同厂商在“节点数上限”这一指标上的测试口径并不一致，有的按理论值给出，有的按实际可靠运行给出，选型时应要求厂家提供与本型号相同拓扑下的实测报告，而不是直接引用宣传指标。

在延迟方面，国产卡在节点到节点的写传播延迟上已普遍进入微秒量级，与进口卡处于同一数量级；但在中断响应抖动、驱动层上下文切换开销等更靠近操作系统的指标上，不同驱动成熟度之间仍存在差异，需要结合具体OS实测。在驱动支持方面，主流国产方案已覆盖VxWorks（含6.x与7.x）、Windows以及Linux/RT-Linux，部分厂家还提供了QNX等实时操作系统的驱动，基本能够覆盖军工半实物仿真常见的软件环境。

表1  进口RFM2G与主流国产反射内存卡关键指标对比（基于公开资料的定性评估）

五、兼容性评估：API兼容、寄存器兼容与直接替换的边界

兼容性是国产替代最容易被“宣传话术”模糊掉的部分。从工程角度看，兼容性可以自上而下分为四个层次：最上层是应用程序层，即用户已有的业务代码、仿真模型和实时任务；其上是API驱动层，对应rfm2g_open、rfm2g_read、rfm2g_write、rfm2g_irq_enable等标准函数；再下是固件与链路协议层，对应RFC帧格式、环网仲裁和中断机制；最底层是硬件寄存器层，对应寄存器映射、信号定义和电气接口。

公开资料显示，主流国产卡在API驱动层已经做到了“同名同参”，即原有用户代码在拿到国产卡的驱动与头文件之后，多数情况下只需重新编译链接即可运行，不需要改动业务逻辑。这也是当前最成熟、最有把握的一层。在固件与链路协议层，国产卡通过光纤可以与进口卡组成混合环网，实现数据互通，但不同厂家在帧格式细节、异常处理和冗余倒换策略上存在差异，混合组网时必须做抓包验证。

真正需要谨慎的是硬件寄存器层。国产卡并不追求与进口卡寄存器一一对应，而是通过驱动屏蔽这一差异。这意味着：凡是直接读写进口卡物理寄存器、做过底层驱动二次开发、或通过内核态直接映射BAR空间做性能优化的存量程序，都不能做到“即插即用”，需要按新卡的寄存器定义做适配。图2给出了兼容性层次与各层替换难度的示意。

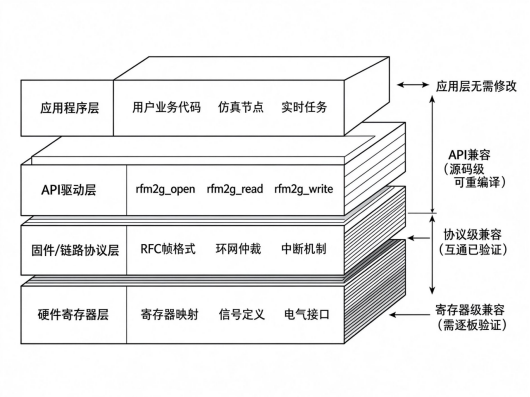

图2 进口卡与国产卡兼容性层次示意图

六、替代实施路径：实验室验证、小批量试点与全系统替换

反射内存卡作为实时链路的核心部件，一旦在环网中出现协议不一致或驱动异常，影响往往是整网级的，因此替代不能采用“一刀切”的方式。比较稳妥的工程做法是分三阶段推进：第一阶段在实验室完成板卡连通性测试、RFC协议互通抓包、API函数全量回归以及延迟与吞吐基准测试，确认国产卡与现有OS、机箱和程序的兼容性；第二阶段选择非关键节点先行换装，让新旧板卡并行运行一段时间，开展长时间稳定性考核和故障切换演练；第三阶段再按批次把关键节点替换为国产卡，完成整系统联调、出厂验收定型，并逐步把备件体系全部转为国产件。

这种路径的核心思想是把“技术风险”和“任务风险”解耦：实验室阶段承担技术风险，小批量试点阶段承担运行风险，全系统替换阶段承担保障风险。每进入下一阶段之前，都应基于上一阶段的实测数据给出明确的放行结论，而不是按时间节点推进。图3给出了三阶段替代路径的整体框架。

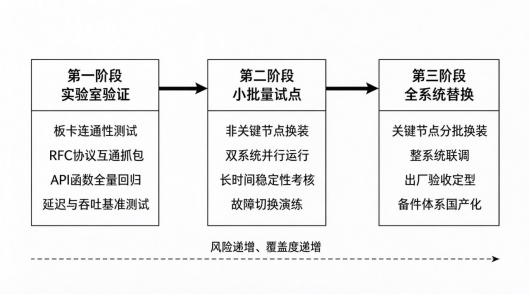

图3 国产反射内存卡替代实施三阶段路径

七、成本对比：进口卡与国产卡的价格区间

在价格方面，受配置（接口形态、板载内存容量、操作系统驱动种类）和采购渠道影响较大，公开渠道只能给出大致区间。一般而言，进口RFM2G板卡加上相应驱动授权，单卡价格长期处于数万元人民币量级，且近年受汇率、关税和出口管制等因素影响，实际成交价格波动明显。国产同规格板卡的公开报价普遍低于进口同类产品，价格优势通常体现在板卡本身和后续驱动授权两部分。

但系统工程师在做成本评估时不能只看板卡单价。真实的替代成本还包括：实验室验证投入的工时与设备、小批量试点期间新旧板卡并行带来的备件占用、针对国产卡所做的驱动适配与代码重编译、以及后续厂家技术支持与固件升级服务。在某些对OS版本和机箱形态有严格约束的存量型号上，国产卡的综合拥有成本未必显著低于进口卡，成本优势更多体现在批产阶段和长期备件保障阶段。

八、风险与挑战：供货、支持、生态与现场案例

第一类风险是长期供货稳定性。反射内存卡不是消费类器件，一个型号可能要求十年甚至更长的备件周期。评估国产供应商时，应重点考察其产能、核心FPGA与光模块等关键物料的备货策略、以及在替代器件停产时是否具备Pin-to-Pin或功能级替代能力，而不是只看当前报价。

第二类风险是技术支持响应。进口卡虽然响应慢，但文档、应用笔记和社区经验积累深厚；国产卡厂家在实时操作系统驱动调试、环路异常排查等“疑难杂症”上的工程经验，往往需要在实际项目中才能体现。选型阶段应明确要求厂家提供现场支持承诺、响应时限以及固件升级通道。

第三类风险是软件生态成熟度。部分国产方案在VxWorks新版本、64位Windows、内核较新的Linux上的驱动适配节奏，会落后于其硬件发布节奏；对于那些已经深度依赖RFM2G API高级特性（如中断聚合、DMA描述符表、多环网同时打开等）的程序，需要在合同中明确这些特性的交付节点。第四类风险是现场验证案例。公开渠道可看到的行业应用案例数量有限，选型时应优先选择在与本型号相近的实时操作系统、相近节点规模和相近数据流量下有过长期运行记录的产品，并争取到用户现场进行实地考察。

九、选型建议与结论

综合上述分析，可以给出一个相对客观的选型判断：对于以RFM2G标准API为主要调用方式、节点规模在数十个以内、操作系统为常见VxWorks/Windows/Linux、且对中断抖动要求在数十微秒量级以内的存量仿真与试验系统，主流国产反射内存卡已经具备直接替换的技术基础，按照实验室验证、小批量试点、全系统替换的三阶段路径推进，工程风险可控。

对于以下几类场景，则建议谨慎推进：一是直接操作进口卡物理寄存器、或在内核态做过深度性能优化的存量代码；二是对中断抖动、环网倒换时间有极高要求、且现有系统长期运行在进口卡之上的关键回路；三是操作系统版本较新或较偏门、国产厂家尚无成熟驱动的环境；四是要求超长备件周期、但国产厂家自身经营历史较短的项目。在这些场景下，更合理的做法是先以混合环网方式让国产卡承担非关键节点，逐步积累运行数据，再决定是否做整网替换。

总体而言，国产反射内存卡在硬件速率、API兼容和主流操作系统驱动方面已经走完了“从无到有”的阶段，正在进入“从有到稳”的阶段。对军工与航天系统工程师而言，替代决策的关键已经不再是“国产卡能不能用”，而是“用什么节奏、在哪些节点上、依据什么样的实测数据来用”。把验证做在前面、把风险控在试点阶段，国产反射内存卡完全可以在承担任务的同时，把供应链安全掌握在自己手中。
