GIS 室安全预警：六氟化硫 SF₆气体泄漏报警监测系统应用解读

110kV、220kV、500kV 变电站中GIS 组合电器把断路器、隔离开关、互感器封闭在充有 SF₆气体的金属壳体内，大幅节约变电站占地面积。但密闭的 GIS 房间中也带来了六氟化硫 SF₆泄漏的隐蔽风险。传统人工巡检只能定期检测，无法实时发现突发泄漏，六氟化硫SF₆气体泄漏报警监测系统，可以实现从 “定期人工检测” 向 “24 小时在线预警” 转变。

一、为什么 SF₆泄漏风险容易被忽视？

SF₆泄漏没有气味、肉眼不可见；气体密度大，下沉堆积在地面、电缆沟，高处空气看起来正常，低处已经缺氧。运维人员进入 GIS 室前，如果没有提前监测，极易误入危险区域。同时 SF₆泄漏会造成 GIS 气室压力下降，绝缘能力衰减，若长期没有发现，会引发内部放电，造成停电事故。行业规程强制要求 GIS 房间装设在线泄漏监测报警装置，超标自动排风。

二、六氟化硫气体泄漏报警监测系统组与工作原理

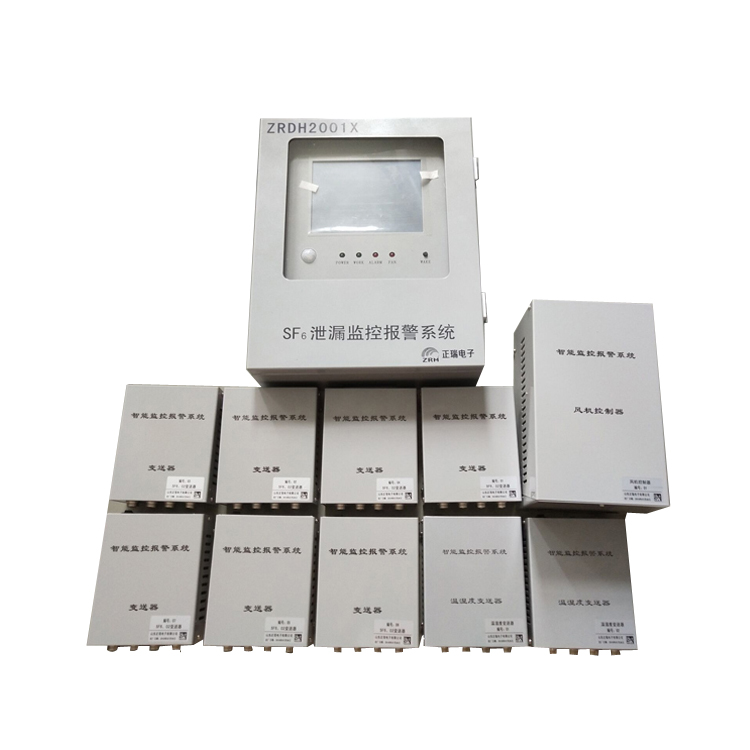

六氟化硫SF6气体泄漏报警监测系统组成架构：

前端变送器：布置在 GIS 设备底部低洼区域，采用 NDIR 非色散红外原理检测 SF₆浓度，同时监测氧气含量，附带温湿度采集。红外检测方式无耗材、响应快，不受常规气体干扰。

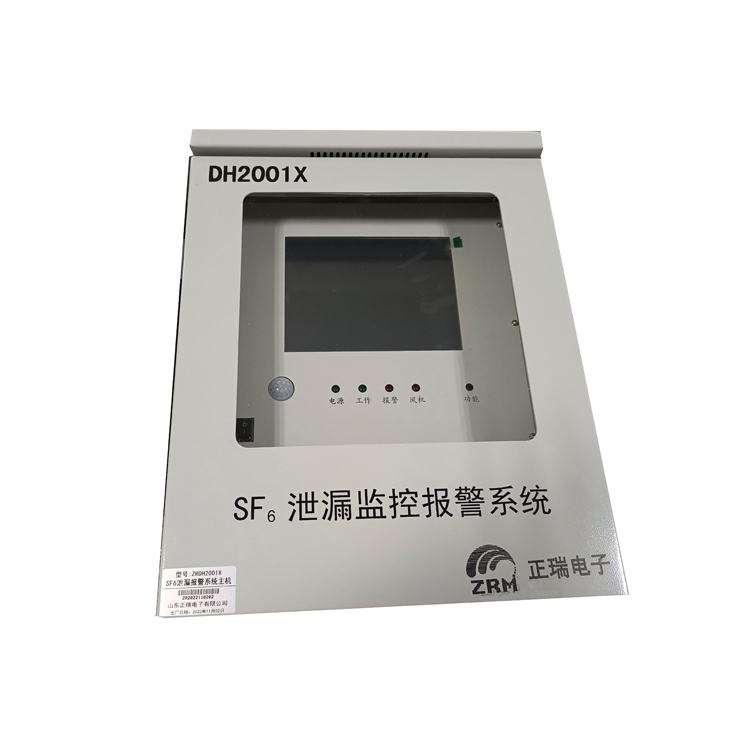

监控主机：汇总所有变送器采集数据，运算比对阈值，实时显示；一旦浓度超限，输出告警信号，下发指令启动风机。

执行单元：声光语音报警器、风机控制器，选配入口 LED 状态显示屏。

通讯输出：485 总线接入变电站自动化系统，实现遥测遥信上传，远程查看实时数据、历史告警。

三、六氟化硫气体SF6泄漏报警监测装置的应用

1. 事前预警：泄漏一旦发生，系统立刻捕捉信号，不等人员现场检测就触发报警，自动排风，最大限度降低事故风险。

2. 全域多点覆盖：大型 GIS 室多点布放变送器，精准定位泄漏区域，不再是单点检测，缩小排查范围。

3. 适配无人值守变电站：监测数据、告警信号远传后台，远方即可掌握 GIS 室环境状态，减少现场人员进出频次。

4. 一体化环境监测：同步采集室内温湿度，兼顾 GIS 房间环境监测，一套系统实现气体 + 环境双监测。

四、六氟化硫气体泄漏报警监测装置日常管理注意事项

1. 变送器安装位置：必须布置在设备下部低洼处，不可安装在高处；避开风口直吹，防止气流稀释气体造成检测不准。

2. 定期维护：每季度清理变送器防尘滤网；按照设备周期，对传感器进行校准，保证测量精度。严禁用水直接冲洗变送器探头。

3. 报警处置流程：收到 SF₆浓度告警，第一时间确认告警点位，系统自动排风；人员进入 GIS 室前，通风至少 15 分钟，复核 SF₆、氧气指标，必要佩戴防护装备，排查 GIS 法兰、阀门、密封面等泄漏高发位置。

4. 台账管理：保存系统历史报警、巡检记录、传感器校准报告，满足安评、验收、检修资料归档要求。
