DolphinDB 时序数据建模实战：宽窄表取舍与多型号设备的统一 schema

摘要

搭 IoT 数据平台，有一道题躲不开，而且必须第一天就答：测点数据用什么表结构存？

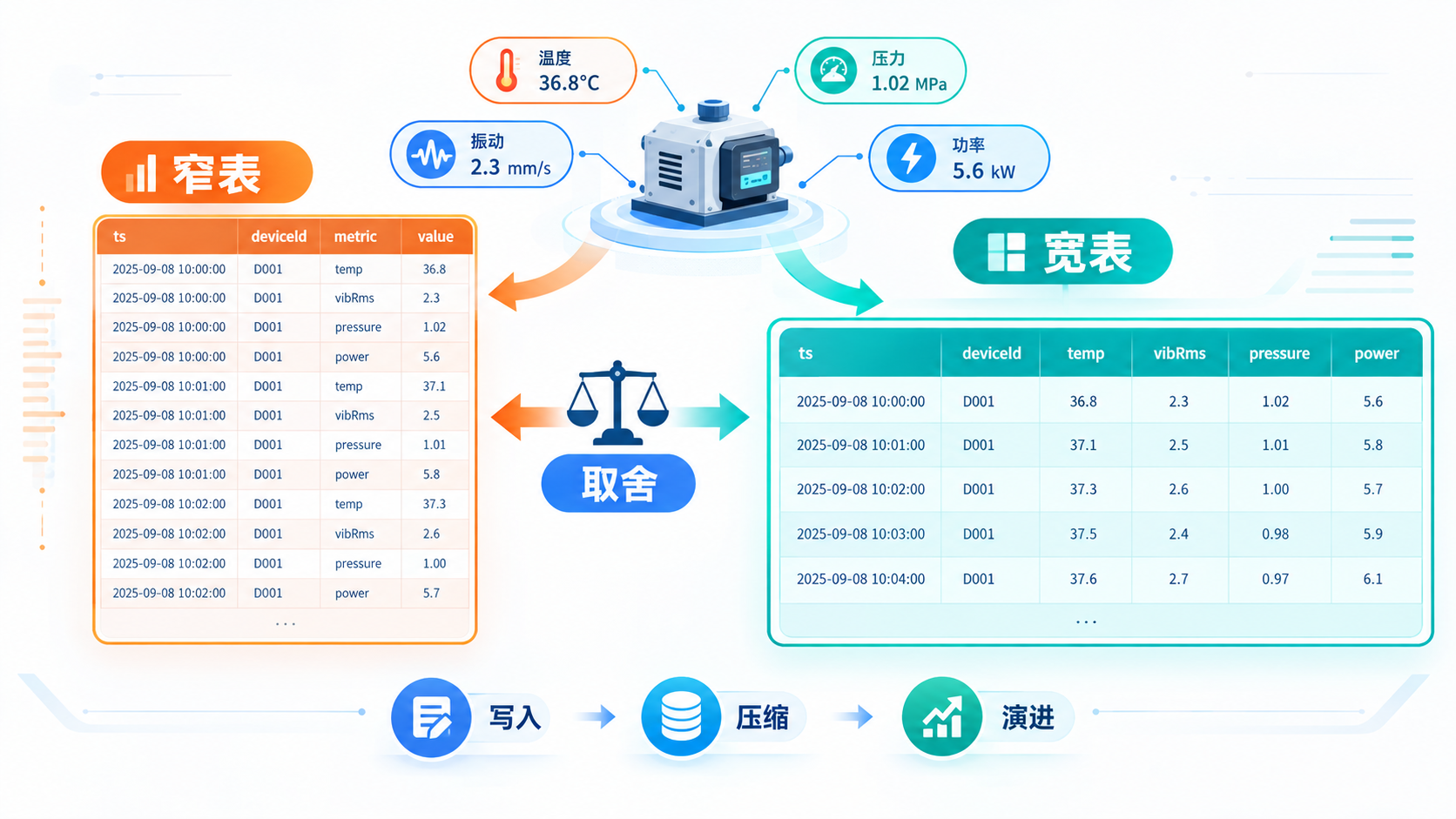

大部分教程给的答案是窄表——一测点一行（时间、设备、指标名、数值），通用、灵活、加测点零改动，MySQL 时代就这么教。而列存时序引擎又普遍偏爱宽表——一设备一行、一测点一列，压缩率和查询效率都更好。两种说法都对，但都不全对：窄表的灵活是有代价的，宽表的高效也是有边界的，代价和边界都藏在你的具体场景里。

更麻烦的是第二个问题：厂里设备三个型号、五家厂商，测点一半重叠一半不同，schema 怎么统一？每型号一张表？全型号一张超宽表？还是有什么折中？

本文把这两个问题摊开讲：窄表与宽表在写入、查询、压缩、类型安全、计算直接性五个维度上的取舍；多型号设备统一 schema 的三种方案；tag 放内联还是维表；以及加测点、上新型号时 schema 怎么演进。最后给一份可以直接照用的决策清单。

建模是第一天的事，也是每一天的事——schema 会陪你比代码更久，值得第一周多花两天想清楚。

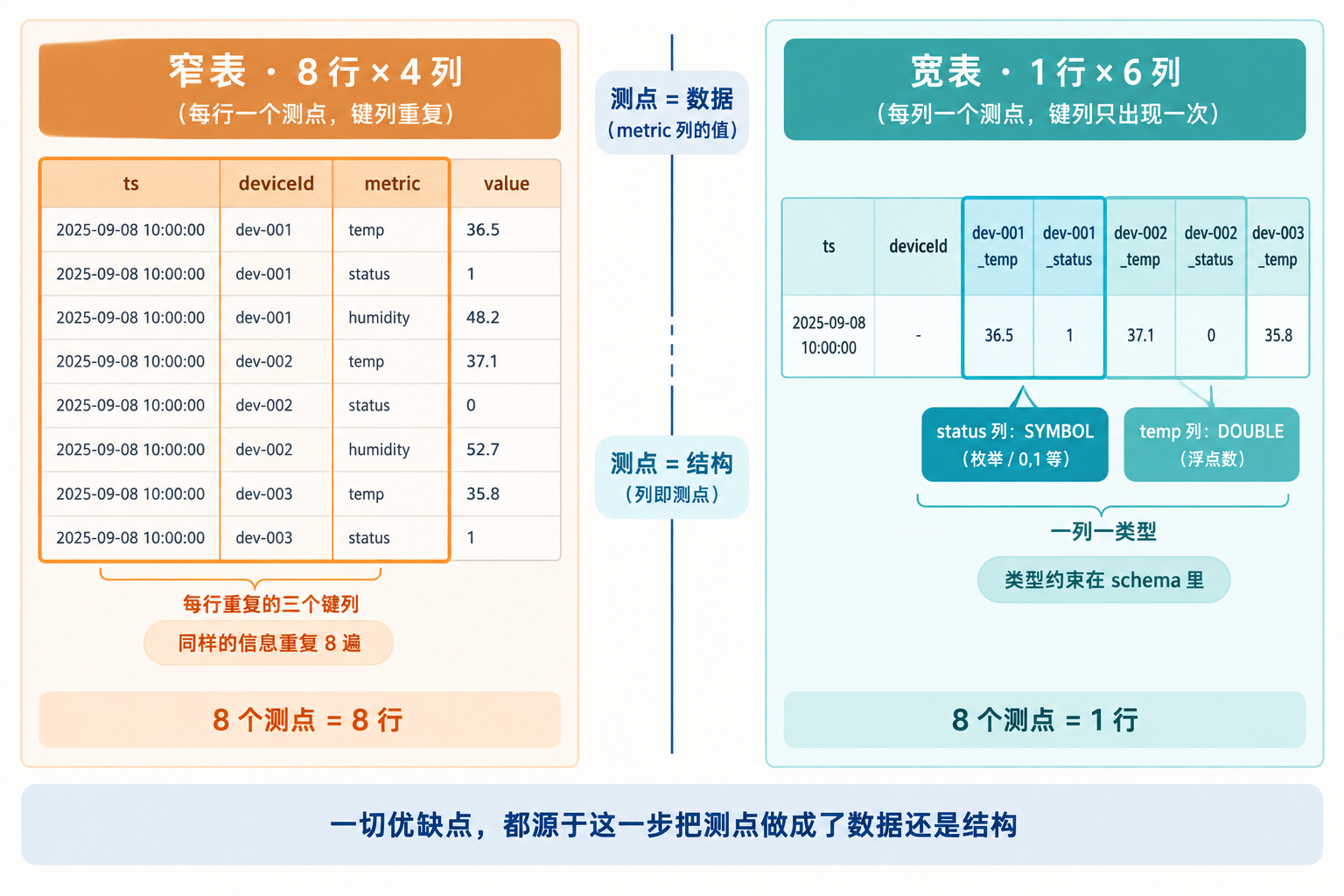

一、两种形状：窄表与宽表

先把两种建模摆出来，看清楚它们长什么样。

1.1 窄表：一测点一行

// 窄表（也叫长表）：每个采样点占一行
narrow = table(1:0,
    `ts`deviceId`metric`value,
    [DATETIME, SYMBOL, SYMBOL, DOUBLE])

// 一台设备 8 个测点的同一秒采样 = 8 行
// (2026.03.15 10:00:00, PUMP-007, temp,    42.1)
// (2026.03.15 10:00:00, PUMP-007, vibRms,   2.3)
// (2026.03.15 10:00:00, PUMP-007, pressure, 0.8)
// ...

窄表的本质是把"测点"做成了数据（metric 列的值），而不是结构（列名）。这是它一切优缺点的根源。

1.2 宽表：一设备一行、一测点一列

// 宽表：一次采样占一行，每个测点一列
wide = table(1:0,
    `ts`deviceId`temp`vibRms`vibPeak`pressure`rpm`power`status,
    [DATETIME, SYMBOL, DOUBLE, DOUBLE, DOUBLE, DOUBLE, DOUBLE, DOUBLE, SYMBOL])

// 同一个采样 = 1 行
// (2026.03.15 10:00:00, PUMP-007, 42.1, 2.3, 5.7, 0.8, 1480, 75.2, RUNNING)

宽表把测点做成了结构：列即测点，类型即约束。

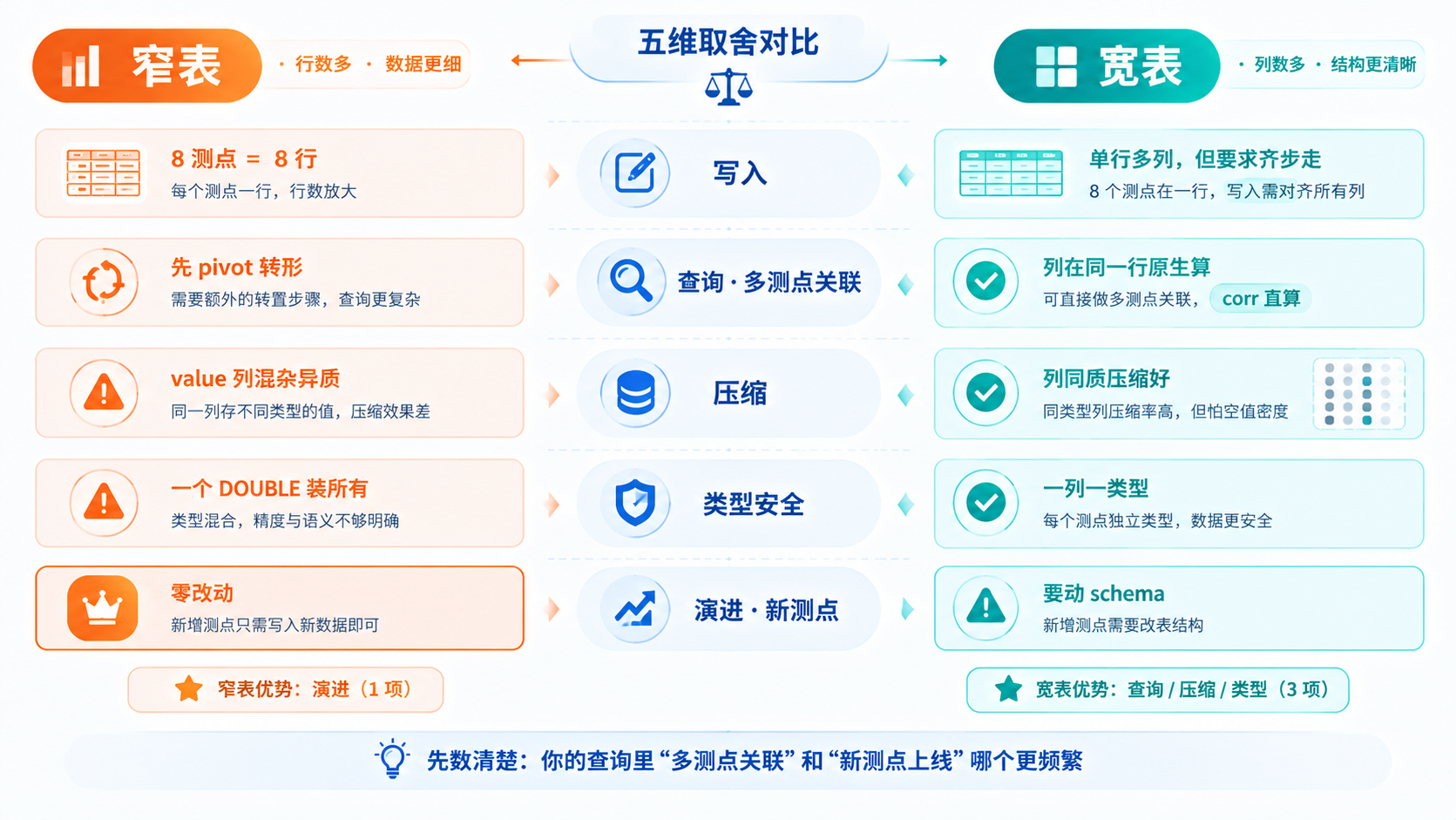

二、五个维度的取舍

两种形状谁好？没有标准答案，只有维度。

2.1 写入路径：行数放大 vs 单行多列

窄表有行数放大效应：8 个测点就是 8 行。1000 台设备 1Hz 采样，每秒 8000 行；宽表只要 1000 行。行数多本身不是问题（时序引擎吃行数没问题），问题是每行都要重复 ts + deviceId + metric 这组键——同样的信息量，窄表多扛了三列的重复存储。

宽表的写入端要求接入数据"一次到齐"：一个采样周期内各测点凑齐一行再写。测点到达参差（有的 1Hz 有的 0.1Hz）时，要么按最慢的对齐，要么接受空值。

2.2 查询模式：先问"谁是常客"

选型的关键不是两种表各自能跑什么查询，而是你的查询里谁是常客：

• 单测点长曲线（看 PUMP-007 三天的温度趋势）：窄表 where metric = 'temp' 直出；宽表 select ts, temp from ... 同样直出——两者打平
• 多测点同时刻关联（温度、振动、功率对齐看；算振动和功率的相关性）：宽表是原生能力，列就在同一行里：

// 宽表：跨测点计算零成本
select corr(vibRms, power) as vib_power_corr
from loadTable("dfs://iot", "wide")
where deviceId = "PUMP-007"
  and ts between datetime(2026.03.15) : datetime(2026.03.16)

窄表要做这件事，得先 pivot by 把行转列，多一步 reshuffle，数据量大时这一步不便宜：

// 窄表：先转宽再算
select corr(vibRms, power) from (
    select avg(value) from narrow
    where deviceId = "PUMP-007"
    pivot by minute(ts), metric
)

• 新测点上线：窄表零改动（metric 多一个值而已）；宽表要动 schema——这是窄表的核心优势，演进问题第五节单独讲

2.3 压缩与空间：列同质性与空值密度

列存引擎的压缩率取决于列内数据的同质性。这里窄表吃暗亏：

• 宽表的 temp 列，从头到尾都是温度值，范围窄、变化平缓，压缩效果好
• 窄表的 value 列，混着温度、振动、压力、功率——量纲不同、范围差几个数量级，压缩率明显受损；metric 列虽然 SYMBOL 重复压缩不错，但那本来就是宽表里"列名"不需要存的东西

宽表的反向代价是空值密度：某设备没有功率测点，power 列就是一列空值。好在列存对空值友好（空值位图压缩极便宜），只要空值密度不夸张（比如不超过一半），宽表在空间上仍是赢家。

2.4 类型与单位安全

窄表的 value 只能是一种类型（通常 DOUBLE），这带来两个隐患：

• 设备状态这种字符串量（RUNNING/STANDBY/FAULT）没地方放，要么另开一张窄表，要么硬编码成数字——后者丢掉了自解释性
• 没有类型校验：温度测点被人配置成了字符串 "42.1"，写入直接报错或者更糟——静默出错

宽表一列一类型：status SYMBOL、temp DOUBLE，约束在 schema 里，错误进不了库。测点类型越杂，宽表这个优势越明显。

2.5 计算的直接性

这条决定日常使用的体感。宽表下，绝大多数分析就是最普通的 SQL：avg(temp)、max(vibRms) \ avg(vibRms)、mavg(power, 60)——任何人都能写。窄表下，每个分析都要先过一次"行转列"的心智转换，写的人累，读的人也要多想一步。

计算的直接性是宽表最容易被低估的优势——它省的不是机器时间，是每个写查询的人的时间。

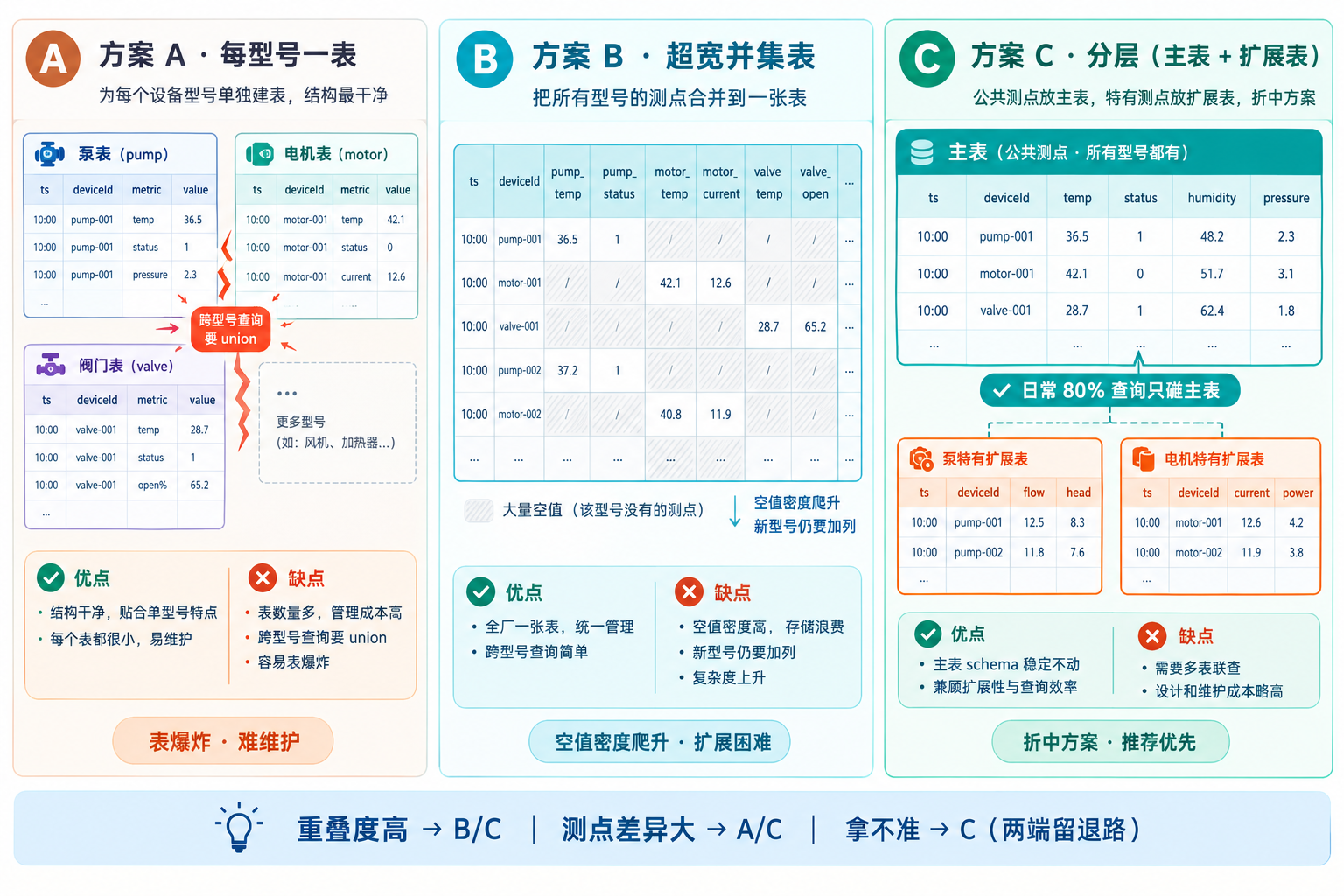

三、多型号设备的统一 schema

单型号场景宽表基本是默认解。真正的难题从多型号开始：3 个型号、5 家厂商，测点一半重叠一半不同。

3.1 方案 A：每型号一张表

// 泵类一张表
pumpTable = table(1:0, `ts`deviceId`temp`vibRms`sealTemp`bearingTemp, ...)
// 电机类一张表
motorTable = table(1:0, `ts`deviceId`temp`windingTemp`rotorPos, ...)

• 优点：每张表干净，类型贴合型号，没有空值浪费
• 缺点：型号一多表爆炸；跨型号的群体查询很难看——"全厂设备的温度分布"要 N 张表 union 起来；新型号上线 = 新表 + 新接入配置 + 新查询适配

适合型号数量少（两三种）、彼此测点差异大、且很少跨型号分析的场景。

3.2 方案 B：全型号超宽表

把所有型号测点的并集做成一张超宽表，型号没有的测点留空。

• 优点：一张表查全厂，跨型号分析最顺
• 缺点：测点并集随型号增长，空值密度爬升；新型号带新测点仍然要加列（DDL 动作）；表越宽，"这列是哪个型号的"越难记

适合型号测点重叠度高（比如七成以上公共测点）、型号数量增长可控、以跨型号分析为主的场景。

3.3 方案 C：公共列 + 扩展表分层（工程折中)

实践中用得较多的是分层：公共测点进主表，型号特有测点按组进扩展表。

// 主表：全厂公共测点（所有型号都有）
main = table(1:0,
    `ts`deviceId`temp`vibRms`power`status,
    [DATETIME, SYMBOL, DOUBLE, DOUBLE, DOUBLE, SYMBOL])

// 扩展表：按测点组分表，只存型号特有测点
pumpExt = table(1:0, `ts`deviceId`sealTemp`bearingTemp, ...)    // 泵类特有
motorExt = table(1:0, `ts`deviceId`windingTemp`rotorPos, ...)   // 电机类特有

• 日常的全厂分析（温度、振动、功率）只碰主表，简单直接
• 型号深度诊断时按需 join 扩展表，或干脆只查扩展表
• 新型号上线：公共测点直入主表，特有测点要么进已有扩展表，要么新增一张——主表 schema 稳定不动

代价是"深度分析要跨表"，所以分层的关键判断是：公共测点要覆盖日常 80% 的查询，否则扩展表会天天被 join，分层失去意义。

3.4 怎么选：三个判断依据

• 测点重叠度：重叠高（>70%）→ B 或 C；重叠低 → A 或 C
• 型号数量与增长：型号持续增长 → C（主表稳如磐石）；型号收敛 → A/B 都行
• 查询习惯：以全厂群体分析为主 → 优先 B/C；以单型号深度诊断为主 → A/C

拿不准时选 C——它在两端都留了退路。

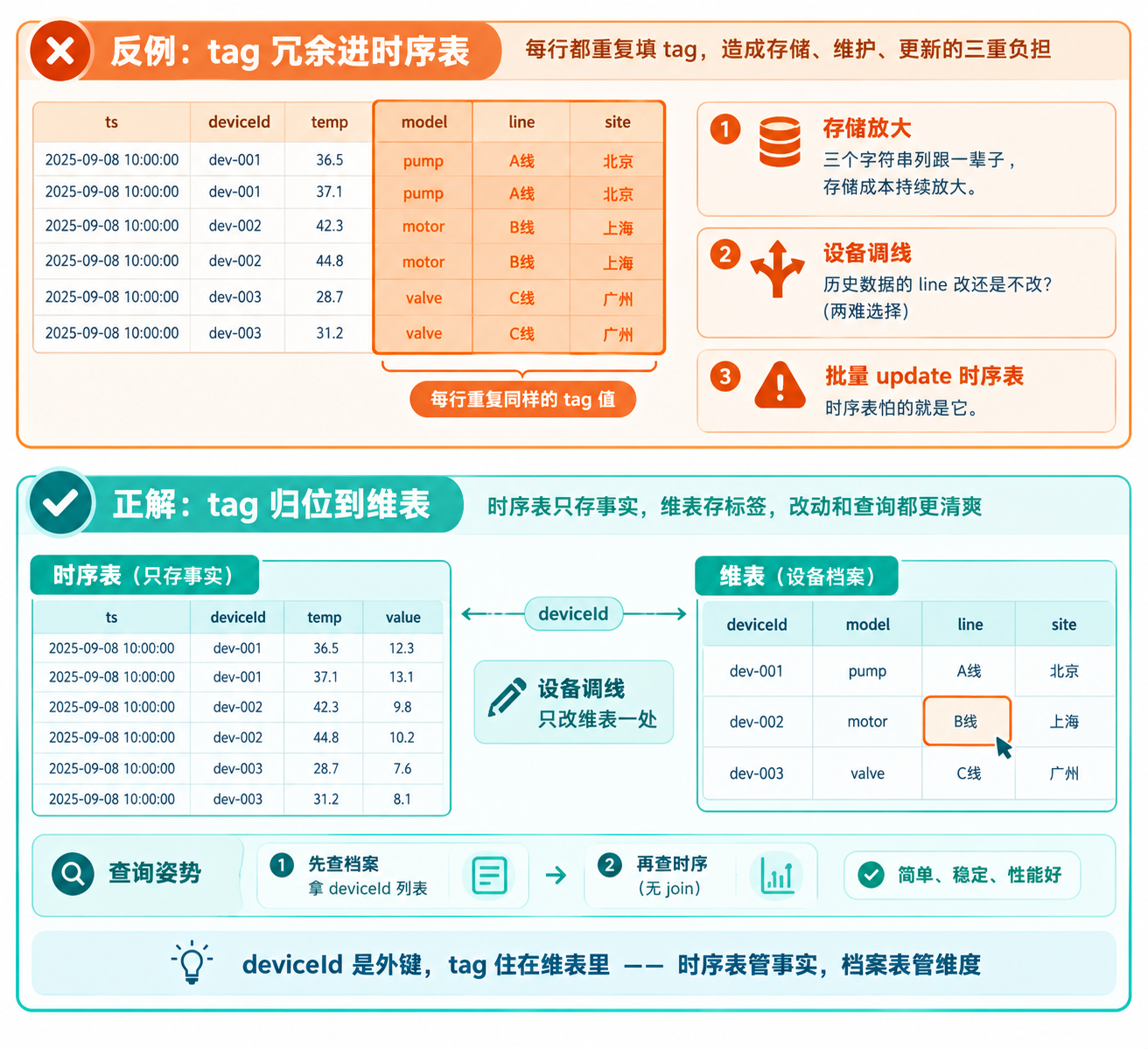

四、tag 放哪：内联冗余 vs 维表关联

设备上的业务属性（型号、产线、车间、厂商）——tag——放哪是个高频错题。

错误做法：tag 冗余进时序表。

// 反例：model/line/site 每行重复存储
bad = table(1:0, `ts`deviceId`model`line`site`temp, ...)

三个问题：存储放大（三个字符串列跟一辈子）；tag 写死在历史数据里（设备调到另一条产线，历史数据的 line 是改还是不改？）；tag 变更要求批量 update 时序表——时序表怕的就是 update。

正确姿势：时序表只存 deviceId，tag 放设备档案维表。

// 时序表：只有 deviceId
// 档案维表：tag 集中管理，设备调线只改这一处
deviceMeta = table(1:0,
    `deviceId`model`line`site`installDate,
    [SYMBOL, SYMBOL, SYMBOL, SYMBOL, DATE])

查询时两种用法：

• 先查档案再查时序（常用且高效）：先从档案表筛出目标设备的 deviceId 列表，再带进时序查询的 where in 条件——时序表全程无 join
• 确实要行级关联时再 join：小结果集上 join，避免大表大 join

一句话：deviceId 是外键，tag 住在维表里。时序表管事实，档案表管维度，各司其职。

顺带一个类型细节：deviceId、metric、status 这类重复度高的字符串列，用 SYMBOL 而不是 STRING——SYMBOL 有内部字典，比较和压缩都更快，这是列存引擎下的免费午餐。

五、schema 演进：加测点与新型号的落地

schema 不是定一次管永久。测点会加，型号会上新，怎么演进才不伤筋动骨？

5.1 宽表加列：可行，但当成运维动作做

分区表加列（addColumn）在技术上是支持的，但要清楚代价：新列对历史分区是空的，历史数据不会自动回填；加列涉及全部分区的元数据变更，大表上要评估执行窗口；下游依赖 select * 的任务会突然多一列，行为可能变。

所以加列的三条纪律：

1. 加列前确认这个测点值得进主表（用满第三节的分层判断，能进扩展表就不动主表）
2. 选低峰窗口执行，执行后验证下游
3. 历史分区的新列就是空——接受"新列从今天开始有数"的语义，别试图回补历史

5.2 结构大改：版本化并存 + 统一视图

测点体系整体升级（比如窄表迁宽表、主表重新分层）时，别在原表上动手术。稳妥路径是新版本表并存，按时间切分流量，查询层统一封装：

// v2 新表上线，新老并存，ts >= 切换点写新表
// 查询封装：内部按切换点路由，外部无感
def queryUnified(startT, endT) {
    cutover = datetime(2026.07.01 00:00:00)
    oldPart = select ts, deviceId, temp, vibRms, double(NULL) as power
               from loadTable("dfs://iot", "wide_v1")
               where ts between startT : min(endT, cutover - 1s)
    newPart = select ts, deviceId, temp, vibRms, power
               from loadTable("dfs://iot", "wide_v2")
               where ts between max(startT, cutover) : endT
    return oldPart.unionAll(newPart)
}

要点：老表冻结不删（历史查询和审计还需要），新流量全走 v2，验证一个季度后再考虑老表降级为归档存储。对外只暴露 queryUnified 这样的封装函数，业务查询不感知切换——把"改表"这个运维事故高发动作，变成一次无感的灰度发布。

5.3 接入侧与存储侧解耦：窄进宽出

一个实用的架构招：接入用窄式流表（通用灵活），落盘前转成宽表（高效存储）。

采集网关五花八门，让每个网关都拼宽行很别扭；但让它们往窄式流表吐"测点名 + 值"很容易。落盘环节由流计算引擎做转形：按 deviceId 聚合，把同一周期的测点拼成宽行写入宽表。这样接入的灵活和存储的高效两头都占，代价是中间多一跳转形逻辑——这跳逻辑换来的是：加测点时接入层零改动，只在转形配置里多一个映射。

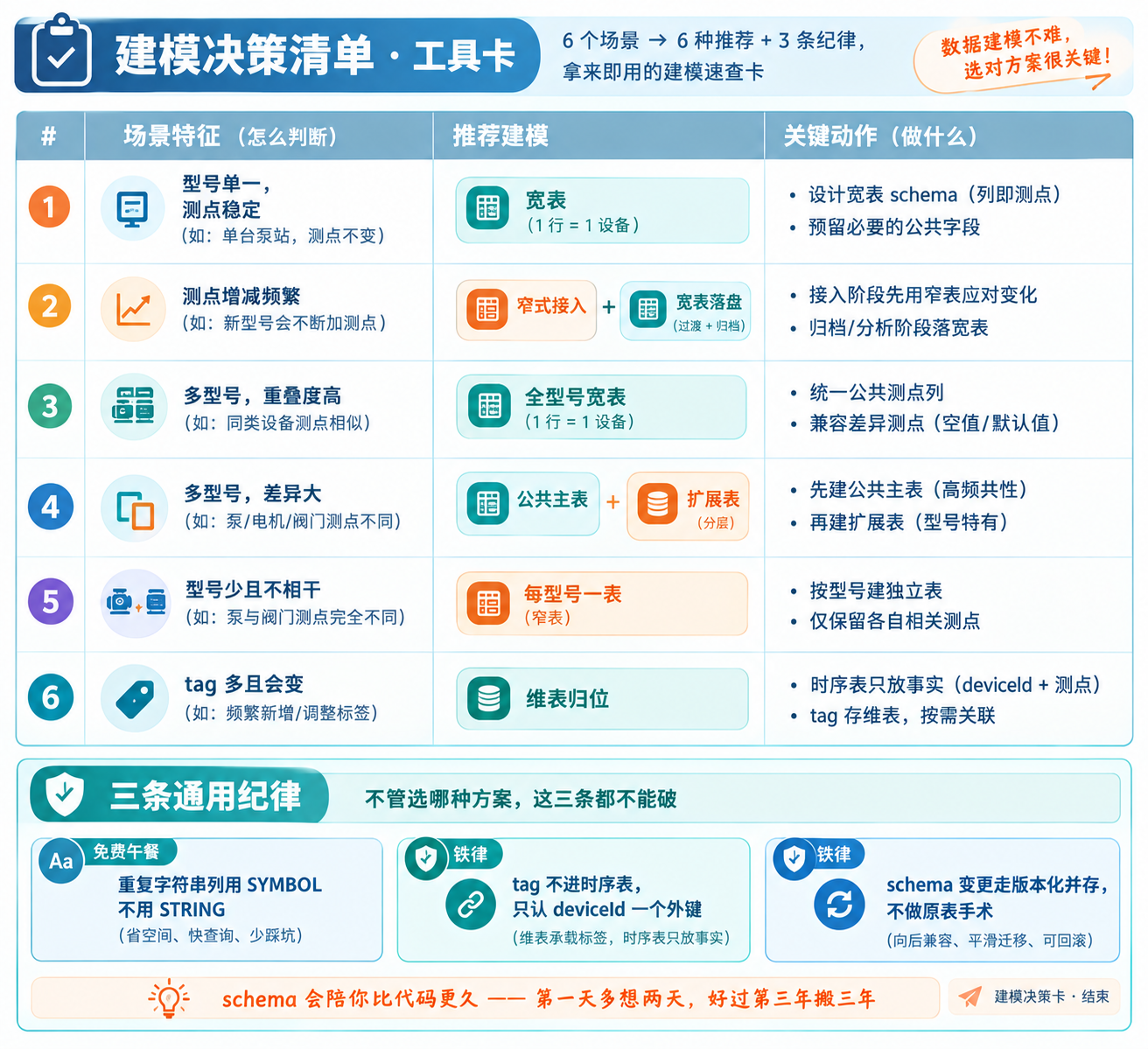

六、决策清单

把全文的取舍收成一张表，搭新平台时照着走：

三条通用纪律，不分场景：

• 字符串重复列用 SYMBOL 不用 STRING
• tag 不进时序表，时序表只认 deviceId 一个外键
• schema 变更走版本化并存，不做原表手术

七、写在最后

数据建模没有惊艳的算法，没有调参的乐趣，它是平台的地基工程——没人看见它，直到它出问题。窄表宽表之争、多型号统一、tag 归位、schema 演进，每一件都是第一周的决策，代价却在第三年偿还。

回头看几个核心判断：

• 窄表的灵活付的是存储和查询的税，宽表的高效付的是演进的税——先数清楚你的查询里"多测点关联"和"新测点上线"哪个更频繁
• 多型号统一优先考虑分层（公共主表 + 扩展表），它在"表爆炸"和"超宽空值表"两个极端之间留了退路
• tag 住维表，时序表只认 deviceId——这条几乎没有反例
• 演进靠版本化并存，不靠原表手术——把 DDL 大动作变成灰度发布

最后一句给正在搭平台的人：schema 会陪你比代码更久。代码可以重写，schema 换起来要连历史数据一起搬——第一天多想两天，好过第三年搬三年。
