有限元分析中常见的几个错误点汇总

有限元分析（FEA）作为 CAE 仿真领域的核心技术，已经在众多工程行业落地应用，是产品设计迭代、结构性能校核的重要数字化工具。在实际仿真建模过程中，不少工程师会因为理论基础薄弱、建模流程设置不规范，最终造成仿真结果失真，计算分析失效。本文整理了有限元仿真里高频出现的典型错误，逐一拆解问题成因、带来的影响以及对应的规避手段，帮助工程技术人员提高仿真计算的可靠度。

图片变清晰_副本

一、建模阶段

建模是分析的基础，疏漏会导致后续工作失效。

1. 几何模型简化不合理

过度简化会删除圆角、加强筋等关键细节，导致应力计算失真；简化不足保留冗余特征，会增加网格难度和计算量，甚至引发求解不收敛。规避：按分析目的取舍，关键受力细节保留，无关装饰性特征删除，简化后核对关键尺寸。

2. 单位系统不统一

这是隐蔽性致命错误，几何、材料、载荷单位混用，会导致结果数量级偏差。规避：建模前统一单位（优先国际单位制），核对所有参数单位，杜绝混用。

3. 材料属性设置错误

混淆材料类型、参数填写错误、忽略各向异性或温度相关性，会违背物理本质。规避：从权威渠道获取参数，核对类型与单位，按需设置各向异性和温度曲线。

二、网格划分阶段

网格质量、密度、类型直接影响精度与效率。

1. 网格质量过低

单元畸变、长宽比过大等问题，会导致应力异常、求解不收敛。规避：划分后检查质量指标，应力集中区域加密网格，选择合适单元类型。

2. 网格密度不合理

过疏无法捕捉关键信息，过密增加计算负担。规避：采用梯度网格，关键区域加密，通过收敛性验证确定合适密度。

3. 单元类型选择不当

单元类型与分析场景不匹配，会导致结果失真。规避：按结构特点选择，薄壳用壳单元，实体用实体单元，动态分析选用适配单元。

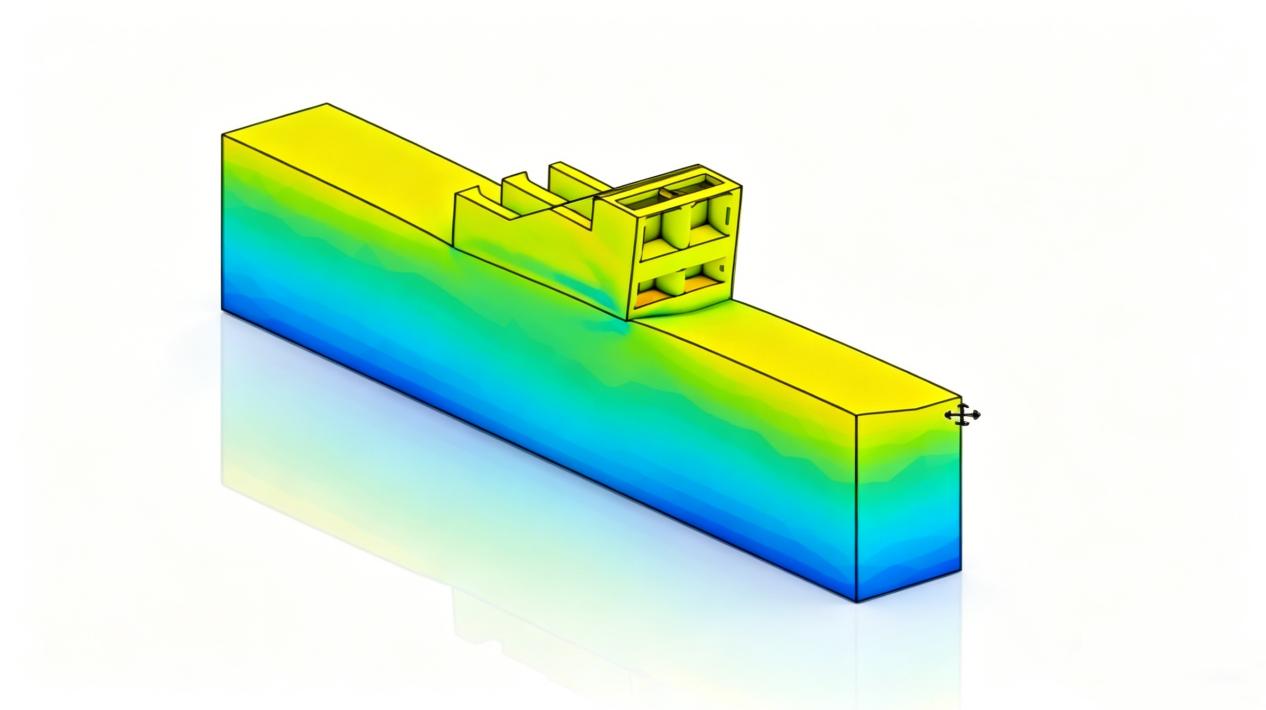

Abaqus有限元图_副本

三、载荷与约束设置阶段

边界条件错误会让仿真失去意义，常见于约束和载荷设置。

1. 约束设置不当

过约束限制正常变形，欠约束导致刚体位移、求解不收敛。规避：按实际工况设置约束，检查是否存在刚体位移。

2. 载荷施加错误

载荷类型、大小、方向或位置错误，忽略动态载荷惯性效应，会偏离实际工况。规避：明确工况，准确设置载荷参数，动态分析考虑惯性和阻尼。

3. 边界条件矛盾

多物理场耦合中，忽略载荷与约束耦合，会导致求解失败。规避：明确耦合关系，确保边界条件协调一致。

四、求解与后处理阶段

后处理误读或忽略验证，会误导设计决策。

1. 求解器选择不当

求解器与分析类型不匹配，会导致收敛失败或精度不足。规避：按分析类型选择求解器，合理设置收敛准则等参数。

2. 后处理误读结果

只关注最大值、误读单位、忽略接触状态，会误判结果。规避：全面分析分布规律，核对单位，重点检查关键区域，验证结果可靠性。

3. 忽略求解收敛性

强行接受不收敛的失真结果，会误导设计。规避：出现不收敛时，排查网格、边界条件等问题，调整后重新求解。

做有限元仿真，关键是 "模型要贴合真实情况，结果要能回到工程实际"。刚入门的工程师，需要把理论学扎实、流程走规范、验证做到位；有经验的工程师，则不能一味依赖过往经验，要结合当前项目的具体工况做判断。把这些问题都规避掉，仿真结果才能为产品设计提供有价值的参考。
