常见电机类型及各自优劣势

一、电机的基本物理原理

电机把电能转成机械能，核心原理主要是：

1. 载流导体在磁场中受力，通电线圈在磁场中受到安培力 F=BIL，产生转矩。
2. 磁场与磁场相互作用，定子磁场和转子磁场之间有吸/斥力，带动转子转。
3. 磁阻转矩，磁路总是趋向磁阻最小，转子会转到使磁阻最小的位置。

旋转电机的关键通常是：定子产生旋转磁场 → 转子跟随旋转磁场运动。 根据转子是否跟得上旋转磁场，分出了同步电机和异步电机。

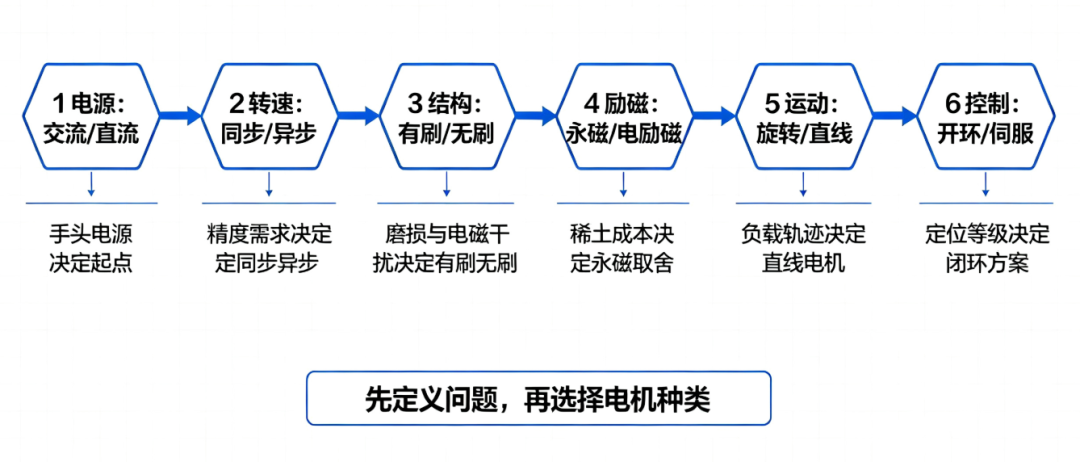

二、常用电机分类方式

电机分类可以从不同角度切入，每一类回答不同工程问题。

电机种类非常多，不同分类回答不同问题：

• 按电源分：我手头是交流电还是直流电？
• 按同步/异步分：我需要精确转速吗？是否必须用变频器？
• 按有刷/无刷分：我能不能接受电刷磨损？需不需要低电磁干扰？
• 按永磁/电励磁分：我是否愿意为高效率和高功率密度付出稀土成本？
• 按旋转/直线分：负载是旋转还是直线运动？是否要去掉丝杠、皮带？
• 按控制用途分：我需要开环定位还是高精度闭环伺服？

三、常用分类的优劣势

1. 直流电机 vs 交流电机

2. 同步电机 vs 异步电机

3. 有刷电机 vs 无刷电机

4. 永磁电机 vs 电励磁电机

5. 步进电机 vs 伺服电机

6. 旋转电机 vs 直线电机

四、常见电机原理

1. 交流电机

含义/原理 使用交流电供电的电机，定子通入交流电后产生旋转磁场，常见的交流电机分为异步电机和同步电机。

优势

• 交流电容易获得，工业电源普遍是交流。
• 结构简单，特别是异步电机，坚固耐用。
• 适合大功率、工业驱动。

劣势

• 传统交流电机调速较复杂，需要变频器。
• 异步电机功率因数通常滞后，轻载时效率较低。

2. 三相电机

含义/原理 使用三相交流电的电机，三相绕组在空间上互差120°，通入时间上也互差120°的三相交流电，会产生一个旋转磁场。 三相电机可能是三相异步电机，也可能是三相同步电机。

优势

• 三相电产生旋转磁场最自然、效率高。
• 功率大，工业标准设备。
• 三相异步电机可以直接启动，启动转矩较大。

劣势

• 必须有三相电源，普通家庭通常是单相电，需要变频器或移相设备。
• 单相环境下使用受限。

3. 异步电机，也叫感应电机

含义/原理 定子通交流电产生旋转磁场，转子导体切割旋转磁场，感应出电流，感应电流再在磁场中受力，产生转矩。 转子的实际转速 n 略低于同步转速 ns，存在转差率：

如果转子转速达到同步转速，就没有相对切割，感应电流消失，转矩也没了，所以转子必须异步。

常见类型

• 鼠笼式异步电机
• 绕线式异步电机

优势

• 结构简单、坚固、便宜。
• 维护方便，可靠性高。
• 适合大多数风机、水泵、传送带等通用驱动。

劣势

• 存在转差损耗，效率略低于同步电机。
• 调速需要变频器。
• 轻载时功率因数低。
• 启动电流大，直接启动可能冲击电网。

4. 同步电机

含义/原理 转子转速与定子旋转磁场转速严格相同，即 n=ns。 转子可以是永磁体，也可以是电励磁磁极，或者靠磁阻变化产生转矩。转矩主要来自定子磁场与转子磁场的相互吸引。

常见类型

• 电励磁同步电机：大型发电机、工业驱动。
• 永磁同步电机：伺服、电动汽车。
• 磁阻同步电机：高效调速驱动。

优势

• 转速精确，与电源频率严格成比例。
• 效率高，特别是永磁同步电机。
• 电励磁同步电机可以调节励磁，改善功率因数。

劣势

• 直接并网时启动困难，往往需要变频启动或阻尼绕组。
• 永磁同步电机成本较高，永磁体有退磁风险。
• 控制系统比异步电机复杂。

5. 直流电机

含义/原理 使用直流电源供电，传统有刷直流电机通过电刷和换向器不断改变电枢绕组电流方向，使转矩方向保持恒定。无刷直流电机则没有机械换向器，靠电子换向，根据转子位置给不同定子绕组通电。

常见类型

• 有刷直流电机
• 无刷直流电机
• 永磁直流电机
• 电励磁直流电机

优势

• 有刷直流电机调速简单，控制电压即可调速。
• 启动转矩大。
• 无刷直流电机效率高、寿命长、噪音低。

劣势

• 有刷电机存在电刷磨损、火花、电磁干扰，需要维护。
• 无刷电机需要电子驱动器和位置传感器，成本高、控制复杂。
• 功率密度整体不如现代永磁同步电机。

6. 永磁电机

含义/原理 使用永磁体建立电机磁场，而不是用励磁绕组通电产生磁场。 永磁电机不是一种独立原理，而是一种励磁方式，可以做成：永磁同步电机、无刷直流电机、永磁有刷直流电机、永磁步进电机等。

优势

• 无励磁损耗，效率高。
• 功率密度高，体积小、重量轻。
• 响应快，适合高性能场合。

劣势

• 永磁体成本高，特别是稀土永磁。
• 高温或大电流下可能退磁。
• 气隙磁场不可直接调节，弱磁控制较复杂。

7. 直线电机

含义/原理 可以理解为把旋转电机沿轴向剖开展平，定子产生行波磁场，动子直接做直线运动，不需要丝杠、皮带等旋转转直线机构。

常见类型

• 直线感应电机
• 直线同步电机
• 直线直流电机
• 音圈电机

优势

• 直接产生直线运动，无机械传动间隙。
• 高速度、高加速度。
• 结构紧凑，适合高精度定位。

劣势

• 效率通常低于旋转电机。
• 发热较大，散热难。
• 需要直线光栅等反馈，控制复杂。
• 成本较高，安装调试要求高。

8. 伺服电机

含义/原理 伺服指的是闭环精确控制，不是一种独立的电机原理。 伺服电机通常由高性能电机+编码器/旋变+伺服驱动器组成。常见的是永磁同步交流伺服电机，也有直流伺服电机。 它通过位置环、速度环、电流环三环控制，实现精确的位置、速度、转矩控制。

优势

• 精度高，响应快。
• 可精确控制位置、速度、转矩。
• 适合自动化设备、机器人、数控机床。

劣势

• 价格高。
• 需要专业驱动器、调试复杂。
• 对安装和联轴器要求高。

9. 步进电机

含义/原理 给一个脉冲，电机就转过一个固定角度，称为步距角。定子多相绕组按顺序通电，转子齿逐步对齐磁场，实现步进旋转。 常见类型有反应式、永磁式、混合式。混合式步进电机最常见，典型步距角1.8°，即200步/转。

优势

• 可开环控制，不需要编码器即可定位。
• 控制简单，成本低。
• 低速扭矩大，适合短行程定位。

劣势

• 可能失步，负载突变时容易丢步。
• 高速时扭矩下降明显。
• 效率较低，容易发热。
• 有共振和振动问题。

10. 舵机

含义/原理 通常指模型舵机或小型伺服舵机，它是一个执行组件：内部包含直流电机、齿轮减速器、电位器位置反馈和控制电路。 接收PWM信号，控制板比较目标角度与电位器实际角度，驱动电机转到目标位置。常见控制信号是50Hz PWM，高电平脉宽0.5ms～2.5ms对应0°～180°左右。

优势

• 体积小，集成度高。
• 角度控制简单，用PWM即可。
• 成本低，适合模型、机器人关节。

劣势

• 行程有限，通常只有0°～180°或270°。
• 精度一般，齿轮有回差。
• 不适合连续旋转或大功率场合。

11. 空心杯电机

含义/原理 空心杯指的是转子结构：转子没有铁芯，绕组做成杯状或篮状，质量很轻，转动惯量小，定子通常是永磁体。 常见的是空心杯有刷直流电机，也有空心杯无刷电机。

优势

• 无铁芯，没有齿槽转矩，运转平滑。
• 转动惯量小，响应快。
• 效率高，适合小型高速应用。

劣势

• 功率较小。
• 制造工艺复杂，成本高。
• 过载能力不如有铁芯电机。
