无线空调红外学习控制模块：红外信号转发与双向控制架构设计方案

无线空调红外学习控制模块：红外信号转发与双向控制架构设计

摘要：传统固定式RS485红外空调控制依赖有线布线与红外直射视距传输，在跨楼层、大空间、多隔断、分散式机房等远距离场景中存在显著短板，极易出现信号衰减、遮挡失效、施工困难、无法集群调度等问题。针对上述痛点，本文采用无线透传远距离传输+本地红外就近发射的分层转发架构，配合无线链路容错机制、本地红外码缓存队列、RS485双向数据交互、一对多分组联动策略，构建一套可穿墙、可远距离、可离线兜底、可多设备集群联动的无线红外空调控制系统。方案彻底摆脱红外视距限制与有线布线约束，同时保留工业RS485总线的稳定性与扩展性，适配规模化、分布式、无人值守的智能环境调控场景。

关键词：无线红外控制；空调智能调控；信号转发；红外码缓存；无线透传；RS485双向通讯；一对多联动

一、引言

红外空调控制凭借无损改造、通用性强、适配全品牌存量空调的优势，成为动环智能化改造的主流方案。但传统红外控制属于单向视距传输，必须满足无遮挡、小距离、正对接收窗口三个条件，在工业厂区、多层楼宇、多隔间机房、大面积库房等复杂场景中，远距离、遮挡、角度偏移都会直接导致控制失效。同时传统RS485有线方案布线固化、扩容困难，无法适配分散点位的灵活部署需求。

为解决红外直射受限、有线部署繁琐、远距离控制不稳定、多空调无法联动等行业痛点，本方案设计无线+红外融合双向控制架构，通过无线链路完成远距离指令穿透转发，通过本地缓存与红外重放保障执行可靠性，通过RS485总线实现环境数据融合与本地兜底，最终实现单点精准控制、分区联动控制、全域集群控制的一体化能力。

二、远距离场景痛点：红外直射传输受限机理与故障特征

红外光信号属于短波直线传播介质，物理特性决定其无法适配复杂远距离工况，在工程落地中呈现四大典型受限问题。

2.1 传输距离衰减严重

标准38KHz红外载波信号在空旷环境有效可控距离仅6~8m，超过10m后波形幅值大幅衰减、载波失真，空调接收端无法识别完整指令，出现偶发失效、指令漏执行、功能错乱等问题。长距离多点位场景无法全覆盖。

2.2 遮挡与非视距完全失效

墙体、吊顶、设备柜体、管线遮挡会直接阻断红外光路，无法穿墙绕射；高位内嵌空调、侧向安装空调存在角度盲区，传统集中红外发射方案存在大量控制死角。

2.3 有线布线无法适配分散点位

远距离分散空调若采用RS485有线组网，需要跨区域布线、桥架铺设、多点接地，施工成本高、周期长、改造破坏性大，老旧现场基本不具备施工条件。

2.4 单红外发射头故障牵连全域

传统集中式红外发射方案单点故障即导致整区空调失控，无分布式冗余兜底，系统容错性差、运维风险高。

三、无线透传+本地红外发射组合整体方案

本架构摒弃传统集中红外发射模式，采用上层无线远距离透传、下层分布式本地红外执行的二级转发架构，从物理层面彻底解决视距与距离限制。

3.1 双层分层架构设计

无线透传层（远距离指令传输）：采用工业级无线通信链路，支持穿墙、跨楼层、远距离数据传输，替代传统RS485有线布线，负责接收平台/网关下发的开关机、模式、温度、风速控制指令，完成跨区域指令分发。无线链路不依赖视距、不局限布线，实现全域信号覆盖。

本地红外执行层（近距离精准重放）：每台空调就近配套一台无线红外模块，模块部署于空调接收窗口可视范围内，通过本地近距离红外发射完成指令重放。近距离发射无衰减、无遮挡、无角度偏差，保证每一次指令执行100%有效。

3.2 红外信号转发完整工作流程

平台生成控制指令→无线网关广播/定点下发→远端无线模块接收指令→读取本地缓存红外码值→精准时序红外重放→空调执行动作→模块回传运行状态与链路质量→平台闭环校验。

3.3 组合方案核心优势

无线解决“传得远、穿得过、不用布线”的部署问题，红外解决“执行准、无衰减、无盲区”的可靠性问题，二者互补实现灵活部署与稳定控制兼顾。

四、无线链路多层级可靠性保障设计

针对无线通信固有干扰、延时、丢包、重包问题，系统建立链路校验、指令握手、超时重传、去重防抖、信号监测全维度可靠性机制，达到工业级稳定标准。

4.1 帧校验与双向握手机制

所有无线指令采用完整帧头、帧尾、CRC校验，杜绝错帧、乱帧、干扰帧；采用“下发-应答”双向握手，终端收到合法指令立即回传ACK确认帧，无确认帧则判定为链路丢包。

4.2 超时多级重传策略

主机未收到终端应答时，自动触发2~3次间隔重传，重传间隔动态适配距离与干扰强度；多次重传失败则标记链路异常并上报告警，避免静默失控。

4.3 指令去重与时序防抖

每条指令携带唯一ID与时间戳，模块自动过滤网络抖动产生的重复指令、滞后指令，防止空调频繁启停、模式反复切换，解决无线延时导致的指令错乱问题。

4.4 实时链路质量监测

终端周期性上传RSSI信号强度、信噪比、误码率，平台可视化监测链路状态，弱信号区域可通过无线中继补强，提前规避盲区与离线风险。

五、红外码本地缓存机制（系统稳定性核心）

为解决无线临时断网、链路波动、指令延时导致的执行异常，系统搭载固化码库+动态队列缓存+离线兜底三级缓存机制，保障控制不中断、不失效。

5.1 底层Flash固化码值缓存

模块学习完成的全功能红外码（开机、关机、制冷、制热、除湿、风速、温度调节）全部固化存储在本地Flash，断电不丢失、重启不重置。所有控制动作无需依赖云端实时下发码值，本地可随时调用执行。

5.2 动态指令队列缓存

无线接收的实时控制指令进入本地FIFO缓存队列，有序排队执行，避免多指令并发冲突、覆盖错乱，保证多步调节动作时序完整、逻辑连贯。

5.3 离线策略缓存与兜底执行

支持本地缓存自动化联动策略，断网状态下可依据温湿度阈值、定时策略自主控制空调运行，实现断网不失控；网络恢复后自动同步全域状态，补齐缺失日志，保证数据与工况连续性。

5.4 码值自动校验与异常修复

设备上电自动校验码值完整性与合法性，针对损坏、缺失、校验失败的码值自动标记故障并上传，提示重新学习，提前消除隐性控制故障。

六、RS485双向通讯扩展与本地联动能力

模块保留工业隔离型RS485接口，支持Modbus-RTU双向通讯，实现无线为主、有线兜底、数据融合、本地联动的复合架构，兼顾灵活性与工业可靠性。

6.1 RS485双向数据交互机制

上行方向：模块将空调运行状态、设备在线状态、无线信号强度、码值状态、故障码统一上传网关与平台；下行方向：支持通过RS485本地配置设备参数、更新无线信道、校准码库、强制控制空调，形成有线兜底通道。

6.2 多传感器数据融合联动

RS485总线可混接温湿度、噪声、粉尘等环境传感器，模块可基于本地环境数据实现边缘联动：高温自动制冷、高湿自动除湿、夜间噪声超标自动降速，无需平台参与即可完成本地智能调控，响应速度更快、可靠性更高。

6.3 双链路冗余备份

系统支持无线/RS485双链路冗余切换，无线链路异常时自动切换为有线485控制，保障关键机房、重要库房空调永不失控，满足高可靠运维要求。

七、多空调设备一对多联动集群控制

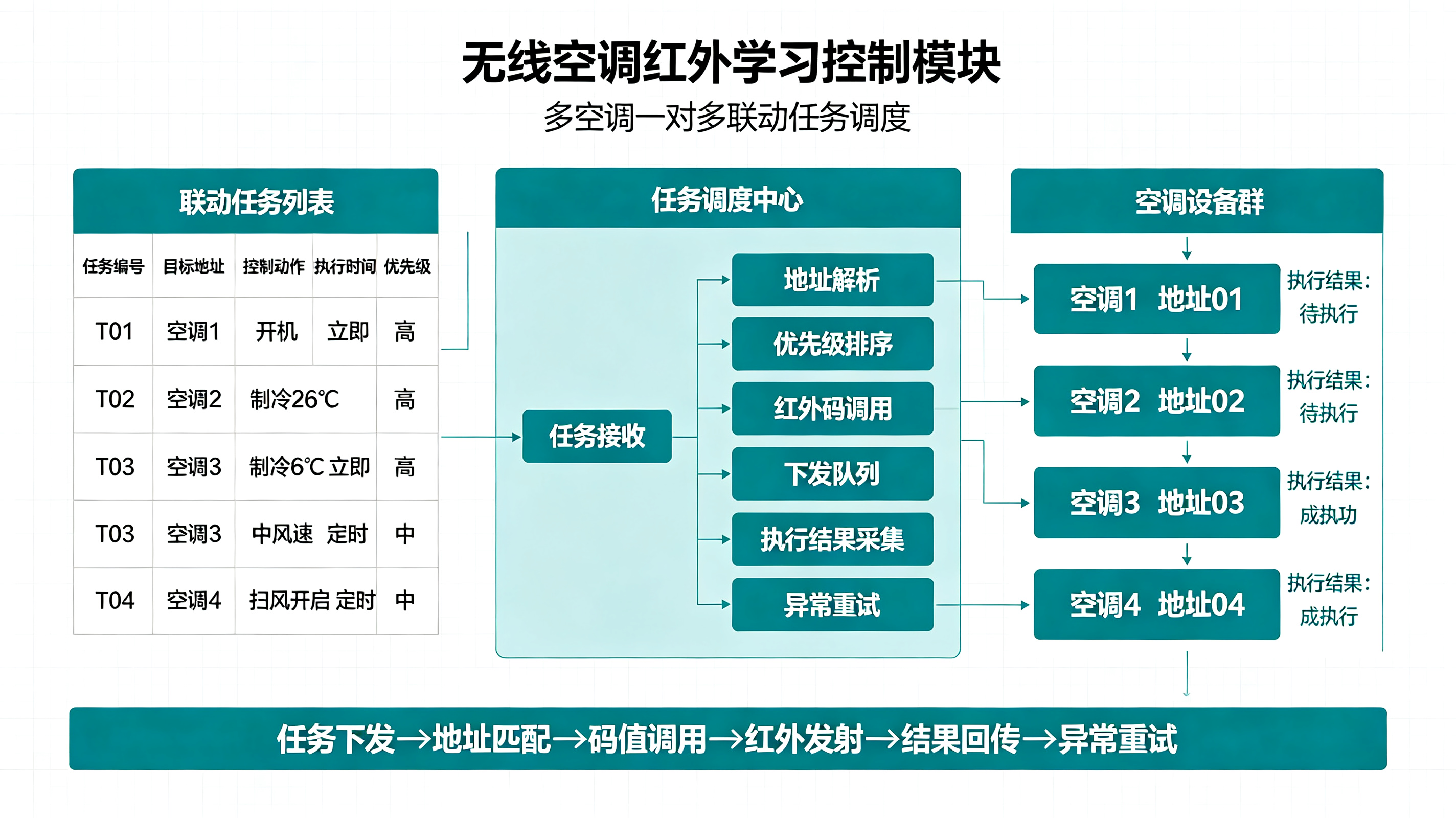

针对大面积、多区域、规模化空调集群场景，架构支持精细化分组管控与场景化联动，实现单控、组控、群控、时序联动、一键场景切换。

7.1 区域分组寻址机制

所有无线终端支持独立设备ID与分组ID，可按楼层、区域、功能区自由分组，平台可精准实现“单台定点控制、单组批量控制、全域统一控制”，适配分区温控、分时节能运维需求。

7.2 一对多同步群控策略

支持全域广播指令，单条指令可同步触发所有终端执行统一动作，实现全场空调一键开机、一键关机、统一模式校准、统一温度设定，大幅提升批量运维效率。

7.3 错峰时序联动控制

针对大功率空调集中启停导致的电网冲击问题，系统支持自定义延时错峰，多设备按时序依次执行动作，避免瞬时负载峰值，实现安全节能运行。

7.4 智能场景一键调度

内置值班模式、节能模式、除湿模式、静音模式、下班关停模式，可结合时间、环境参数、设备状态自动切换场景，实现无人值守智能化集群调控。

八、方案整体落地价值

1. 突破物理限制：彻底解决红外视距、遮挡、远距离衰减问题，实现穿墙、跨楼层无死角控制；

2. 极简施工部署：无需有线布线、无需拆机改造，就近安装即可上线，适配老旧改造与分散点位；

3. 工业级可靠性：无线握手重传+本地码缓存+离线兜底+双链路冗余，多重机制杜绝失控丢控；

4. 智能化联动能力：RS485多传感数据融合，实现边缘自主联动调控，响应更快、更稳定；

5. 规模化集群管控：一对多分组群控、时序错峰、场景一键切换，适配大型园区、楼宇、机房批量部署。

九、结语

无线红外信号转发与双向控制架构，有效解决了传统红外与有线485空调控制的场景短板，通过无线透传突破距离与空间约束，通过本地码缓存保障执行可靠性，通过RS485总线实现工业级扩展与联动，通过一对多集群策略实现规模化智能管控。整套架构兼顾灵活性、稳定性、扩展性与落地成本，是分布式、远距离、大空间环境空调智能化改造的最优技术方案。
