PCI-5565PIORC-210000 光纤反射内存卡技术规格书

PCI-5565PIORC-210000 光纤反射内存卡技术规格书

1. 产品概述

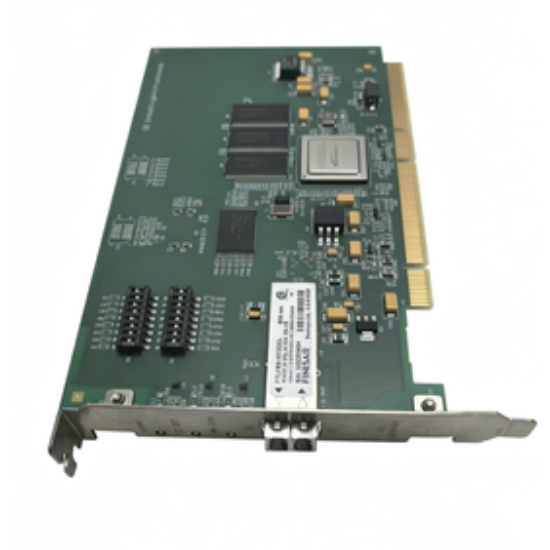

PCI-5565PIORC-210000 是一款基于标准PCI总线的高速光纤反射内存节点卡，属于工业级实时并行网络硬件设备，核心采用纯硬件FPGA逻辑架构实现数据同步转发，无CPU指令调度、无操作系统开销，具备微秒级全网数据同步能力。本型号板载256MB高速SDRAM，专为多节点实时数据共享、高可靠低时延工业控制场景设计。

该板卡可与同系列5565全系列反射内存卡混合组网，单网络最大支持256个节点，支持跨平台、跨架构设备互联互通，广泛应用于航空航天仿真、工业实时测控、分布式运动控制、高速数据采集、武器系统仿真等对时延、确定性、可靠性要求严苛的场景。数据写入本地板载内存后，可自动完成全网节点实时同步，软件无感知传输，无需额外协议配置，大幅降低分布式系统开发难度。

2. 产品型号与配置定义

3. 核心性能参数

3.1 传输带宽

• 光纤网络有效带宽：单长字访问模式43MB/s，64字节突发传输模式最高170MB/s

• 非冗余传输带宽：单长字访问20MB/s，64字节突发传输87MB/s

• PCI总线吞吐带宽：最高132MB/s（32位33MHz PCI总线标准速率）

3.2 时延与同步特性

• 全网数据同步时延：微秒级，本地内存写入后极速全网同步，硬件实时转发无软件延迟

• 传输机制：硬件自动广播同步，无需TCP/IP等上层协议，零CPU占用开销

• 数据包配置：支持4~64字节动态数据包大小自适应，适配不同数据传输场景

3.3 组网能力

• 最大组网节点数：单网络支持256个节点，支持多型号反射内存卡混合组网

• 传输距离：多模光纤最大传输距离300m，单模光纤最大传输距离10km

• 组网拓扑：支持环形、点对点、多节点链型组网，拓扑适配性强

4. 硬件架构与接口规格

4.1 总线特性

• 总线标准：兼容PCI 2.2规范，32位/33MHz PCI总线

• 总线电平：兼容3.3V/5V PCI总线电压，适配各类工业主机主板

• 总线传输模式：支持突发传输、单次读写传输，兼容标准PCI读写时序

4.2 硬件模块架构

• 核心控制单元：工业级FPGA纯硬件逻辑设计，无操作系统、无固件运行延迟，时钟级数据处理

• 存储单元：板载256MB高速SDRAM，本地读写速率高，为全网同步提供缓存支撑，支持全局内存映射共享

• 缓存单元：内置收发FIFO缓存，可适配峰值数据流量，避免数据丢包、错序，保障传输稳定性

• 光纤收发单元：集成1收1发独立光纤通道，专用光模块，传输稳定性强、抗干扰能力优异

4.3 物理接口

• 光纤接口：标准光纤接口（适配多模/单模光纤跳线），独立收发通道

• 总线接口：标准PCI金手指接口，适配台式机、工业工控机、PCI背板设备

• 状态指示灯：板载电源、运行、链路、故障状态指示灯，直观反馈设备工作状态

5. 电气特性

• 工作电源：标准+5VDC总线供电，由PCI插槽直接供电，无需外接电源

• 工作功耗：低功耗设计，满载工作功耗≤8W，待机功耗≤3W

• 总线电压兼容：3.3V/5V双电压自适应，兼容全系列工业PCI设备

• 电气抗干扰：符合工业级EMC电磁兼容标准，抗静电、抗电磁干扰，适配工业复杂电磁环境

6. 环境工作参数

7. 核心功能特性

7.1 全局内存共享功能

板卡核心实现全局镜像内存机制，组网内所有节点的反射内存空间实时镜像同步。任意节点对本地内存的写入操作，会通过硬件逻辑自动广播至全网所有节点，所有节点同步更新内存数据，数据共享过程完全软件透明，上层应用无需编写数据交互协议，仅需读写本地映射内存即可实现全网数据互通。

7.2 高可靠实时传输

采用纯硬件光纤传输架构，摒弃以太网、串口等软件协议栈开销，无网络延迟抖动、无数据重传延迟，传输确定性100%。支持突发数据传输、连续数据流传输，峰值流量下无丢包、无错序，满足高精度实时测控系统需求。

7.3 跨平台兼容组网

支持不同CPU架构、不同操作系统、不同总线接口（PCI/PMC/CPCI）的5565系列板卡混合组网，可实现x86、ARM、PowerPC等多架构设备数据互通，适配异构分布式控制系统。

7.4 状态监测与容错

板卡内置硬件链路检测机制，可实时监测光纤链路状态、节点在线状态、数据传输状态，支持链路异常、节点离线故障识别。组网具备自愈能力，单节点故障不影响全网其他节点正常工作，系统容错性极强。

8. 软件与系统兼容性

8.1 支持操作系统

兼容Windows XP/7/10、Linux、VxWorks、QNX、RT-Linux等主流桌面及实时操作系统，配套专属驱动程序，支持32位/64位系统。

8.2 软件开发支持

• 提供标准API开发库，支持C/C++、Python等二次开发

• 支持内存映射、数据读写、节点状态查询、中断配置等功能接口

• 提供配套测试工具、调试软件，支持链路测试、带宽测试、时延测试

8.3 设备兼容性

适配全系列标准PCI插槽工控机、工业服务器、嵌入式工控主机，兼容各类5565系列反射内存组网设备，支持新旧型号设备无缝组网替换。

9. 物理尺寸与安装

• 板卡规格：标准PCI全高板卡，适配常规PCI机箱安装位

• 安装方式：标准机箱螺丝固定，金手指直插PCI插槽，安装便捷牢固

• 散热设计：板卡无高热功耗器件，自然散热即可满足工作需求，无需额外散热模块

10. 质量与质保规范

• 产品等级：工业级，全器件工业级选型，经过高低温老化、振动测试、长时间满负荷稳定性测试

• 质保期限：常规质保3年，支持定制延保服务

• 可靠性指标：平均无故障工作时间（MTBF）≥100000小时

• 合规标准：符合工业EMC电磁兼容、高低温环境可靠性行业标准

11. 典型应用场景

• 航空航天半实物仿真系统、飞行器实时测控系统

• 工业分布式实时运动控制、多轴同步控制系统

• 高速分布式数据采集、实时数据存储与共享系统

• 武器装备仿真、军工实时测控系统

• 轨道交通、新能源高精度实时控制系统
