PMC转PXIe载板转接卡规格书

PMC转PXIe载板转接卡规格书

文档版本：V1.0

一、产品概述

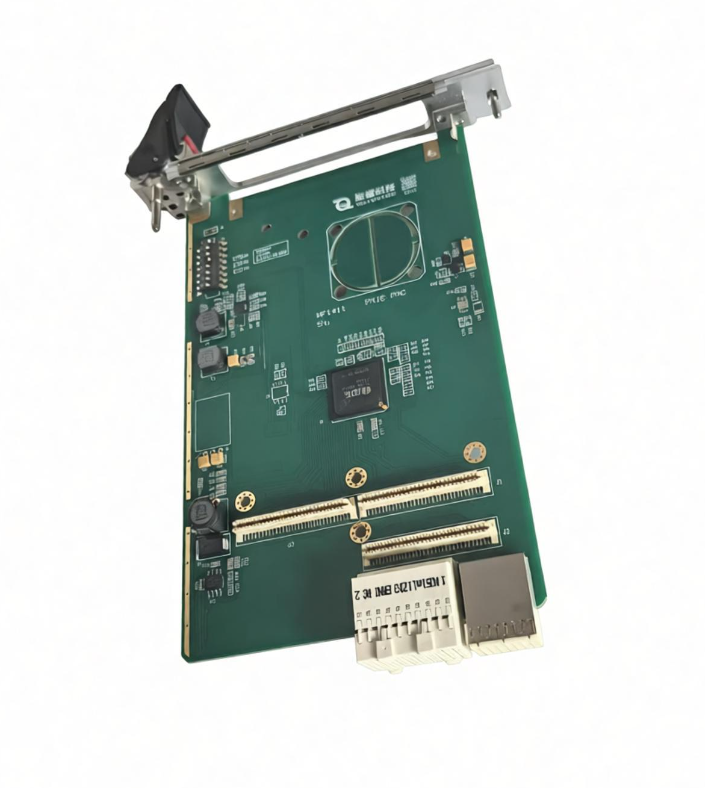

PMC转PXIe载板转接卡是面向自动化测试、航空航天半实物仿真、军工测控、仪器仪表测试系统的专用接口适配载板，严格遵循PXI Express（PXIe）高速仪器总线规范与IEEE 1386.1 PMC子卡标准。产品通过工业级PCIe转PCI高速桥接架构，实现传统PMC并行子卡接口向高速PXIe仪器总线平台的无损适配，可在标准3U/6U PXIe机箱、PXIe嵌入式控制器、PXIe测控主机上稳定挂载各类标准PMC功能子卡。

本载板可完美适配PMC接口1553B总线卡、ARINC429航电卡、反射内存实时通信卡、AD/DA数据采集卡、串口通信卡、离散IO卡等军工通用子卡，解决新一代PXIe高速测试平台无PMC扩展接口、老旧存量PMC子卡无法适配PXIe平台、仪器测试系统升级改造成本高的行业痛点。产品采用硬件透传+时序优化设计，最大程度保留PMC子卡的实时性能与功能完整性，广泛应用于航电设备自动化测试、武器装备闭环仿真、量产设备质检、机动式测控测试等场景。

二、核心工作原理

PMC转PXIe载板采用PXIe高速总线转PMC并行总线适配架构，依托专用工业级桥接芯片完成协议与时序精准转换，结合信号完整性优化电路，实现PXIe平台与PMC子卡的双向稳定数据交互，核心工作逻辑如下：

1. PXIe总线协议接收：PXIe控制器通过机箱背板输出标准PCIe Gen3高速差分总线信号，载板前端PXIe接口完整接收总线配置、数据、时钟与控制指令，兼容PXIe总线枚举与同步机制。

2. 高速总线协议精准转换：通过专用PCIe to PCI工业级桥片，将PXIe串行高速协议无损转换为PMC子卡适配的标准32bit PCI并行总线协议，精准匹配PMC子卡电气时序、总线速率与中断规则，无协议错乱、无指令丢失。

3. 全引脚信号完整引出：载板完整引出PMC J1/J2/J3/J4全部功能引脚，包含数据总线、地址总线、控制信号、中断、复位、时钟及供电信号，支持各类PMC子卡全功能运行，无引脚缺失、无功能阉割。

4. 时序优化与信号整形：针对PXIe高速总线与PMC并行总线的时序差异，板载信号整形、阻抗匹配与延时校准电路，消除跨总线时序偏移、信号串扰与传输抖动，保障1553B、ARINC429、反射内存等硬实时总线精度。

5. 标准仪器总线适配：完全兼容PXIe机箱背板同步时钟、触发总线、星型触发机制，支持多卡同步、多模块协同测试，适配PXIe自动化测试系统的高精度同步需求。

6. 自动枚举即插即用：兼容PXIe总线标准枚举机制，主机上电自动识别载板与挂载的PMC子卡，适配各类工控、实时操作系统，无需底层复杂配置，快速完成测试系统部署与调试。

三、主要技术规格参数

3.1 上位机PXIe总线规格

• 总线标准：兼容PXI Express Base Specification、PCIe 3.0规范，向下兼容PCIe 2.0/1.0

• 总线通道：标准PXIe ×1通道，满足PMC子卡控制、配置、数据传输带宽需求

• 总线时钟：支持PXIe 100MHz标准时钟，兼容机箱背板同步时钟

• 总线特性：支持PXIe硬件触发、星型同步、多卡时序同步，适配仪器测试高精度时序要求

• 传输模式：支持DMA高速批量传输，降低CPU占用，保障实时数据稳定吞吐

• 结构规格：标准3U PXIe版型，适配全系3U/6U标准PXIe机箱与嵌入式控制器

3.2 下位机PMC接口规格

• 接口标准：严格遵循IEEE 1386.1国际PMC机械与电气规范

• 引脚完整性：完整引出J1/J2/J3/J4全引脚信号，支持PMC子卡全部功能

• 总线适配模式：稳定输出32bit/33MHz标准PCI总线时序，完全匹配PCI协议架构PMC子卡

• 兼容子卡类型：全覆盖PMC接口1553B总线卡、ARINC429总线卡、反射内存卡、高速AD/DA采集卡、串口通信卡、IO控制卡等军工通用子卡

3.3 电气与性能参数

• 转换架构：工业级专用PCIe转PCI桥接芯片，时序精准、转换稳定，低延迟无抖动

• 信号完整性：军工级阻抗匹配PCB布线，专属信号整形电路，抑制高速信号反射、串扰与衰减

• 供电规格：PXIe机箱背板总线供电，稳定输出3.3V/5V电压，满足各类PMC子卡额定功耗需求

• 防护能力：板载多级电源滤波、静电防护、过流过压、浪涌保护电路，抗干扰、防浪涌

• 中断机制：完整兼容PCI中断映射与PXIe中断管理机制，支持PMC子卡实时中断上报

• 传输延迟：固定低延迟转换，时序偏移可控，不影响硬实时总线与高精度测试业务

3.4 系统与驱动兼容性

• 操作系统适配：支持Windows、Linux、VxWorks、国产RTOS、NI LabVIEW实时系统

• 驱动特性：载板桥接电路免驱识别，透明传输设计，仅需安装对应PMC子卡原厂驱动，无需二次开发

• 设备兼容：全面兼容各类3U/6U PXIe机箱、PXIe嵌入式控制器、自动化测试一体机

四、核心功能特性

• 新旧平台无缝兼容：实现传统PMC并行子卡在新一代高速PXIe仪器测试平台的适配复用，打通老旧军工子卡与现代自动化测试系统的兼容壁垒。

• 时序精准性能稳定：专用桥接与时序校准设计，解决高低速总线适配时序偏差问题，完整保留1553B、429、反射内存等硬实时总线的传输精度与稳定性。

• 测试系统高精度同步：原生支持PXIe背板时钟、硬件触发、多卡同步机制，可实现多模块、多总线协同高精度测试，适配自动化量产测试与闭环仿真场景。

• 存量资源低成本复用：无需更换存量PMC功能子卡，仅通过载板即可适配PXIe高端测试平台，大幅降低测试系统升级、扩容、改造的硬件成本。

• 标准化仪器架构适配：严格遵循PXIe工业仪器标准，适配标准机箱散热、供电、同步、触发架构，系统集成度高、拓展性强。

• 部署运维便捷高效：标准PXIe插槽插拔安装，背板统一供电，即插即用、免复杂配置，适配快速搭建测试系统与常态化运维。

五、环境适应性参数

• 工作温度：-10℃～+40℃（工业标准版）；可定制-40℃～+85℃军工宽温版

• 存储温度：-20℃～+70℃

• 湿热环境：+35℃条件下，相对湿度2%～93%，无凝露可长期稳定工作

• 力学特性：符合GJB150军工环境标准，耐受运输振动、冲击，适配实验室、车载机动测试方舱工况

• 电磁兼容：工业/军工级EMC抗干扰设计，抗辐射、抗传导干扰，适配复杂测试电磁环境

六、硬件物理参数

• 板卡规格：标准3U PXIe版型，适配全系3U/6U标准PXIe测试机箱

• 固定方式：PXIe标准导轨+挡板螺丝双重固定，抗振动、防松动，适配移动测试工况

• 状态指示：板载电源、运行、链路状态指示灯，直观反馈供电与工作状态

• 供电方式：PXIe机箱背板总线统一供电，无需外接辅助电源

• 整机功耗：≤12W，低功耗设计，长期连续运行无发热、无稳定性异常

七、典型应用场景

1. PXIe测试平台功能扩容：为标准PXIe自动化测试系统拓展PMC扩展接口，挂载航电总线、数据采集、实时通信子卡，快速补齐多总线测试能力。

2. 老旧测试系统升级改造：盘活存量PMC军工测试子卡，在新一代PXIe高端测试平台上复用原有硬件资源，实现测试系统低成本平滑升级。

3. 航电设备自动化测试：搭建基于PXIe架构的航电综合测试平台，完成1553B总线通信、429航电参数采集、实时数据同步，适配机载设备出厂测试与故障检测。

4. 半实物仿真闭环测试：结合PXIe高精度同步优势，构建高速、高同步的航电与武器装备半实物仿真系统，满足高精度时序仿真测试需求。

5. 机动式测控方舱适配：适配车载移动式PXIe测试设备，拓展PMC总线接口，构建轻量化、高集成的野外军工测试与测控系统。

八、系统组网适配方案

单平台独立组网：PXIe嵌入式控制器 + PMC转PXIe载板 + PMC功能子卡，可独立完成多总线数据采集、实时通信、设备闭环测试，满足中小型自动化测试与仿真业务需求。

多设备混合组网：本载板适配的PXIe设备可与PCI/PCIe/CPCI工控设备、反射内存交换机、总线仿真设备无缝互通，协议兼容、数据同步，适配新旧测试系统混合组网迭代。

高低速多总线融合组网：依托PXIe高速同步能力，融合1553B控制总线、ARINC429参数总线、反射内存实时网络，构建“高速同步+精准控制+多参采集”的一体化军工测试架构。

九、产品优势总结

1. 平台适配性强：完美适配新一代PXIe仪器测试平台，解决高端测试系统无PMC扩展能力的短板。

2. 资源复用降本：最大化盘活存量PMC子卡资源，无需批量更换硬件，大幅降低测试系统升级改造成本。

3. 测试精度优异：适配PXIe高精度时钟与触发同步，时序校准精准，保障军工总线测试与仿真的高精度、高稳定性。

4. 标准通用拓展性高：遵循PXIe与PMC双国际标准，兼容全系通用子卡与测试机箱，适配多场景测试业务。

5. 军工级可靠耐用：宽温、抗振、抗干扰设计，适配实验室、野外机动、复杂电磁环境下长期不间断工作。
