FCE1100、FCP1140 与 STM32F407 开发板全面评测

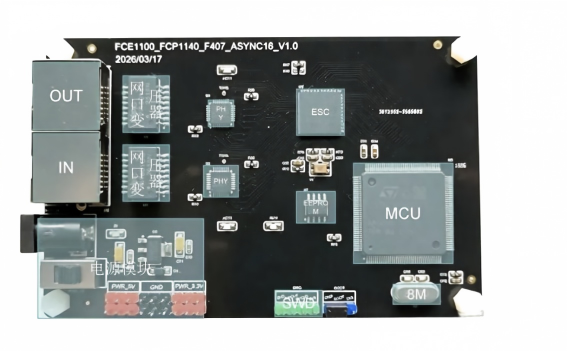

FCE1100与FCP1140与STM32F407开发板

本期主要介绍FCE1100与FCP1140与STM32F407开发板的测试流程，以便用户拿到此板进行功能验证、兼容性测试、可靠性测试时，能更加便捷地提高开发验证效率。本次测试针对开发板展开，全面验证其16位异步接口通信功能、主流主站兼容性与工业级可靠性，为您的国产化替代方案提供最真实的性能参考。

一、测试目的

本次测试围绕工业现场实际应用需求，从四个维度对开发板进行全面验证：

• 功能性测试：验证16位异步微处理器接口通信功能是否正常，确保MCU与ESC之间数据交互准确无误
• 兼容性测试：测试开发板在TwinCAT 3、CODESYS等工业主流EtherCAT主站下的运行状态
• 可靠性、稳定性测试：长时间连续运行，监测通信丢帧、错误帧情况
• 故障恢复能力：测试MII端口热插拔功能，验证设备故障后的自动恢复能力

二、测试流程

1. TwinCAT 3主站兼容性与可靠性测试

TwinCAT作为工业自动化领域应用最广泛的EtherCAT主站软件之一，其兼容性是衡量从站方案成熟度的重要标准。

步骤1：设备扫描与识别

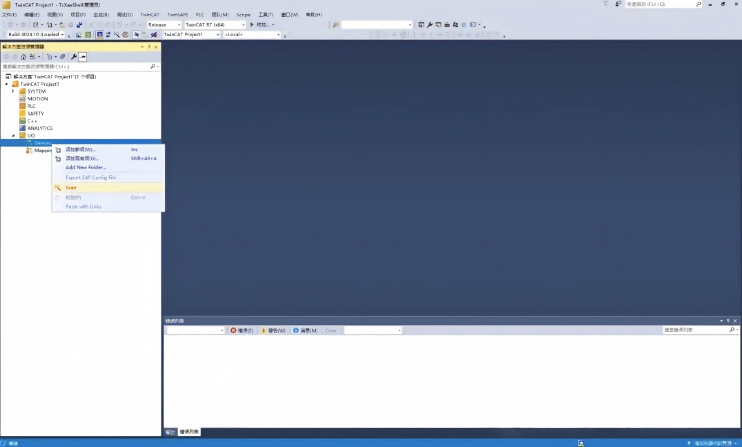

• 从站设备上电启动后，在TwinCAT 3工程中右键点击"Devices"，选择"Scan"扫描从站设备

• 开发板被成功识别为"FCE1100 STM32F407_async_08_CTT_V1.1"，从站地址1001

步骤2：稳定运行测试

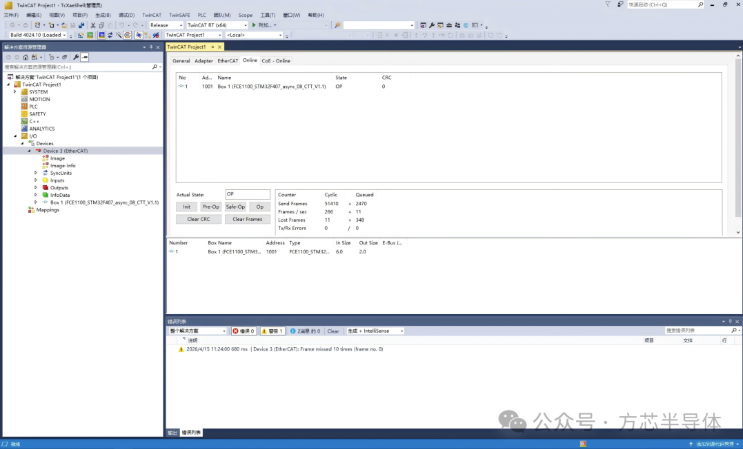

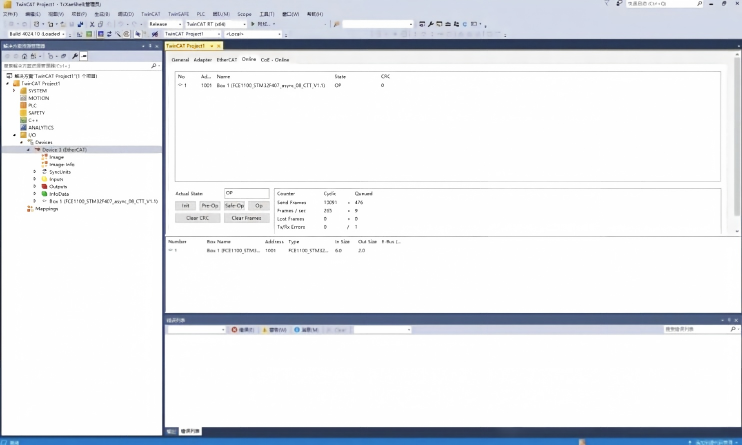

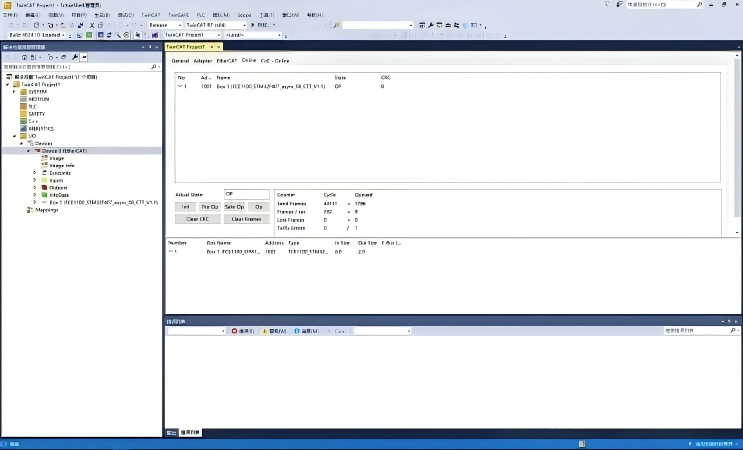

启动主站运行，从站顺利进入OP（操作）状态连续运行一段时间后，系统状态监测显示：

步骤3：热插拔故障恢复测试

• 模拟现场网络故障，拔掉IN口网线，重新插回原网口后，端口自动识别并重新打开

• 从站自动恢复至OP运行状态，整个过程无需人工干预，系统迅速恢复正常通信

2.CODESYS主站兼容性测试

CODESYS是另一款被广泛使用的工业自动化开发平台，支持多种现场总线协议。

步骤1：设备扫描与导入

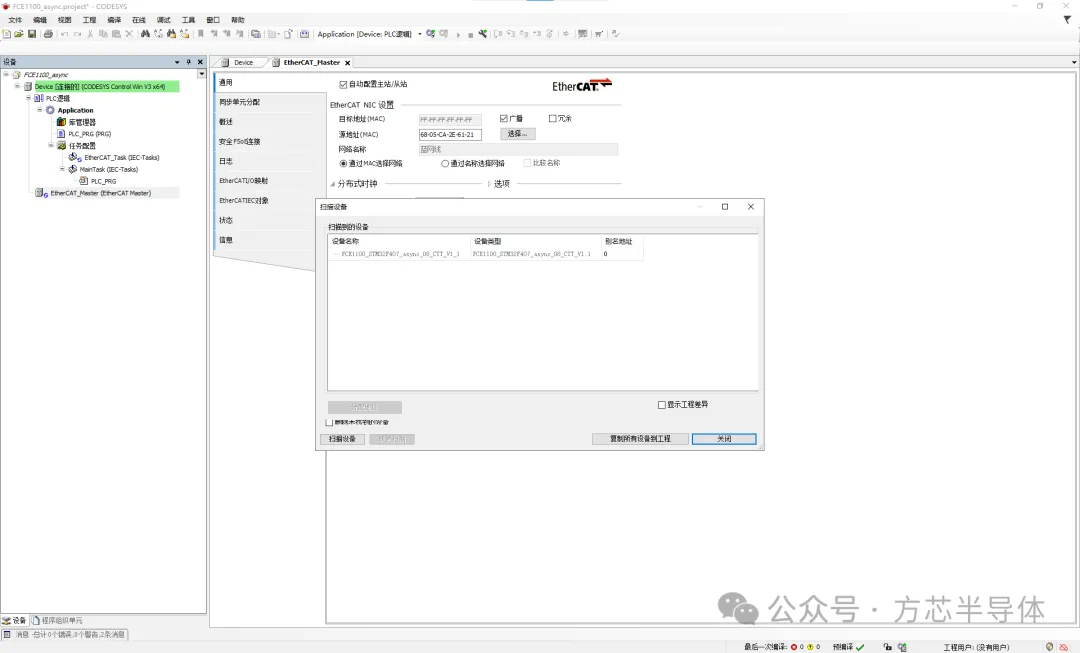

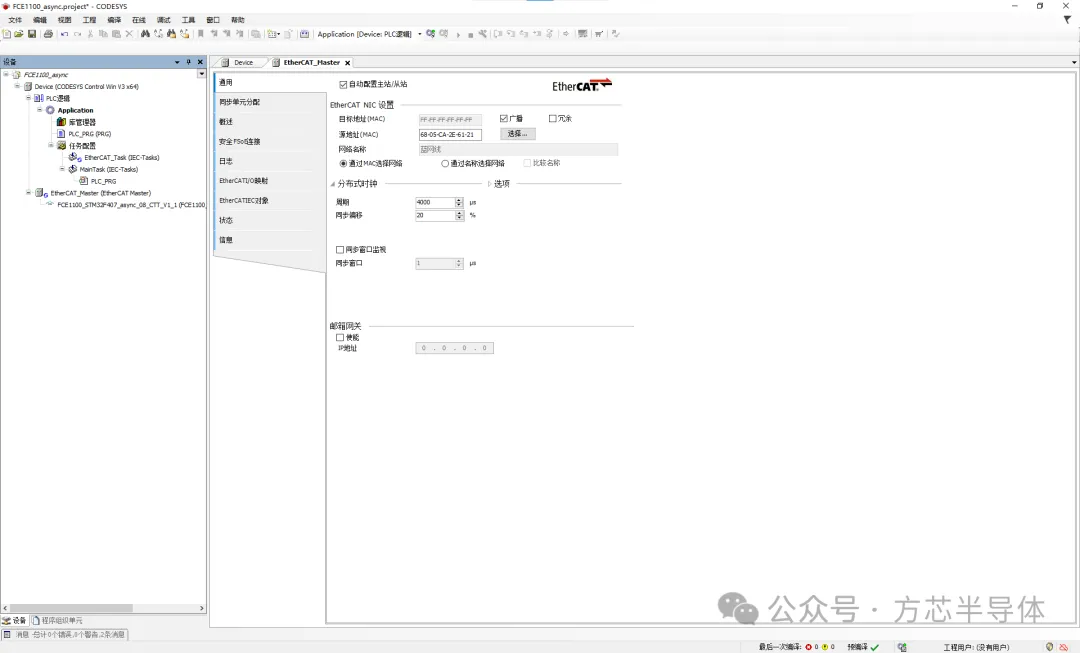

• 在CODESYS工程中配置EtherCAT主站，点击"扫描设备"，成功扫描到FCE1100_STM32F407_async_08_CTT_V1_1从站设备

• 将扫描到的设备复制到工程中，完成从站配置

步骤2：运行状态测试

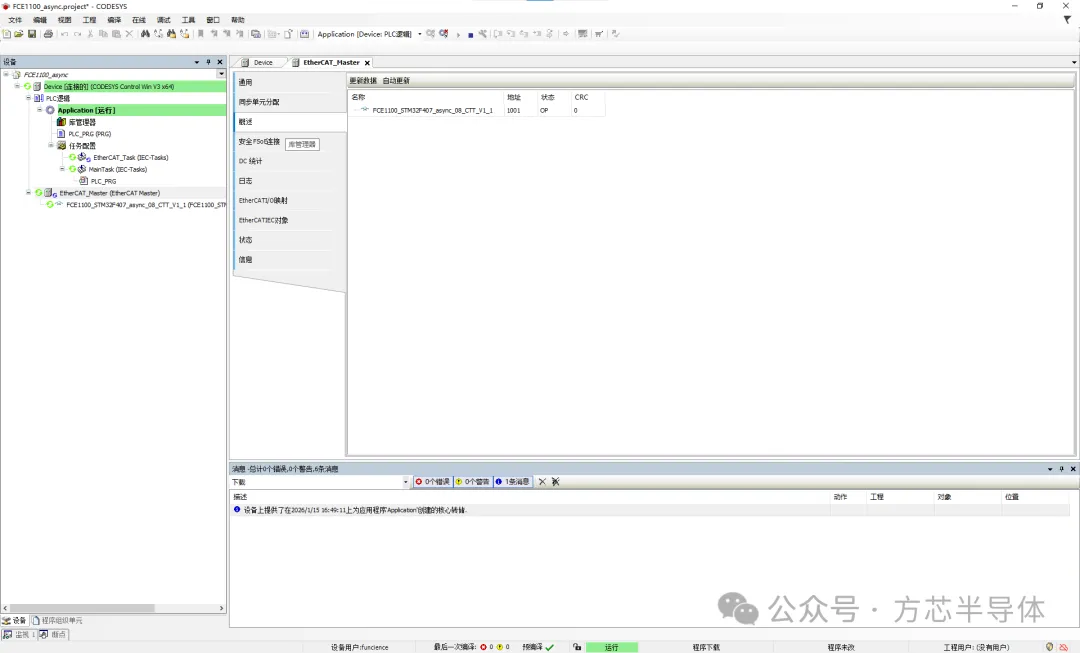

下载程序并登录启动运行，从站顺利进入OP状态，实时监测显示从站状态正常，CRC校验值为0，无通信错误，数据交互稳定，能够准确接收主站指令并返回状态信息

三、测试结论

经过全面的功能性、兼容性与可靠性测试，我们得出以下结论：

• 16位异步接口通信功能正常：MCU与FCE1100之间数据传输准确高效，完全满足EtherCAT协议的高实时性要求
• 主流主站兼容性优秀：原生支持TwinCAT 3和CODESYS两大工业主流EtherCAT主站软件，无需额外适配即可完成全流程操作
• 工业级可靠性表现出色：长时间连续运行无丢帧、无错误；网络热插拔后能够自动恢复运行，故障恢复能力强
• 基础功能符合设计要求：开发板各项指标均达到设计标准，可直接用于工业场景的方案验证与产品开发
