仿真的时候，网格数量决定有限元仿真精度吗？

在工程科学与计算力学领域，有限元分析（Finite Element Analysis，FEA）是一种功能强大的数值计算方法，广泛用于结构力学、热传导、流体等多物理场仿真分析。它的核心原理是把复杂连续实体离散成若干互相连接的基础单元，常见包括四边形、六面体单元；通过求解各个单元的近似数值解，以此逼近完整系统的真实物理解。

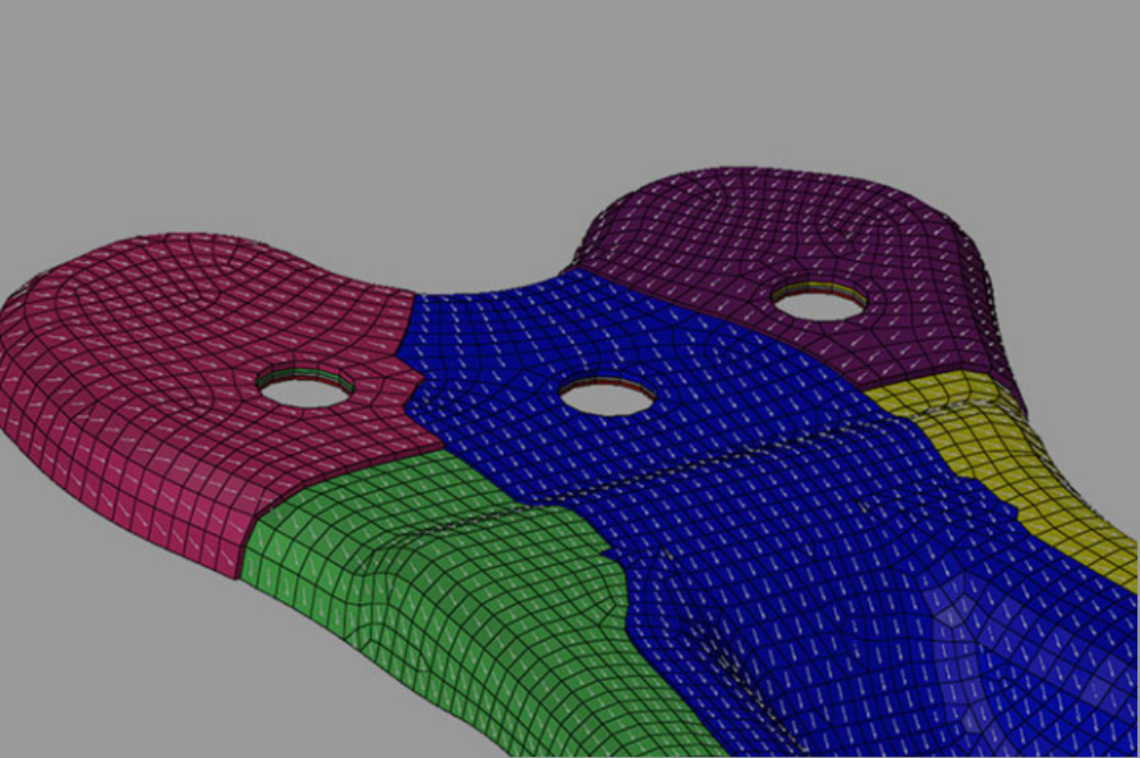

微信图片_20240807143256

在这一过程中，网格的划分，即离散化的精细程度，成为影响分析结果准确性和计算效率的关键因素之一。那么，是否意味着网格越多，有限元分析的结果就越接近真实值呢？本文将从多个维度探讨这一问题。

网格密度与精度的关系

理论上，随着网格密度的增加，即单元尺寸减小，模型对实际物理场的描述将更加细致，从而有可能获得更接近真实值的结果。这是因为更细的网格能够捕捉到更多的细节信息，如应力集中、温度梯度等，减少了因离散化带来的误差。

实践上，当网格密度增加到一定程度后，分析结果的精度提升会逐渐放缓，甚至可能出现“网格依赖性”问题，即进一步加密网格并不能显著提高结果的准确性，反而可能因数值误差的累积（如舍入误差、截断误差等）而导致结果的不稳定。

微信图片_20240807143406

网格质量与精度的关系

除了网格密度外，网格的质量也是影响分析精度的关键因素。高质量的网格应具备良好的形状、适当的长宽比以及合理的节点分布，以确保数值解的稳定性和准确性。因此，单纯追求网格数量的增加而忽视网格质量的提升，并不能保证分析结果的精度。

计算资源与时间成本的考量

随着网格数量的增加，计算所需的内存和CPU时间将显著增长。在实际应用中，往往需要在分析精度与计算成本之间找到合理的平衡点。过于密集的网格不仅会显著增加计算负担，还可能因计算资源的限制而无法完成分析。

微信图片_20240807143354

结论

综上可以看出，在有限元分析当中，网格数量并不是决定仿真精度的唯一指标，并非网格越多结果就越好。合理的网格划分，需要综合权衡网格密度、单元质量以及硬件计算资源等多重条件。工程实操时，可以借助试算对比、收敛性分析等手段确定最优网格方案，兼顾仿真结果准确度与计算效率。由此可见，网格数量不能等同于仿真真实度，应当在满足精度要求的基础上，同时把控网格的数量与单元质量。
