网工干货｜ICMPv6 + NDP + SLAAC 完整原理 + 华为带注释配置

前言

IPv6 已经全面落地，很多网工容易混淆 ICMPv6 底层作用、NDP 邻居发现七大功能、SLAAC 无状态自动配置整套流程。本文完全基于课件内容，先拆解底层原理，再配套可直接上机、带完整注释的华为配置，全程专注 ICMPv6 与 NDP、SLAAC 核心知识点。

一、IPv6 底层基石：ICMPv6 完整原理

1. 基础定义

ICMPv6 是 IPv6强制内置基础协议，区别于 IPv4 可选 ICMP：

IPv6 头部Next Header = 58代表载荷为 ICMPv6 报文；

所有报错、邻居交互、Ping 探测、PMTU 路径 MTU 发现、NDP 邻居报文全部依托 ICMPv6 承载；

Type 字段区分两大报文类别：

差错报文：Type 0~127，用于转发故障通知；

信息报文：Type 128~255，用于探测、地址自动配置、邻居交互。

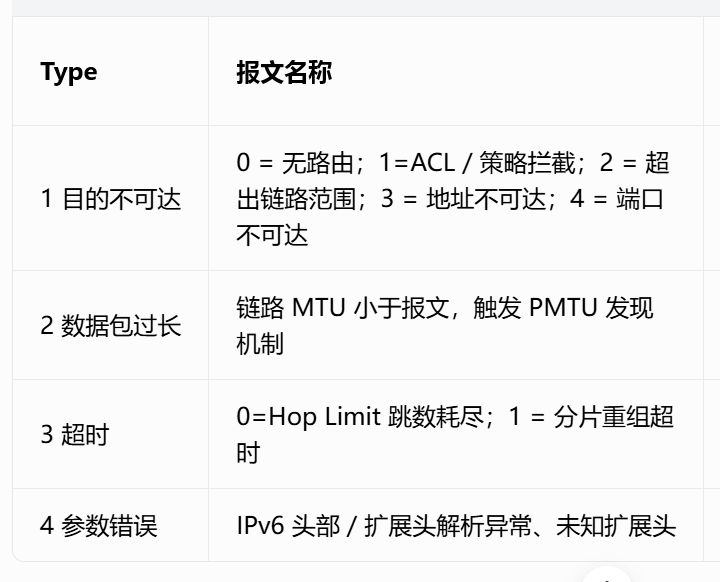

2. ICMPv6 差错报文（Type 1/2/3/4）

差错报文由转发失败设备发送，告知源主机传输失败原因：

核心规则：IPv6 路由器禁止中途分片，分片仅由源主机完成，PMTU 发现依靠 Type=2 超长差错报文实现。

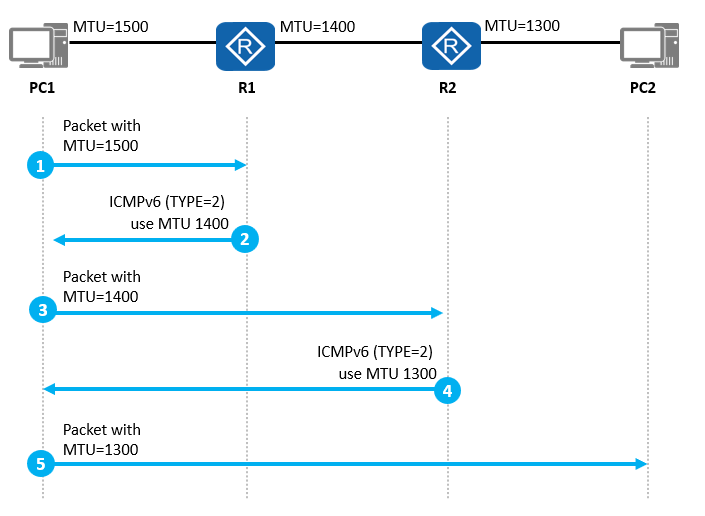

PMTU 工作流程：

1. PC 发送 1500 字节报文；
2. 中间路由器接口 MTU 更小，回复 ICMPv6 Type=2；
3. 源主机自动降低报文长度为路径最小 MTU，持续优化避免丢包。

3. ICMPv6 通用信息报文

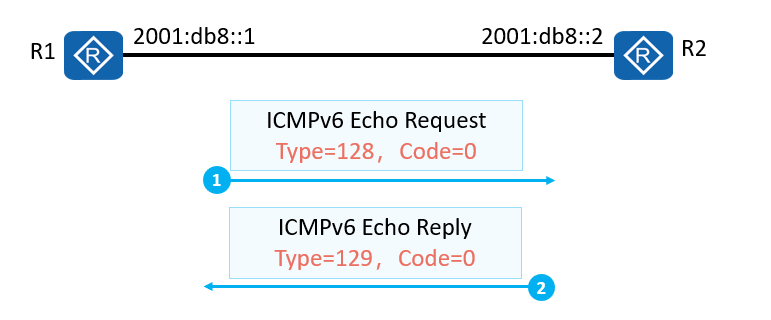

（1）Ping 探测报文

Type=128 Echo Request：ping 请求报文；

Type=129 Echo Reply：ping 回复报文；

两端交互验证 IPv6 连通性。

（2）NDP 邻居发现专用报文（Type133~137）

NDP 所有交互报文均属于 ICMPv6 信息报文，是 IPv6 局域网核心：

1. Type=133 RS 路由器请求：主机主动寻找网关；
2. Type=134 RA 路由器通告：路由器下发前缀、网关、M/O/A 标记；
3. Type=135 NS 邻居请求：地址解析、DAD 重复地址检测；
4. Type=136 NA 邻居通告：回复 NS，携带本机 MAC 地址；
5. Type=137 Redirect 重定向：下发更优下一跳给终端。

二、IPv6 核心协议：NDP 邻居发现协议（RFC2461）

1. NDP 七大核心功能（替代 IPv4 ARP + 网关发现）

1. 路由器发现：主机识别链路网关，获取默认路由；
2. 无状态地址配置 SLAAC：通过 RA 前缀自动生成全球 IPv6；
3. DAD 重复地址检测：所有单播地址启用前校验冲突；
4. 三层地址解析：查询目标 IPv6 对应的二层 MAC；
5. 邻居状态跟踪：维护邻居可达状态，保障通信可靠；
6. 前缀重编址：RA 下发地址租期，平滑切换网段；
7. 重定向：优化终端转发下一跳。

2. NDP 五大报文交互规则

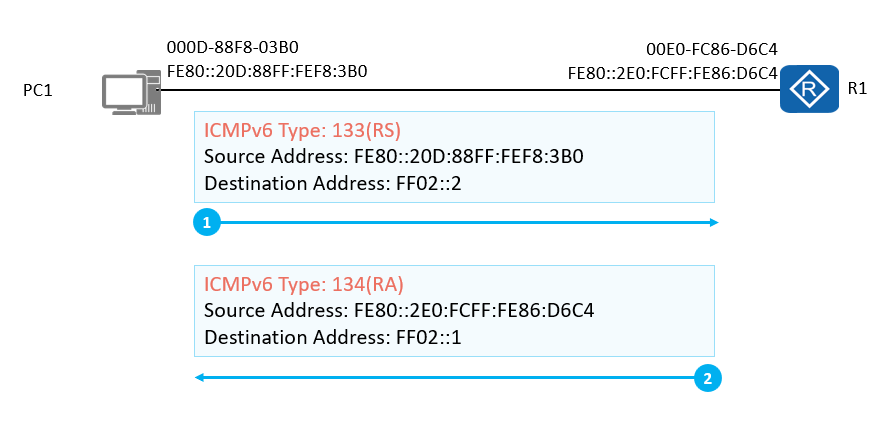

（1）RS+RA 网关与前缀下发（SLAAC 核心）

RS 报文（Type133）

• 源：主机链路本地地址；
• 目的组播：FF02::2（链路所有路由器）；
• 触发时机：主机开机、接口重启，主动请求 RA 配置。

RA 报文（Type134）

• 源：路由器接口链路本地地址；
• 目的组播：FF02::1（链路所有节点）；

两种发送模式：

1. 被动触发：收到 RS 立即回复 RA；
2. 周期发送：默认 max-interval 600s、min-interval 200s 主动广播； RA 携带关键内容：网段前缀、网关链路本地地址、M/O/A 标记、前缀生存期、网关优先级。

（2）NS+NA 地址解析 & DAD 重复地址检测

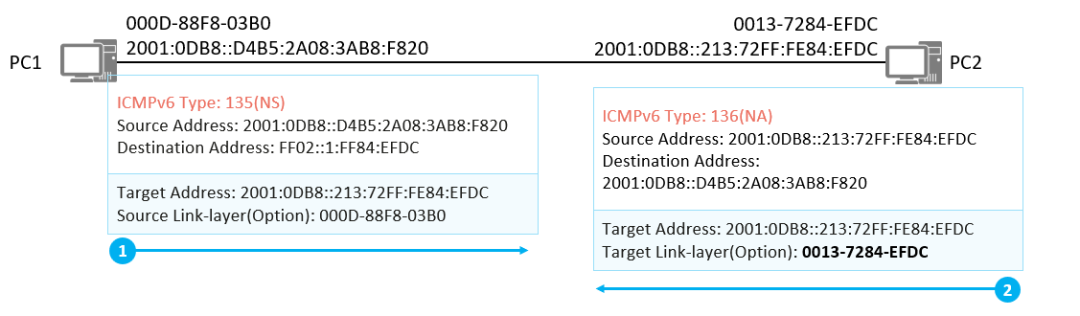

1. 三层地址解析

PC 发送 NS 查询目标 IPv6，目标设备回复 NA 携带 MAC；

优势：三层解析，兼容光纤、无线等所有二层介质，可叠加三层安全防护，组播请求降低广播风暴。

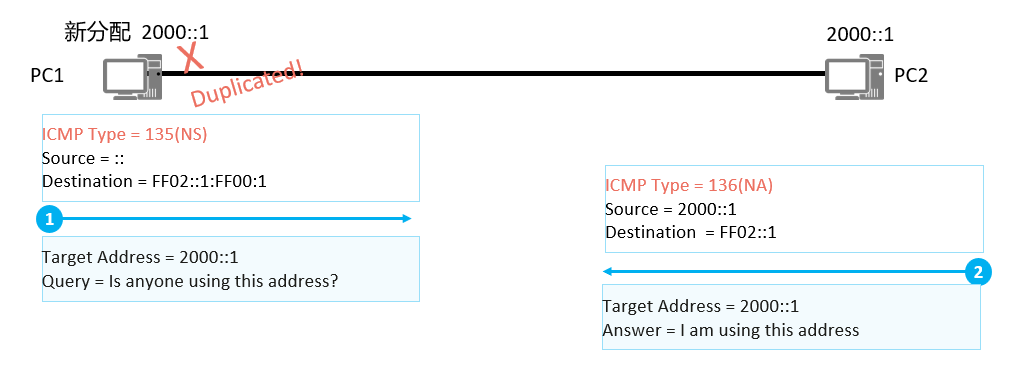

2. DAD 重复地址检测

所有单播地址（链路本地 / 全球）启用前必须执行 DAD：

• 主机以未分配试验地址为 Target 发送 NS；
• 若收到其他设备 NA 回复，该地址标记DUPLICATE，禁止使用；
• 无回复才正式启用该 IPv6 地址。

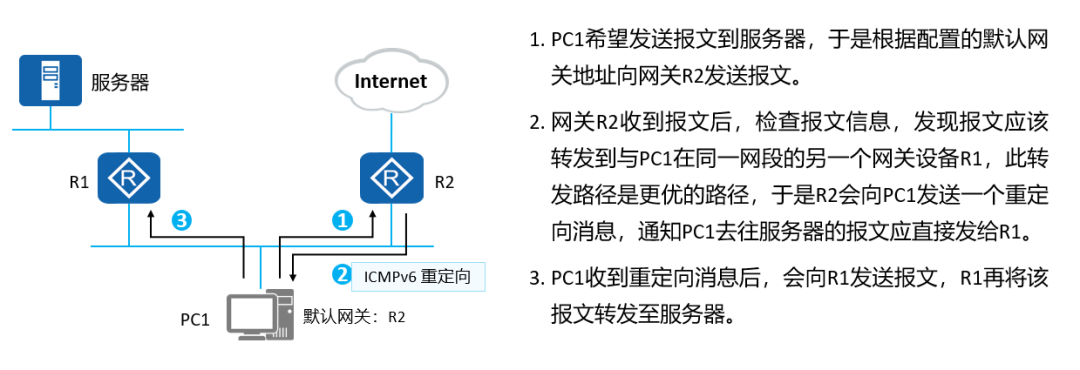

（3）Redirect 重定向（Type137）

网关发现终端存在更优转发下一跳时，发送重定向报文，告知主机更新路由，优化转发路径。

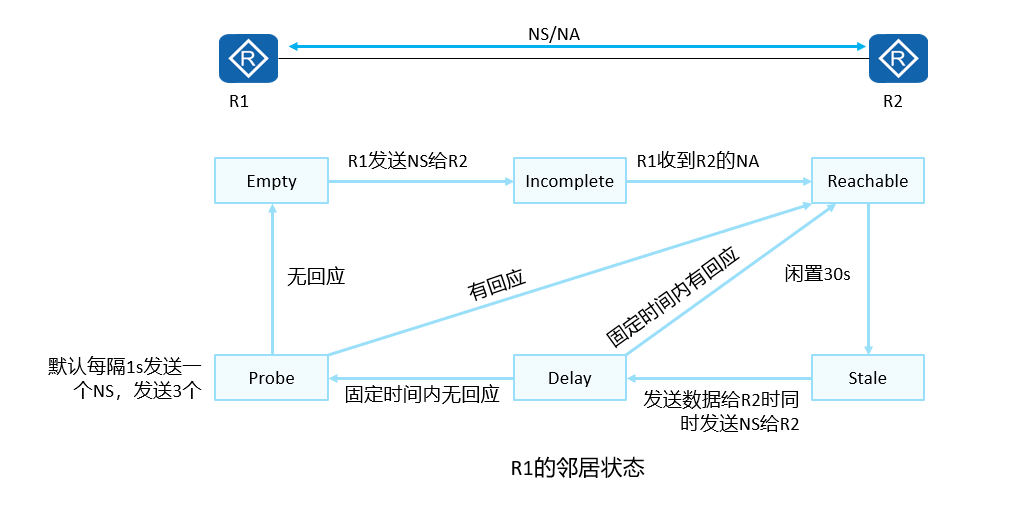

3. IPv6 邻居 5 种状态与状态迁移

通过display ipv6 neighbors查看邻居表，5 种状态：

1. Incomplete：发送 NS，未收到 NA，正在解析 MAC；
2. Reachable：收到 NA，邻居可达（默认 30s 可达时间）；
3. Stale：可达时间超时，不确定邻居在线；
4. Delay：需要发包，进入 5 秒延迟探测；
5. Probe：单播发送 NS 重试探测邻居。

状态迁移逻辑：

Empty→发送 NS→Incomplete；收到 NA→Reachable；30s 无流量→Stale；发送数据触发 Delay；Delay 超时进入 Probe；多次无响应回到 Empty。

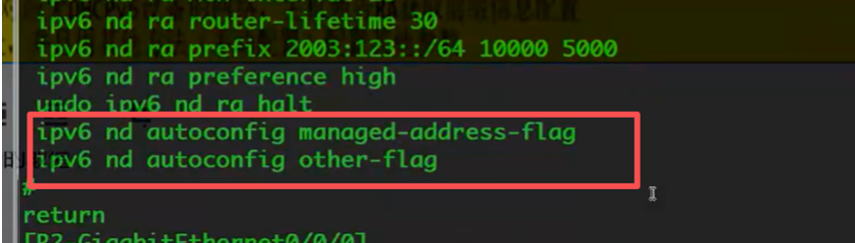

4. RA 三大关键标记 M / O / A（控制 SLAAC 行为）

1）M-bit（managed-address-flag）

• M=0：终端使用 SLAAC 自动生成地址；
• M=1：终端放弃 SLAAC，使用 DHCPv6 分配地址；

配置命令：ipv6 nd autoconfig managed-address-flag

2）O-bit（other-flag）

• O=0：不从 DHCP 获取 DNS、NTP 等附加参数；
• O=1：通过 DHCP 获取 DNS 等辅助参数；

配置命令：ipv6 nd autoconfig other-flag

3）A-bit（Autonomous 自动配置位，前缀内标记）

• A=1：终端可基于此前缀执行 SLAAC 生成地址；
• A=0：禁止终端使用此前缀自动配置；

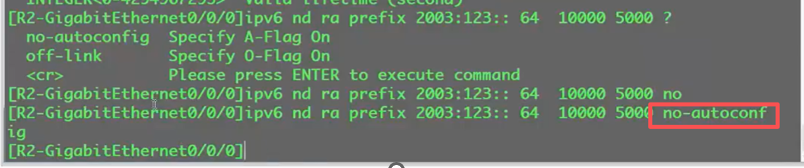

配置命令：发布前缀时携带no-autoconfig关闭 A 位

ipv6 nd ra prefix 2001:123::/64 10000 5000 no-autoconfig

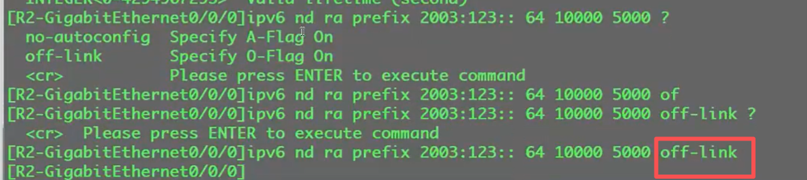

4）前缀附加参数 off-link

配置off-link后，终端不会生成该网段 NDP 直连路由，仅生成单主机明细路由。

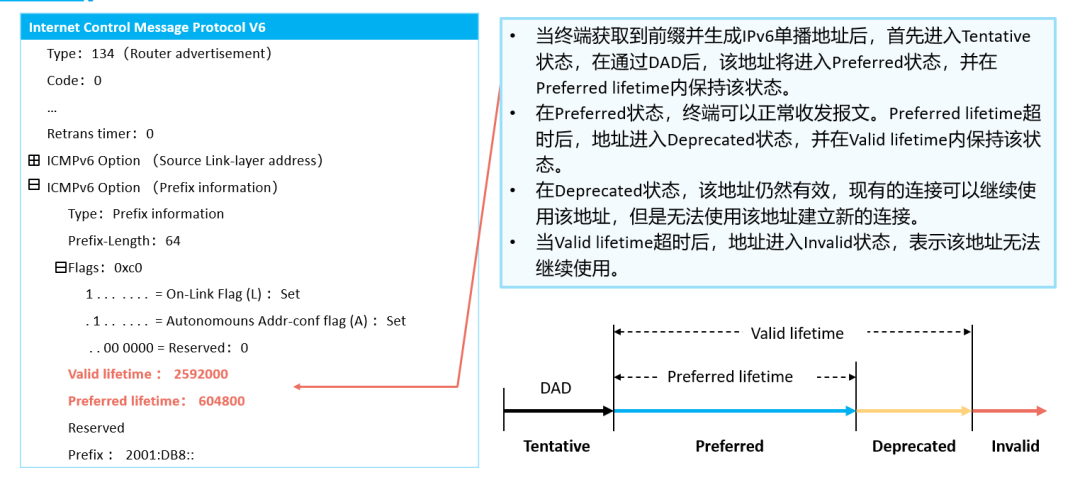

5. RA 前缀双生存期（地址老化逻辑）

发布前缀时配置两个时间参数，控制地址生命周期：

1. Preferred Lifetime（优选时间）

地址正常使用周期，超时进入 Deprecated 状态；

Deprecated 特性：仅能被动接收连接，无法主动发起新会话，用于平滑网段切换，旧业务不断连。

2. Valid Lifetime（有效总时间）

地址完整存活时长，超时直接变为 Invalid，所有连接断开。

三、SLAAC 无状态地址自动配置 完整原理 + 带注释配置

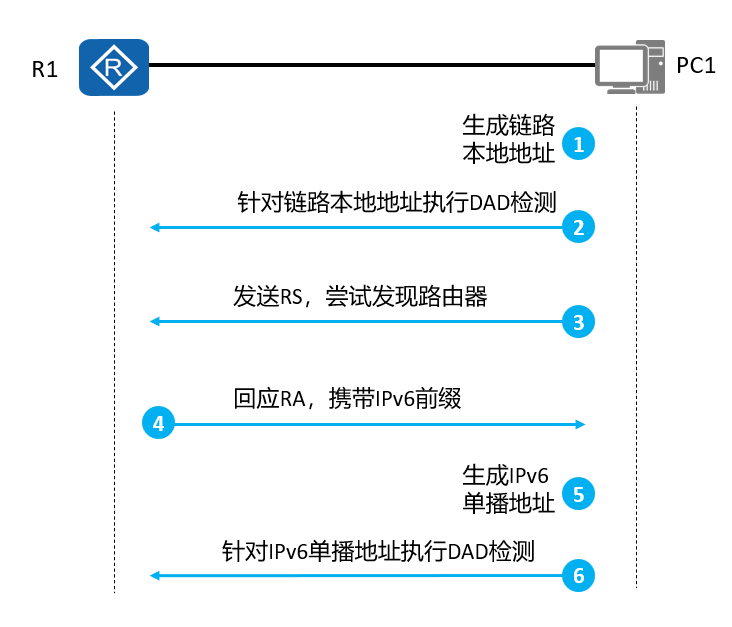

1. SLAAC 完整工作流程

1. 接口开启 IPv6，自动生成链路本地地址 FE80::/10，执行 DAD 无冲突后启用；
2. 主机发送 RS 报文，向链路路由器请求 RA 通告；
3. 路由器回复 RA，携带网段前缀、A-bit=1、网关链路本地地址；
4. 主机使用「RA 前缀 + 接口 EUI-64 ID」拼接生成全球单播 IPv6；
5. 对新全球地址执行 DAD 重复地址检测，无冲突正式启用；
6. 自动生成默认路由，下一跳为 RA 报文源（路由器链路本地地址）。

2. 路由器侧完整 SLAAC 配置（M=0 O=0，纯无状态）

# 接口基础IPv6配置
interface GigabitEthernet 0/0
 ipv enable                  # 接口开启IPv6功能
 ipv6 address 2001:123::254/64  # 接口静态全球前缀
 ipv6 address FE80::254 link-local  # 手动指定链路本地地址（可选，不配置自动生成）
 # RA报文周期参数配置
 ipv6 nd ra max-interval 600    # RA最大发送间隔600秒（设备默认值）
 ipv6 nd ra min-interval 200    # RA最小发送间隔200秒
 ipv6 nd ra router-lifetime 1800 # 网关路由存活时长1800秒
 ipv6 nd ra preference high     # 网关优先级high，多路由器实现负载分担
 undo ipv6 nd ra halt           # 华为设备默认关闭RA，该命令开启RA发送
 # 不配置managed/other，M=0 O=0，纯SLAAC场景
 # 发布网段前缀：前缀/掩码 有效时间 优选时间
 ipv6 nd ra prefix 2001:123::/64 2592000 604800
 # 扩展：发布第二个网段前缀示例
 # ipv6 nd ra prefix 2003:123::/64 10000 5000 off-link no-autoconfig
 # off-link：不生成直连路由；no-autoconfig：关闭A位，禁止SLAAC

3. PC 终端 SLAAC 配置（两种模式）

模式 1：仅生成 IPv6，不自动学习默认网关

interface GigabitEthernet 0/0
 ipv6 enable
 ipv6 address auto global  # 仅基于RA前缀生成全球地址，无默认路由

模式 2：生成 IPv6 + 自动获取 RA 默认网关（推荐）

interface GigabitEthernet 0/0
 ipv6 enable
 # auto global default：生成SLAAC地址，同时学习RA中的默认网关路由
 ipv6 address auto global default

重点说明：SLAAC 生成的默认路由，下一跳永远是路由器链路本地地址；多台路由器同时发布 RA，可通过ipv6 nd ra preference设置高低优先级实现网关负载分担。

四、华为设备排错核心命令（ICMPv6/NDP/SLAAC 专用）

# 1. 查看接口全部IPv6信息、地址状态、DAD开关、链路本地地址
display ipv6 interface GigabitEthernet 0/0
# 2. 查看邻居表（IPv6与MAC映射，排查NS/NA解析故障）
display ipv6 neighbors
# 3. 查看IPv6路由表，检查SLAAC学习的默认网关、前缀路由
display ipv6 routing-table
# 4. 查看接口RA完整配置：间隔、优先级、M/O标记、发布前缀
display ipv6 nd interface GigabitEthernet 0/0

五、核心知识点总结

1. ICMPv6 是 IPv6 必备协议，Next Header=58，承载差错、Ping、全部 NDP 报文；
2. NDP 基于 ICMPv6 实现，一套协议完成 ARP、网关发现、地址冲突检测、路由优化；
3. RA 报文是 SLAAC 核心，M/O 标记控制是否启用 DHCP，A 位控制前缀能否自动分配地址；
4. SLAAC 无需服务器，依靠路由器 RA 下发前缀，终端自动拼接地址；
5. 所有 IPv6 单播地址启用前必须执行 DAD，防止网段地址冲突；
6. SLAAC 默认网关下一跳为路由器链路本地地址，auto global default才能自动学习默认路由。
