下一代数据中心内部与光接入网的光纤统计色散建模：从worst case到概率化设计的范式跃迁

发表单位：华为香港研究中心（Huawei Hong Kong Research Center）

原文链接：https://doi.org/10.1364/JOCN.590244

发表期刊：Journal of Optical Communications and Networking, Vol. 18, No. 8, August 2026

◆ 摘要

本文系统综述了ITU-T SG15与IEEE 802.3dj在2023—2024年间联合开发的统计色度色散建模方法论。随着800GbE与1.6TbE以太网演进，单通道200—400 Gb/s强度调制直接检测（IM/DD）收发器被广泛采用，当符号率逼近100 GBd及以上时，O波段色散成为必须精确表征的关键限制因素。

文章详细阐述了面向多厂商制造目标的双边高斯模型、基于八家光纤厂商蒙特卡洛仿真生成的ITU-T查找表，以及G.652标准中提供的波长拟合与链路分段缩放近似表示。该统计模型已应用于800GBASE-LR4、1.6TBASE系统及200G-PON场景，并结合XYYX偏振排布方案有效抑制四波混频效应。这一从最坏情况设计到统计设计的范式转变，使低成本IM/DD技术能够覆盖99.99%的链路场景，为下一代高速光互连提供了经济可行的技术路径。

一、研究背景与动机

云计算、人工智能训练集群及数据密集型应用的指数级增长，推动数据中心容量需求空前提升。全球数据中心流量以每年超过27%的速率增长，交换机容量从2014年的3.2 Tb/s演进至2027年的51.2 Tb/s，单通道速率从25 Gb/s（NRZ）提升至400 Gb/s（PAM4）。当符号率超过100 GBd时，以往可忽略的光纤损伤——包括O波段色散——上升为关键设计约束。

IEEE 802.3定义了多种传输距离等级：SR（多模光纤约100 m）、DR（单模光纤约500 m）、FR（约2 km）、LR（约10 km）、ER（约40 km）及ZR（80—120 km以上）。对于短距应用（DR、FR、LR），成本与功耗考量使IM/DD方案优于相干检测。相干收发器需要本振激光器、偏振分集接收机及复杂数字信号处理，成本与复杂度更高；IM/DD系统则采用结构更简单的直接调制激光器（DML）或电吸收调制激光器（EML），配合PIN或APD接收机。

O波段（1260—1360 nm）因靠近G.652/G.657光纤的零色散波长（ZDW）而成为IM/DD系统的首选波段。C波段虽然衰减更低（约0.2 dB/km对比O波段约0.35 dB/km），但其高色散系数（约17 ps/nm/km）严重限制了高符号率下IM/DD系统的传输距离。

色度色散系数的经典表达式为：

其中λ0为零色散波长，S0为色散斜率。ITU-T G.652标准规定λ0范围为1300—1324 nm，S0范围为0.073—0.092 ps/(nm²·km)。若采用最坏极值计算，10 km链路在LAN-WDM波长处的累积色散范围为−40至+20 ps/nm，远超113 GBd PAM4系统配合前馈均衡器约28 ps/nm的总色散容限。

传统基于最坏光纤参数的设计方法过于保守，会不必要地限制传输距离或迫使采用成本更高的相干方案。色散损伤源于脉冲展宽引起的码间干扰，对于高斯脉冲，展宽因子与色散累积量满足如下关系：

其中Δλ为光源谱宽，T0为初始脉冲宽度。在113 GBd符号率下，符号周期仅8.8 ps，即使适度的色散累积也会产生显著影响。

实践中，多项因素支持统计链路设计的合理性：第一，现代光纤在六西格玛质量控制下生产，参数分布更集中，ZDW实际范围通常为1306—1322 nm，而非规范规定的1300—1324 nm全范围；第二，链路由多段不同制造批次的光纤级联而成，提供统计平均效应；第三，零色散波长与色散斜率之间存在统计相关性，相关系数介于−1与0之间，约束了联合分布的范围；第四，绝大多数已部署光纤的参数远低于规范极限，仅有极小比例接近边界值。

上述因素推动了统计色散建模方法的发展，其思路类似于已成熟应用的PMDQ方法论。ITU-T SG15与IEEE 802.3dj在2023—2024年的合作产出了CDQ框架，在保持Q=10⁻⁴（0.01%）中断概率的前提下放宽了色散指标要求。

二、CDQ理论框架

统计链路设计的核心认知是：光纤参数并非确定性常数，而是服从制造分布的随机变量。自2000年代初成功应用于偏振模色散链路设计的PMDQ方法论，为统计色散建模提供了范本。

偏振模色散源于单模光纤中芯层椭圆度、内应力及外部扰动引起的双折射，平均差分群时延与PMD系数满足

＜DGD＞= PMD_coeff×sqrt{L}

的平方根依赖关系，这是双折射段间随机耦合的结果。ITU-T标准采用PMDQ=0.20ps/sqrt(km)，对应M=20段光缆及Q=10⁻⁴中断概率。

尽管色散与偏振模色散在物理本质上不同——色散是确定性的而非时变的——但统计方法仍然适用，因为色散参数随制造批次和厂商不同而变化。对于M段级联的光缆，总色散为：

其中Lcab为光缆段长度，Di(λ)为第i段的色散系数。假设各段独立地从光纤制造分布中抽取，这反映了实际部署中链路通常由多个批次光缆组成的事实。

与偏振模色散通过时变外部扰动去相关不同，色散参数在制造时即已固定。当所有段来自同一生产批次时，统计独立性可能不成立，G.652（2024）附录I.6.1建议对此类情况采用最坏情况设计。

然而在实际供应链中，光纤制造预制棒拉制成光纤后，由光缆厂组装至标准盘（每盘约2 km，受运输物流限制）。一条10 km的LR链路约需5盘光纤，通常在不同时间从不同制造批次或厂商采购。对于本工作主要面向的新建数据中心部署场景，CDQ框架进一步可作为工程化链路设计指南：运营商可通过采购规范确保厂商与批次多样性，从而满足模型验证所需的统计独立性。当多样性无法保证时，框架平滑退化为M=1（单段最坏情况），在降低统计收益的同时保持设计有效性。

关键洞察在于：当多个独立段级联时，中心极限定理生效，总色散分布趋近高斯分布，方差满足：

这一方差缩减效应是统计链路设计的数学基础。例如，M=4段的链路标准差仅为单段链路的一半，显著降低了遇到极端色散值的概率。CDQ值定义为CDQ = μCD + kQ ×σCD, link，其中Q=10⁻⁴对应kQ=3.72。该框架使系统设计者能够基于可接受的中断概率而非绝对最坏值来规定色散容限。

三、统计色度色散模型

3.1 从最坏情况到统计建模的转变

ITU-T G.652规定零色散波长范围为1300—1324 nm。历史上，系统设计者将此全范围作为最坏边界。对于传统10G/25G系统，该方法提供了充足余量；但在100 GBd及以上符号率下，色散容限急剧收缩，最坏边界变得过于保守。实际光纤零色散波长服从统计分布这一认知，为CDQ设计开辟了道路。

3.2 双边高斯模型

单一高斯分布无法准确描述零色散波长分布，因为不同厂商的制造目标值不同——这正是六西格玛规则的体现：每个厂商围绕各自目标ZDW优化生产，工艺波动控制在±3σ内，但不同厂商的目标值存在差异。因此，行业整体分布是多个高斯分布的混合。

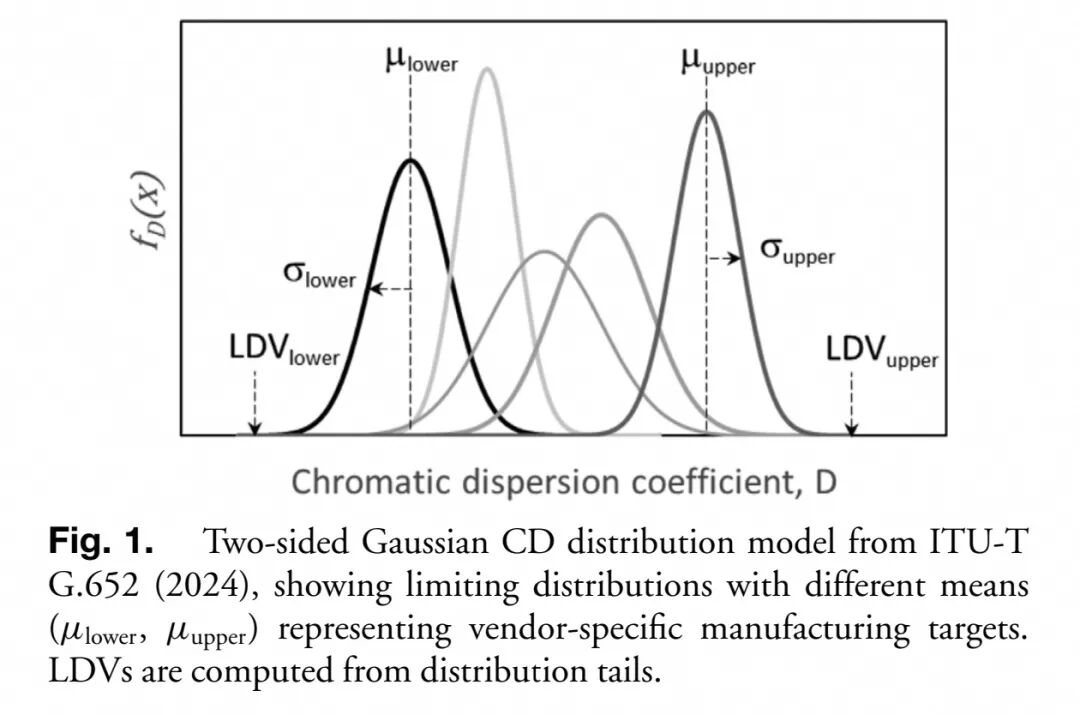

在引入完整ITU-T蒙特卡洛模型之前，首先构建双边高斯模型以建立直观认识。该模型采用两个极限分布：一个下限分布，均值μlower靠近G.652规范下限1300 nm（对应目标ZDW较低的厂商）；一个上限分布，均值μupper靠近规范上限1324 nm（对应目标ZDW较高的厂商）。最小色散的极限设计值（LDV）由下限分布的左尾计算，最大色散的LDV由上限分布的右尾计算。

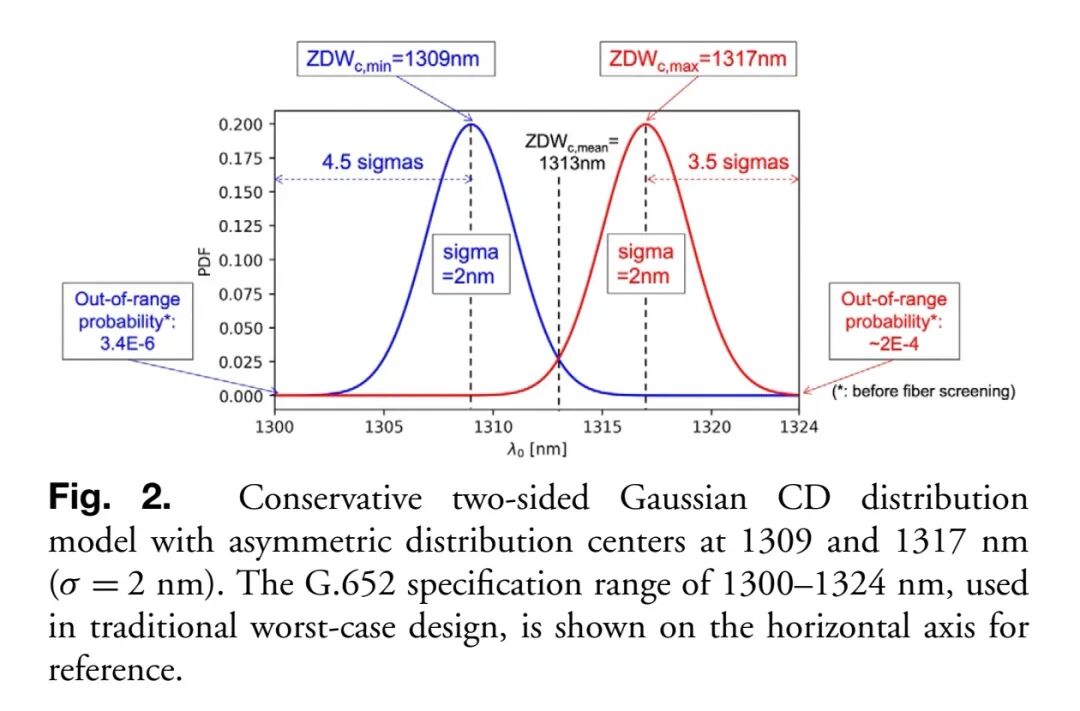

保守非对称模型采用ZDW_{c,min}=1309 nm和ZDW_{c,max}=1317 nm（σ=2 nm），到下限规范距离为4.5σ（超规范概率3.4×10⁻⁶），到上限规范距离为3.5σ（超规范概率2.3×10⁻⁴），反映了现代光纤生产向更高ZDW偏移的趋势。

链路色散极限的定量评估还需考虑色散斜率及ZDW与S0的相关性。零色散波长与色散斜率存在统计相关，实测光纤数据表明相关系数位于 [-1, 0]区间，典型值为−0.5至−0.7。其物理根源在于光纤折射率剖面设计，制造过程中的随机扰动产生负相关。IEEE 802.3dj模型采用平均S_0=0.0872 ps/(nm²·km)，标准差σ_{S0}=0.0012 ps/(nm²·km)。

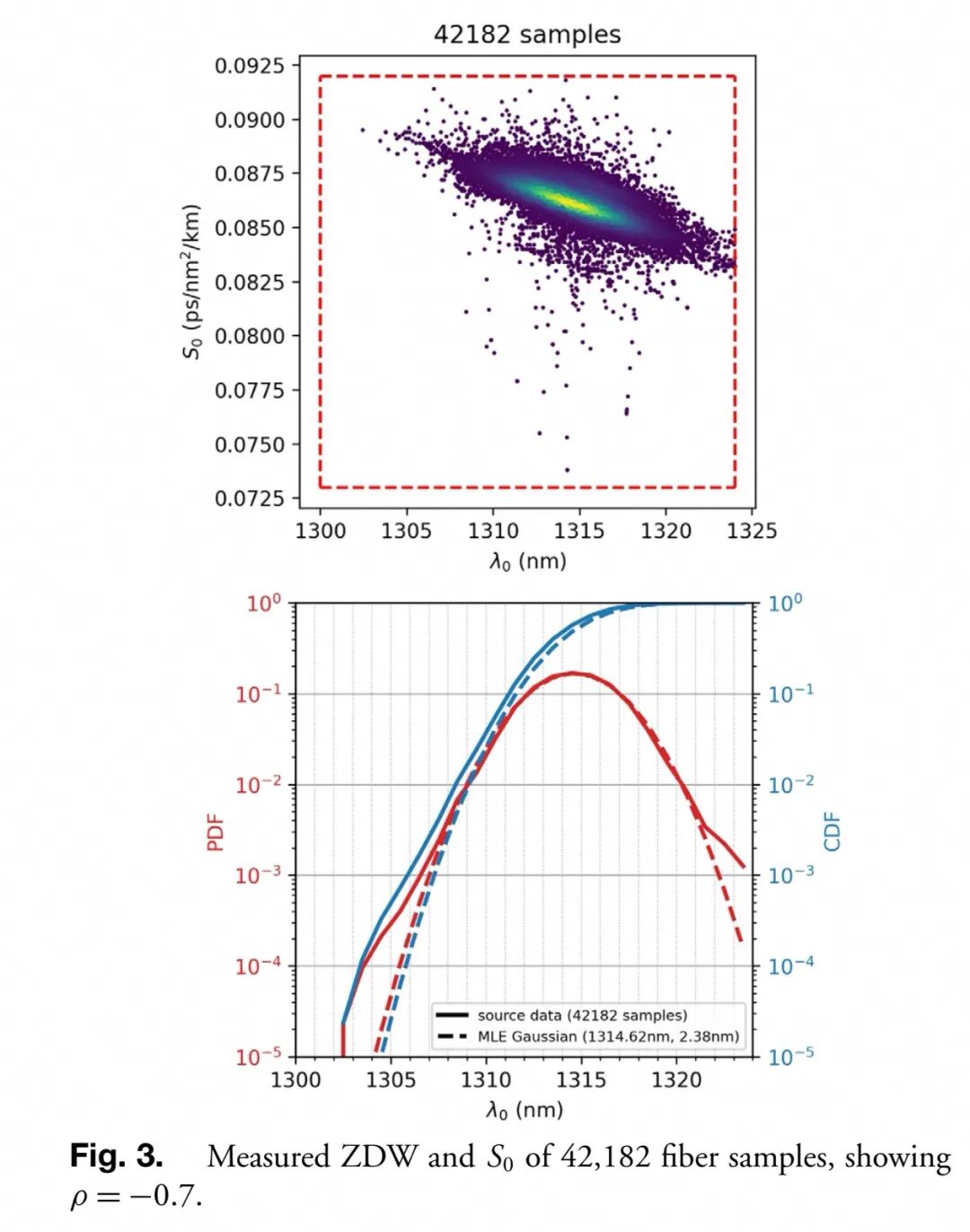

该模型已通过某大型光纤厂商的42,182根光纤样本验证，实测相关系数ρ=−0.7。进一步对五家厂商2014—2023年间160万根光纤的验证表明，在Q=10⁻⁴水平下，最小时散保守裕量为8.8%，最大色散保守裕量为58.3%。

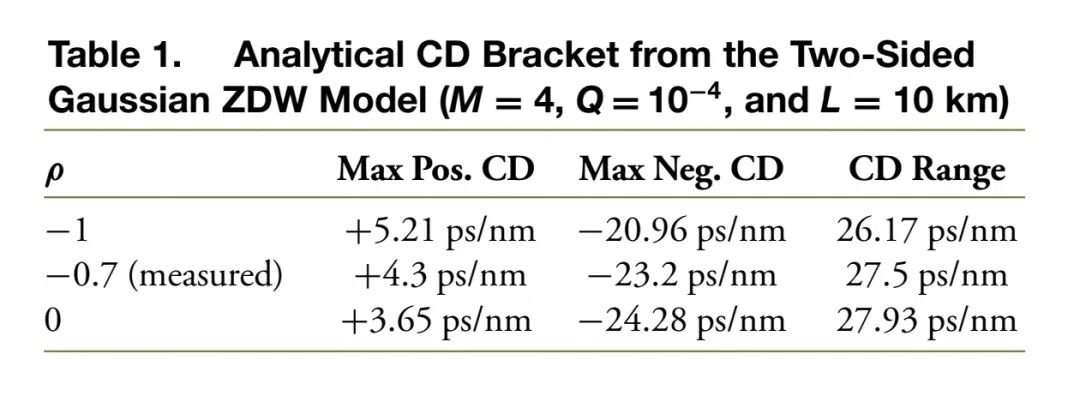

将这些统计量代入色散公式可得链路色散设计值的解析边界。由于相关系数ρ使最大正色散与最大负色散向相反方向偏移，需分别评估ρ=−1和ρ=0两种极端情况；M段级联进一步将链路标准差按1/sqrt{M}缩放。在800GBASE-LR4波段边缘（1294.53 nm和1310.19 nm）、M=4、Q=10⁻⁴、L=10 km条件下，两种极端组合给出保守设计边界：+5.21至−24.28 ps/nm（总范围29.49 ps/nm）。采用42k光纤数据集实测的ρ=−0.7时，结果为+4.3至−23.2 ps/nm（总范围27.5 ps/nm）——这是应用于800GBASE-LR4链路预算的实际值，与ITU-T表格化数值一致。

3.3 ITU-T综合模型

ITU-T SG15联合八家光纤厂商开发了基于蒙特卡洛仿真的综合模型。随机采样各厂商实测的λ0和S0分布，对于M段级联链路，平均色散系数为DM=(1/M) ΣDi，根据中心极限定理分布收敛于高斯分布，从而实现方差缩减。

ITU-T G.652（2024年8月版）表I.3提供了查找表，覆盖波长1260—1350 nm、段数M=1—16、中断概率Q=10⁻²至10⁻⁴的色散边界。极限设计值满足如下关系：

其中μ和σ为参考情况M_0=4的高斯参数，erf^{-1}为逆误差函数。该公式支持外推至表格未明确列出的任意M和Q值，为不同应用场景提供灵活性。但高斯近似仅在合理范围内有效：G.652指出当M较小时精度下降，尤其M=1时中心极限定理效果微弱，边界趋近最坏值。外推在M≥4且Q处于10⁻²至10⁻⁴范围时最为可靠。

3.4 G.652中的近似表示

G.652附录I.6.1定义了通用统计方法：链路参数在M段级联光缆上取平均，通过对实测光纤参数总体进行蒙特卡洛重采样获得链路分布。I.6.2条款将该方法具体应用于O波段色度色散，采用多厂商实际λ0和S0产品数据，生成表I.3中M=1、4、8、12、16及Q=10⁻²、10⁻³、10⁻⁴的最大/最小时散系数统计边界。

G.652对表I.3的两种近似表示，反映了2023—2024年IEEE 802.3dj与ITU-T SG15合作中的方法学分歧。IEEE 802.3dj参与者最初探索对链路色散系数进行(μ, σ)双边高斯拟合，随后认识到必须联合建模零色散波长与斜率的负相关以避免偏差，进而采用显式相关二元变量公式——即前述解析边界的基础。

ITU-T则选择了互补路径：直接对色散系数进行逐波长部分高斯拟合，绕开相关性建模，同时避免披露各厂商的(λ0, S0)统计数据。

最终附录I.6.2中给出两个独立拟合表I.3的近似表示，二者互不推导。主近似（公式I-6/I-7配合表I.5）将各波长色散分布参数化为M0=4处的上/下部分高斯分布，并通过sqrt{M0/M}缩放至任意M和Q；其(μ, σ)直接来自表I.3。辅助近似（公式I-5配合表I.4）将上/下边界重新拟合至色散公式的(λ0, S0)内核，每组(M, Q)及每个拟合区域（λ0以下/以上）对应一对参数。表I.4的(λ0, S0)是说明性交叉验证拟合值，并非披露的厂商统计数据；表I.5的(μ, σ)也并非由前者代入公式得到。因此，G.652既未披露显式的厂商(λ0, S0)分布，也未披露显式的(λ0, S0)相关系数——这是与解析边界方法的主要区别。

四、四波混频：色散与非线性的权衡

色散与四波混频（FWM）构成O波段系统设计的基本权衡：工作在零色散波长附近可最小时散，但四波混频效率最高。四波混频通过光纤三阶极化率χ3产生新频率，其效率取决于相位失配，在零色散波长附近D≈0时，相位匹配完美，FWM效率趋近于1。

对于800GBASE-LR4（四个波长1294.53—1310.19 nm，间隔800 GHz），当零色散波长落在WDM波段内时，FWM会导致严重的通道内性能劣化。统计ZDW模型直接决定了FWM效率——ZDW接近1302 nm的光纤FWM效应最强。

基于偏振的抑制方案提供了精巧的解决方案。在随机双折射模型下，FWM效率取决于输入光的相对偏振态。当外侧光波与中心光波偏振正交时，非简并FWM因相消干涉而消失。具体而言：三路同偏振时相对效率为1；两路平行一路垂直时效率为1/4；两路垂直一路平行时效率为0；随机偏振时平均效率为3/8。

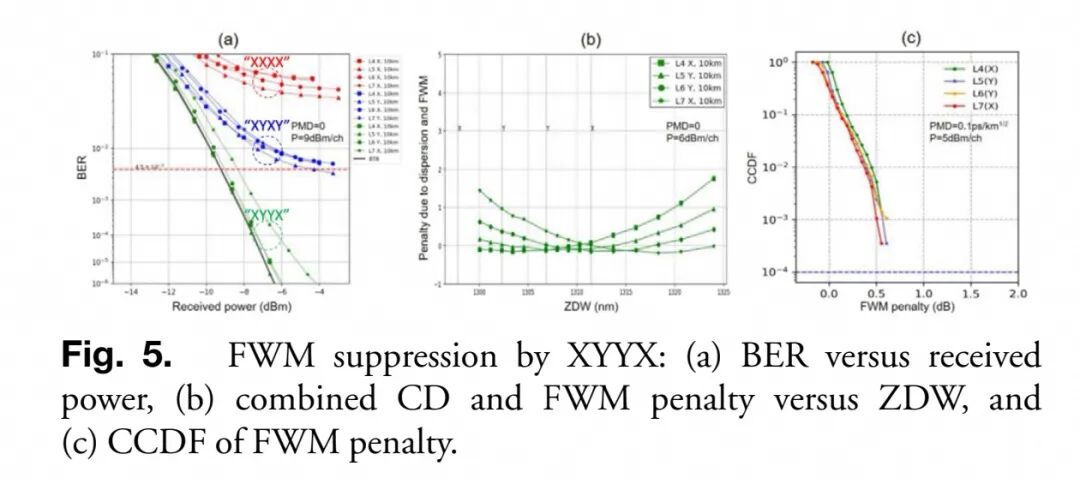

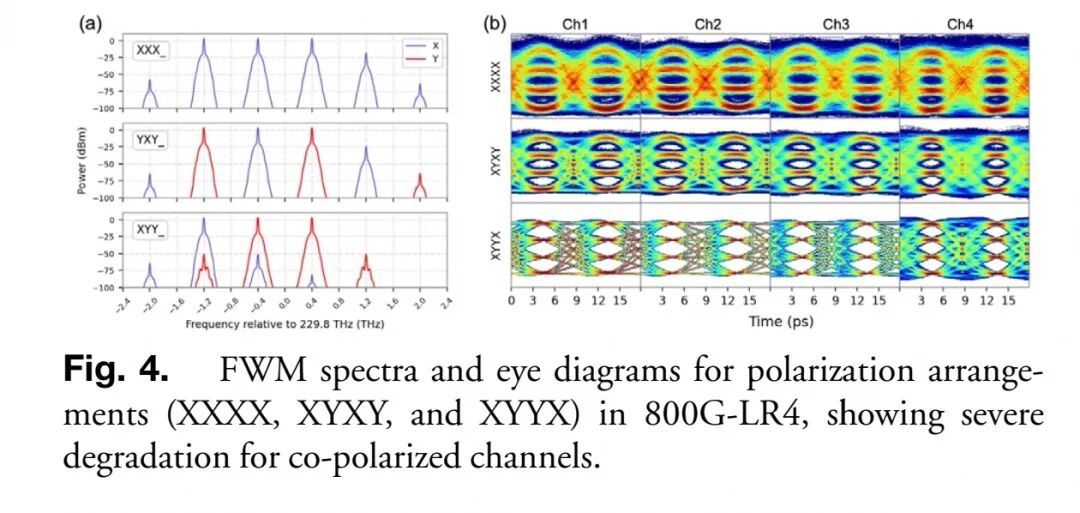

最优的XYYX排布方案（λ₁:X, λ₂:Y, λ₃:Y, λ₄:X）确保每个影响内通道的非简并FWM过程中，至少两个泵浦波偏振正交，满足抑制条件。大量仿真与实验验证了XYYX的有效性：XXXX排布下内通道误码率严重劣化并出现误码平底；XYXY排布通过抑制部分FWM项提供部分改善但不彻底；XYYX则实现接近最优的性能，在10⁻⁴互补累积分布函数（CCDF）下残余FWM代价小于0.5 dB。

在实际收发器中实现XYYX需要控制四个激光源的相对偏振态，可通过保偏光纤尾纤配合适当旋转角度，或在硅光子集成方案中采用集成偏振旋转器实现。与显著的性能提升相比，额外增加的复杂度有限，因此XYYX成为800GBASE-LR4及未来O波段WDM系统的推荐配置。

五、IEEE 800GBASE-LR4应用

IEEE 800GBASE-LR4是首个大规模部署的单通道200 Gb/s IM/DD技术，传输距离10 km单模光纤。系统采用四个LAN-WDM波长（1294.53—1310.19 nm，间隔800 GHz），每通道承载200 Gb/s PAM4信号，符号率113.4375 GBd。

发射端可采用DML或EML。DML成本更低、集成更简单，但引入频率啁啾并与色散相互作用。啁啾参数α（调频与调幅之比）对于DML典型值为0.3—0.7，根据色散符号的不同可能增强或劣化性能。EML通常啁啾更低：基于电吸收调制器的EML仍有残余啁啾（α≈0.1—0.5），而基于马赫-曾德尔调制器的EML在正交偏置点可实现近零啁啾，但成本和功耗更高。级联前向纠错采用RS(544,514)外码配合Hamming(128,120)内码，在BER=10⁻¹⁵时提供约6 dB净编码增益。

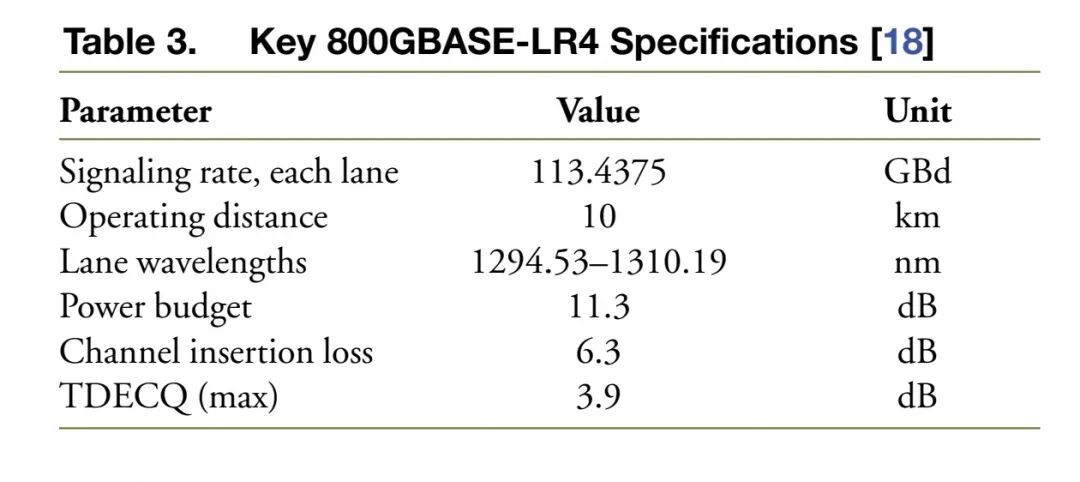

IEEE 802.3dj基线提案确立了光通道参数：功率预算11.3 dB（对应最大TDECQ）、传输距离10 km、通道插入损耗6.3 dB、最大离散反射率−35 dB。接收端可采用PIN光电二极管以降低成本，或采用APD接收机以提升灵敏度。

IEEE 802.3dj定义了两种物理介质相关子层：800GBASE-LR4（IM/DD，统计色散模型，>99.99%光纤兼容性）和800GBASE-LR1（相干检测，对传统光纤提供无限色散容限）。这一市场划分是务实的工程决策，认可了统计设计的经济效益。绝大多数（>99.99%）数据中心互连采用现代光纤基础设施，完全落在统计色散极限内，可使用成本更低的IM/DD收发器；小部分使用传统光纤或极端色散的链路可采用相干模块，通过数字信号处理提供本质上无限的色散容限。

采用ρ=−0.7实测相关系数、M=4、Q=10⁻⁴的解析边界计算：第0通道（1294.53 nm）最小时散为−23.2 ps/nm，第3通道（1310.19 nm）最大色散为+4.3 ps/nm，总范围27.5 ps/nm。这与实际发射机约28 ps/nm的总前馈均衡容限兼容，但可用窗口并非对称：在中等正啁啾（α=0.5）下，容限向负色散方向偏移，因为啁啾部分补偿了负色散。分段效应（M=4对比M=1）使最坏色散幅值降低2—3 ps/nm。基于Parsons等人160万根光纤数据集的模型验证，确认了该模型裕量充足且不存在过度设计。

六、向1.6 Tb/s系统的扩展

统计色散建模框架可自然扩展至下一代1.6 Tb/s以太网系统。目前有两种架构在研：1.6TBASE-LR8（八个200G通道）和1.6TBASE-FR4（四个400G通道）。

6.1 单通道200G的1.6TBASE-LR8

1.6TBASE-LR8通过八个波长、每通道113.4375 GBd（与800G-LR4相同）将总容量翻倍，保持与现有DSP及光电器件的兼容性。两种波长方案在研：800 GHz间隔（固有FWM抑制更好，但波段更宽、色散变化更大）和400 GHz间隔加保护通道（结构更紧凑，但需精细FWM管理）。

对于八波长系统，XYYX偏振排布可扩展为两个四元组加保护通道的形式：X-Y-Y-X-G-X-Y-Y-X。该方案在每个四元组内保持FWM抑制，保护通道提供额外隔离。色散模型沿用与800G-LR4相同的框架，最外侧通道经历最大的绝对色散值。

6.2 单通道400G的1.6TBASE-FR4

1.6TBASE-FR4将单通道速率提升至400 Gb/s，采用约226 GBd PAM4。色散容限与符号率的平方成反比，因此226 GBd下的色散容限约为113 GBd的四分之一。结合前馈均衡与最大似然序列估计均衡的详细仿真表明，无啁啾调制器的1 dB代价色散容限范围为−5至+3 ps/nm——对于10 nm栅格的1 km传输足够。扩展至2 km需采用啁啾管理或光学色散补偿。

一个关键考量是：226 GBd下要实现充足的链路预算，发射功率需比800G-FR4提高约2 dB，因为接收机灵敏度劣化约2 dB。对于热噪声受限的接收机，电带宽加倍大致使积分约翰逊-奈奎斯特噪声功率加倍；在IM/DD系统中，维持相同信噪比需√2倍光功率（约1.5 dB），再加上驱动器、调制器和跨阻放大器在226 GBd带宽限制带来的经验值约0.5 dB。更高的发射功率加剧了FWM担忧，因为最概然的光纤零色散波长恰好落在WDM波段内。

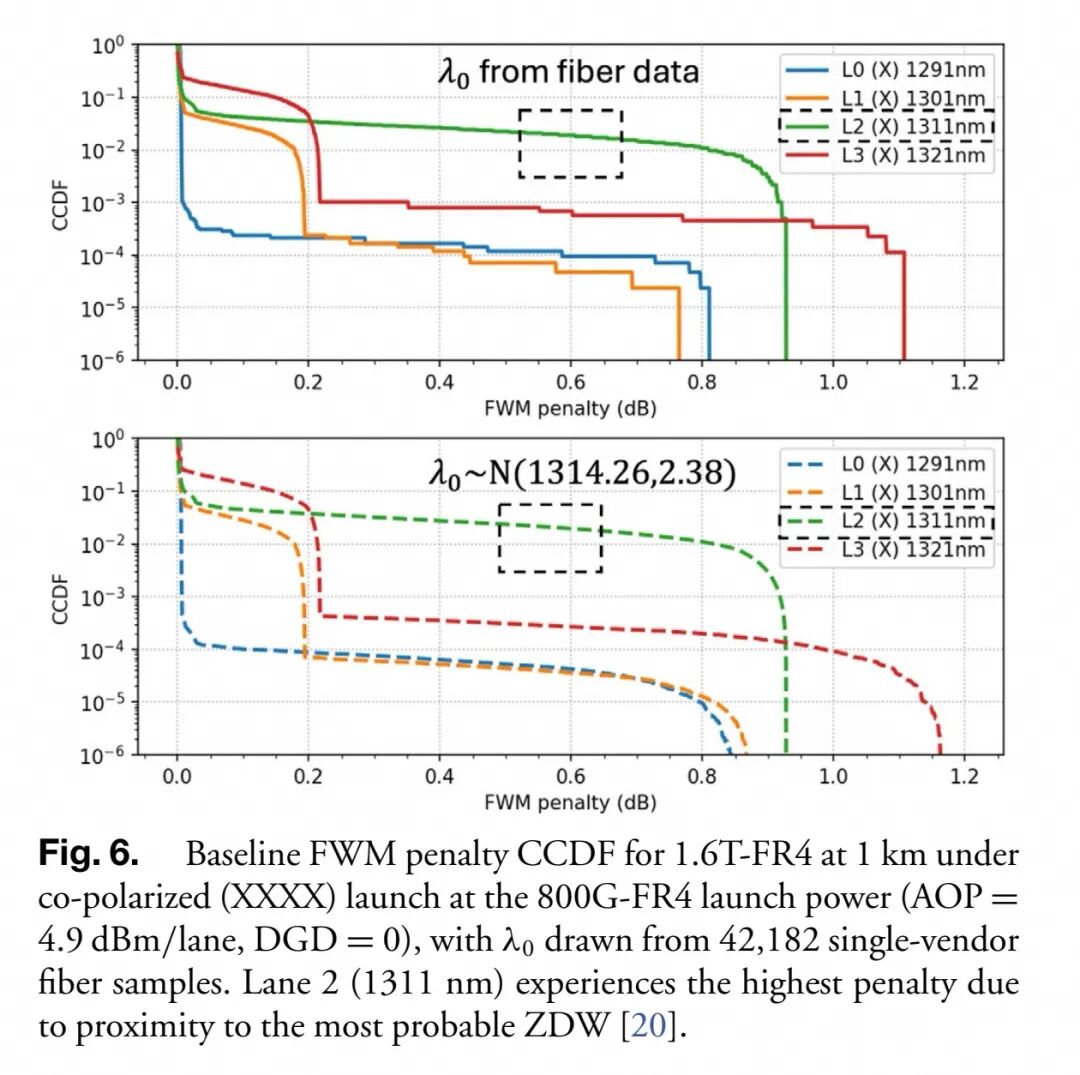

为量化1.6T-FR4的FWM风险，采用42,182根单厂商光纤样本（平均λ₀=1314.62 nm，σ=2.38 nm）且不计级联平均，代表保守的单段场景。在同偏振（XXXX）发射、DGD=0、每通道平均发射功率4.9 dBm/通道（800G-FR4基线值，更高功率已使FWM代价超出坐标范围）条件下，1 km传输的第2通道（1311 nm）在1% CCDF处达到约0.85 dB代价；为补偿226 GBd灵敏度劣化所需的+1 dB和+2 dB功率提升，将第2通道的1% CCDF代价分别推高至1.71 dB和3.89 dB——显然不可接受。尽管最坏FWM出现在λ₀≈1306 nm附近，但实际光纤λ₀分布集中在1311 nm左右，使第2通道成为主要贡献者。在平均λ₀<1309 nm的罕见情况下，评估第2通道仍属保守场景。

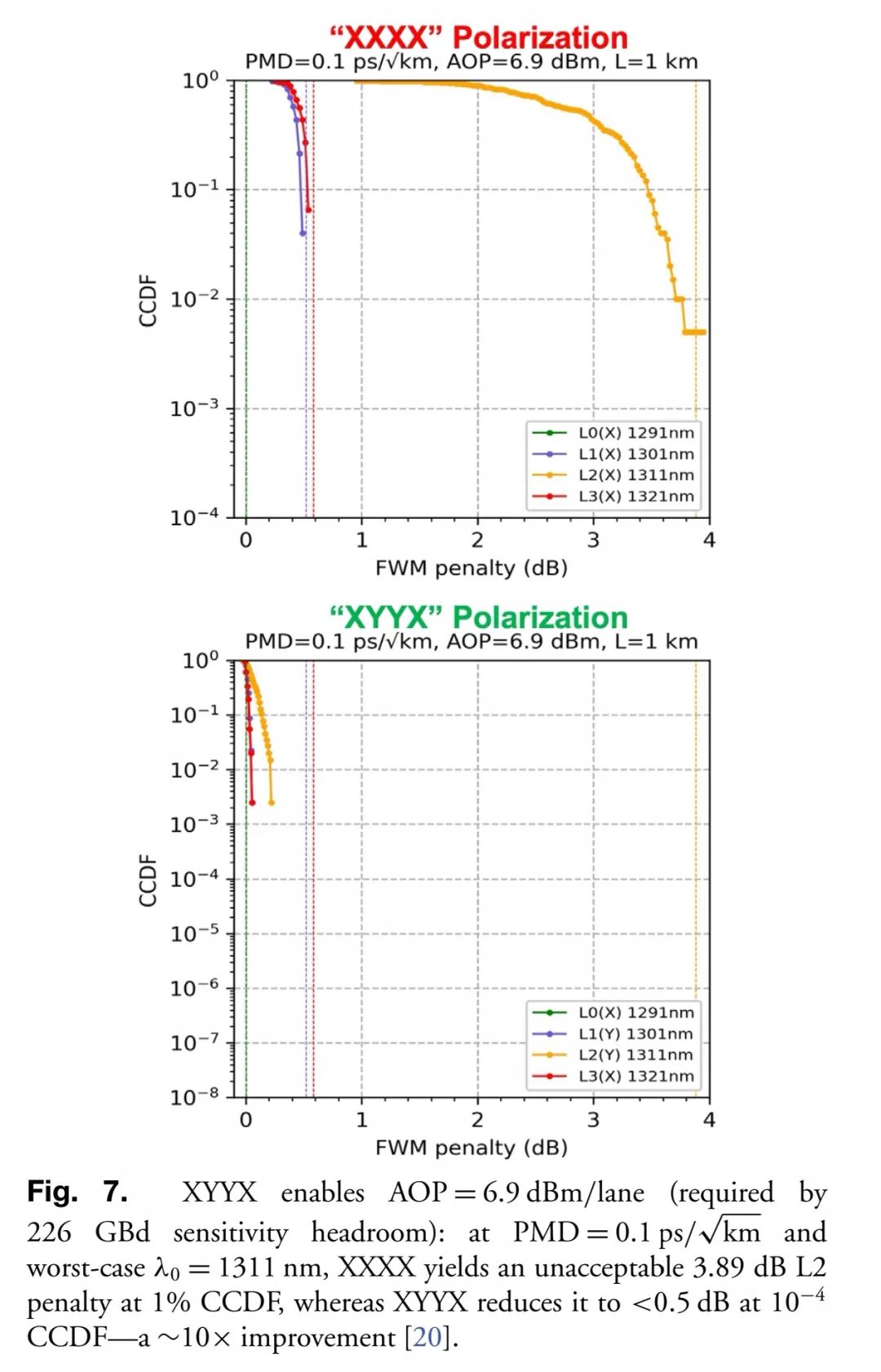

226 GBd灵敏度裕量要求6.9 dBm工作点，因此核心问题是何种偏振排布能够支撑该功率水平。在实际部署条件（PMD=0.1 ps/√km，λ₀固定于最坏情况1311 nm）下评估1 km链路：XXXX排布时第2通道在1% CCDF处代价达3.89 dB，切换至XYYX后在10⁻⁴ CCDF下降至<0.5 dB，使原本不可接受的6.9 dBm变得可承受。1 km传输距离至关重要——偏振态保持良好，不同于10 km处PMD引起的退极化会削弱交错偏振的收益。综上，XXXX排布无法承受226 GBd所需的发射功率，而XYYX可以。

1.6T-FR4设计指南总结如下：第一，10 nm波长间隔下1 km传输提供充足色散裕量；第二，通过啁啾管理或光学色散补偿可实现2 km传输；第三，XYYX使必要的2 dB发射功率提升不产生显著FWM代价；第四，接收端半导体光放大器可为高插入损耗应用（如光电路交换的8 dB损耗）提供额外灵敏度。

这些结果表明，1.6T-FR4 PAM4收发器能够成功满足数据中心内部连接需求。统计色散建模与XYYX偏振交错相结合，为管理400 Gb/s每通道下的光纤线性与非线性损伤提供了鲁棒解决方案。为800GBASE-LR4开发的方法学可直接扩展至下一代系统，证明了CDQ框架的广泛适用性。

七、对200G-PON的启示 统计色散框架同样可扩展至光接入网。ITU-T Q2/15正在制定200G-PON规范，目标是在1310 nm附近实现200 Gb/s下行传输，距离20—30 km。由于传输距离更长（2—3倍）且需与传统PON共存的波长规划限制（现有1G-PON、10G-PON和50G-PON业务），色散约束更具挑战性。 两种波长方案在研：1310±20 nm（范围更宽，可降低光网络单元激光器成本）和1310±10 nm（色散控制更严格）。该框架可直接应用，因为接入网同样使用G.652/G.657光纤，且M=8—12段提供比数据中心链路更强的统计平均效应。更多的段数减小了色散方差，部分补偿了更长传输距离的影响。 初步分析表明，在1310±10 nm方案下20 km传输距离可实现。接入网受益于中心极限定理：光线路终端到光网络单元之间的多段光纤天然提供统计平均。FWM考量与数据中心应用有所不同，因为接入网点到多点架构的特性不同，但色散-FWM基本权衡对未来多波长PON系统仍然相关。 一个重要限制是：统计色散模型主要基于现代光纤制造数据开发，包括高密度光缆和G.657光纤——证据之一是近年生产的光纤ZDW均值向更高波长偏移。接入网尤其是存量部署场景，可能包含数年前乃至数十年前铺设的传统光纤，其制造统计不同或数据不可得。此外，如前所述，同一生产批次的光纤段可能缺乏模型假设的统计独立性。这些因素限制了CDQ框架对传统接入网的直接适用性。该模型对新建高速数据中心应用意义最大——如AI训练集群驱动的快速建设场景——这些场景部署现代光纤且采购实践可确保批次多样性。对于接入网应用，统计方法应辅以保守裕量或已铺设光纤的现场测量。 八、结论 本文综述了ITU-T SG15与IEEE 802.3dj联合开发的统计色散建模方法论。核心洞察在于：基于G.652全范围极限的最坏情况设计过于保守，现代光纤参数分布更集中，且级联链路受益于统计平均效应。 研究的主要贡献包括：第一，将PMD_Q方法学扩展至色散领域，利用级联分段的方差缩减效应；第二，建立面向多厂商制造的双边高斯模型；第三，基于160万根光纤样本验证的ITU-T查找表；第四，零色散波长与色散斜率相关性分析；第五，通过XYYX偏振方案解決色散与四波混频的权衡问题；第六，将方法应用于800GBASE-LR4、1.6T系统及200G-PON场景。 这一合作产生了切实成果：ITU-T G.652（2024版）附录现已纳入统计色散数值，IEEE 802.3dj将CD_Q方法学纳入800GBASE-LR4标准。从最坏情况设计到工程化链路设计的范式转变，使低成本IM/DD技术能够覆盖99.99%的光纤场景，将相干方案保留给统计边界之外的传统光纤。
