基于牛顿-欧拉算法,实现机械臂的逆动力学

作者头像
索旭东
发布2026-07-27 13:45:41
发布2026-07-27 13:45:41
80
举报
文章被收录于专栏:具身小站具身小站

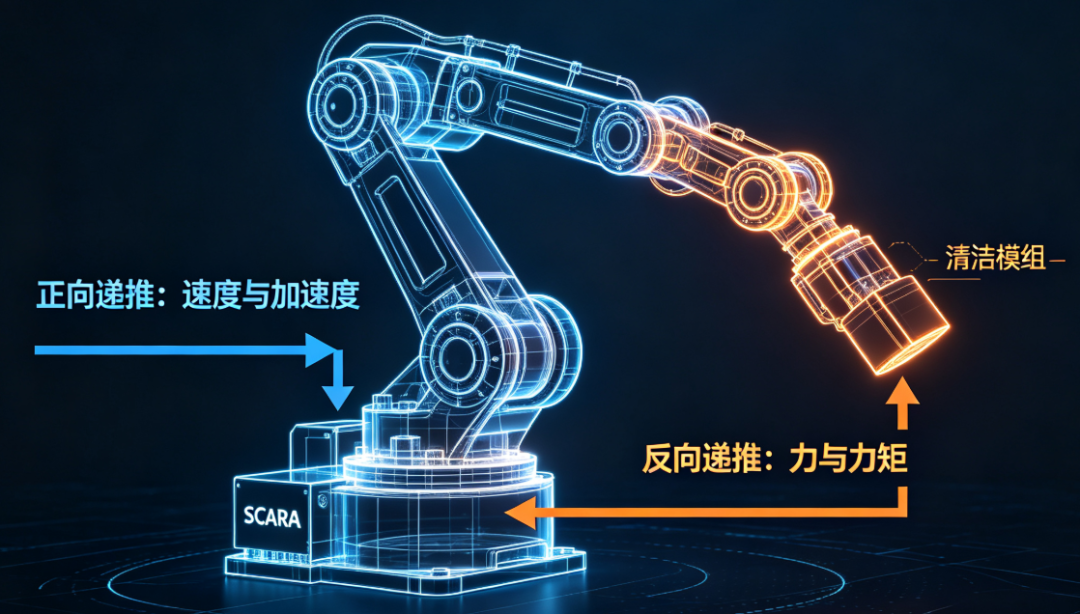

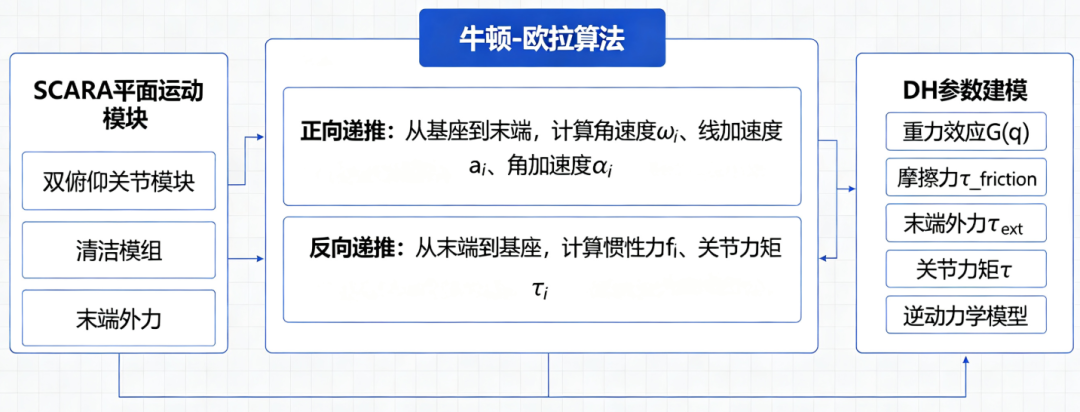

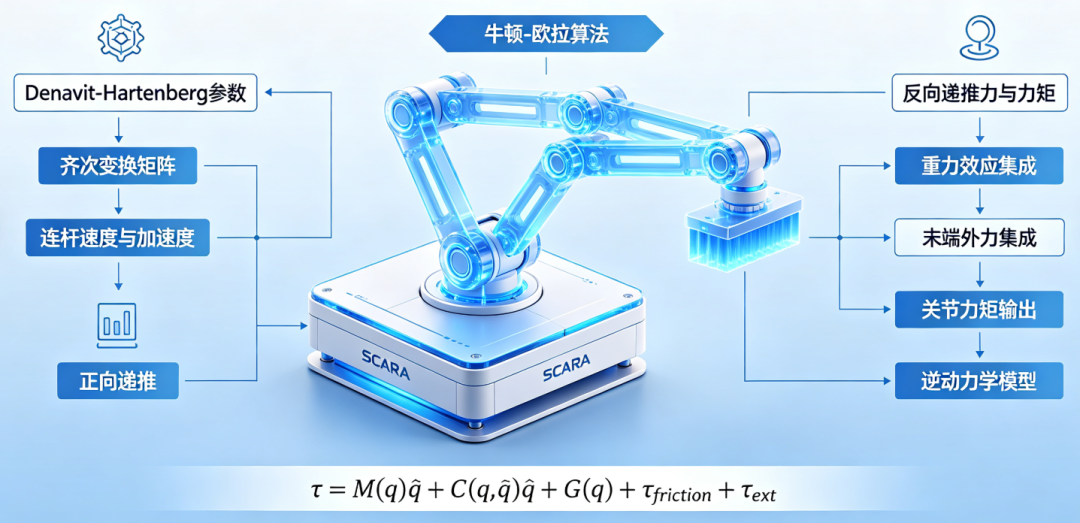

通过牛顿-欧拉(Newton-Euler)算法,可以为复合机械臂(SCARA + 双俯仰 + 清洁模组)构建一个高效、精确的逆动力学模型,下面给出从原理到实现的完整推导。

一、问题定义与基本约定

已知:当前时刻关节位置 q、速度 q˙、加速度 q¨。

求解:为产生这一运动,每个关节需要提供的驱动力矩 τ(逆动力学)。

约定

  • 机械臂有 N 个关节(默认6个:J1~J6),从基座到末端编号为 1,2,...,N。
  • 第 i 个关节连接连杆 i−1 和连杆 i,连杆 i 的惯性参数:
    • m_i:质量
    • c_i:该连杆质心在连杆坐标系 {i} 中的位置向量
    • I_i:绕质心的惯性张量(在 {i} 中表达)
  • 关节 i 的运动轴为 z_i(旋转关节或平移关节)。
  • 末端连杆(N)直接与外界环境接触,会受到外力/力矩 f_ext,μ_ext, 这个外力正是六维力传感器测得的纯净接触力。

二、正向递推:从基座到末端的运动传递

目的:计算出每个连杆的角速度 ωi、角加速度 αi、线加速度 ai 和质心加速度 aci。

初始化(基座):底盘在清洁时锁死,视为固定基座,为了将重力效应自然地纳入动力学方程,将基座的加速度设置为重力加速度的反向:a0=−g,其中 g 是重力矢量(通常 [0,0,9.81] 在基座坐标系中Z轴向上)。同时,ω0=0,α0=0。

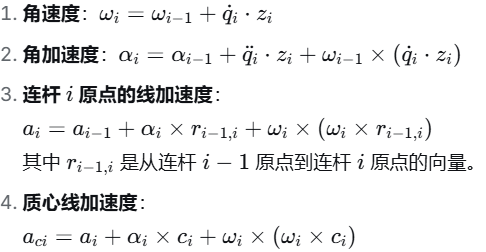

对于每个连杆 i=1 到 N,根据关节类型:以旋转关节为例(Scara对应J1,J2,J4,J5,J6):

平移关节的公式类似但更简单,角速度/角加速度不变(ωi=ωi−1,αi=αi−1),线加速度需要加上相对线加速度项。

这样递推到末端,我们就得到了所有连杆的运动学量。


三、反向递推:从末端到基座的力/力矩传递

目的:根据各连杆的运动加速度,以及末端外力,计算每个关节所需的驱动力矩。

初始化:对于末端连杆 N,它受到来自环境的力f_N+1=f_ext和力矩

μ_N+1=μ_ext(均表达在连杆 N的坐标系中),这就是六维力传感器测量并补偿后的净接触力/力矩,转换到末端连杆坐标系。

对于每个连杆 i=N向下递归到 1:

1. 连杆运动所需的惯性力和力矩(在质心处)

2. 连杆的受力:子连杆 i+1 受到力 fi+1 和力矩 μi+1,自身需要 Fi,Mi,父连杆 i−1必须通过关节 i 对它施加力 fi和力矩 μi以维持动态平衡。平衡方程(所有向量统一在连杆 i 坐标系中):

3. 提取关节驱动力矩

  • 旋转关节:τ_i=μ_i⋅z_i
  • 平移关节:τ_i=f_i⋅z_i

在反向递推过程中,为了便于计算,通常会把 fi,μi从连杆 i 的坐标系转换到父连杆 i−1 的坐标系,传递下去


四、核心递归伪代码

代码语言:javascript
复制
算法:NE逆动力学 (q, dq, ddq, F_ext, M_ext)
输入:
    q[1..N], dq[1..N], ddq[1..N]   // 关节位置、速度、加速度
    F_ext, M_ext                   // 末端外力、力矩(在连杆N坐标系)
输出:
    tau[1..N]                      // 关节力矩

// ===== 正向递推 =====
v[0] = 0, a[0] = [0, 0, g]  // g为重力加速度(若Z向上,则g = -9.81 * z_unit)

for i = 1 to N:
    获取坐标系变换: R[i-1][i], p[i-1][i]   // 从{i-1}到{i}的旋转矩阵和位移
    if 关节i是旋转关节:
        w[i] = R[i-1][i]^T * w[i-1] + dq[i] * z_axis
        alpha[i] = R[i-1][i]^T * alpha[i-1] + ddq[i] * z_axis + cross(w[i-1], dq[i] * z_axis)
        a[i] = R[i-1][i]^T * (a[i-1] + cross(alpha[i-1], p[i-1][i]) + cross(w[i-1], cross(w[i-1], p[i-1][i])))
    else if 关节i是平移关节:
        // 类似,线加速度需叠加平移项
    // 计算质心加速度
    a_c[i] = a[i] + cross(alpha[i], c[i]) + cross(w[i], cross(w[i], c[i]))

// ===== 反向递推 =====
f[N+1] = F_ext, mu[N+1] = M_ext   // 末端外力
for i = N down to 1:
    // 该连杆惯性力/力矩 (在质心)
    F[i] = m[i] * a_c[i]
    M[i] = I[i] * alpha[i] + cross(w[i], I[i] * w[i])

    // 关节i对连杆i的作用力/力矩 (在连杆i原点)
    // 注意:f[i+1], mu[i+1] 目前处于连杆i+1坐标系,需先变换到连杆i坐标系
    f_i_plus1 = R[i][i+1] * f[i+1]
    mu_i_plus1 = R[i][i+1] * mu[i+1]

    // 平衡方程
    f[i] = F[i] + f_i_plus1
    // 力矩平衡:对连杆i原点取矩,r_ci是质心位置,r_i_iplus1是到下一个关节原点的向量
    mu[i] = M[i] + mu_i_plus1 + cross(c[i], F[i]) + cross(r_i_iplus1, f_i_plus1)

    // 提取关节力矩
    if 关节i是旋转关节:
        tau[i] = dot(mu[i], z_axis)
    else if 平移关节:
        tau[i] = dot(f[i], z_axis)

    // 为传给父连杆做准备,将f[i], mu[i]转换到父连杆坐标系(i-1),用于下一次循环
    // 在循环内调用时,直接使用变换后的值进行下一次迭代即可
返回 tau[1..N]

五、注意事项

  1. 基座加速度初始化a[0] = -g,如果基座坐标系Z轴向上,则 a[0] = [0, 0, -9.81]。这将重力自动纳入所有计算,无需单独的重力补偿项。
  2. 末端外力 Fext,Mext:来自六维力传感器的输出(经过静态偏置、重力、惯性补偿后的纯净接触力/力矩),需要变换到末端连杆的坐标系。例如,传感器坐标系与末端连杆可能有一个固定的变换 T_sensor_to_linkN,将力/力矩旋转到连杆N坐标系。
  3. 工具惯性参数:清洁模组作为连杆N(或附加在最后一个俯仰关节后的虚拟连杆),其质量 m_N、质心 c_N、惯性张量 I_N 正是通过负载辨识获得的 m, r_com, I_sensor
  4. 不需要为关节摩擦建模:牛顿-欧拉给出的是刚体动力学所需的“净力矩”。若需要力矩前馈,需额外叠加摩擦项

  1. 实时性:该算法复杂度 O(N),6 轴臂仅需几十微秒,完全适合 1kHz 控制循环。
