升级踩坑后，我整理了“Linux A/B系统模式”详解

设备在进行固件升级时，传统单分区方案会直接覆盖运行中的系统，若出现断电、固件异常等问题，极易造成设备无法开机且无法自动恢复。而具备双分区冗余存储、启动故障自动回滚机制的Linux A/B系统模式，能够解决传统单分区升级易失效、无法回滚、设备瘫痪的问题。

图1

▍什么是Linux A/B系统模式

Linux A/B系统模式是一种高可靠的固件升级方案，划分A、B两套对等系统分区，设备单分区运行，另一分区存放备用固件，具备三大核心能力：

（1）系统升级：在当前运行系统将新固件写入备用分区，无需进⼊升级模式，完成后重启即可进入新系统。

（2）故障回滚：若升级失败导致系统故障，系统可回退到当前版本，避免变砖。

（3）双重防护：升级失败、当前分区损坏等故障，系统会自动切换到另一分区恢复运行。

▍关键底层支持

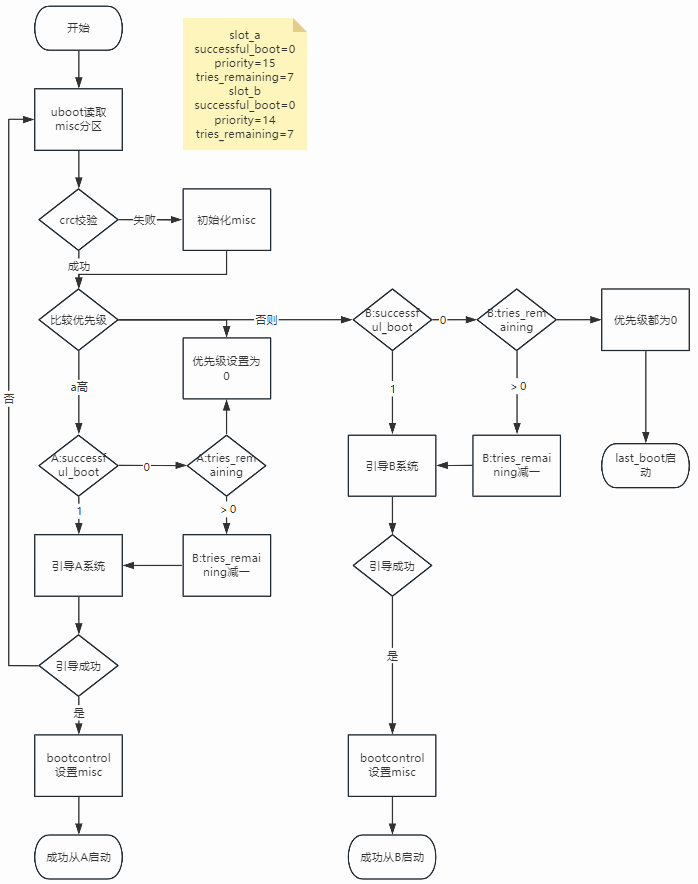

Reset retry是Linux A/B的容错机制：当系统从当前分区启动失败时，Bootloader记录失败次数并切换备用分区重试；累计7次启动失败后，固定从另一分区引导。

图2

▍系统升级演示

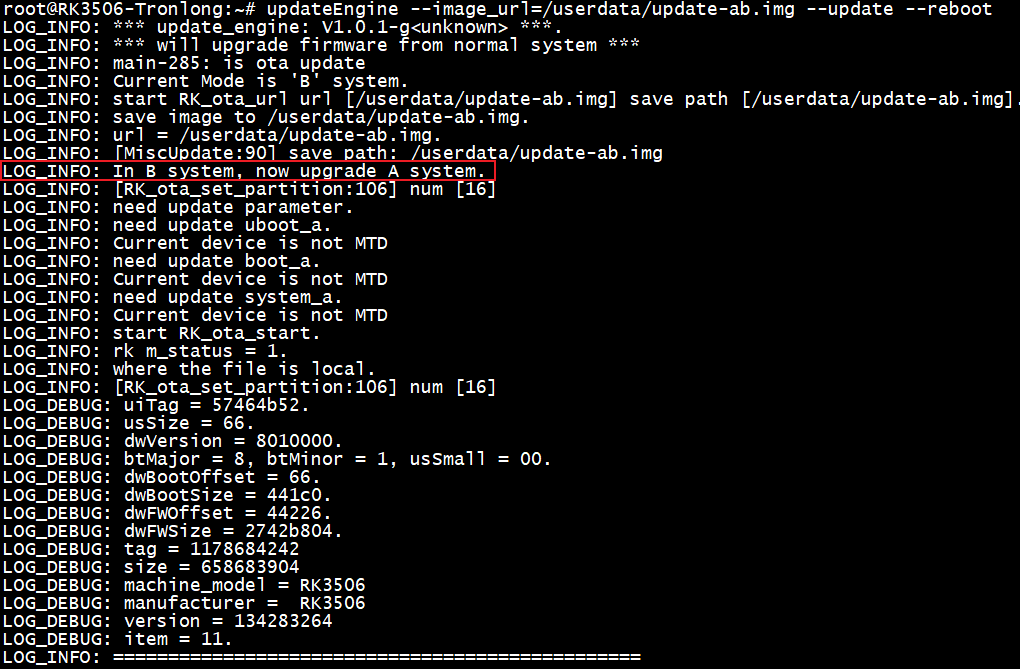

以下基于创龙科技RK3506工业评估板，下载升级固件至存储分区“userdata”进行系统升级。

本次操作从slot_b分区（B系统）启动系统，对slot_a分区（A系统）进行升级。

图3

图4

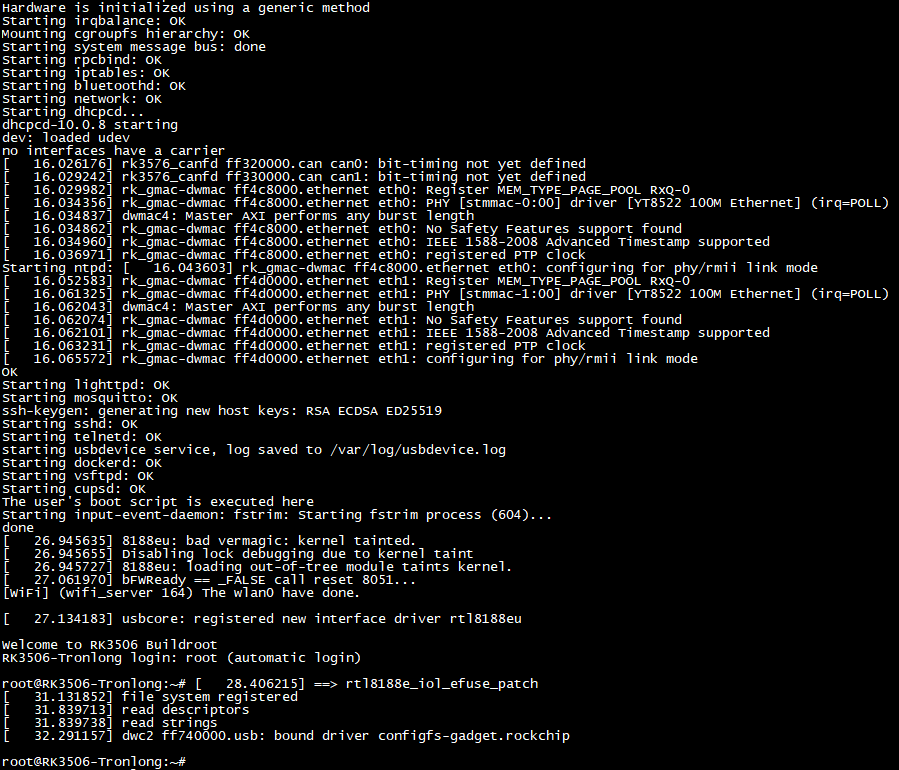

等待约5分钟后，系统更新完成，评估板将自动切换从slot_a分区（A系统）启动。

▍故障场景演示

以下基于创龙RK3506工业评估板，验证Linux A/B系统模式Reset retry引导的作用。本次验证模拟A系统分区损坏导致启动失败场景，内核或文件系统损坏均可自动切换至备用分区恢复，本次以内核分区损坏为例演示。

执行如下命令破坏boot_a分区（A系统内核分区），并重启评估板。

图5

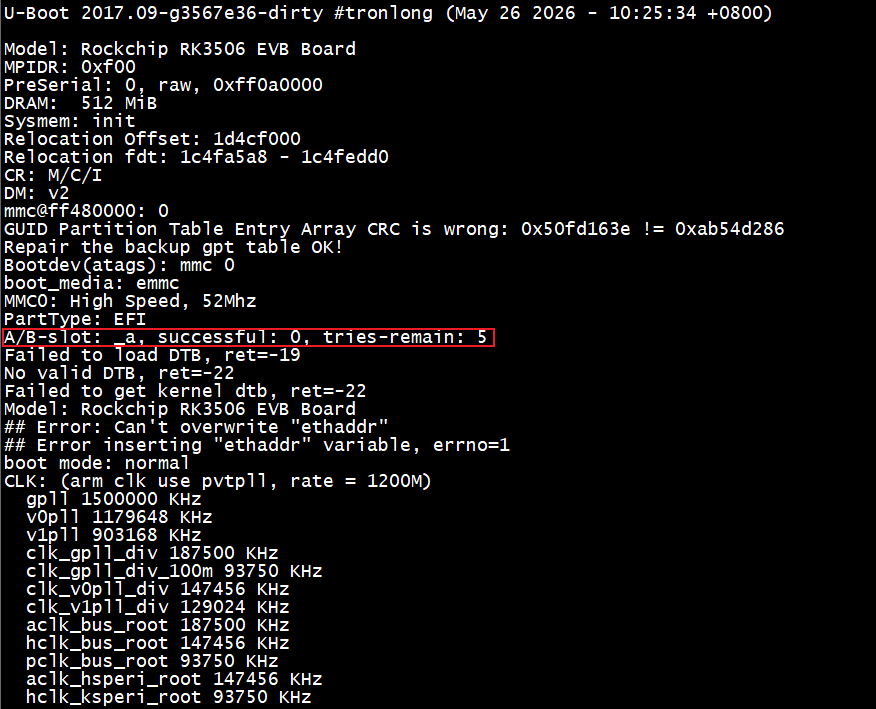

评估板上电重启后，由于内核分区被破坏，系统将无法完成正常的启动流程。此时，U-Boot会自动触发内核的重新引导机制。通过查看系统打印信息，可清晰地观察到tries-remain参数的值会随着U-Boot重新引导内核启动次数的增加而逐步递减。

图6

图7

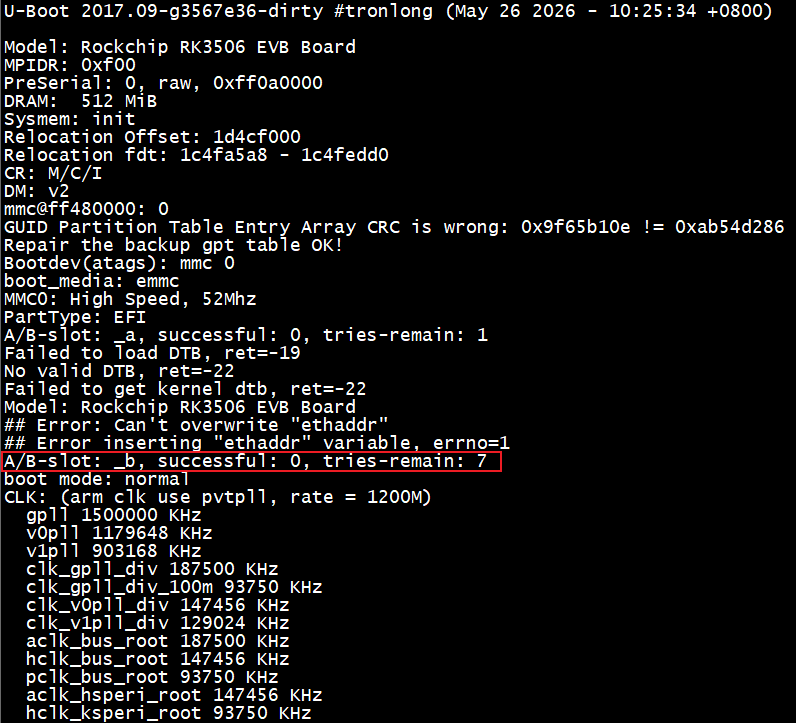

若在U-Boot阶段尝试连续7次从slot_a分区（A系统）启动，均无法启动成功后，将自动切换至slot_b分区（B系统）启动。

图8

经本次验证可知：当多次尝试从损坏的slot_a分区（A系统）启动均失败后，系统能够自动切换至正常的slot_b分区（B系统）完成启动。

无论是系统升级，还是系统故障场景，Linux A/B系统模式都能够从容应对，为您的系统保驾护航！
