国产工控机接口可靠性设计实践：一款全航插工控机技术规格解析

技术笔记 | 基于公开资料整理

在能源电力、户外监测站、路边机柜等场景中，硬件选型的重点往往不是算力高低，而是接口能否耐受震动、供电是否稳定、通信链路是否可靠。本文以型号 NIS-6577 的嵌入式工控机为例，从接口设计、网络方案、处理器配置与环境适应性等方面整理其技术特征。

一、处理器平台

该机型采用瑞芯微RK3568处理器，四核64位Cortex-A55架构，最高主频2.0GHz，集成1TOPS算力NPU。该配置主要面向协议转换、数据采集、远程通信及轻量级边缘处理场景，而非多路视频分析或高密度AI推理。

• 内存：8GB LPDDR4X
• 主存储：64GB eMMC
• 显示：HDMI接口，最高支持4K@60Hz输出，可用于现场调试或本地看板直连显示器
• 操作系统：适配Linux系统，可运行Modbus、DL/T645、IEC104等工业协议栈

二、全航插串口设计

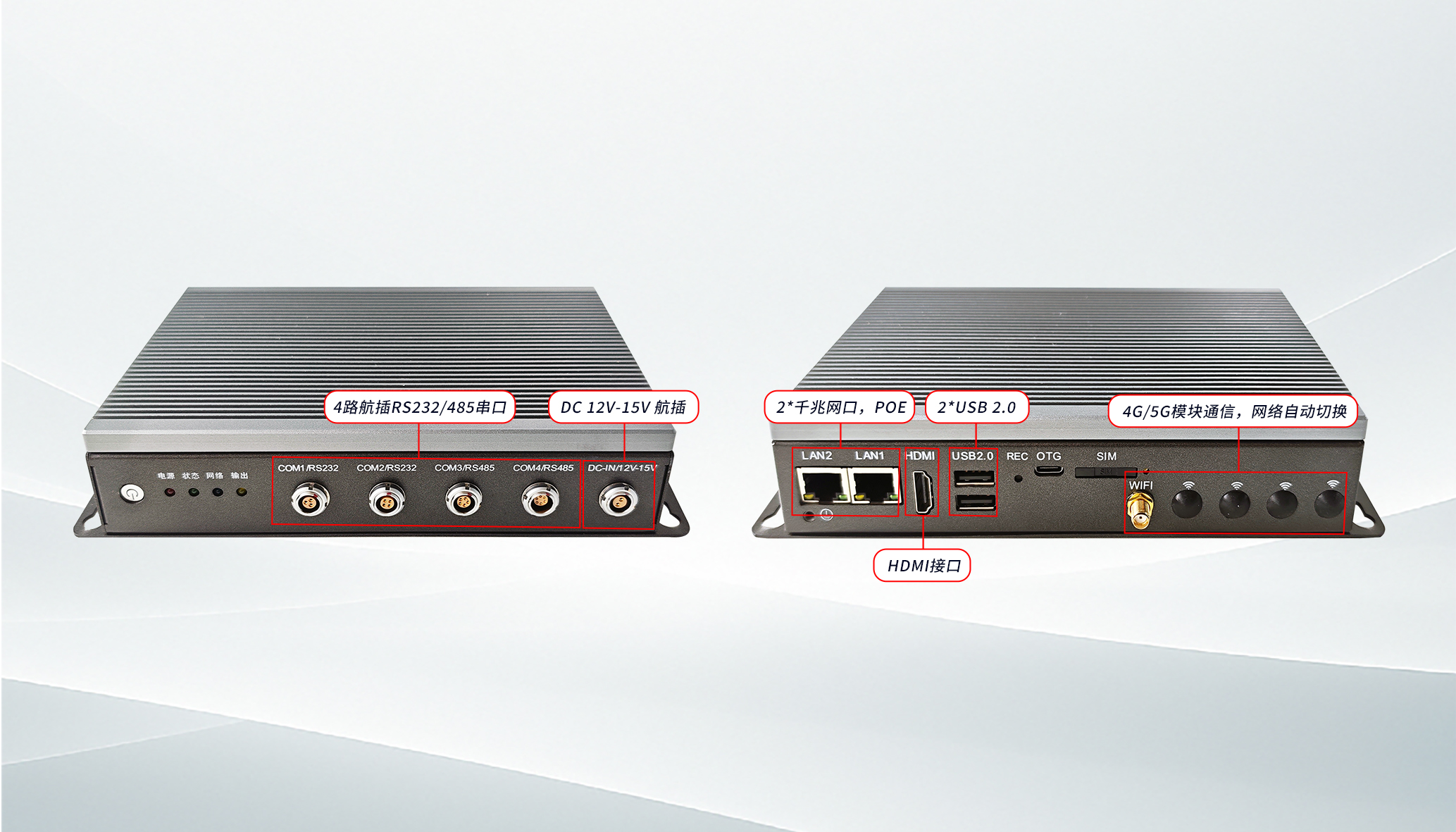

该机型最显著的特征是4路串口全部采用航空插头引出。航插的优势在于锁紧后不松脱、不虚接，在户外严苛环境下信号连接更为可靠。每一路串口的引脚定义和用途有所区分：

这种差异化设计让每个串口对应一类典型场景，现场接线时按接口规格即可区分用途，排查也较为直观，无需额外转接线或扩展模块。

三、网络与POE供电

• 有线网络：2个千兆网口，均支持POE供电。POE摄像头、无线AP、传感器节点通过网线即可同时获得电源和数据链路，省去单独铺设供电线。
• 蜂窝通信：可选配4G/5G模块，SIM卡座直接内置于机身，无需外挂dongle。设备支持有线与蜂窝网络自动切换——撤离WiFi覆盖范围时自动切至4G/5G，回到基站范围后切回有线，通信链路保持在线。

四、电源与环境适应性

• 电源输入：DC 12V~15V，采用2芯航插接口与电源适配器锁紧连接，抗震不脱落
• 工作温度：-30°C ~ 70°C
• 存储温度：未在规格中明确给出（参考同类产品通常为-40°C~80°C区间）
• 湿度：0%~90%无凝露
• 尺寸：219mm × 128mm × 42.2mm，紧凑扁平，适合路侧机箱或户外防水柜

五、典型应用场景

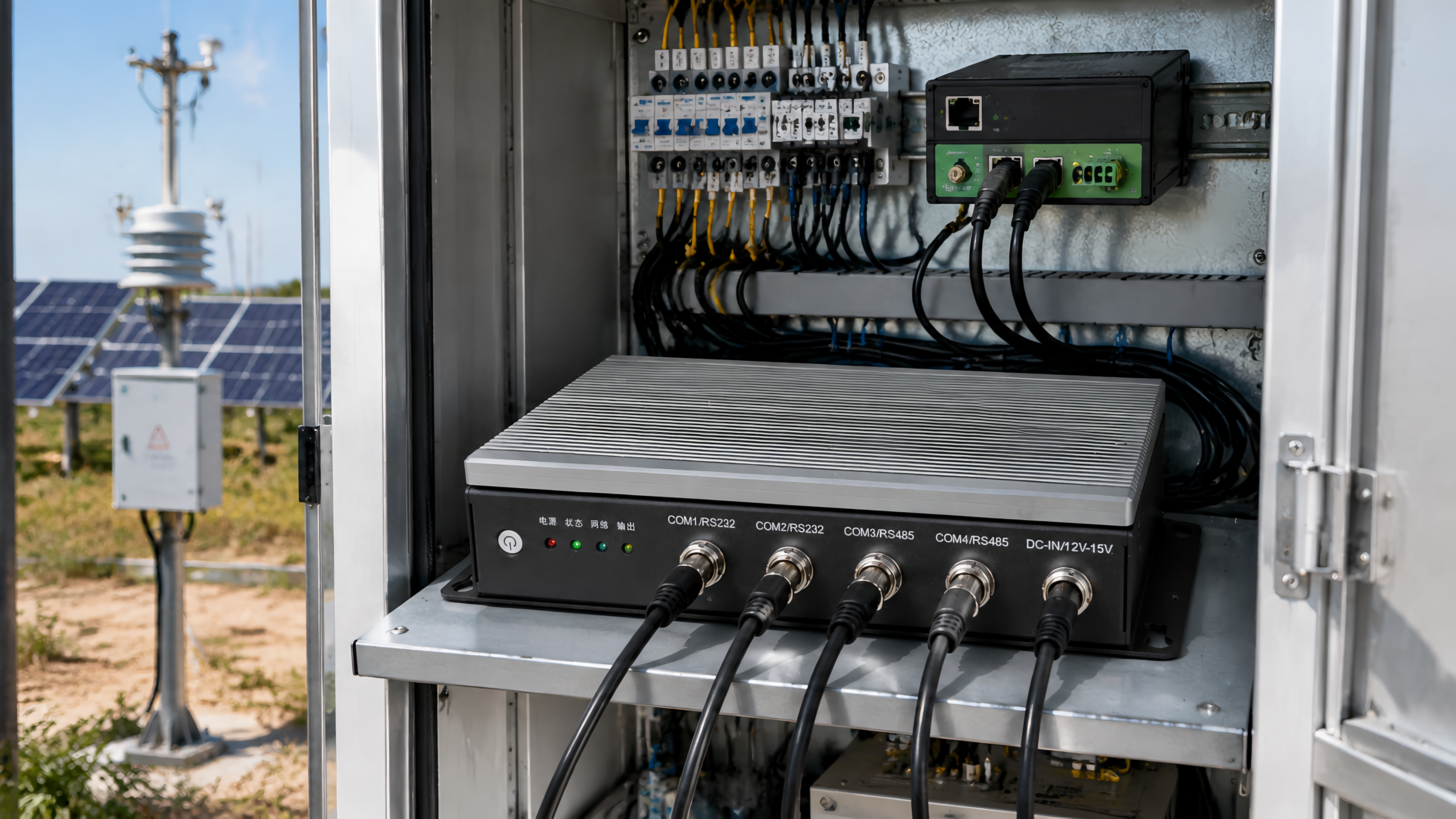

• 户外监测站：宽温设计适应严寒酷暑，无需额外加热或降温设备，全航插接口保障信号连接可靠
• 路边机柜：紧凑尺寸可嵌入标准机箱，POE为路侧传感器和AP集中供电，减少布线
• 变电站辅助设备监控：通过RS485串口对接电度表、UPS、温湿度变送器等设备，POE为站内摄像头或无线AP集中供电，4G/5G作为备用通信链路

最后

NIS-6577 的核心特征可概括为：全航插串口 + 2个POE千兆网口 + 4G/5G自动切换 + -30°C宽温 + RK3568平台。它没有追求高算力堆叠，而是围绕户外场景的常见痛点——接口牢固性、供电便捷性、通信连续性、温度适应性——给出了相应的硬件设计方案。选型时可根据实际需要的串口类型（RS232/RS485带继电器与否）和POE供电功率需求确认具体配置。
