CST FAQ 029：参数扫描在3D和Schematic中的应用

在使用CST进行仿真设计的过程中，我们经常会对一些感兴趣的结构或设置进行参数化，研究这些结构与设置对仿真的影响。本期内容将介绍参数扫描在3D以及Schematic中的应用。

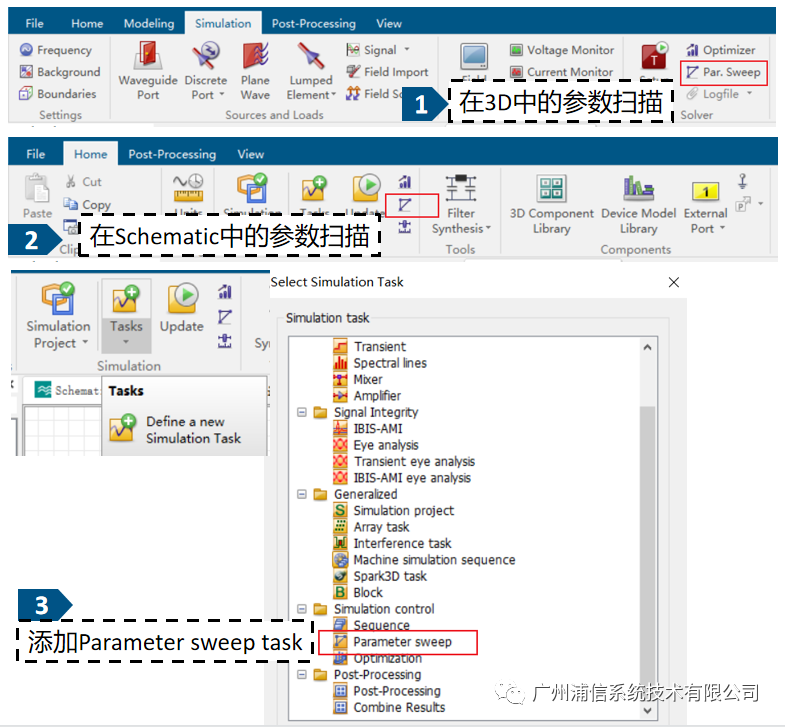

对CST比较熟悉的用户可能会发现，除了在3D中（微波工作室界面）有参数扫描的图标外，在Schematic中（电路界面）也有参数扫描的图标。此外，展开的“New task”菜单中还有一个“Parameter sweep”的功能。


本期内容将分别介绍这三个参数扫描功能的特点。

1、在3D中进行参数扫描

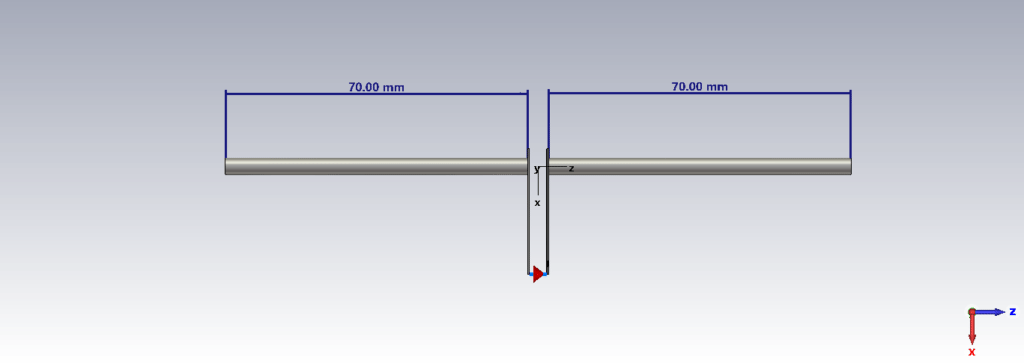

相信大多数用户都使用过微波工作室的参数扫描功能，下面以一个偶极子天线为例，对天线臂长进行参数扫描，简单演示天线臂长从70mm变化到90mm，仿真结果的变化趋势。

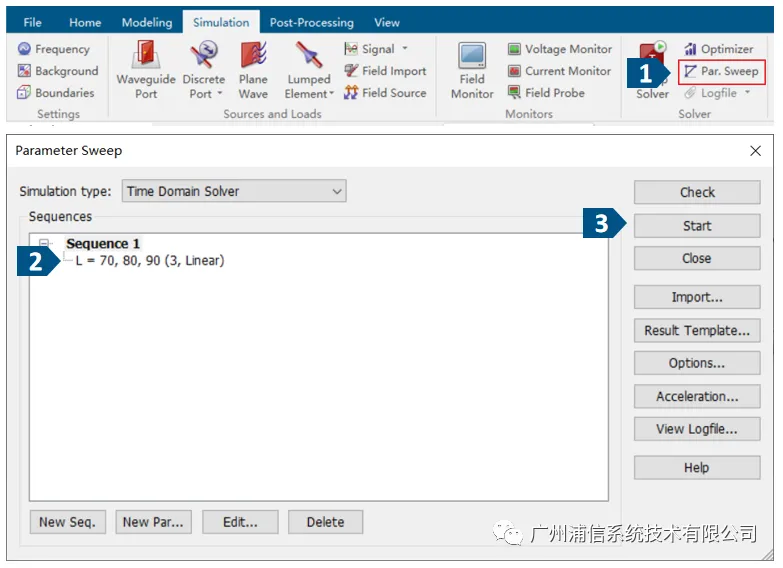

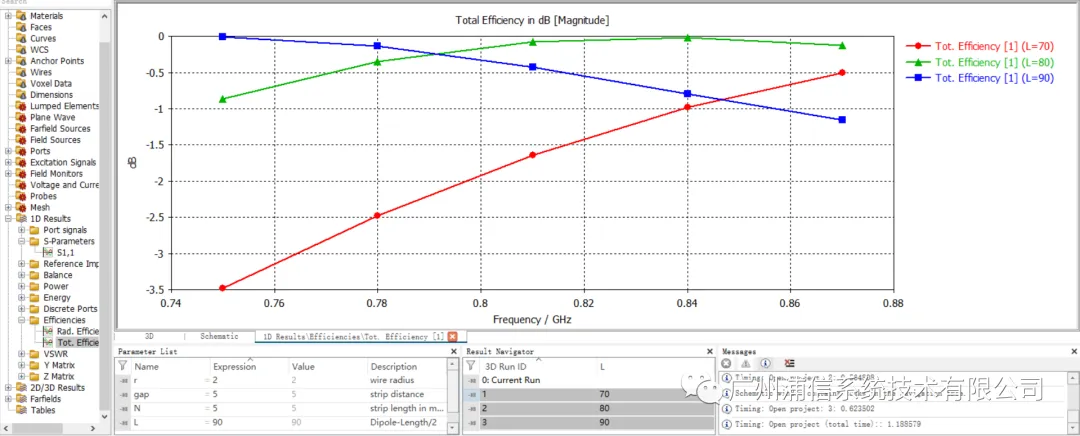

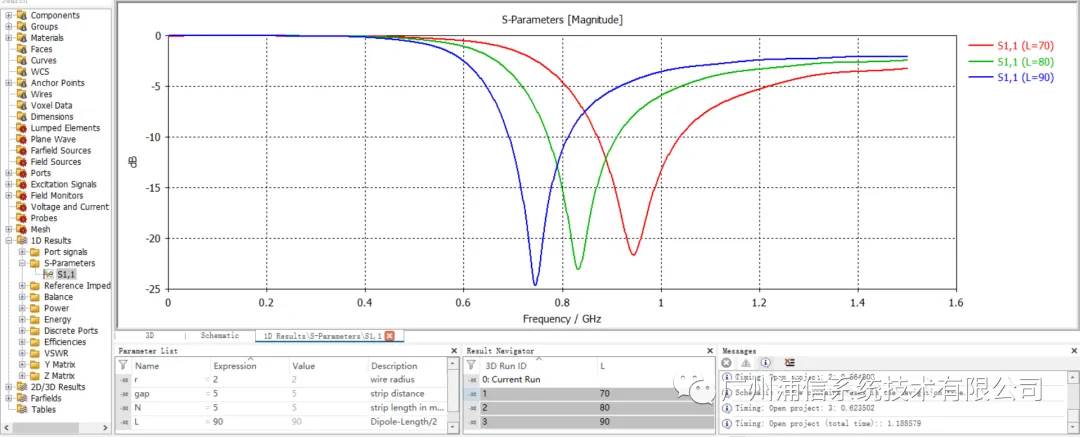

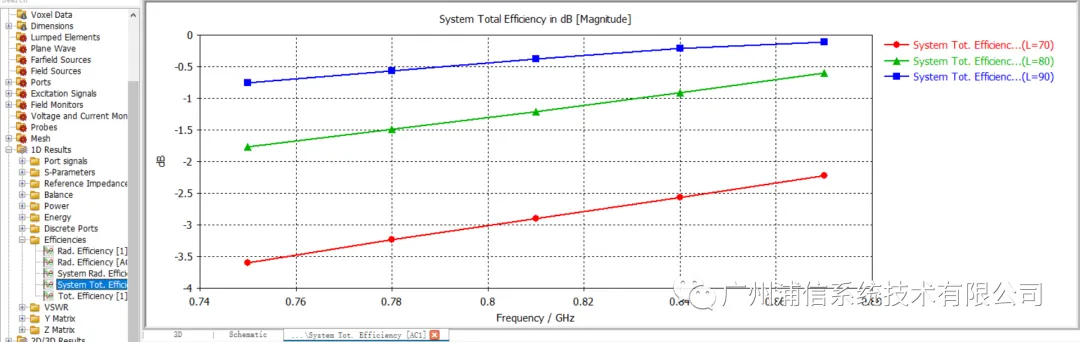

点击Start按钮运行参数扫描，仿真完成后可查看不同天线臂长对应的仿真结果，如S参数、总效率等。



2、在Schematic中进行参数扫描

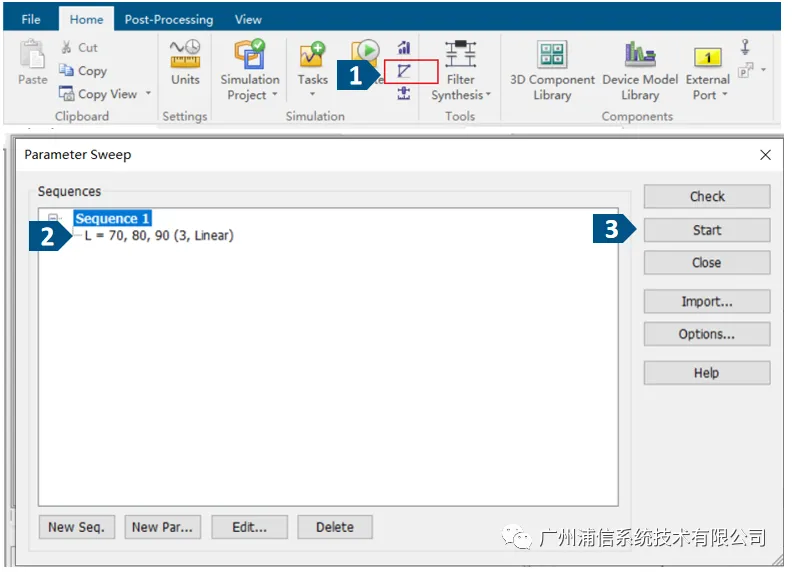

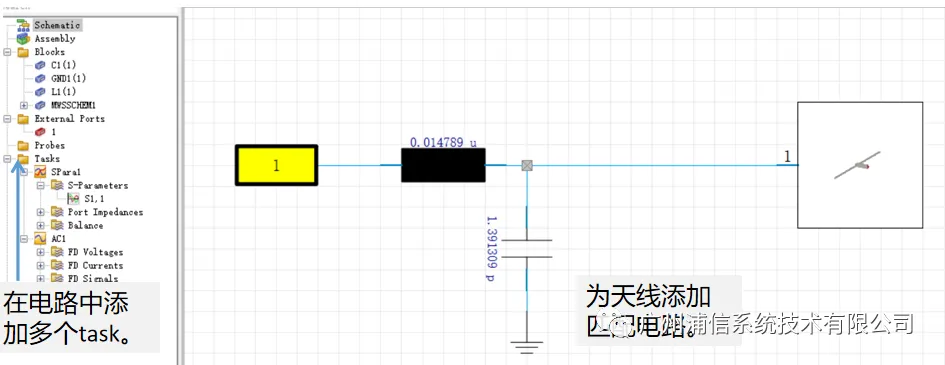

新建一个工程，在Schematic中为偶极子天线添加匹配电路，在导航树中添加多个task，对天线臂长进行参数扫描。

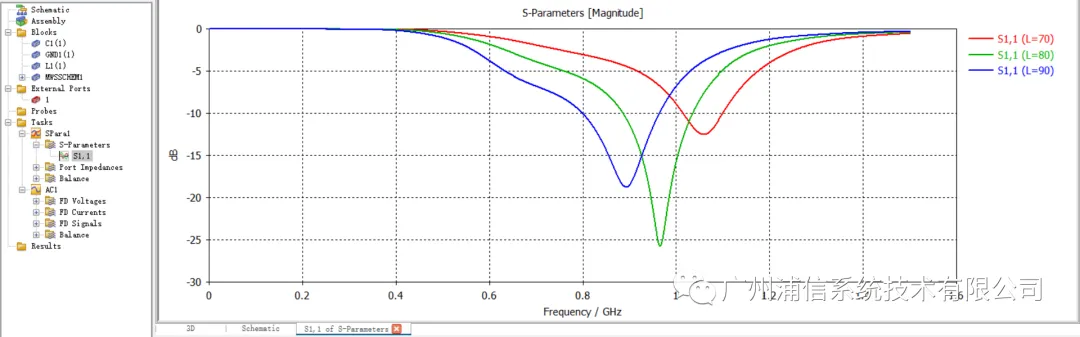

点击Start按钮运行参数扫描，导航树中所有的task都会逐一更新。此时得到的仿真结果，是考虑了匹配电路的结果。



3、添加Parameter sweep task

在Schematic中直接运行参数扫描，导航树下所有的task都会更新。有时候，我们并不希望所有的task都被更新。添加Parameter sweep task就能解决这个问题。

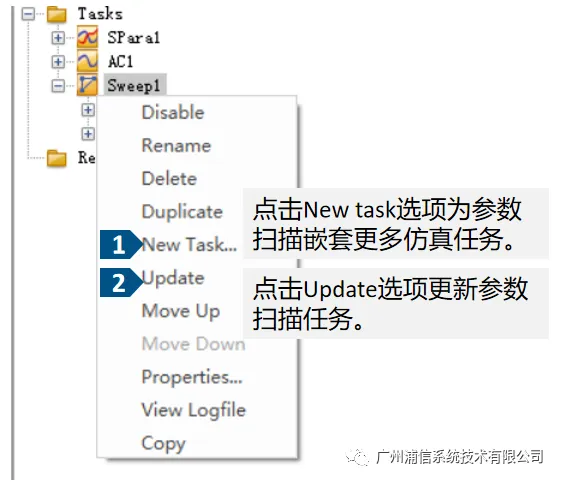

在导航树中右键点击Parameter sweep task，点击New task选项可以在Parameter sweep task中嵌套多个仿真任务。点击Update选项单独更新扫参任务，这样就不会影响其他的任务了。

处理比较复杂的工程时，这种任务嵌套和单独运行的功能是非常有用的。


值得一提的是：如果在3D中已经运行过相同的参数扫描，在Schematic运行S参数、后处理等任务的参数扫描，软件只进行电路级仿真，整个参数扫描只需几十秒就能完成。

最后简单总结一下：

1、在3D中进行参数扫描不会仿真电路的结果。

2、在Schematic中进行参数扫描可以仿真包含电路的结果，但导航树中所有的任务都会更新。

3、如果在3D中已经运行过相同的参数扫描，在Schematic中运行S参数、后处理等任务的参数扫描，软件只进行电路级仿真。

4、处理比较复杂的工程时，添加Parameter sweep task进行任务嵌套和单独更新参数扫描的功能是非常有用的。
