CST FAQ 022：微带线信号振铃仿真

本期将介绍基于CST设计工作室分析和仿真微带线信号振铃，通过优化线路阻抗，减小信号失真。

文章内容分为3个部分：

（1）基于理想的传输线模型，分析信号振铃产生的原因。

（2）对比理想传输线模型和微带线模型的信号波形。

（3）使用扫参分析，优化线路阻抗，减小信号失真。

1.分析振铃产生的原因

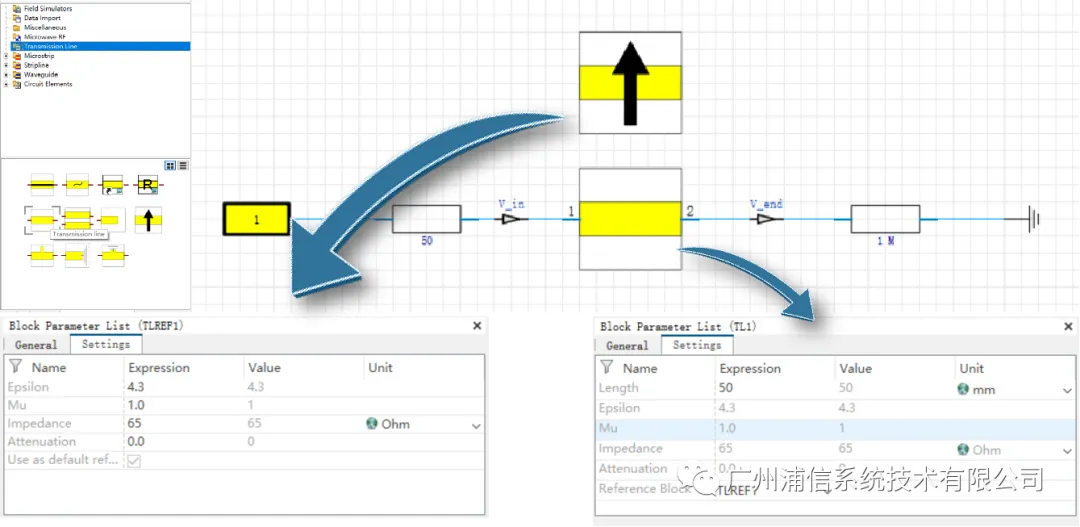

打开一个空白的设计工作室工程，如下图所示，添加传输线模型、端口、器件等。

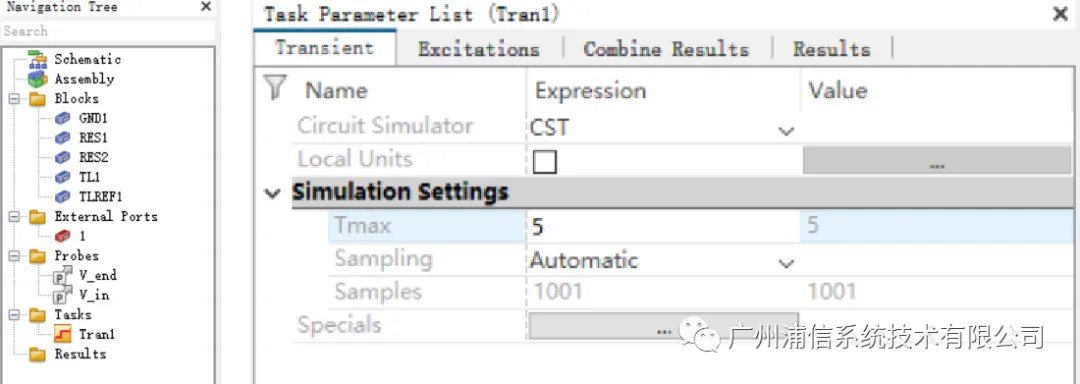

添加一个Transient task,设置仿真持续时间Tmax=5ns；

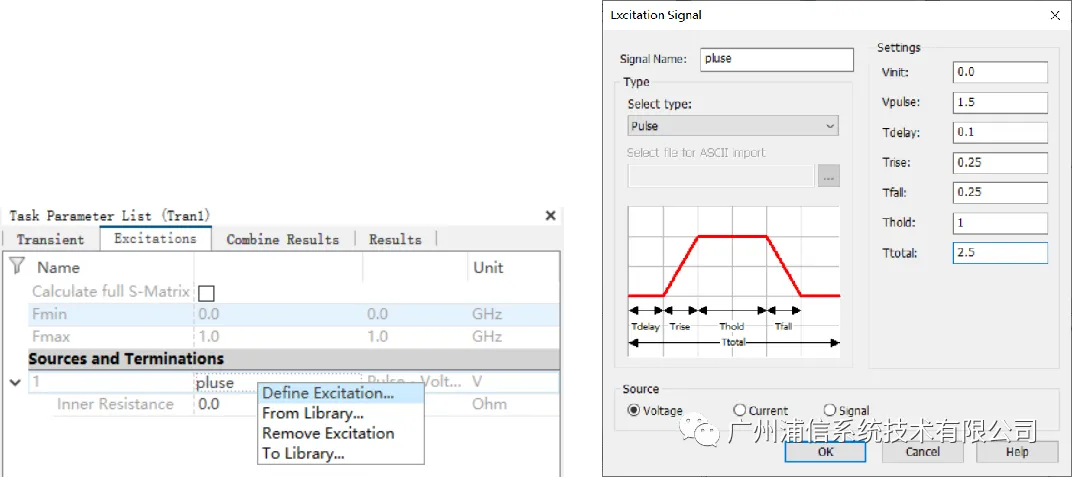

为激励端口添加时钟信号。

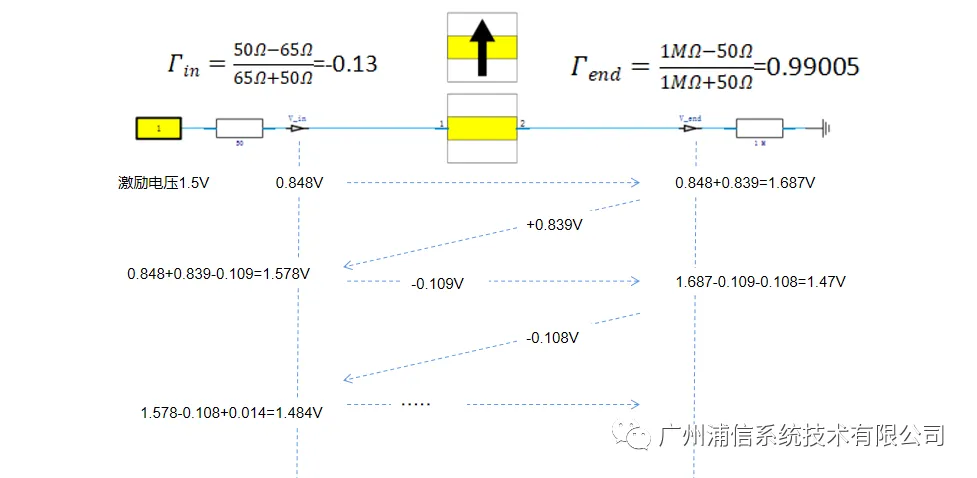

为了更好地理解振铃产生的原因，根据上述模型，绘制激励信号传输延时、反射、叠加的过程，如下图：


振铃的形成需要满足：驱动低阻抗、接收高阻抗，即激励端阻抗<传输线特征阻抗<负载阻抗。

信号振铃是阻抗不连续，信号在传输线上传输、延时、反射、叠加的结果。

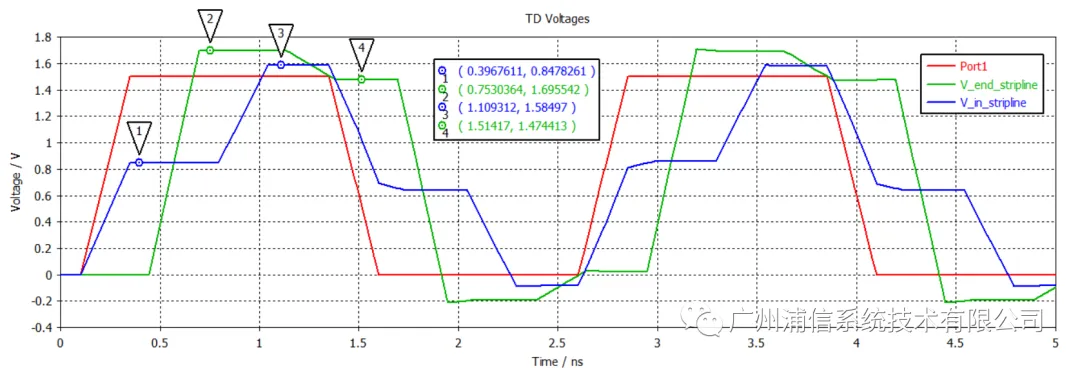

为验证该分析过程，点击Up data图标运行Transient task,得到激励信号、传输线激励端、负载端的电压波形如下：


由于激励信号下降沿的到来，叠加信号会越来越复杂，这里就不展开了。

2.对比理想传输线和微带线模型的信号波形

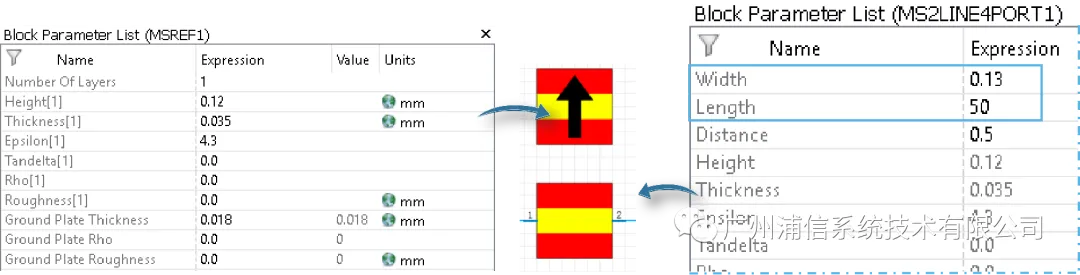

使用下图所示的微带线模块替代理想的传输线模块，连接好电路图。

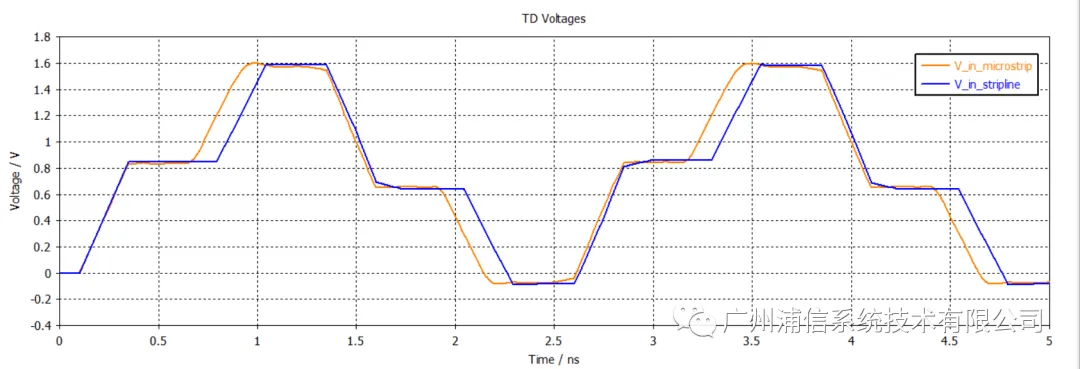

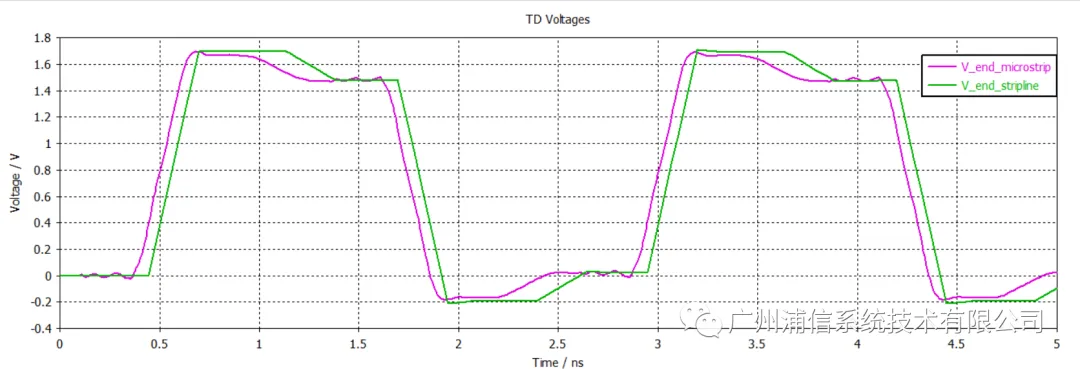

点击Up data图标运行Transient task,将理想传输线和微带线模型的信号波形拷贝在同一文件夹中比较：



可以看到，微带线模型将寄生电容的影响也考虑在内，得到的结果更加贴近实际情况。

3.对激活端的阻抗进行扫参分析

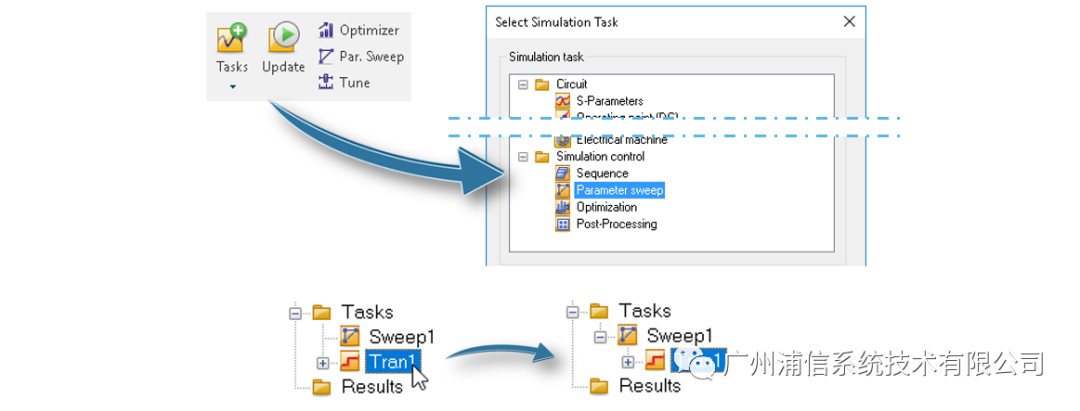

将激励电阻的阻值用参数Rs定义，新建一个Parameter Sweep Task,将前面创建的Transient Task直接拖进来。

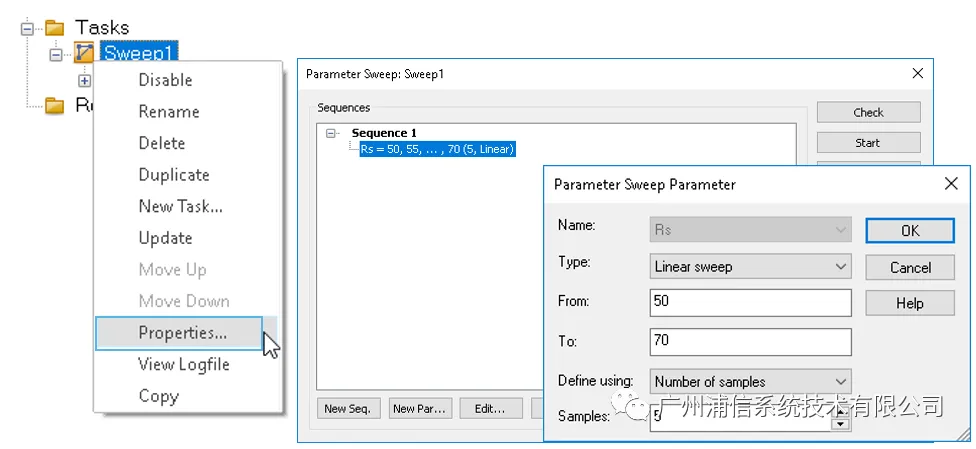

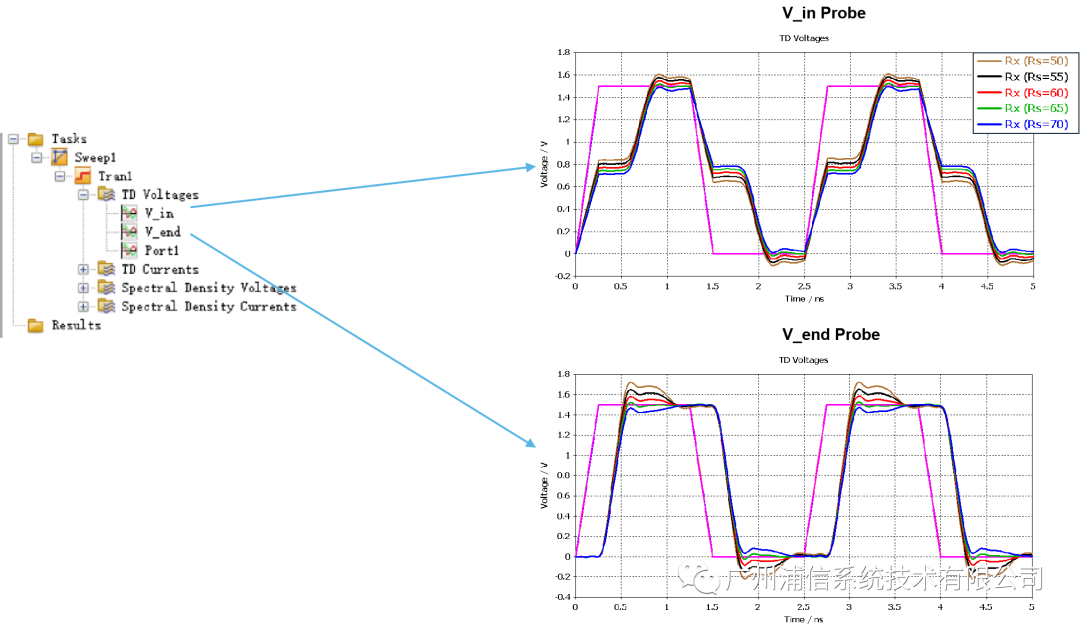

对Rs从50到70Ω进行扫参分析。



当Rs=65Ω时，Rs几乎等于微带线的特征阻抗，信号反射最小，信号质量最好。
