RK3576开发板GPIO驱动入门教程,基于触觉智能开发板教学

原创
作者头像
Industio_触觉智能
发布2026-07-03 14:57:23
发布2026-07-03 14:57:23
20
举报
文章被收录于专栏:Linux嵌入式Linux嵌入式

触觉智能RK3576开发板Purple Pi OH2板载双20Pin的GPIO排针(兼容树莓派),提供了丰富的拓展空间。

本文基于Purple Pi OH2为大家讲解GPIO概念、原理、代码示例、调试方法灯。

一、GPIO 基本概念

1.1 什么是 GPIO?

GPIO(General Purpose Input/Output,通用输入输出)是嵌入式系统中最基础的外设接口。每个 GPIO 引脚可以被配置为:

输入模式:读取外部信号(如按键、传感器)

输出模式:控制外部设备(如 LED、继电器)

中断模式:检测边沿变化触发中断

1.2 RK3576 GPIO 资源

RK3576 芯片共有 5 组 GPIO(GPIO0~GPIO4),每组包含 32 个引脚(A0-A7, B0-B7, C0-C7, D0-D7)。

从设备树可以看到:

代码语言:txt
复制
gpio0 = &gpio0;
gpio1 = &gpio1;
gpio2 = &gpio2;
gpio3 = &gpio3;
gpio4 = &gpio4;

1.3 GPIO 命名规则

RK 平台使用 GPIOx_PYz 的命名方式:

x: GPIO 组号(0-4)

Y: 端口(A、B、C、D)

z: 引脚号(0-7)

例如:GPIO0_PB4 表示 GPIO0 组的 B 端口第 4 号引脚

二、GPIO 工作原理

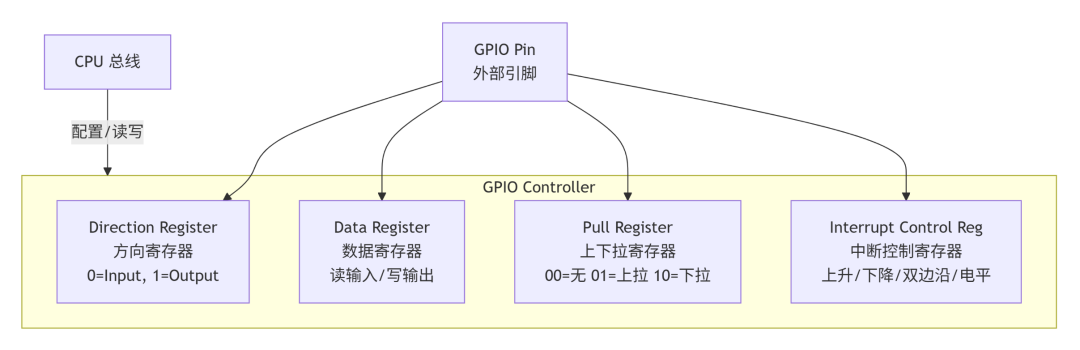

2.1 内部结构


2.2 工作模式

模式

说明

典型应用

输入模式

高阻态,读取外部电平

按键检测

输出模式

驱动外部电路

LED 控制

中断模式

边沿 / 电平触发

事件通知

复用模式

作为其他功能(UART/I2C 等)

引脚复用

三、GPIO 设备树配置

3.1 在设备树中添加 GPIO 节点

编辑设备树文件(如ido-evb7609-v1a.dtsi):

代码语言:javascript
复制
// 定义 LED 设备节点
/ {
    leds: leds {
        status = "okay";
        compatible = "gpio-leds";
        pinctrl-names = "default";
        pinctrl-0 = <&leds_gpio>;
        work_led: work {
            gpios = <&gpio4 RK_PC7 GPIO_ACTIVE_HIGH>;
            linux,default-trigger = "heartbeat";
        };
        hub_rst {
            gpios = <&gpio4 RK_PD0 GPIO_ACTIVE_HIGH>;
            default-state="on";
        };
    };

    // USB 电源控制
    cgpio:cgpios{
        status = "okay";
        compatible = "cust,cgpio";

        usb_pwr {	//SD-card、USB-A、Wi-Fi
            gpios = <&gpio0 RK_PB6 GPIO_ACTIVE_HIGH>;
            init-status = <1>;
        };
    };
};

3.2 pinctrl 引脚配置

代码语言:javascript
复制
&pinctrl {
    // LED 引脚配置
    led_pins: led-pins {
        rockchip,pins =
            <0 RK_PB4 RK_FUNC_GPIO &pcfg_pull_none>;
    };

    // 按键引脚配置
    key_pins: key-pins {
        rockchip,pins =
            <0 RK_PA0 RK_FUNC_GPIO &pcfg_pull_up>;
    };
};

3.3 GPIO 上下拉配置详解

RK3576 的 GPIO 支持多种上下拉配置,通过 rockchip,pins 属性的最后一个参数指定。

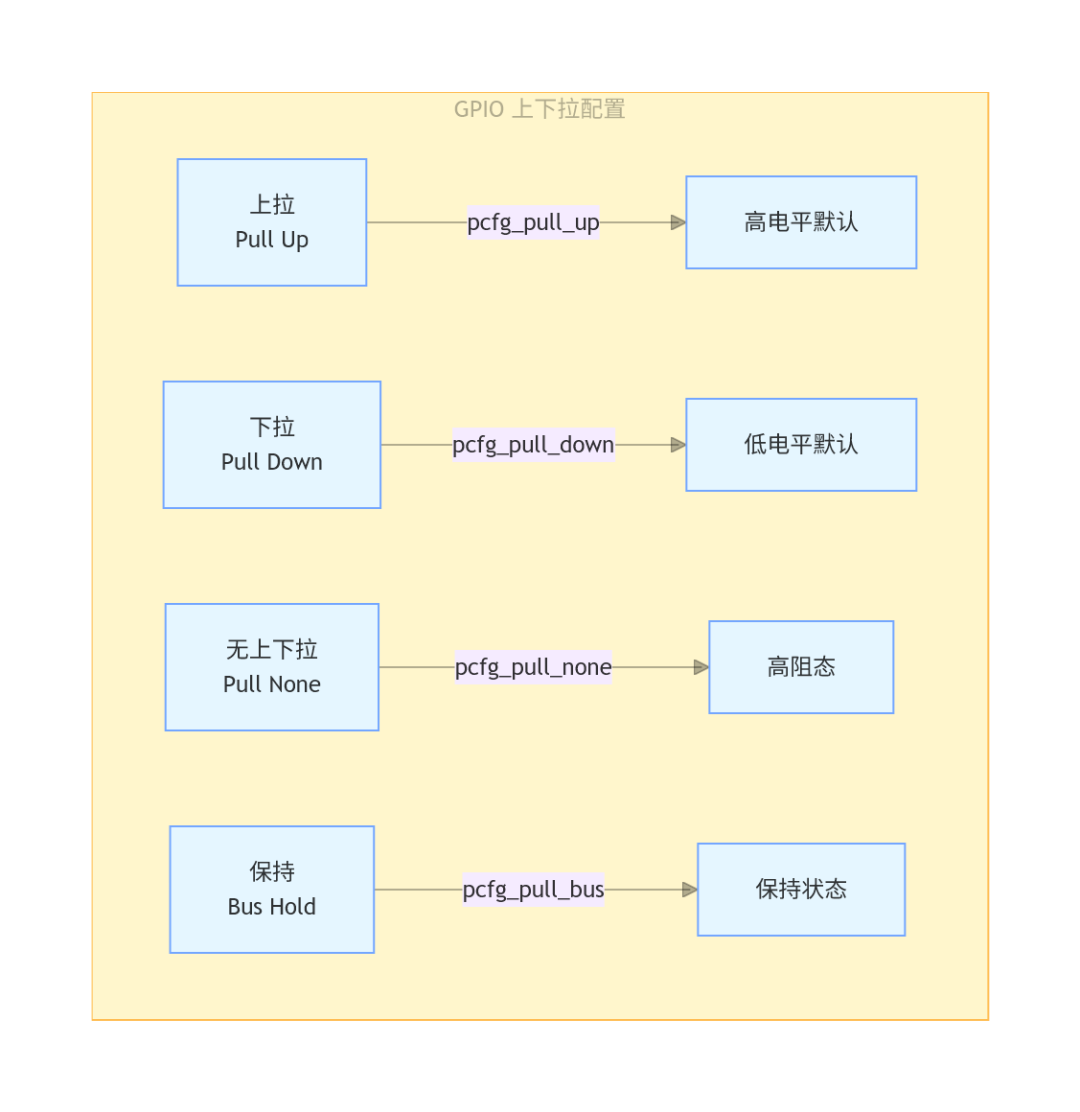

上下拉配置类型


配置

设备树值

说明

典型应用

上拉

&pcfg_pull_up

引脚默认上拉到高电平

按键输入、I2C SDA/SCL

下拉

&pcfg_pull_down

引脚默认下拉到低电平

复位信号、使能信号

无上下拉

&pcfg_pull_none

浮空输入,无上拉电阻

LED 输出、GPIO 输出

保持

&pcfg_pull_bus

总线保持器

低功耗场景

实际设备树配置示例

代码语言:javascript
复制
&pinctrl {
    /* LED 引脚 - 无上拉(输出模式不需要) */
    leds_gpio: leds-gpio {
        rockchip,pins =
            <4 RK_PC7 RK_FUNC_GPIO &pcfg_pull_none>,  /* work_led */
            <4 RK_PD0 RK_FUNC_GPIO &pcfg_pull_none>;  /* hub_rst */
    };

    /* USB 电源 - 无上拉 */
    usb_pwr: usb-pwr {
        rockchip,pins =
            <0 RK_PB6 RK_FUNC_GPIO &pcfg_pull_none>;
    };

    /* 耳机检测 - 上拉(按键检测) */
    hp_det: hp-det {
        rockchip,pins =
            <3 RK_PB0 RK_FUNC_GPIO &pcfg_pull_up>;
    };

    /* WiFi 唤醒 - 下拉 */
    wifi_host_wake_irq: wifi-host-wake-irq {
        rockchip,pins =
            <0 RK_PB0 RK_FUNC_GPIO &pcfg_pull_down>;
    };

    /* 按键输入 - 上拉 */
    adc_keys_pins: adc-keys-pins {
        rockchip,pins =
            <0 RK_PA0 RK_FUNC_GPIO &pcfg_pull_up>;
    };

    /* I2C 引脚 - 上拉(I2C 标准需要) */
    i2c2m0_xfer: i2c2m0-xfer {
        rockchip,pins =
            <1 RK_PB3 9 &pcfg_pull_up>,  /* i2c2_sda_m0 */
            <1 RK_PB4 9 &pcfg_pull_up>;   /* i2c2_scl_m0 */
    };
};

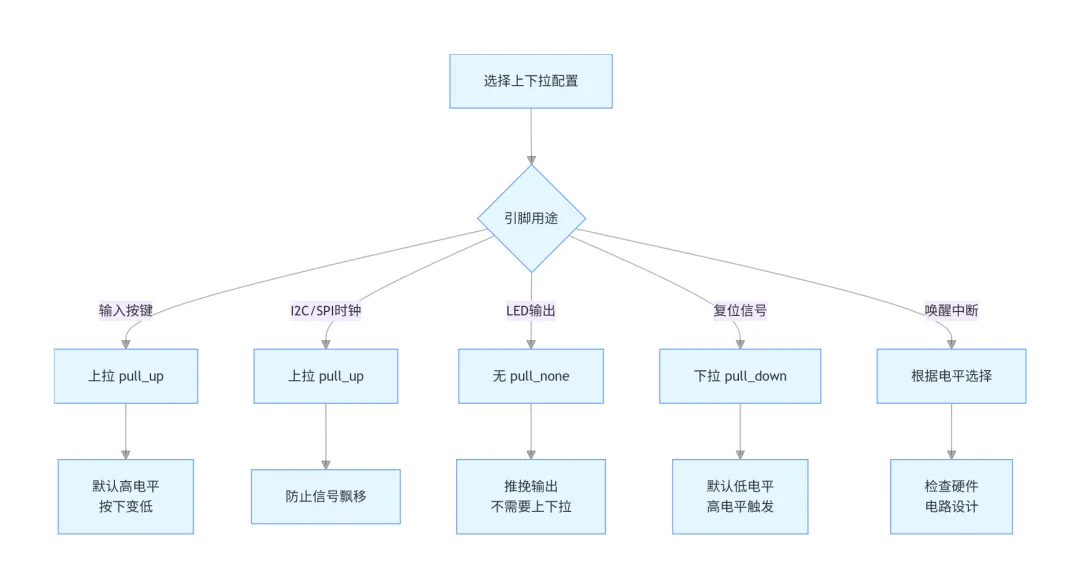

上下拉选择原则


注意事项

1.输出模式:通常使用&pcfg_pull_none,因为 GPIO 输出是推挽驱动

2.输入按键:必须使用&pcfg_pull_up,确保按键未按下时读到高电平

3.I2C 总线:必须使用&pcfg_pull_up,I2C 是开漏输出需要上拉电阻

4.中断引脚:根据触发方式选择,上升沿触发用下拉,下降沿触发用上拉

四、GPIO 驱动代码示例

4.1 内核空间 GPIO 操作

代码语言:javascript
复制
#include <linux/gpio.h>
#include <linux/of_gpio.h>
#include <linux/platform_device.h>
struct my_gpio_dev {
    int gpio_led;
    int gpio_key;
};
static int my_gpio_probe(struct platform_device *pdev)
{
    struct device_node *np = pdev->dev.of_node;
    struct my_gpio_dev *priv;
    int ret;

    priv = devm_kzalloc(&pdev->dev, sizeof(*priv), GFP_KERNEL);
    if (!priv)
        return -ENOMEM;

    /* 从设备树获取 GPIO 描述符 */
    priv->gpio_led = of_get_named_gpio(np, "led-gpios", 0);
    if (!gpio_is_valid(priv->gpio_led)) {
        dev_err(&pdev->dev, "Failed to get LED GPIO\n");
        return priv->gpio_led;
    }

    /* 申请并配置 GPIO */
    ret = devm_gpio_request_one(&pdev->dev, priv->gpio_led,
                                   GPIOF_OUT_INIT_LOW, "led");
    if (ret) {
        dev_err(&pdev->dev, "Failed to request LED GPIO\n");
        return ret;
    }

    /* 设置 GPIO 输出高电平(点亮 LED) */
    gpio_set_value(priv->gpio_led, 1);

    /* 按键 GPIO 配置为输入 */
    priv->gpio_key = of_get_named_gpio(np, "key-gpios", 0);
    ret = devm_gpio_request_one(&pdev->dev, priv->gpio_key,
                                   GPIOF_IN, "key");
    if (ret)
        return ret;

    /* 读取 GPIO 输入值 */
    int val = gpio_get_value(priv->gpio_key);
    dev_info(&pdev->dev, "Key value: %d\n", val);

    return 0;
}
static const struct of_device_id my_gpio_of_match[] = {
    { .compatible = "mycompany,my-gpio-device", },
    { }
};
static struct platform_driver my_gpio_driver = {
    .probe = my_gpio_probe,
    .driver = {
        .name = "my-gpio",
        .of_match_table = my_gpio_of_match,
    },
};

4.2 GPIO 中断处理

代码语言:javascript
复制
static irqreturn_t gpio_irq_handler(int irq, void *dev_id)
{
    struct my_gpio_dev *priv = dev_id;

    /* 消抖处理 */
    priv->key_pressed = !priv->key_pressed;

    return IRQ_HANDLED;
}
static int setup_gpio_irq(struct platform_device *pdev,
                          struct my_gpio_dev *priv)
{
    int irq, ret;

    /* 将 GPIO 转换为 IRQ */
    irq = gpio_to_irq(priv->gpio_key);
    if (irq < 0)
        return irq;

    /* 申请中断 */
    ret = devm_request_irq(&pdev->dev, irq, gpio_irq_handler,
                           IRQF_TRIGGER_FALLING | IRQF_TRIGGER_RISING,
                           "gpio-key", priv);
    if (ret)
        dev_err(&pdev->dev, "Failed to request IRQ\n");

    return ret;
}

4.3 用户空间 GPIO 操作(sysfs)

代码语言:javascript
复制
# 导出 GPIO(以 GPIO4_PA2 为例)
# 计算 GPIO 编号:4 * 32 + 1 * 8 + 2 = 138
echo 138 > /sys/class/gpio/export
# 设置方向为输出
echo out > /sys/class/gpio/gpio138/direction
# 设置输出高电平(点亮 LED)
echo 1 > /sys/class/gpio/gpio138/value
# 设置输出低电平(熄灭 LED)
echo 0 > /sys/class/gpio/gpio138/value
# 释放 GPIO
echo 138 > /sys/class/gpio/unexport

五、调试方法

5.1 查看 GPIO 状态

代码语言:javascript
复制
# 查看 GPIO 占用情况
cat /sys/kernel/debug/gpio
# 查看 pinmux 配置
cat /sys/kernel/debug/pinctrl/pinctrl-rockchip/pinmux-pins
# 查看 pin 状态
cat /sys/kernel/debug/pinctrl/pinctrl-rockchip/pin

5.2 常用调试命令

代码语言:javascript
复制
# 查看中断统计
cat /proc/interrupts | grep gpio
# 使用 devmem 直接读取寄存器
devmem 0xFE740000  # GPIO0 基地址
# 使用 io 命令(如有)
io -r -4 0xFE740000

六、常见问题

6.1 GPIO 申请失败

•检查 GPIO 是否已被其他驱动占用

•查看设备树中的status = "disabled" 是否未使能

6.2 GPIO 输出无效

•确认 pinctrl 配置正确

•检查 IO 电压域是否正常

•确认 GPIO 未被复用为其他功能

6.3 GPIO 中断不触发

•检查中断触发方式(上升沿 / 下降沿 / 双边沿 / 高电平 / 低电平)

•确认 GPIO 已正确配置为输入

•检查中断是否被正确映射

七、进阶学习

1.GPIO 子系统:学习 Linux 的 GPIO 子系统架构

2.GPIO 字符设备:使用/dev/gpiochip0 接口

3.libgpiod:用户空间 GPIO 库

4.Device Tree:深入理解设备树语法和绑定文档

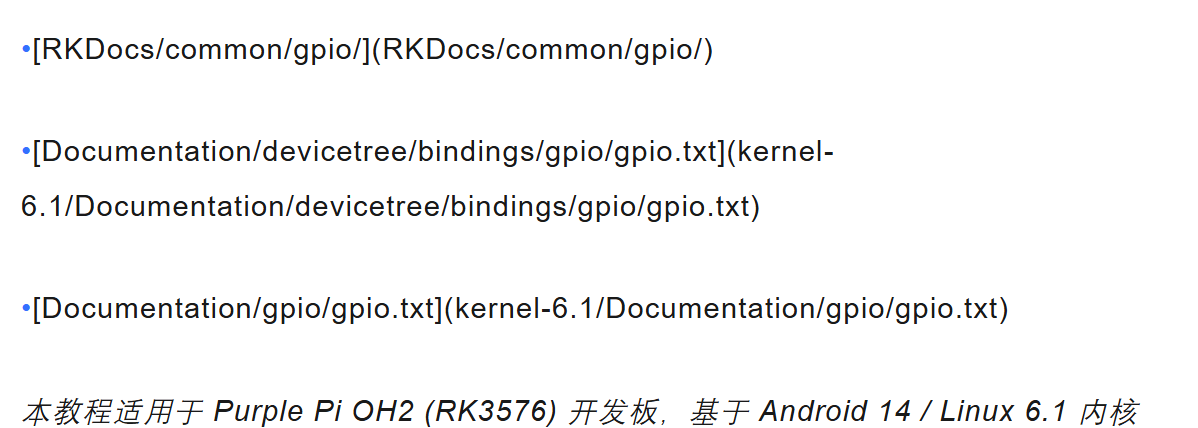

参考文档
