背景

项目上需要展示3D矿图效果，当时前端框架选用了three.js进行渲染引擎，成功的满足了需求进行效果展示，但在后期一直有性能问题的困扰，前端同学做了一些优化，包括分布加载、采用nginx请求头缓存配置、浏览器缓存等机制。在实践中，我们发现glb格式要比obj格式的文件小一些，此外，obj在加载的过程也容易丢失样式、纹理等文件，由于obj模型文件通常为一组格式mlt(纹理、样式)、png(贴图)，因此在做前端浏览器缓存时，也存在问题，后来和前端同学商量后，我们决定将obj转成glb进行尝试。

两种文件格式简介

obj文件

obj文件专注于存储3D模型的几何数据(顶点、纹理坐标、法线等)，通过纯文本描述模型结构，是一组可读的文本语句，eg:v表示顶点定义模型；ojb会依赖外部文件，材质信息需客外MTL文件存储，不支持动画功能，支持贴图文件，png/jpeg

glb文件

GLB 是GLTF标准的二进制版本，全称为“GL传输格式二进制文件”，将3D模型、纹理、材质、动画甚至场景光源打包为单一二进制文件。是一体化封装文件，所有资源饭知JSON元数据、纹理等都可以整合一体，其设计目标就是快速加载与高效解析，适配WEB和移动端

对比维度	OBJ	GLB
文件大小	文本格式冗余，所以文件相对大	二进制压缩，相对小
功能支持	无动画/场景支持	支持动画、光照、相机视角
文件可读性	文本格式易上手	二进制文件难理解难编辑
兼容性	广泛支持(3D打印/建模软件)	主流引擎/WebGL原生支持
材质管理	需额外的MLT、PNG	内嵌纹理与材制裁

经上对比，综述，GLB支持WEB集成，体积更小，减少带宽消耗，如果追求轻量、动画支持可首选GLB格式

转换方式

选用Node插件进行转换，首先可以用npm install obj2gltf安装插件，然后通过命令进行转换

# 安装node插件
npm install obj2gltf

# 格式转换命令
obj2gltf -i   源文件.obj -o 目标文件.glb

示例如下所示：

# 示例如下
obj2gltf -i  D:\data\mainMap\主要系统巷道\主要大巷.3dmobj\主要大巷_offset.obj -o D:\data\mainMap\主要系统巷道\主要大巷.3dmobj\主要大巷.glb

这个搞定了，剩的工作就简单了，如何动达转换呢，我们可以通过Java程序监听指定目录的新增、修改操作，然后对其变化的文件执行脚本调用，进行转换，思路有了，来码代码，先容我再啰嗦两句，把步骤描述如下所示：

1 、obj2gltf是通过npm install obj2gltf安装的插件，用于模型格式转换操作 2、包下的node_module是将npm install 时产生的所有npm依赖都copy进去了。否则缺少依赖； 3、application.yml 中需要配置脚本文件的绝对路径，需引用obj2gltf下的bin下的obj2gltf.js 4、java 引入Pom依赖 5、JAVA调用IO包中的Process类执行命令脚本

代码结果如下所示：

obj2gltf -i D:\data\mainMap\主要系统巷道\主要大巷.3dmobj\主要大巷_offset.obj -o D:\data\mainMap\主要系统巷道\主要大巷.3dmobj\主要大巷.glb

写了一个转换工具类，参数如下所示：

pom.xml依赖

   <dependency>
            <groupId>de.javagl</groupId>
            <artifactId>jgltf-model</artifactId>
            <version>2.0.0</version>
        </dependency>

        <!-- https://mvnrepository.com/artifact/de.javagl/obj -->
        <dependency>
            <groupId>de.javagl</groupId>
            <artifactId>obj</artifactId>
            <version>0.3.0</version>
        </dependency>

写一个Util工具类

package com.zhanglu.test.handle.util;

import com.zhanglu.test..handle.obj2gltf.ConvertObjToGltf;
import com.zhanglu.test..handle.obj2gltf.obj.BufferStrategy;
import com.zhanglu.test..handle.obj2gltf.obj.GltfWriteType;
import com.zhanglu.test..handle.obj2gltf.obj.IndicesComponentType;
import lombok.extern.slf4j.Slf4j;

import java.io.BufferedReader;
import java.io.InputStreamReader;
@Slf4j
@SuppressWarnings("all")
public class NodeJsExcutorUtil {
    public static void convertObjToGlb(String objPath,String glbPath,String scriptPath) {
        BufferedReader reader = null;
        try {
            // 构建命令（根据安装方式调整）
            String[] command = {
                   "node", //本地windows启动不加这个命令，不然会报错
                    scriptPath,  // 局部安装使用 npx
                    "-i", objPath.trim(),
                    "-o", glbPath.trim()
            };
            ProcessBuilder builder = new ProcessBuilder(command);
            System.out.println(builder.command());
            builder.redirectErrorStream(true); // 将错误输出和标准输出合并，便于读取
            Process process = builder.start();

             reader = new BufferedReader(new InputStreamReader(process.getInputStream(),"utf-8"));
            String line;
            while ((line = reader.readLine()) != null) {
              log.info(line);
            }
            process.waitFor(); // 等待进程结束
            log.info("【glb文件】转换成功");
        } catch (Exception err) {
            err.printStackTrace();
          log.error("【glb文件】转换失败：{}",err.getMessage());

        }finally {
            try {
                if (reader != null) {
                    reader.close();
                }
            } catch (Exception e) {
                e.printStackTrace();
            }
        }
    }


    public static void main(String[] args) {
      //本地如果是windows环境用以下脚本
        String scriptPath = "D:\\web\\node_modules\\.bin\\obj2gltf.cmd";
       //如果是Linux脚本用以下脚本
      //  String scriptPath = "scriptPath: /data/webapp/calamity/handle/obj2gltf/bin/obj2gltf.js";
        String objPath="D:\\data\\mainMap\\主要系统巷道\\主要大巷.3dmobj\\主要大巷.obj";
        String glbPath="D:\\data\\mainMap\\主要系统巷道\\主要大巷.3dmobj";
        String glbFilePath="D:\\data\\mainMap\\主要系统巷道\\主要大巷.3dmobj\\主要大巷_1.glb";
        NodeJsExcutorUtil.convertObjToGlb(objPath,glbFilePath,scriptPath);
    }
}

以上代码需要注意

Linux环境脚本引用说明

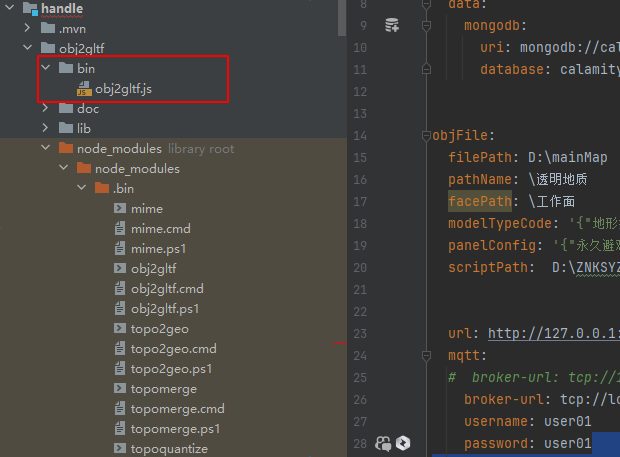

Linux环境脚本路径node安装obj2gltf包下的：obj2gltf/bin/obj2gltf.js；
命令：node  /脚本实际路径/obj2gltf.js -i objFile.obj -o glbFile.glb

windows环境脚本引用说明

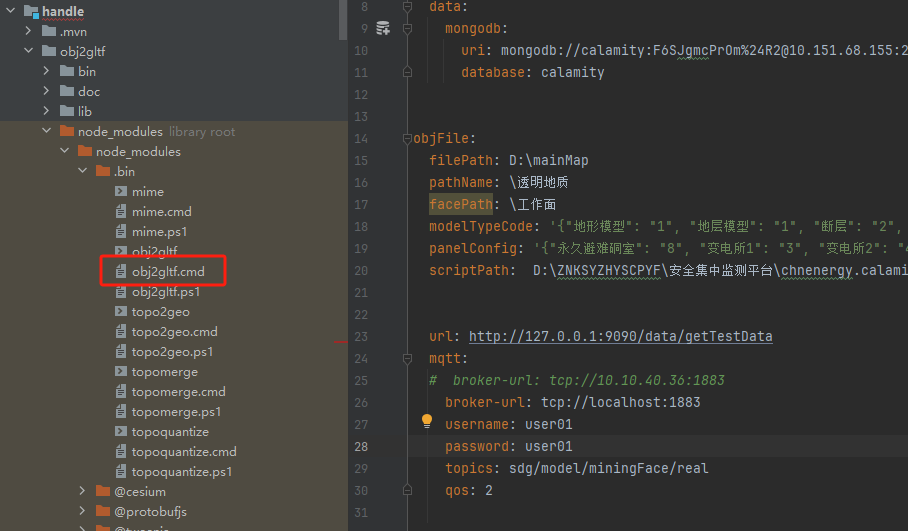

Windows 环境脚本路径node安装obj3gltf包下：node_modules\\.bin\\obj2gltf.cmd
命令： /脚本实际路径/obj2gltf.cmd -i objFile.obj -o glbFile.glb
