华为「韬定律」横空出世:不换光刻机,照样追平1.4nm

作者头像
老周聊架构
发布2026-05-29 12:56:37
发布2026-05-29 12:56:37
340
举报

5月25日,华为董事、半导体业务部总裁何庭波在IEEE顶级学术会议ISCAS 2026上,用一篇万字论文甩出了一个新词——韬(τ)定律。消息一出,半导体圈炸了,资本市场沸了,评论区吵翻了。有人说这是继DeepSeek之后中国科技界的又一个"掀桌时刻",也有人说这不过是"被制裁逼出来的自我安慰"。

真相到底是什么?今天我们抛开情绪,拆开技术,一层一层看清楚。


一、摩尔定律:那个统治了60年的老司机,快开不动了

要理解韬定律,先得搞明白它要"替代"的东西——摩尔定律。

1965年,英特尔联合创始人Gordon Moore预言:集成电路上的晶体管数量每18-24个月翻一番,性能翻倍,成本减半。 这条定律统治了半导体产业整整60年,堪称人类工业史上最成功的"自我实现的预言"。

但进入7nm以下节点后,这个老司机开始频繁熄火:

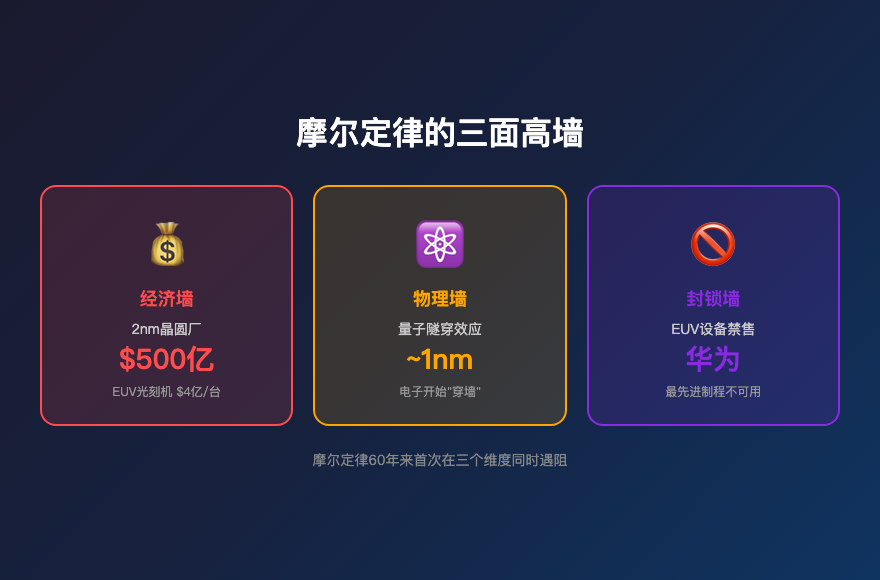

摩尔定律困局
摩尔定律困局

困局

数据

先进制程研发成本

3nm芯片设计预算已超10亿美元

晶圆厂建设成本

一座2nm晶圆厂预计投资500亿美元

EUV光刻机价格

ASML最新High-NA EUV单台4亿美元,还不一定买得到

良率挑战

三星3nm GAA工艺初期良率不足30%

用人话说:造一颗2nm芯片的成本,已经比造一架波音787还贵了。

而且,物理极限也在逼近。当晶体管栅极长度缩小到几个纳米,量子隧穿效应让电子开始"穿墙而过"——你想关的门,关不住了。

这就是华为面临的大背景:摩尔定律在经济上和物理上都快到头了,而且由于制裁,华为连"到头的那条路"都走不了。

ASML最先进的High-NA EUV光刻机?华为买不到。台积电最新的2nm工艺?华为用不了。

怎么办?


二、韬定律:不缩尺寸,缩时间

华为的回答是:既然正门进不去,我就翻墙进去——而且翻得比你走正门还快。

何庭波在ISCAS 2026上提出的韬(τ)定律,核心只有一句话:

以"时间缩微"替代"几何缩微",作为半导体演进的新指导原则。

翻译一下:

  • 摩尔定律的思路:把晶体管做小 → 塞更多晶体管 → 性能更强
  • 韬定律的思路:不执着于把晶体管做小 → 而是让信号跑得更快 → 性能一样更强

这里的τ(希腊字母tau),在电路中代表时间常数,公式很简单:

代码语言:javascript
复制
1  τ = R × C

R是电阻,C是电容。τ越小,信号传播越快,芯片性能越强。

怎么让τ变小?两条路:

  1. 减小R(电阻)—— 缩短导线长度、优化材料
  2. 减小C(电容)—— 减少寄生电容、优化布局

关键洞察来了:传统方法是缩小晶体管尺寸来间接减小R和C。但华为说,我不缩小晶体管,我直接缩短导线——把电路折起来

这就好比:

摩尔定律说:"要让快递更快,就把城市建得更小。" 韬定律说:"城市不用变小,把快递站建到楼下就行了。"

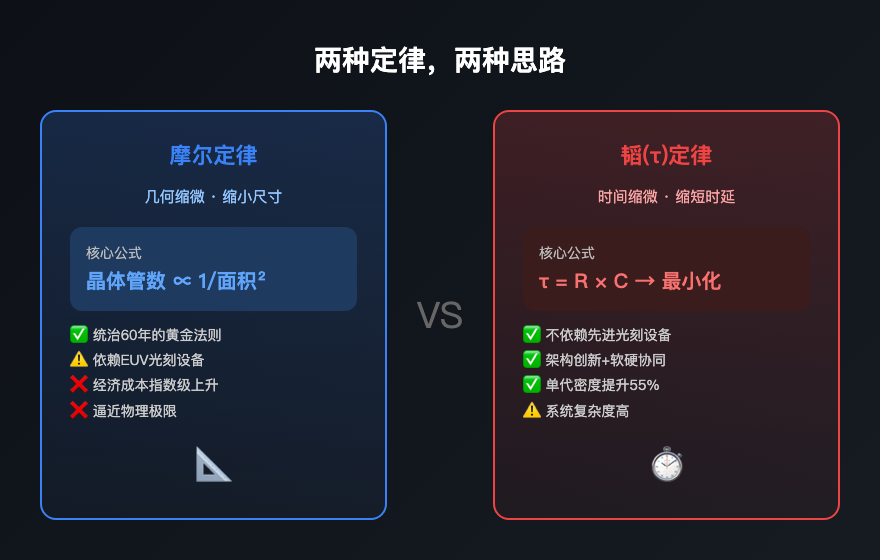

韬定律 vs 摩尔定律
韬定律 vs 摩尔定律

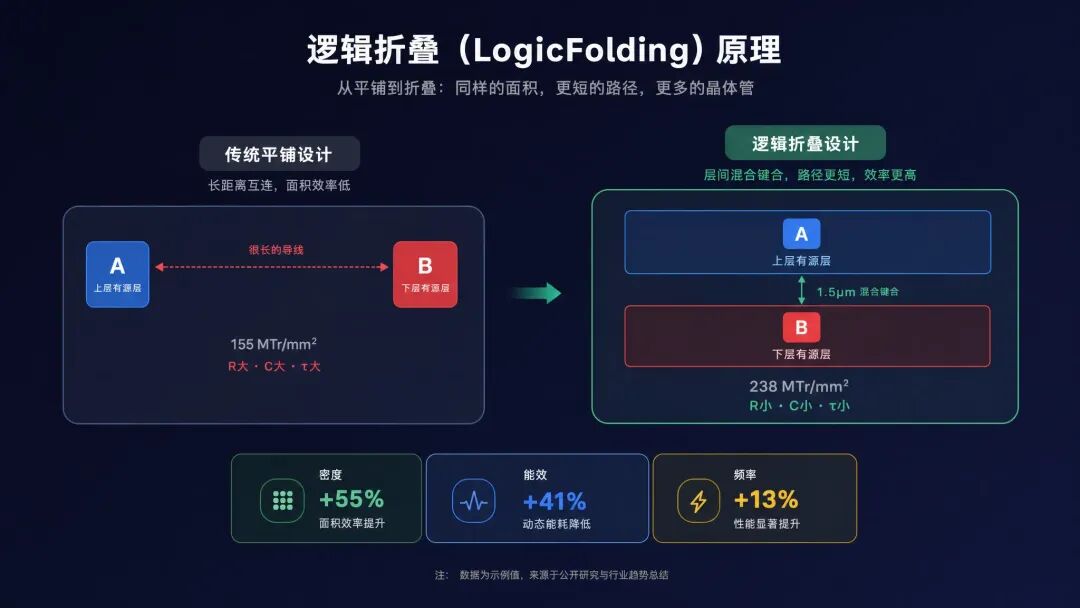

三、逻辑折叠:把芯片"折叠"起来的黑魔法

韬定律不是一句空话,它的技术支柱是逻辑折叠(LogicFolding)

传统芯片设计是"平铺"的——所有逻辑门、连线都在同一个平面上展开,就像在一张巨大的纸上画电路图。信号从芯片的一端跑到另一端,要走很长的路。

逻辑折叠的思路是:把这张纸折起来。

具体怎么做?

第一步:把关键路径上的逻辑门分配到上下两层

华为将芯片从传统的单层结构,变成了双层有源层结构。通过超细间距混合键合(1.5微米间距)将上下层垂直连接。

原本信号要在平面上绕很远的路,现在可以直接"穿"过去。

第二步:导线大幅缩短,R和C同时下降

根据τ = RC,当导线长度缩短时,R和C是乘法关系下降——缩短一半导线,τ可能降到原来的四分之一。

第三步:晶体管密度大幅提升

双层结构意味着同样的面积上可以放更多晶体管。麒麟2026的实测数据:

指标

折叠前

折叠后

提升

晶体管密度

155 MTr/mm²

238 MTr/mm²

+55%

能效

基准

+41%

+41%

最高频率

基准

+13%

+13%

单代提升55%的晶体管密度,传统几何缩微路线需要三年跨两个制程节点才能做到。

这就像是:别人花三年盖两栋新楼,你用一年把现有的楼加了一层——住的人更多了,而且上下楼比隔壁楼之间走路还快。


四、不只是折叠:四层协同的"组合拳"

如果你以为韬定律就是"把电路折一折",那就太小看何庭波这篇万字论文了。

韬定律构建了一个贯穿四个层级的协同优化体系,逻辑折叠只是其中一层:

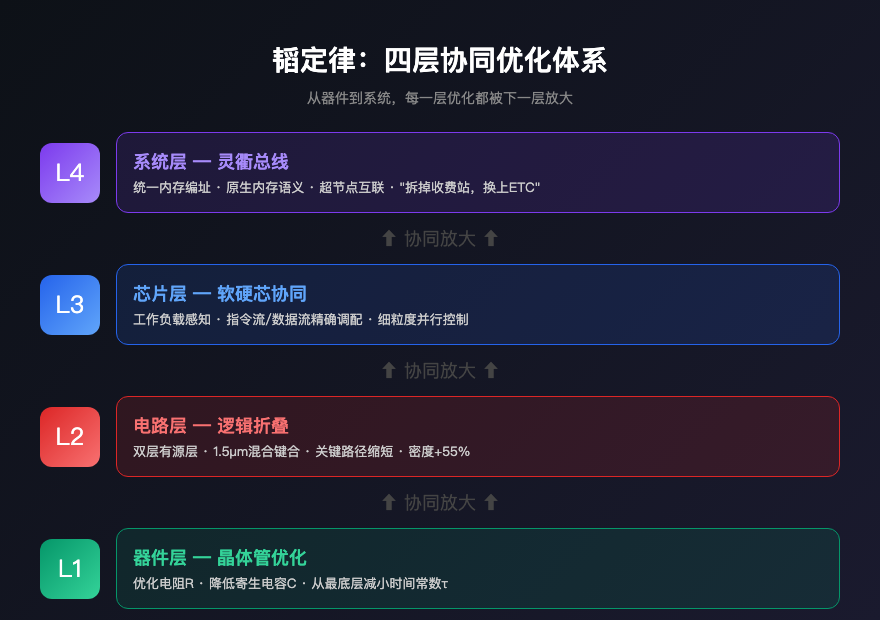

韬定律四层优化体系
韬定律四层优化体系

第1层:器件层——打好地基

优化晶体管本身的电阻和寄生电容,从最底层减小τ。这是"把每块砖做得更好"。

第2层:电路层——逻辑折叠

把电路从单层折为双层乃至多层,缩短关键路径走线。这是"把楼折起来"。

第3层:芯片层——软硬芯协同

基于实际工作负载,用软件精确调配指令流和数据流,实现细粒度控制。这是"给电梯装上AI调度系统"。

第4层:系统层——灵衢总线

华为自研的灵衢总线,重构了计算系统的互联协议,实现超节点统一内存编址和原生内存语义。

用人话说:以前各个芯片之间传数据就像在收费站排队,现在灵衢总线把收费站拆了,换成了ETC——数据直接飞过去。

关键特点:这四层不是简单的1+1+1+1=4,而是齿轮咬合式的协同。 器件层优化了τ,电路层再折叠一次,芯片层再调度一次,系统层再加速一次——每一层的优化都被下一层放大。

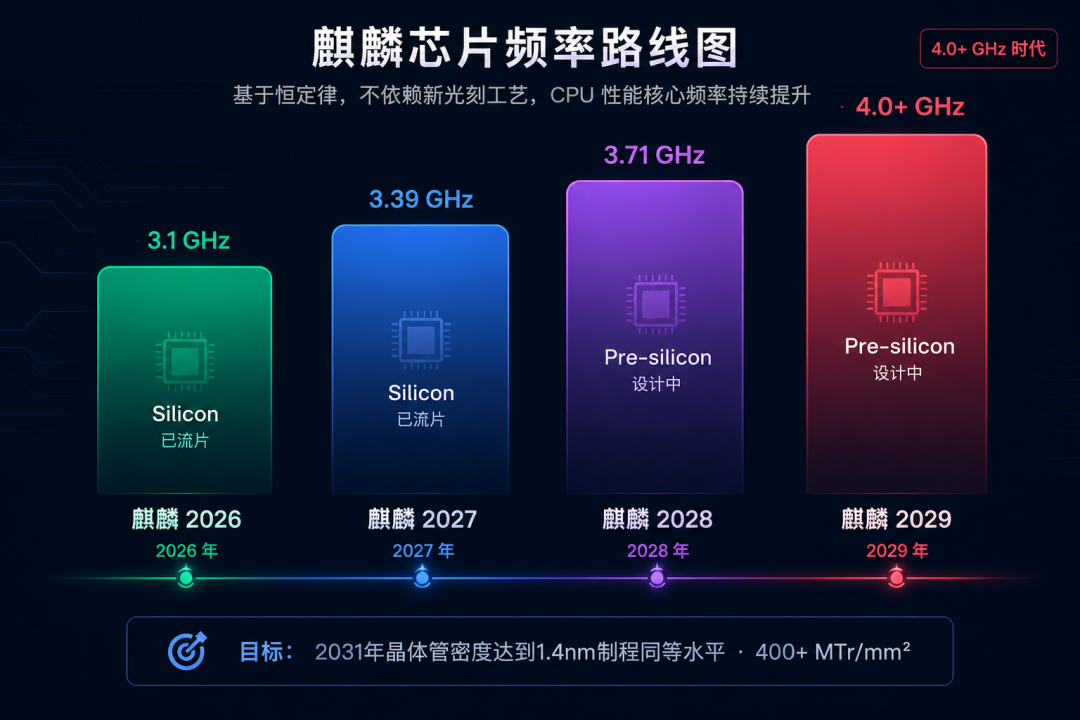

五、麒麟芯片路线图:从3.1GHz到4GHz+

韬定律不是PPT定律。何庭波在论文中直接晒出了未来四年的麒麟芯片路线图:

芯片

年份

CPU性能核心频率

状态

麒麟2026

2026秋

3.1 GHz

Silicon(已流片)

麒麟2027

2027

3.39 GHz

Silicon(已流片)

麒麟2028

2028

3.71 GHz

Pre-silicon

麒麟2029

2029

4.0+ GHz

Pre-silicon

注意:麒麟2027已经标记为Silicon状态——这意味着它不只是画在PPT上,而是已经有实际的硅片在跑了。

更远的目标:到2031年,基于韬定律的高端芯片晶体管密度将达到1.4nm制程的同等水平。

1.4nm是什么概念?这是台积电和英特尔目前在路线图上规划的2030-2031年才会量产的最前沿节点——华为的目标是:不用EUV光刻机,不用最先进的制程,通过时间缩微达到同等性能。

同时,这条路线不只适用于手机芯片。华为计划在2030年前将逻辑折叠架构扩展到昇腾AI处理器和数据中心集群——这才是真正的战略野心。


六、381款芯片:六年实战的底气

韬定律最让我服气的一点是:它不是今天才开始的。

何庭波在论文中透露,过去六年,华为基于韬定律的理念已经成功设计并量产了381款芯片,覆盖:

  • 通信芯片(5G基站、光传输)
  • 计算芯片(昇腾AI处理器、鲲鹏服务器CPU)
  • 终端芯片(麒麟手机SoC)
  • 车载芯片(智能驾驶、座舱)

381款。不是381个PPT,不是381个Demo,是381款量产芯片。

这说明什么?韬定律不是被制裁后的临时起意,而是华为六年前就开始布局的系统性工程。制裁加速了这个方向,但不是制裁创造了这个方向。


七、争议:突破还是自救?

当然,任何重大技术声明都会伴随争议。围绕韬定律,行业里大致有三种声音:

乐观派:"半导体的DeepSeek时刻"

韬定律证明了即便没有EUV,中国半导体依然能找到创新路径。这和DeepSeek用更少的算力训出顶级模型是一个逻辑——约束催生创新

审慎派:"方向对,但路还长"

逻辑折叠的55%密度提升是实打实的,但从238 MTr/mm²到400+ MTr/mm²还有很长的路要走。而且双层有源层的良率、散热、成本问题都还需要时间验证。 一位半导体设备供应商的说法很中肯:"短期内对产业的直接影响有限,但如果这条技术路线跑到1纳米以下,整个行业都会面临重新洗牌。"

怀疑派:"被制裁逼的,不是选择"

韬定律本质上是在没有EUV的条件下做"极限优化"。如果明天ASML突然可以卖给华为,华为还会走这条路吗?

我的看法是:三种声音都有道理,但关键问题不是"韬定律是不是被逼出来的",而是"被逼出来的东西能不能跑通"。

历史上被逼出来的技术创新不在少数:

  • SpaceX的可回收火箭,是因为NASA的预算砍得太狠
  • ARM架构的崛起,是因为英特尔对移动端的傲慢
  • DeepSeek的效率优化,是因为算力拿不到

动机不重要,结果才重要。381款量产芯片,55%的密度提升,这些是跑出来的数字,不是画出来的。


八、对AI行业的影响:算力的另一条路

作为一个聊架构的人,我最关心的其实不是手机芯片,而是韬定律对AI算力的影响

目前全球AI训练和推理的核心瓶颈之一是内存墙——GPU/NPU的计算速度远超数据搬运速度,大量时间浪费在"等数据"上。

韬定律的系统层优化——灵衢总线——直指这个痛点:

通过统一内存编址和原生内存语义,让数据在不同计算单元之间的搬运延迟大幅降低。

如果这条路走通,意味着:

  1. 昇腾AI处理器可以在不依赖更先进制程的情况下,持续提升实际推理性能
  2. 数据中心的互联效率提升,多卡/多节点训练的通信开销降低
  3. 端侧AI在手机、汽车上跑大模型的能效改善

对于那些因为制裁买不到NVIDIA H100/B200的中国AI公司来说,这可能是唯一的国产替代路径。


九、τ和摩尔,不是替代,是互补

最后说一个容易被忽略的点。

很多标题写"华为韬定律替代摩尔定律",这个说法不太准确。更准确的说法是:

韬定律和摩尔定律是两个维度的优化,一个缩空间,一个缩时间。它们不是对手,是战友。

维度

摩尔定律

韬定律

核心策略

缩小晶体管尺寸

缩短信号传播时延

关键技术

EUV光刻、GAA晶体管

逻辑折叠、灵衢总线

依赖资源

先进光刻设备

架构创新+软硬协同

适用范围

有先进制程的玩家

所有玩家

上限

受物理极限约束

受系统复杂度约束

最强的芯片,一定是两条路都走的。 台积电和英特尔如果也采用逻辑折叠+先进制程的组合,效果只会更强。

华为的特殊之处在于:被锁死在一条路上之后,把另一条路走出了一个完整的方法论。 而这个方法论,有可能被整个行业借鉴。


写在最后

华为韬定律让我想起一句话:

"当你无法改变风向的时候,调整你的帆。"

摩尔定律是风。它吹了60年,现在风力在减弱。全世界的芯片公司都在抱怨风不够大。

华为的选择是:不等风,自己造帆。

381款芯片是造好的帆。逻辑折叠是帆的材料。韬定律是造帆的方法论。

这条路能走多远?没人知道。但至少,何庭波在全世界最顶级的学术会议上,用一篇万字论文和381款量产芯片的实绩,证明了一件事:

半导体的未来,不只有一条路。

而对于中国芯片产业来说,这可能是比任何单款芯片发布都更重要的信号——我们终于有了自己的路线图,而不只是跟在别人的路线图后面跑。


参考资料:

  • 华为官方: 韬(τ)定律发布公告
  • 观察者网: 何庭波万字论文详述华为"韬定律"
  • 21经济网: 看不懂华为"韬定律"?大白话全解读
  • Tom's Hardware: Huawei claims 1.4nm-class chips by 2031
  • Pandaily: Huawei's Tau Law Redefines Chip Scaling
  • 快科技: 麒麟2026/2027/2028/2029全公布
