以太网中的ARP请求帧和ARP响应帧的解析

本篇主要讨论以太网中的ARP请求帧和ARP响应帧的解析。

地址解析协议（ARP）的核心功能，就是将32位的IP地址解析为48位的MAC地址，以便在数据链路层进行通信。一个ARP报文会被完整封装在以太网帧的数据部分中，而ARP请求和响应则通过帧内的不同标识来区分。

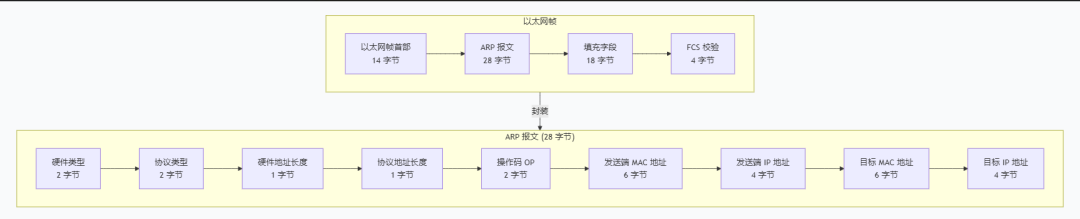

下图清晰地展示了ARP请求和响应这两种帧的结构组成：

ARP报文详解 (28字节)

这是ARP协议的核心部分，请求和响应共享相同的28字节固定头部结构-。

• 硬件类型 (Hardware Type, 2字节) 该字段指明帧所要传输的硬件接口类型。对于以太网，该值为1-。
• 协议类型 (Protocol Type, 2字节) 该字段指明发送方需要映射的协议地址类型。对于IPv4地址，该值为0x0800。
• 硬件地址长度 (Hardware Address Length, 1字节) 该字段指明硬件地址（MAC地址）的长度，对于以太网，该值为6个字节-。
• 协议地址长度 (Protocol Address Length, 1字节) 该字段指明协议地址（IP地址）的长度，对于IPv4，该值为4个字节-。
• 操作码 (Operation Code, 2字节) 该字段是区分请求和响应的关键，指明ARP报文的类型-：
  • 值为1：表示这是一个 ARP请求 (ARP Request)
  • 值为2：表示这是一个 ARP响应 (ARP Reply)
• 发送端MAC地址 (Sender MAC Address, 6字节) 该字段是发起请求或响应的主机的MAC地址-。
• 发送端IP地址 (Sender IP Address, 4字节) 该字段是发起请求或响应的主机的IP地址-。
• 目标MAC地址 (Target MAC Address, 6字节) 该字段是目的主机的MAC地址，是ARP协议要解析的目标。它在请求和响应中的填充内容不同-。
• 目标IP地址 (Target IP Address, 4字节) 该字段是目的主机的IP地址，是发起请求的主机希望通信的IP-。

以太网帧首部 (14字节)

每个ARP报文被封装在一个以太网帧中，该帧首部的信息指导其在物理网络上的传输。

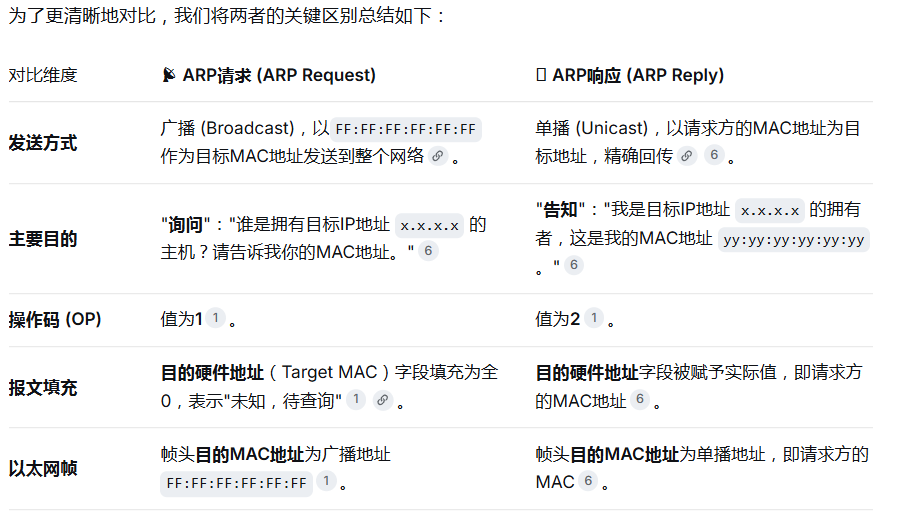

• 目的MAC地址 (Destination MAC Address, 6字节) 这是数据帧的接收方地址，是区分请求和响应帧发送方式的关键：

ARP请求: 该字段是广播地址，即FF:FF:FF:FF:FF:FF。

ARP响应: 该字段是单播地址，即请求方的MAC地址-。

• 源MAC地址 (Source MAC Address, 6字节) 发送方主机的MAC地址。无论是请求帧还是响应帧，该字段都是发送方自己的MAC地址-。
• 帧类型 (EtherType, 2字节) 该字段指明帧内封装的上层协议类型，ARP协议的值为0x0806-。

示例分析：完整通信流程

假设主机A（IP: 192.168.1.1，MAC: AA:AA:AA:AA:AA:AA）需要与主机B（IP: 192.168.1.2）通信，但本地ARP缓存中没有B的MAC地址。

1. A发送ARP请求（请求）：
   • 以太网帧头：目的MAC = FF:FF:FF:FF:FF:FF（广播），源MAC = AA:AA:AA:AA:AA:AA。
   • ARP报文：操作码 = 1（请求），发送端MAC = AA:AA:AA:AA:AA:AA，发送端IP = 192.168.1.1，目标MAC = 00:00:00:00:00:00（填充0），目标IP = 192.168.1.2-。
2. 网络内所有主机接收请求： 网络内的所有主机都收到此广播帧。 主机B发现目标IP 192.168.1.2与自己匹配，准备响应。
3. B向A发送ARP响应（响应）：
   • 以太网帧头：目的MAC = AA:AA:AA:AA:AA:AA（单播给A），源MAC = BB:BB:BB:BB:BB:BB。
   • ARP报文：操作码 = 2（响应），发送端MAC = BB:BB:BB:BB:BB:BB，发送端IP = 192.168.1.2，目标MAC = AA:AA:AA:AA:AA:AA（A的MAC），目标IP = 192.168.1.1-。
4. A接收并缓存： 主机A收到响应，将主机B的IP与MAC地址映射关系存入ARP缓存中，即可开始通信。-1

补充说明

• 帧填充：完整的ARP帧长度为42字节（14字节以太网头 + 28字节ARP数据）。由于以太网最小帧长为64字节（包含4字节的FCS校验），因此实际发送时会在ARP数据之后添加至少18字节的填充数据（PAD：18个字节的0即可） 以满足最小长度要求。
