交通工程等级为A级的隧道机电设备及系统配置简述

隧道内行车环境比较特殊，救援相对困难，属于典型场所，如发生灾害，一般多为交通事故引起，而交通事故往往引发火灾，导致严重的事故后果，因此，通过监控设备对交通进行诱导、警示、监视，通过现代化的技术手段及早发现潜在的危险并及时处理变得尤为重要。

本文参考《公 路隧道设计规范第二册交通工程与附属设施》（JTG/TD 70/2-2014）进行描述。

系统配置原则

（1）系统配置本着实用、经济、可靠的原则，为管理方提供一套便捷、现代化的操作工具，提高管理效率和水平。

（2）通过多种监控手段的运用，确保通行环境的安全、舒适，机电设备运行高效、节能。

（3）提供多种通信手段且灵活可靠，确保突发事件状况下内外通信畅通，信息发布及时、准确。

（4）建立智能化操作模式，应包括自动调控、半自动、手动遥控以及就地控制等方式。

（5）系统的构建充分运用当前成熟技术，各子系统的配置采用模块化结构，并具有开放性、可扩展性、可升级等特点。

（6）系统设计在关键部分建立冗余，以达到容错、延缓及降级使用的功能，力求提高系统整体的可靠性，实现既定的设计。

（7）系统为上级管理部门预留数据通信接口，实现数据共享和网络互通。

隧道监控系统内容

监控系统由中央控制系统、照明控制、通风控制、消防控制、排水控制、交通诱导控制系统、闭路电视系统、紧急电话系统、有线广播系统、无线系统、火灾报警系统组成，各子系统有机的结合在一起，保证道路较高的服务水平，实现对交通运行的宏观管理和调度。

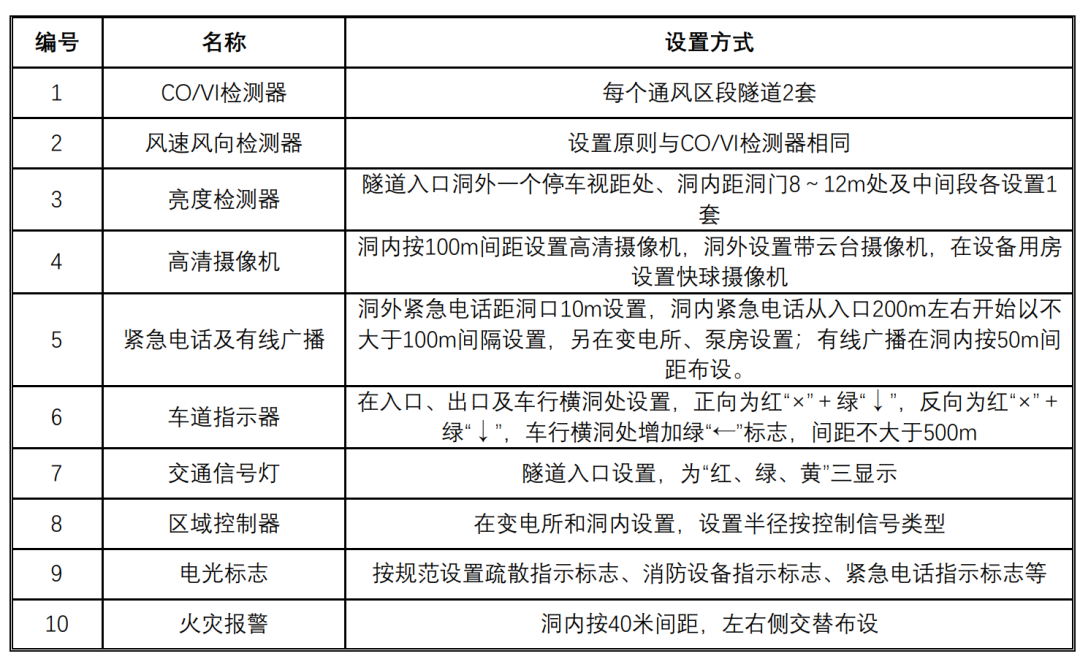

按照隧道监控设施设置表：

飞书文档 - 图片

现场控制系统

隧道监控控制按照在隧道监控管理站/所集中控制，现场PLC自动控制和现场手动控制三级控制模式进行。

在隧道管理站（所）监控室内设置中央控制系统。中央控制系统是隧道智能管理的核心，集数据管理、协调处理、控制、通信、图文显示为一体的综合信息应用系统；能在各种情况下准确、可靠、迅捷的做出反应，辅助决策，并协调各分系统工作，达到实时合理监控的目的。

现场PLC自动控制系统是根据它所管辖区域内的设备，传输各类检测信息、控制信号和指令。一旦中央控制系统出现故障，现场控制系统也可完成对隧道设施的基本控制功能。

最后一级是现场手动控制，设置手动控制电路，用于维护和特殊情况下人工执行。

各系统信息通过光缆上传隧道监控管理站/所。同时，在监控中心应用平台软件也可对隧道进行管理。交通监控设备包括交通监测设施、交通控制及诱导设施。

交通控制及诱导设施主要为可变信息标志、交通信号灯、车道指示器及各类电光指示标志。

隧道入口洞外设置交通信号灯，在各隧道进、出口及车行横洞处设置了车道指示器，以控制进入隧道车辆；同时在隧道入口洞外根据现场实际情况设置了可变信息标志，根据气象、交通、道路实际情况实时发布交通诱导信息。在隧道侧壁安装疏散指示标志、横洞指示标志、消防设备指示标志、紧急电话指示标志。

在隧道入口敞口段前，设置F型可变信息标志、交通信号灯、摄像机等设备。

其他分系统简介

1.通风控制系统

实施对洞内风机的控制。根据通风分段，在隧道内设置了CO/VI检测器、风速风向检测器，由监控计算机对CO/VI检测器、风速风向检测器、交通状态和火灾报警状态的数据运算处理后，通过对风机配电回路进行控制来控制风机的运行台数、风速风向及运行时间，实现节能运行和保持风机较佳寿命的运行；并在发生火灾时，根据不同地点，进行相应的火灾排烟处理，以保证隧道的安全及运行环境的舒适性。

2.照明控制模式

采用智能无级调光控制方式。隧道智能照明控制系统由隧道监控工作站及隧道现场PLC、照明调光控制柜、各照明配电回路、亮度检测器、车辆检测器、RS485总线、LED隧道智能灯具组成。同时，照明控制需实现分回路控制方式。在变电所照明低压配电柜处设置交流接触器、手动控制按钮、手/自动转换开关等，实现照明回路远程控制和现场手动控制。在发生火灾时照明控制由无极调光控制切换至分回路控制，开启全部照明灯具。

3.闭路电视系统

能实时、直观、准确地监视隧道内的交通运行状况、各种信号状态、车流密度，以及发现隧道中发生的异常情况，对隧道内的火灾报警信息、交通阻塞、事故信息予以确认，并为隧道管理站/所的指挥调度人员提供直观的现场情况，有效指挥异常状况的处理和交通疏导。同时能为值班人员事后分析、处理各种异常事故提供直接可靠的依据。

4.紧急电话和隧道广播系统

是隧道运营管理系统中主要构成部分，在隧道内若发生交通异常和重大事故，司乘人员可通过紧急电话迅速通知管理人员，请求救援，从而快速进行排障行动；同时隧道管理站/所可以通过隧道有线广播系统对隧道洞内外进行广播。还可以将紧急电话系统与闭路电视监视系统联网，当发生紧急电话呼叫时，摄像机监控事故发生地点，及时掌握事故现场信息。

5.火灾报警系统

包括以下分系统：火灾自动检测系统、消防联动控制系统、消防电话系统、消防广播系统、防火门监控系统、消防电源监控系统。

6.隧道无线通信系统

包括：FM调频广播子系统、公安消防集群子系统、无线调度对讲子系统等，在隧道内通过共用漏泄电缆的传输以达到信号场强覆盖的目的。本系统具备网管功能和Wi-Fi便携维护功能，以减少人工维护、提高维护效率和增加安全保证。

7.设备监控系统

对地下设备区的机电设备，包括建筑的通风空调设备、给排水设备和照明设备等进行集中监测和遥控，提高地下设备区的管理水平，降低设备故障率，减少维护及营运成本。

结语

隧道无线通信系统和设备监控系统目前来说也快成新建隧道的标配了，其他都是传统的隧道机电字系统。

本文还是帮助大家对现有隧道系统做个快速了解。
