Abaqus 重复约束怎么处理？

在 Abaqus 建模与仿真分析过程中，重复约束是一类高频问题，极易引发 “Too many constraints” 等报错，甚至导致计算不收敛与结果失真。其核心成因是同一自由度被多个约束条件重复限制，例如某节点在 Ux 方向同时受到固定约束与位移约束双重控制，进而破坏力学平衡方程的唯一性。本文将从问题识别、解决方案与预防策略三个维度，给出针对性处理方法，助力工程师高效排查与解决重复约束问题。

第一步：精准识别重复约束​

1. 用 Abaqus 自带工具检查

• 模型检查：【Model】→【Verify】→【Model Check】，勾选 “Constraint Conflicts”，软件自动列出冲突节点及约束类型；
• 报错提示：提交作业后，“Message File” 会标注问题（如 “Node 456 has multiple constraints on DOF 1”），直接定位节点。

2. 从力学逻辑判断高风险场景

• 多约束叠加：同一节点同时加 “固定约束（ENCASTRE）” 与 “U1=0”；​
• 装配约束冲突：Tie 连接后，又对绑定区域加位移约束；​
• 耦合与边界冲突：节点耦合到参考点后，既约束参考点又约束节点。

3. 可视化排查关键区域

• 【View】→【Assembly Display Options】→【Constraints】，显示所有约束（不同颜色标记）；​
• 重点查支座、部件连接部位，同一位置多约束标记需验证是否重复。​

第二步：分场景解决重复约束

1. 边界条件叠加问题

删冗余约束：梁端固定仅保留 “ENCASTRE”，删单独的 “U1=0”“U2=0”；​

合并约束：通过 “General Constraint” 整合 “U1=0”“U3=0”“UR2=0”。

2. 装配约束与边界冲突

解冲突：部件 A 固定 + Tie 连接部件 B，删部件 B 与 A 重叠的约束（如 U1=0）；​

调优先级：“Encastre”“Tie” 优先级高于普通约束，删低优先级或用 “Constraint Manager” 调整顺序。

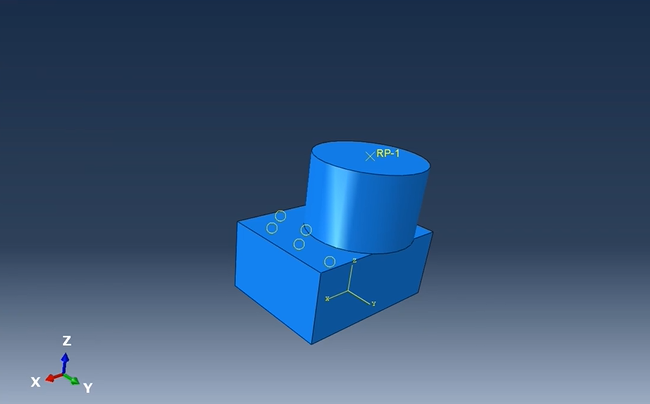

3. 耦合与局部约束重复

约束转移：仅约束耦合参考点（如 U2=0），删耦合节点局部约束；​

缩耦合范围：确保未耦合节点约束不与参考点冲突。

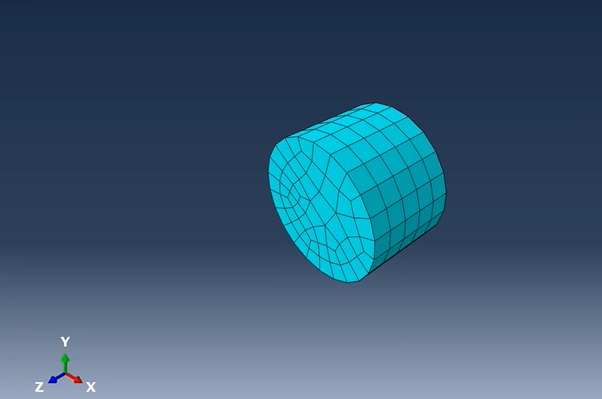

4. 网格与约束映射隐性重复

合并节点：【Mesh】→【Merge Nodes】，设公差（如 1e-6），消除重合节点；​

重施约束：导入外部网格时，约束映射出错需手动重新施加。

第三步：提前预防重复约束

1. 建立约束层级​

优先级：基础约束（支座）＞装配约束（Tie）＞局部约束；​

用 “Constraint Manager” 记录，颜色标记区分层级（红 = 基础，蓝 = 装配）。

2. 实时用检查工具验证

• 每加完一类约束，执行【Model Check】；​
• 提交前【Preprocessing】→【Check Input File】，查 “Constraint Conflicts” 章节。

3. 规范建模流程

• 先完成几何、网格、装配，再按逻辑加约束，减少残留；​
• 复用同类模型约束模板（如简支梁），避免错加。

Abaqus 中的重复约束是仿真建模中较为常见的问题，通过 “精准识别 — 分场景处理 — 事前预防” 的标准化流程，即可高效解决。其核心在于理清约束逻辑、合理运用软件自检工具，避免约束冗余添加。
