大家好，我是民工哥！

我们日常在开发系统、设计架构或优化算法时，需要将抽象的逻辑转化为可视化模型（如流程图、时序图、类图等），以便团队成员理解技术细节。

分布式团队或跨时区协作时，文字描述难以清晰传达设计意图，需通过可视化工具实时讨论和修改。

在分析代码复杂度、依赖关系或数据分布时，传统文本或表格难以直观展示，需通过可视化工具生成图表。

等等上述一些日常工作场景中，我们都需要用到画图工具，好工具就是得高效率的利器。

今天，给大家介绍一款超牛叉的画图工具。

暴涨 56.9K Star! 这个开源的全能画图工具太牛了！

堪称专为程序员打造的画图神器！

用过之后才发现，传统的画图工具全已过时！太爱了。

简介

Draw.io（现 Diagrams.net）是一款免费、开源的跨平台在线绘图工具，支持通过浏览器、桌面端或移动端创建流程图、UML 图、网络拓扑图、组织结构图、思维导图等 20 余种图表类型。

其核心定位是为个人用户、教育机构及企业团队提供高效、易用的可视化解决方案，替代传统付费软件（如 Visio），同时通过开源生态和持续更新满足多样化需求。

完全开源，代码公开（Apache 2.0许可），支持本地部署或私有化部署，避免商业工具的“数据锁死”风险。

核心功能

程序员的高效画图利器！

全平台支持与灵活部署

在线版：无需安装，通过浏览器直接访问官网（https://app.diagrams.net），支持离线缓存。

桌面版：提供 Windows、macOS、Linux 客户端，基于 Electron 框架开发，支持离线使用。

移动端：iOS 和 Android 应用支持设备间同步，通过 AirDrop 或 Nearby Share 快速传输文件。

企业级部署：支持 Docker 容器化部署、Kubernetes 编排，可对接 MinIO 对象存储或 S3 兼容接口，满足私有化需求。

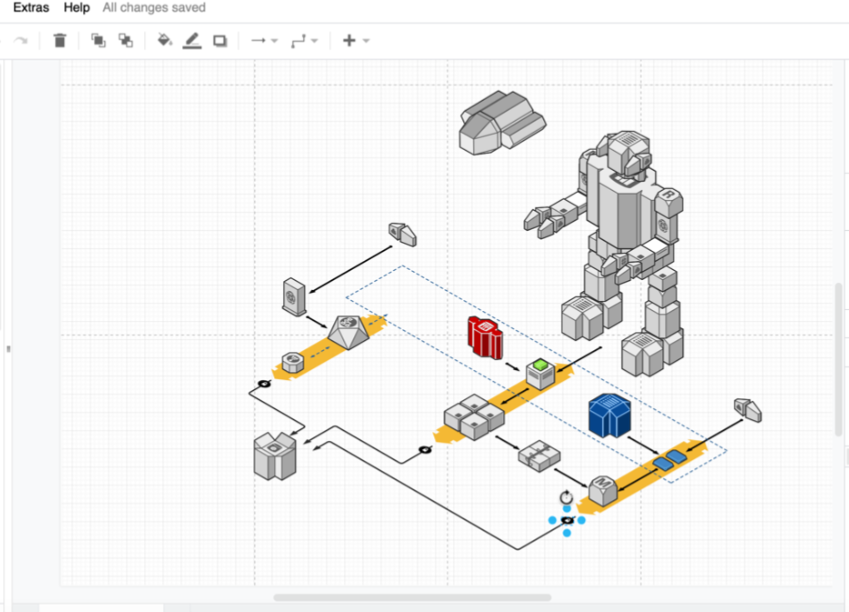

全场景图形支持

技术文档必备：支持UML类图、时序图、ER图、流程图、架构图、网络拓扑图等，完美适配代码注释、设计文档、API文档等场景。

跨领域覆盖：除技术图外，还支持思维导图、组织结构图、甘特图、电路图等，满足产品、运营、教育等多角色需求。

实时协作：支持多人同时编辑，通过Google Drive、OneDrive等云存储同步，团队协同效率翻倍。

智能绘图与自动化

自动布局：一键优化图形排列（如层次布局、树状布局），避免手动调整的繁琐。

代码生成与反向工程：支持从代码生成UML图（如Java、C++、Python），也可将UML图导出为代码框架，实现“画图-编码”双向同步。

版本控制集成：与Git无缝协作，图形变更可提交至代码仓库，追踪设计演进历史。

丰富的图表类型与模板库

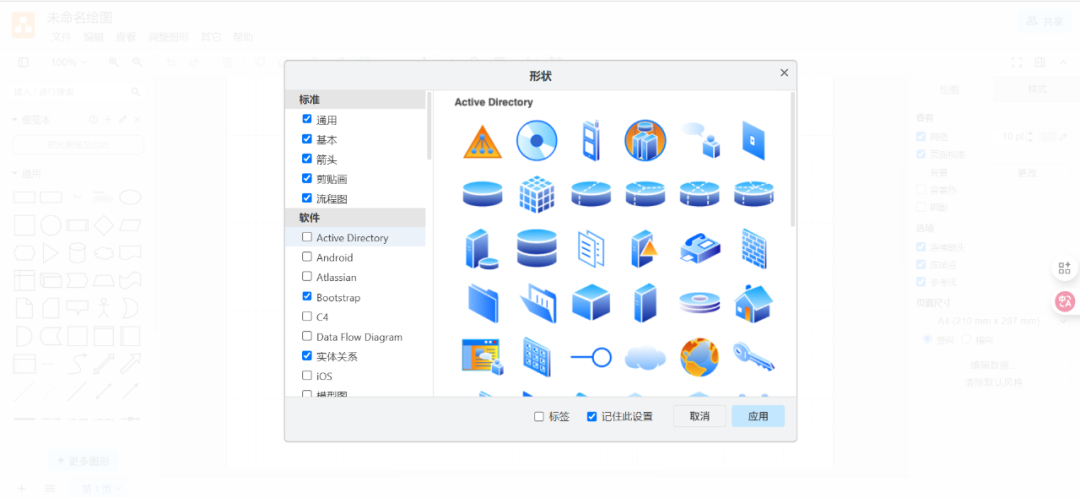

预设图形库：涵盖流程图、UML、ER 图、网络拓扑、电路图等 200+ 种形状，支持自定义图形导入。

行业模板：内置 50+ 行业模板（如软件开发、项目管理、教学流程图），支持 JSON 格式导出导入，便于团队标准化。

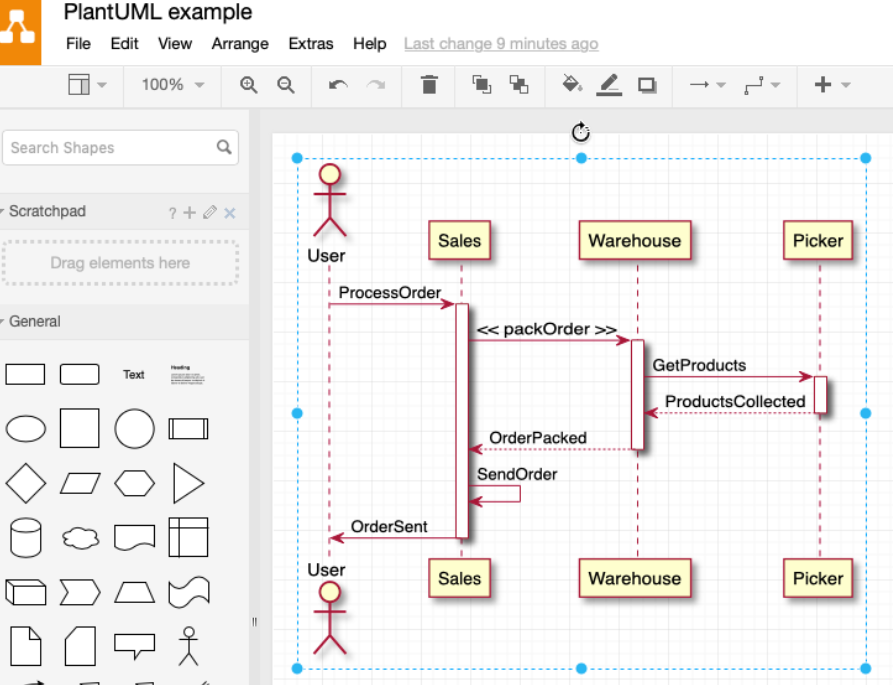

UML 专项支持：提供类图、序列图、活动图等 UML 符号，支持关联、依赖、聚合等关系标注。

高度可定制的模板库

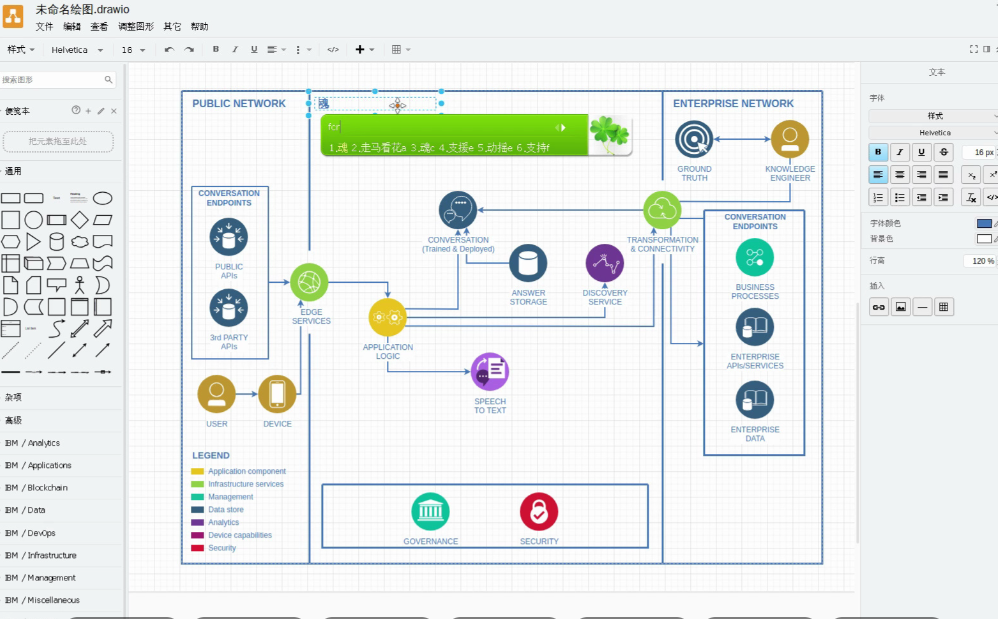

预置模板：提供AWS、Azure、Kubernetes等云架构模板，以及微服务、数据库设计等常用场景模板，开箱即用。

自定义样式：支持修改图形颜色、字体、连接线样式，甚至创建企业专属模板库，统一团队设计规范。

插件扩展：通过插件市场添加新图形库（如C4模型、Archimate），或开发自定义插件满足特定需求。

强大的导出与集成能力

导出格式：支持 PNG、JPEG、SVG、PDF、VSDX（Visio 格式）等 12 种格式，保留元数据实现无损导出。

插件生态：提供 VS Code、Jupyter Lab、Confluence、Jira 等平台插件，支持与 Atlassian 产品深度集成。

REST API 与 SDK：开放接口供开发者自定义扩展，例如通过 URL Scheme 启动特定图纸（如 diagrams://open?file=https://example.com/diagram.drawio）。

适用场景

从个人到企业场景全覆盖！

程序员绘制系统架构图、API调用流程、数据库ER图，辅助代码设计与文档编写。

DevOps工程师设计CI/CD流水线、Kubernetes集群拓扑、监控仪表盘布局。

产品经理绘制用户旅程图、功能脑图、原型图，与开发团队高效沟通需求。

学生/教师制作课程课件、实验流程图、学术研究图表，提升教学效率。

企业团队统一设计规范，通过私有化部署保障数据安全，支持大规模团队协作。

部署与使用

本地部署

Docker 方式

docker run -d \
  --name drawio \
  -p 8080:8080 \
  jgraph/drawio

浏览器访问http://server_ip:8080

Docker-compose方式（推荐）

version: "3.8"

services:
  drawio:
    image: jgraph/drawio:latest
    container_name: drawio
    ports:
      - "8080:8080"
      - "8443:8443"
    environment:
      - DRAWIO_DISABLE_ANALYTICS=true
      - DRAWIO_ENABLE_PLANTUML=true
    restart: unless-stopped

启动

docker compose up -d

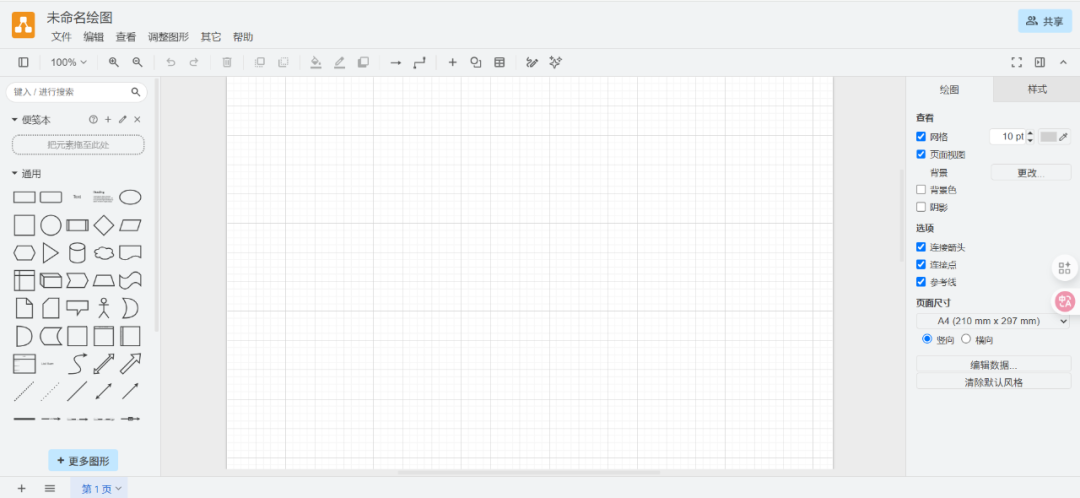

使用界面

对比传统工具

核心结论：

• Draw.io：免费跨平台标杆，适合个人/教育/小团队全场景，开源生态与云集成优势显著，操作简单但功能全面，性价比最优。
• Visio：企业级专业首选，适合复杂工程图与标准化流程设计，Office生态集成无可替代，但成本高且学习门槛较高。
• ProcessOn：在线协作轻量级，适合快速出图与团队共享，免费版满足基础需求，付费版性价比突出，但大型文件性能受限。
• Lucidchart：云端协作与数据驱动，适合跨团队实时协作与自动化流程，模板丰富且集成能力强，但界面可能因功能过多而显复杂。

结语

拖拽操作、右键菜单、快捷键设计降低学习成本，新手可快速上手。

而且兼容性超强，网页端、桌面端多平台通用，数据还能云端同步，随时随地都能接着创作。

Draw.io 堪称实用绘图界的“全能王”！无论你是要绘制复杂项目流程图、精细架构图，还是创意思维导图，它都能轻松应对。工作学习中的各类绘图需求，有它一个就全搞定！

绘图小白也能秒变大神，快来体验！
