Xilinx V7 690T PCIe IP核使用时有关TAG号的一个BUG

一、核心背景：PCIe IP 核的「Extended Tag Field」选项

- 在 Vivado 工具中例化 Xilinx V7 系列的 PCIe Endpoint（EP）IP 核时，会遇到配置选项 「Extended Tag Field」（扩展标签字段），其作用与 TAG 号的位宽直接相关：

- 勾选该选项：IP 核会宣称支持「8bit 位宽的 TAG 字段」，理论上可同时处理 2^8=256个TAG号（对应 PCIe 设备空间寄存器中「Device Control 寄存器的 Bit8」被置 1，文档表 4-5 有明确定义）；

- 不勾选该选项：默认使用「5bit 位宽的 TAG 字段」，理论支持

• 2^5=32个TAG号。未勾选：5bit TAG字段 → 理论支持32个TAG（默认）。

- TAG 号的作用：PCIe 总线中关键的 “事务标识”—— 用于匹配「发起的请求（如内存读、I/O 读写）」和「目标返回的完成包（Completion）」，避免事务混乱，尤其在多事务并行时必不可少。

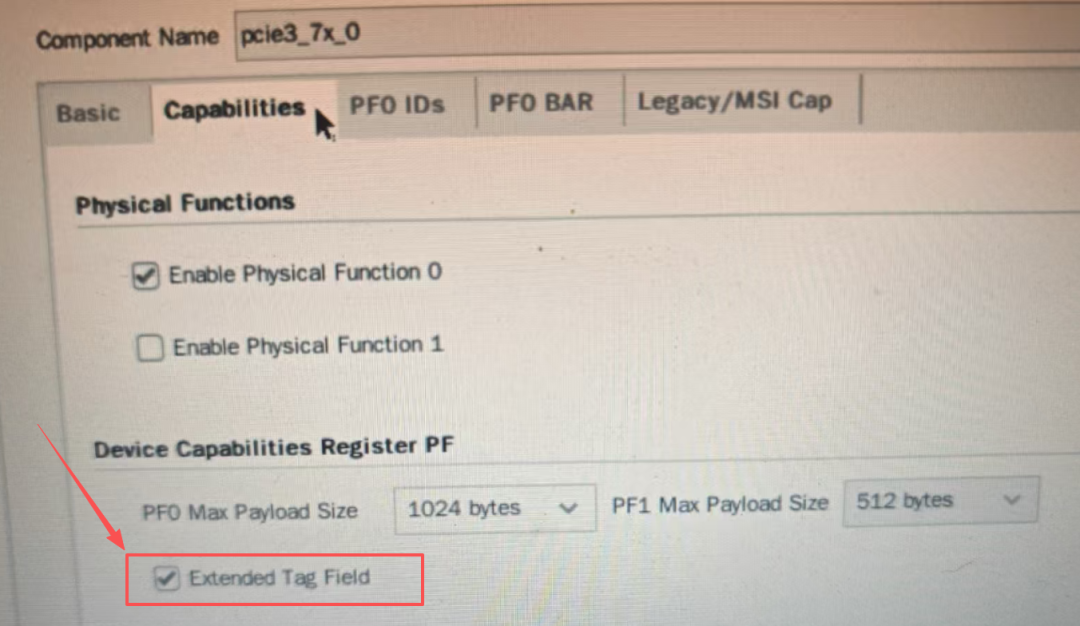

Vivado例化PCIe EP IP核时，有一个选项，如下：Extended Tag Field。

如果勾选上，那么TAG字段就是8bit位宽，支持256个TAG，如下图（参考一下IP核手册，PCIE的设备空间寄存器）：

sudo lspci -vvv -d:10ee:9037 查看dev ctrl

如果在例化该IP核时，不小心勾选上Extended Tag Field了，那么就意味着使用的TAG字段为8bit位宽，支持256个TAG号，但实际上，690T FPGA根本不支持256个TAG号，实测结果表明，如果实际使用中超过了64个TAG号，PCIe就会卡死！（比如DMA一个很长的包时）。

也就是说，不论你是否勾选了Extended Tag Field，都是最多支持64个TAG号！（各位使用Xilinx V7系列FPGA PCIe IP核时一定要注意！！！）

二、BUG 的核心：理论支持 vs 硬件实际限制

- IP 核配置的 “理论能力”：勾选「Extended Tag Field」后，配置层面显示支持 256 个 TAG；

- 690T FPGA 的 “硬件实际能力”：实测证明，该 FPGA 的 PCIe 集成块（Integrated Block）根本不支持 256 个 TAG，最多只能稳定支持 64 个 TAG。

- 触发后果：如果实际使用中（比如 DMA 传输超长数据包时），并行的 PCIe 事务数超过 64 个（即 TAG 号使用量超 64），会直接导致 PCIe 总线卡死，整个 PCIe 链路无法正常工作。

- 关键结论：无论是否勾选「Extended Tag Field」选项，Xilinx V7 690T 的 PCIe IP 核实际最多只能支持 64 个 TAG 号—— 配置选项的 “256 个支持” 是 IP 核的 “纸面参数”，与硬件物理限制冲突。

三、支撑BUG的证据

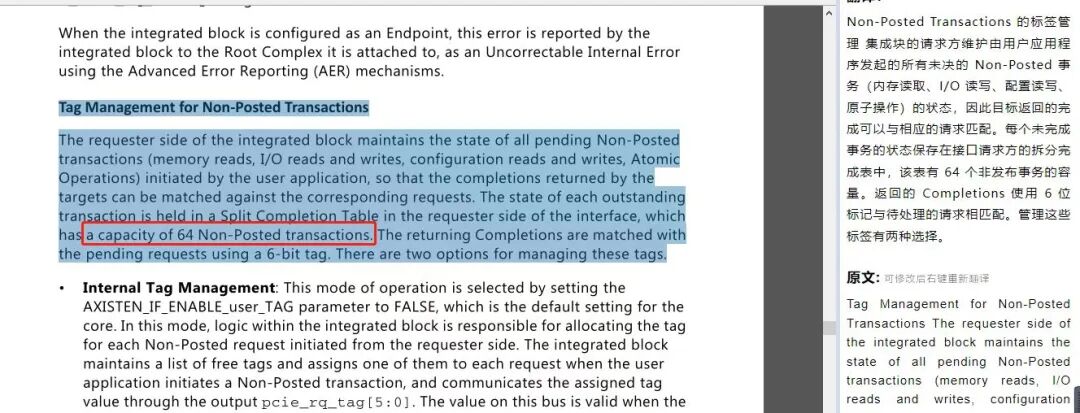

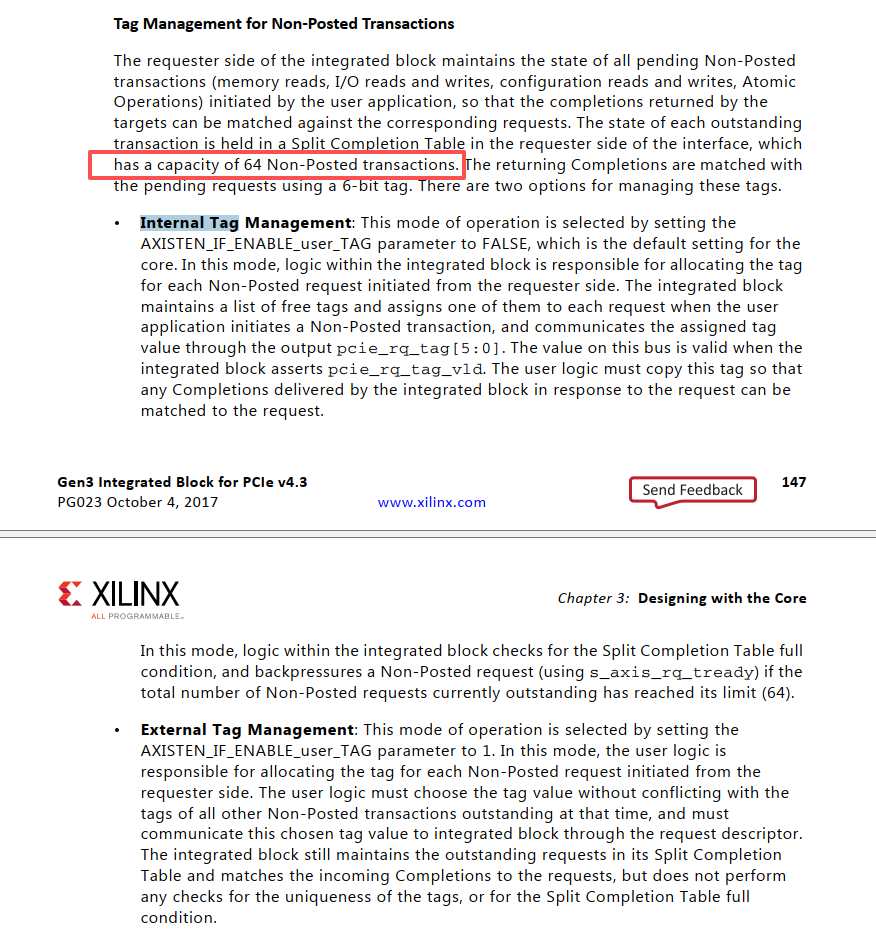

1. 官方 IP 核手册（PG023）的明确说明

Xilinx 官方发布的《Gen3 Integrated Block for PCIe v4.3》手册（PG023）中 “Non-Posted 事务的 TAG 管理” 部分明确提到：

• PCIe 集成块的 “请求方” 会维护一个「Split Completion Table（拆分完成表）」，专门存储未完成的 Non-Posted 事务（如内存读、配置读写等）状态；
• 该表的硬件容量仅为 64 个 Non-Posted 事务，且返回的完成包（Completion）是通过「6bit TAG」与请求匹配的（2^6=64）—— 直接证明硬件层面只能支持 64 个并行事务，与 8bit TAG 的 256 个理论值矛盾。

再翻译一下：

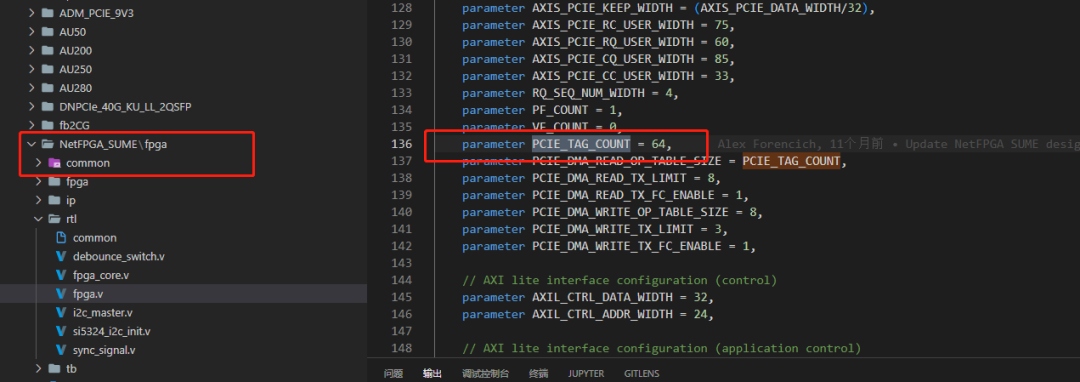

2. 开源项目 Corundum 的实际调试验证

Corundum 是一款开源网卡项目，其代码中针对 V7 系列 FPGA 的配置（如 NetFPGA_SUME 平台）明确写死：

这说明项目作者（Alex Forencich）在实际调试中已发现 V7 690T 的硬件限制，特意将 TAG 数量限制为 64，避免 PCIe 卡死。

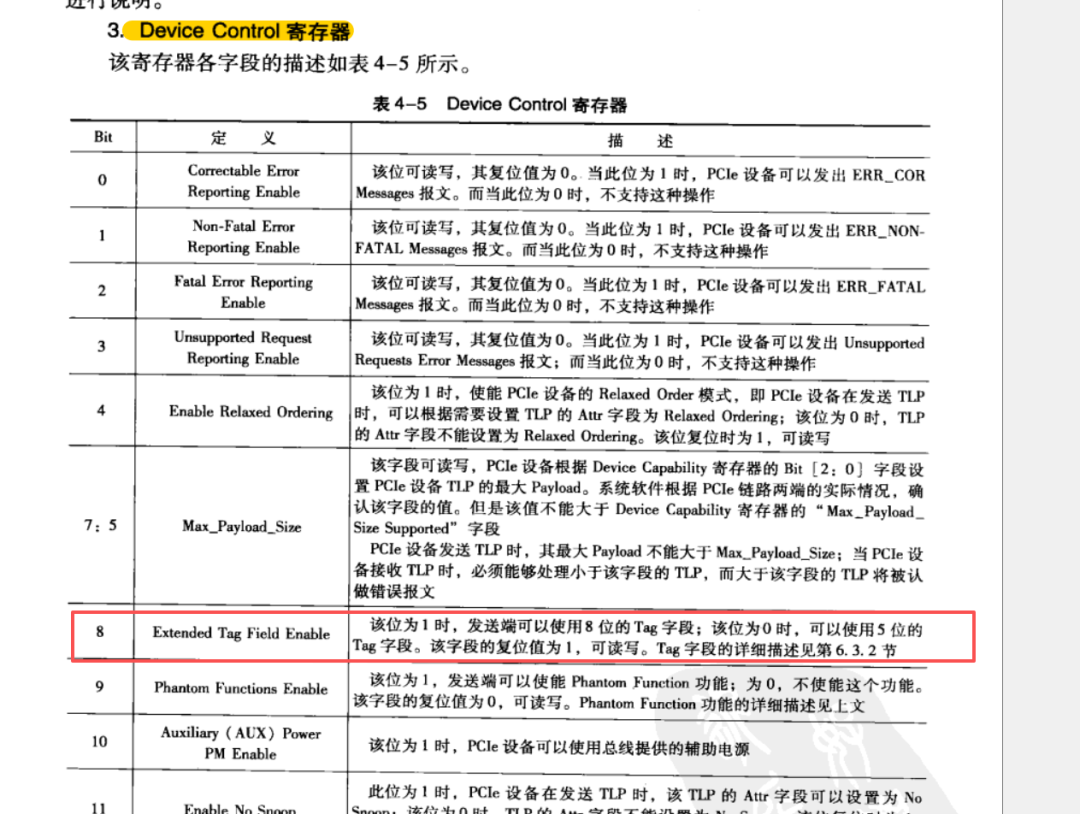

四、Device Control寄存器字段说明

• Bit0：Correctable Error Reporting Enable，该位可读写，复位值为 0。当此位为 1 时，PCIe 设备可以发出 ERR_COR Messages 报文；为 0 时不支持。
• Bit1：Non-Fatal Error Reporting Enable，该位可读写，复位值为 0。当此位为 1 时，PCIe 设备可以发出 ERR_NON-FATAL Messages 报文；为 0 时不支持。
• Bit2：Fatal Error Reporting Enable，该位可读写，复位值为 0。当此位为 1 时，PCIe 设备可以发出 ERR_FATAL Messages 报文；为 0 时不支持。
• Bit3：Unsupported Request Reporting Enable，该位可读写，复位值为 0。当此位为 1 时，PCIe 设备可以发出 Unsupported Requests Error Messages 报文；为 0 时不支持。
• Bit4：Enable Relaxed Ordering，该位为 1 时，使能 Relaxed Order 模式，TLP 的 Attr 字段可设为 Relaxed Ordering；为 0 时不可设。复位值为 1，可读写。
• Bit5-7：Max_Payload_Size，可读写，根据 Device Capability 寄存器 Bit [2:0] 设置 TLP 最大 Payload。系统软件确认值，不可大于 “Max_Payload_Size Supported” 字段。发送 TLP 时最大 Payload 不超过该值，接收时需处理小于该值的 TLP，大于则视为错误。
• Bit8：Extended Tag Field Enable（核心关联选项），该位为 1 时，发送端可使用 8 位 Tag 字段；为 0 时使用 5 位 Tag 字段。复位值为 1，可读写。
• Bit9：Phantom Functions Enable，该位为 1 时使能 Phantom Function 功能；为 0 时不使能。复位值为 0，可读写。
• Bit10：Auxiliary (AUX) Power PM Enable，该位为 1 时，PCIe 设备可使用总线提供的辅助电源。

五、术语补充

• Non-Posted事务：PCIe 总线中需要 “请求 - 应答” 的事务（如读操作、配置操作），必须等待目标返回完成包才算结束，需要 TAG 号匹配；
• Split Completion Table：硬件层面存储 “未完成请求状态” 的表格，容量决定了最大并行事务数；
• DMA：直接内存访问，常用于高速数据传输（如网卡、存储设备），此时会产生大量并行 PCIe 事务，容易触发 TAG 号超量的 BUG。

六、使用建议

如果正在使用 Xilinx V7 系列 FPGA（尤其 690T 型号）的 PCIe EP IP 核，务必注意：

• 严格限制：无论是否勾选「Extended Tag Field」选项，实际设计中都要将并行 PCIe 事务数（即 TAG 号使用量）严格限制在 64 个以内。
• 规避场景：避免设计 “超过 64 个并行 Non-Posted 事务” 的场景（如超长 DMA 传输、多端口高速并发访问），否则会导致 PCIe 链路卡死；
• 代码参考：参考开源项目 Corundum 的做法，在代码中直接将 TAG 相关参数（如PCIE_TAG_COUNT）设为 64，从设计层面规避风险。
