如何计算CAN总线的传输距离？

一个重要的设计考虑是CAN总线的最大传输距离，这直接影响到系统的布局、信号质量以及数据传输的可靠性。

本文将从理论分析和实际应用角度出发，详细解析如何计算CAN总线的传输距离。

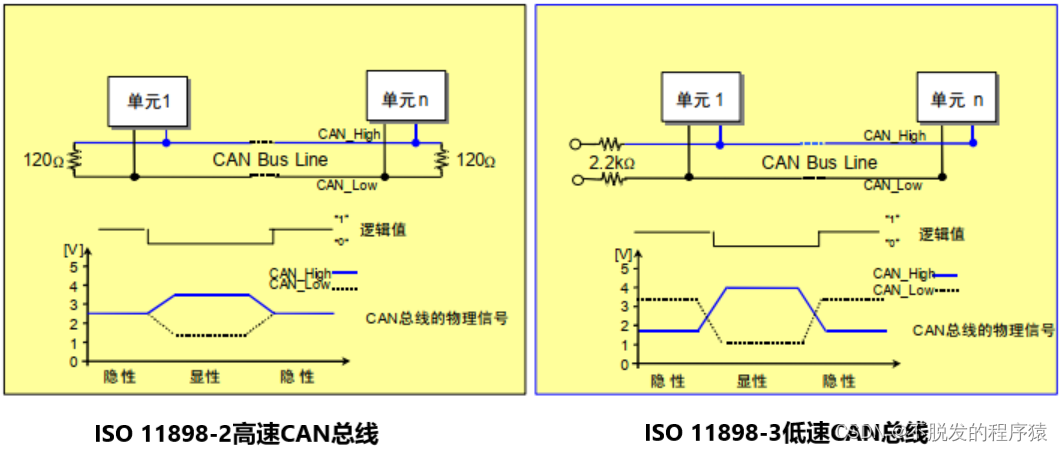

CAN总线基于差分信号传输原理，这意味着它通过两条线路（CAN_H和CAN_L）传输数据，利用电压差来传输信号。

由于采用了差分信号，可以有效地抑制外部电磁干扰，提高信号的抗干扰能力。

因此，CAN总线能够在复杂的汽车环境中稳定工作。

CAN总线的最大传输距离取决于多个因素，主要包括：

• 波特率：CAN总线的波特率越高，数据传输的速率越快，但信号的传输距离会相应减小。常见的波特率有125 kbps、500 kbps、1 Mbps等。
• 电缆长度与质量：电缆的质量和长度对信号的衰减有重要影响。较长的电缆会导致信号衰减，增加误码率，从而限制传输距离。
• 终端电阻：在CAN总线的两端必须加装终端电阻（通常为120Ω），以避免信号反射。没有正确的终端电阻，信号质量会受到严重影响，降低通信稳定性。
• 网络拓扑结构：CAN总线的拓扑结构通常为双绞线的总线形态，多个节点可以通过接入点连接到主干线上。如果使用星型或环形结构，可能会影响传输的稳定性。

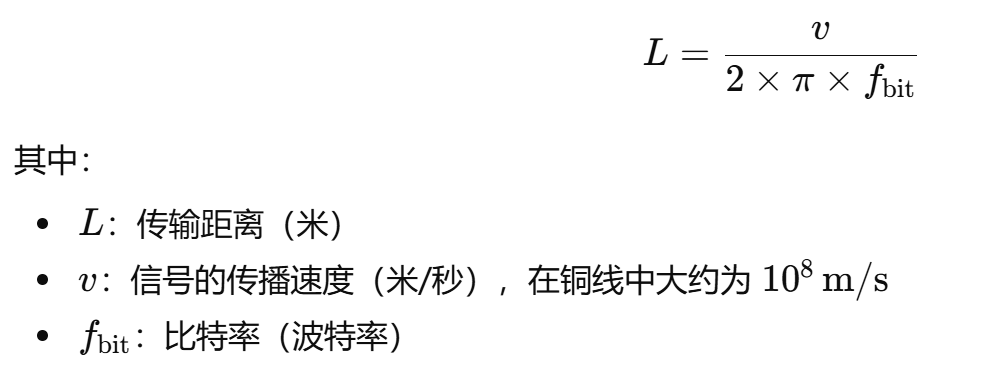

根据官方的推荐，CAN总线的传输距离可以通过以下公式估算：

根据标准的计算方式，波特率与传输距离之间有如下关系：

• 1 Mbps：最大传输距离约为40米。
• 500 kbps：最大传输距离约为100米。
• 250 kbps：最大传输距离约为250米。
• 125 kbps：最大传输距离约为500米。

这个计算值是基于理想环境和标准电缆条件下的估算。

在实际应用中，环境中的噪声、电缆质量、连接器等因素都会影响实际传输距离。

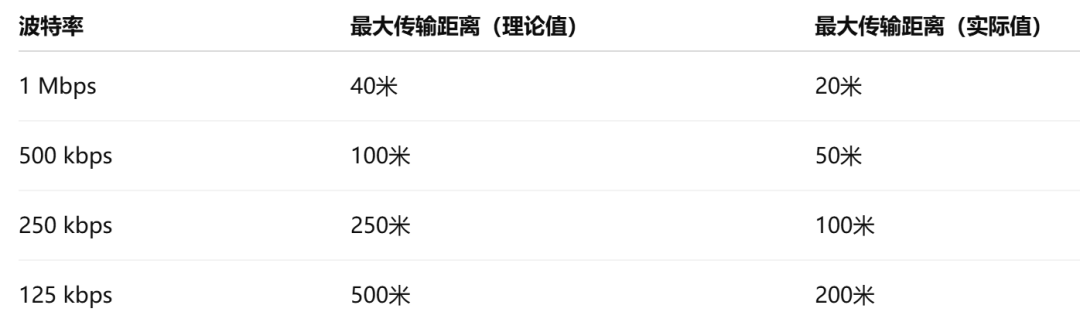

在汽车电子中，CAN总线的传输距离通常远小于理论最大值。以下是几个实际应用中的参考值：

这些实际值考虑了电缆的长度、质量和环境干扰等因素。

为了提高CAN总线的传输距离，可以采用以下几种方法：

• 使用低波特率：降低波特率会减少信号衰减，进而增加传输距离。
• 优化电缆和连接器：选择优质的双绞线电缆，减少信号衰减和干扰。
• 增加中继节点：对于大于最大传输距离的应用，可以通过增加中继节点或使用CAN扩展器来延长传输距离。
• 屏蔽电缆：在强电磁干扰的环境中，可以使用屏蔽电缆，减少外部干扰。

CAN总线的传输距离是一个受到多种因素影响的参数。

根据波特率、传输介质和系统设计的不同，CAN总线的有效传输距离在20米到500米之间。

为了确保可靠的通信，设计时应考虑环境因素、终端电阻的设置、波特率的选择等因素。

对于复杂的汽车电子系统，工程师们应根据实际需求，在保证通信稳定性的前提下，选择合适的波特率、拓扑结构和电缆，以优化系统的性能和可靠性。
