使用Inkscape处理eps图片

1. 前言

最近夜梦在处理一些图片，需要将B图片（极坐标方向图）整合到A图片（直角坐标系图）中，直接用matlab处理的话比较麻烦，大小和位置什么的不是很好调整，所以夜梦选择将这两张图通过matlab导出成eps格式的图片，再通过inkscape进行调整。

2. 安装Inkscape

官网：https://inkscape.org，下载时选择对应版本即可。安装一路next。安装完成以后可以尝试将eps格式的图片拖入inkscape中打开。

如果Inkscape打不开eps，大概率是因为缺少Ghostscript驱动，其次是文件本身或系统路径配置问题。

EPS 本质是 PostScript 文件，Inkscape 需通过 Ghostscript 转换才能导入。

在检查问题的最开始，打开powershell，输入gswin64c --version，显示版本号即成功。如果没有显示，提示命令不存在，那么就前往官网下载安装：https://ghostscript.com/releases/gsdnld.html（Ghostscript 10.0x 稳定版，选 Windows 64-bit 安装包）。

安装Ghostscript：默认路径安装即可（如 C:\Program Files\gs\gs10.05.1）。安装完成后重启inkscape软件，再次尝试打开eps软件。如果依旧打开不了，那么考虑是系统路径配置的问题。检查方式如下：

配置环境变量：

• 右键 “此电脑”→“属性”→“高级系统设置”→“环境变量”。
• 编辑系统变量 Path，添加两条路径（替换为你的安装版本）：
• C:\Program Files\gs\gs10.05.1\lib（如果修改了Ghostscript安装路径，那么填写为你的路径）
• C:\Program Files\gs\gs10.05.1\bin（如果修改了Ghostscript安装路径，那么填写为你的路径）
• 点击 “上移”，将这两条路径移到列表顶部Inkscape。

一切顺利的话，到这里就可以打开了，再不行可以请教一下豆包老师。

3. 使用

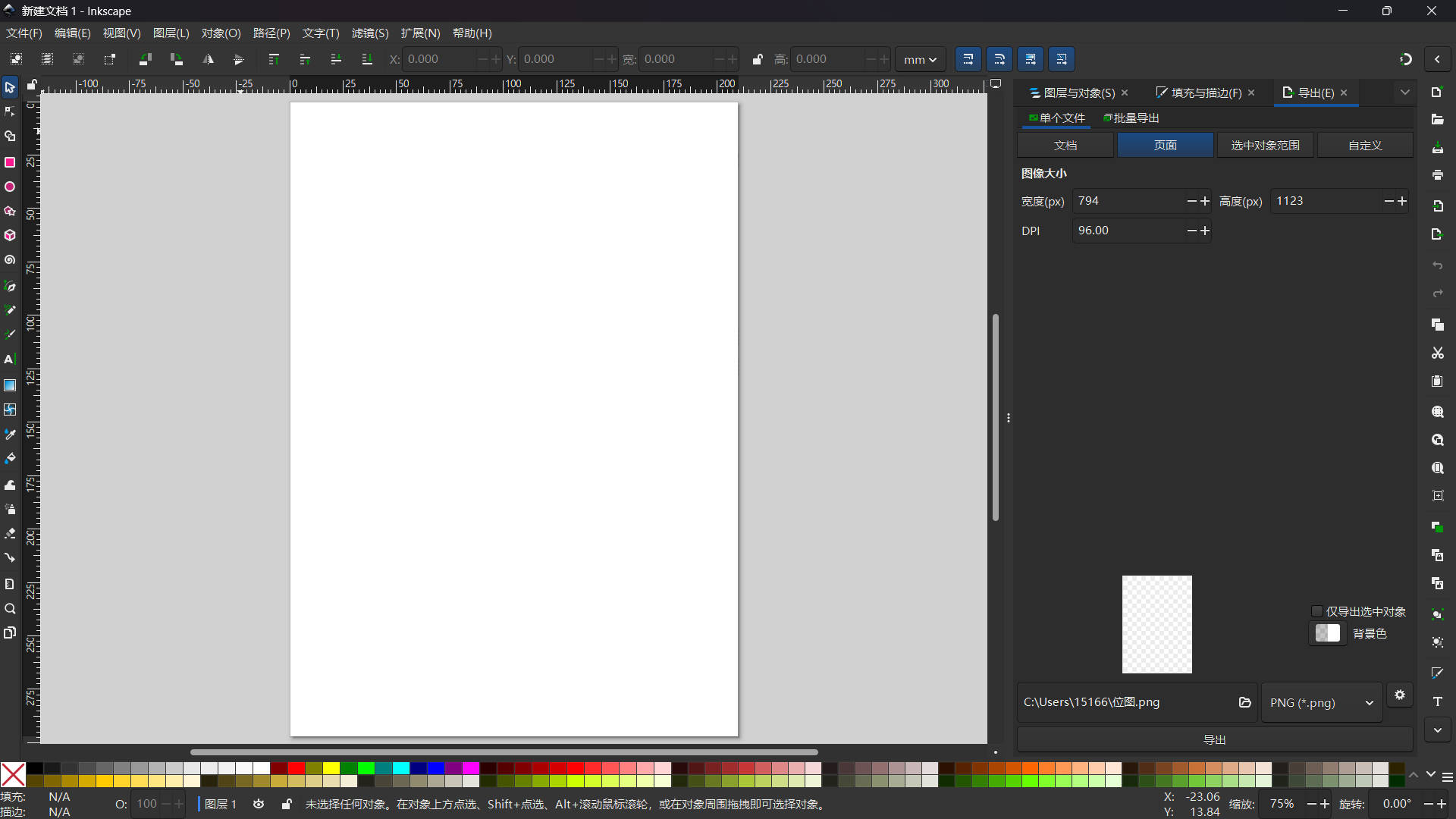

软件打开后的界面长下面这样，功能还是很丰富的。夜梦这里仅简单操作一下（完成自己的需求）。

直接通过顶部选项栏的“文件-导入”导入第一张eps图片，弹出的提示框都不用管，全部下一步ok就行：

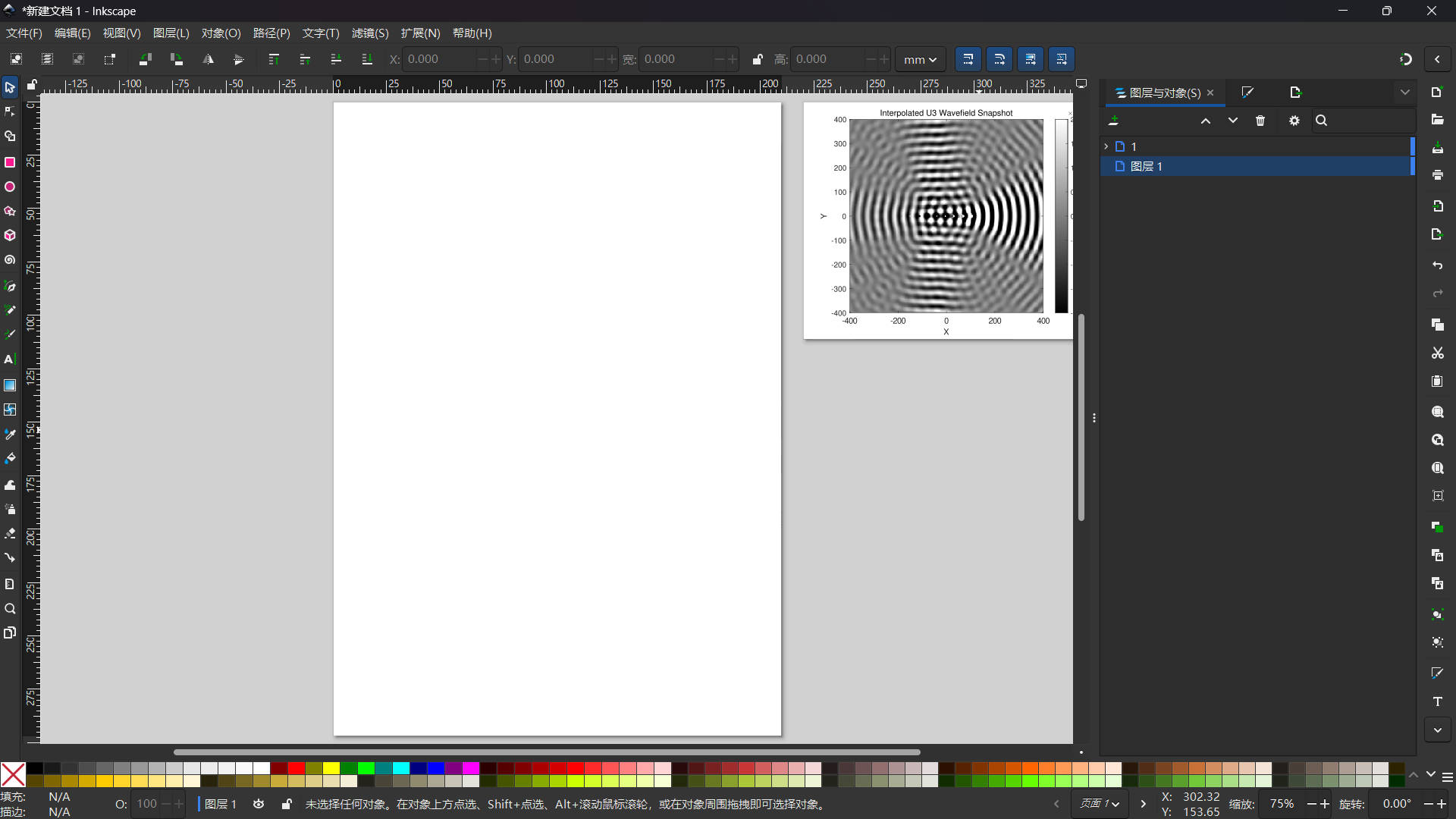

导入后的图片在右上角，右侧栏“图层与对象”中会多出一个“1”，这个就是我们导入eps图片的图层，可以把它改成自己方便辨认的名字。

然后再导入第二张图，操作同上：

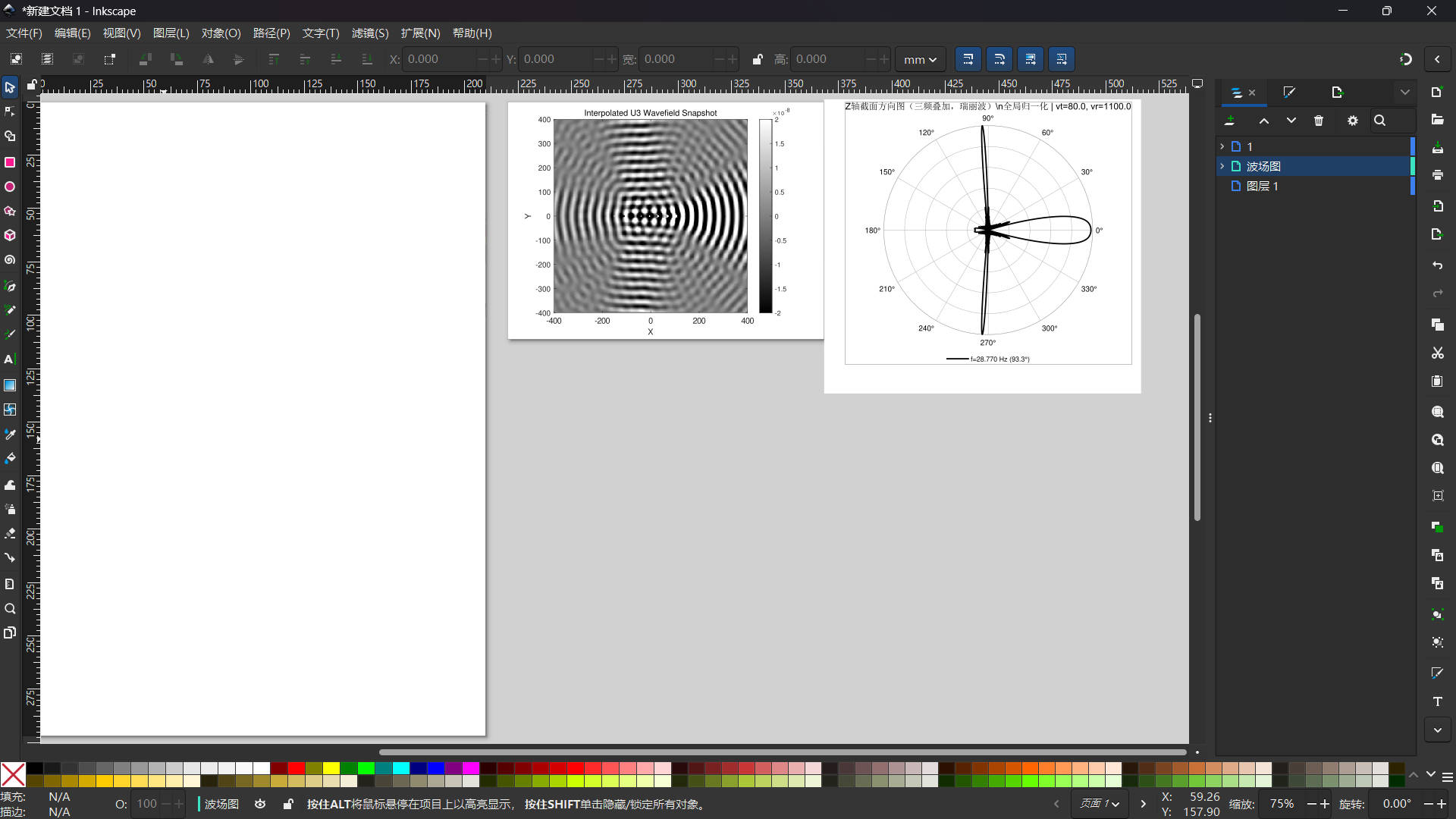

新导入的图会放在右侧，可以自行拖动一下软件底部的滚动栏。

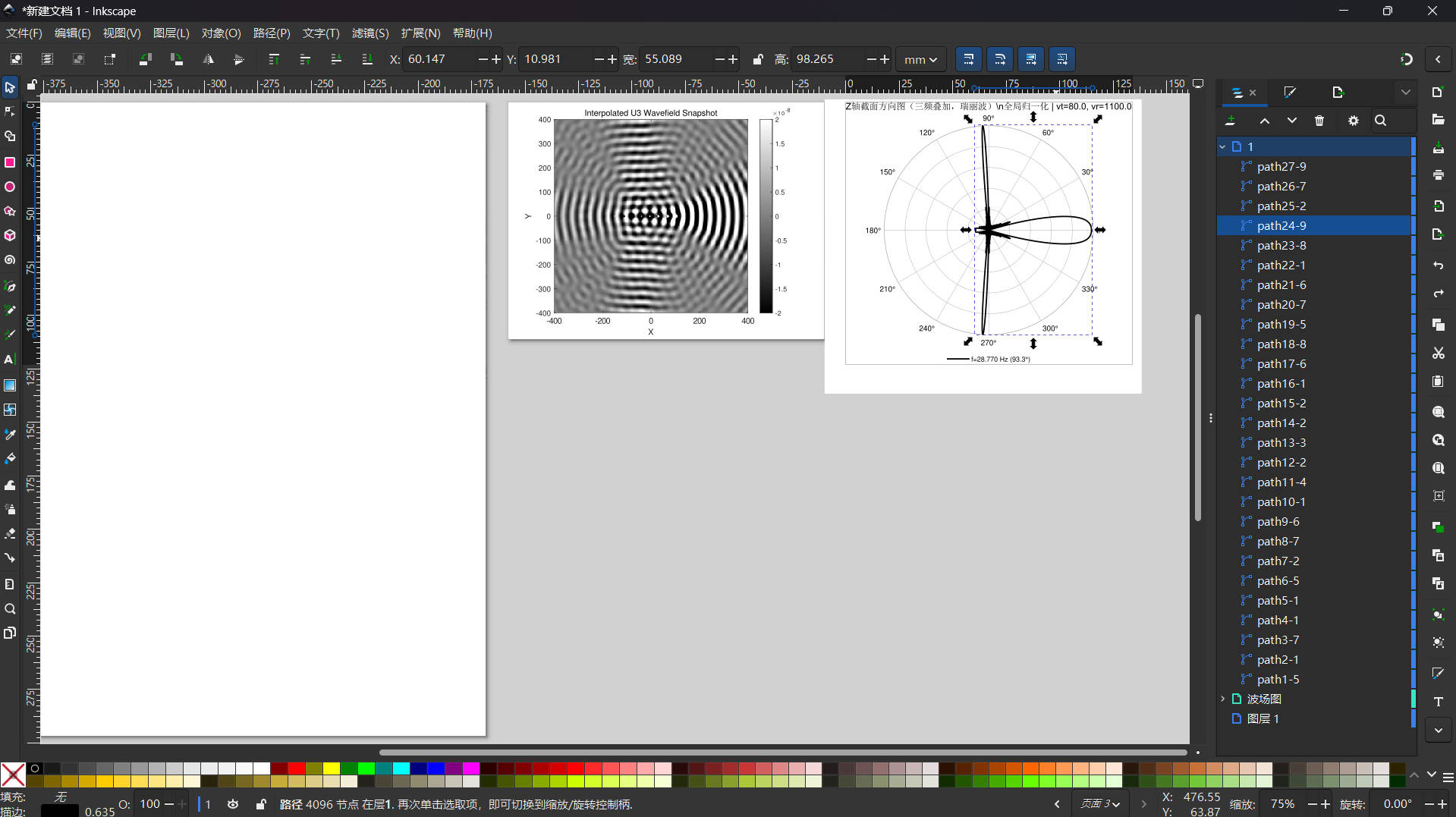

夜梦的目标是将第二张图（方向图）的“波束”拖动到第一张图中，这里可以直接点击第二张图的波束，选中会直接在右侧的图层栏中提示，就像下面这样，说明波束是path24-9。

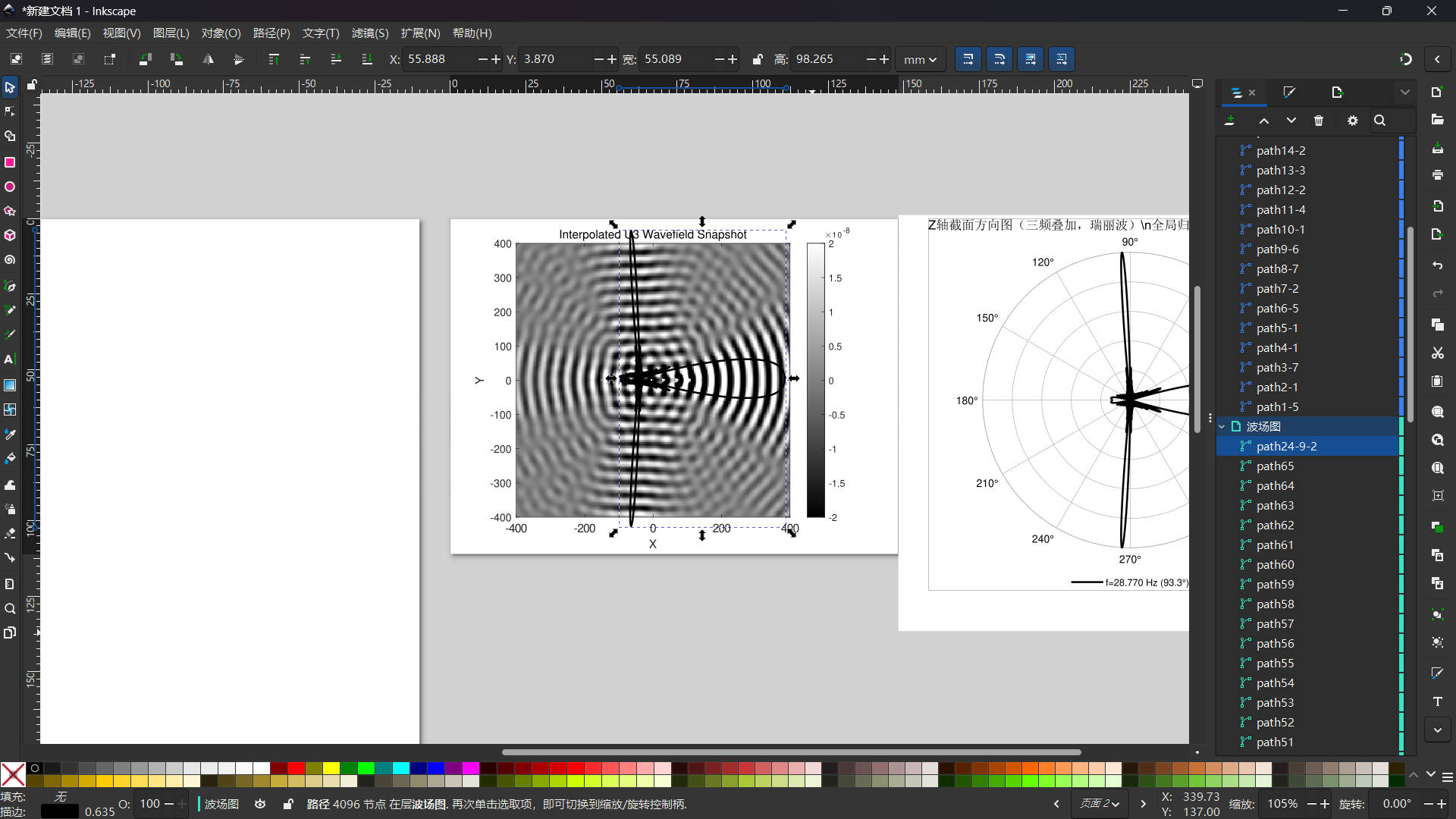

我们直接ctrlc一下，然后到我们的波场图中ctrlv（在右侧图层栏中点击波场图所在图层，也就是1，这里夜梦已经重命名成了”波场图“）。复制之后的波束可以自由拖动，对齐，缩放。

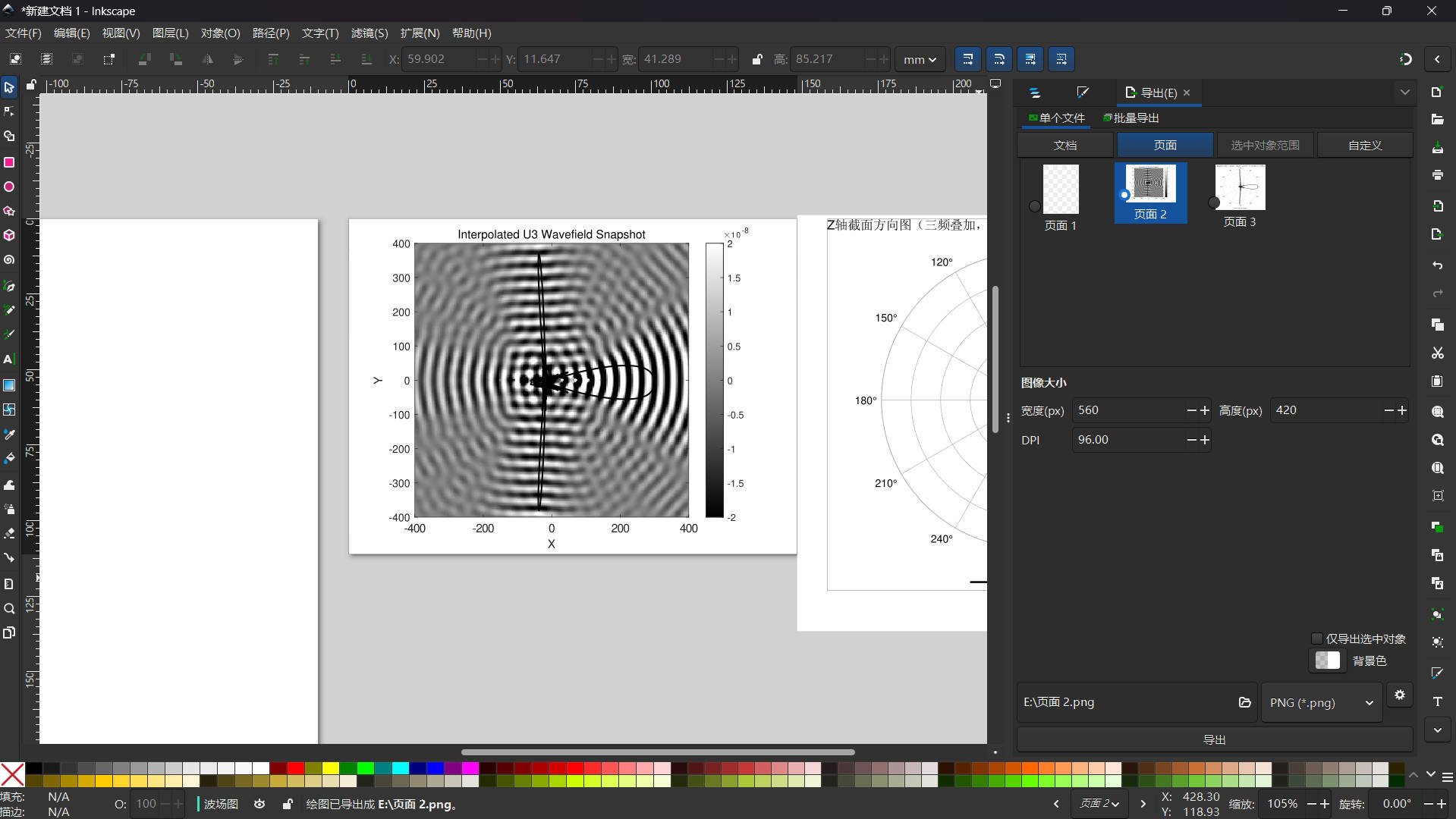

操作完成以后，点击软件上面的“文件-导出”，选择我们需要的图层进行导出（下图的页面2）。

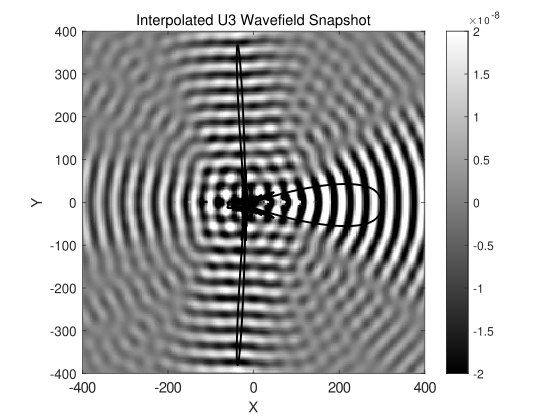

单独导出的图片如下，已经基本符合夜梦的需求了~
